Стол приёмный ИПКС-099-03

Стол приёмный ИПКС-099-03: вращающаяся столешница 900 мм для накопления бутылок перед этикетированием

Стол приёмный ИПКС-099-03 — это оборудование для накопления бутылок и другой цилиндрической тары перед этикетированием и после его завершения. Установка оснащена вращающейся столешницей диаметром 900 мм с ограждением высотой 70 мм и разрывом для выхода тары на конвейер заказчика. Ключевые особенности: частота вращения 4 об/мин, максимальная нагрузка 100 кг, высота рабочей поверхности 900 мм, столешница из пищевой нержавеющей стали, возможность интеграции в конвейерную линию.

Устройство, принцип работы и конструкция

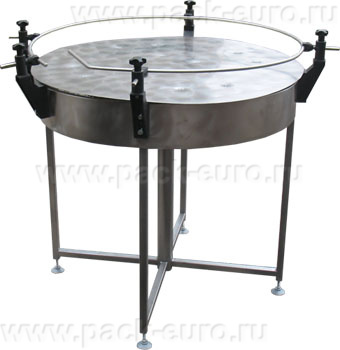

Стол приёмный представляет собой вращающуюся платформу на устойчивом основании. Столешница диаметром 900 мм выполнена из пищевой нержавеющей стали, что обеспечивает лёгкость санитарной обработки и долговечность. По периметру столешницы установлено ограждение высотой 70 мм, предотвращающее падение бутылок с вращающейся поверхности. В ограждении предусмотрен разрыв — технологический проём для выхода тары на конвейер заказчика.

Столешница вращается с частотой 4 оборота в минуту. Вращение обеспечивается электродвигателем мощностью 0,1 кВт через редуктор. При вращении бутылки, поступающие на стол, равномерно распределяются по поверхности, накапливаются и под действием центробежной силы или подталкивания оператором перемещаются к разрыву в ограждении, откуда поступают на ленточный конвейер или непосредственно в этикетировочную машину.

Высота от уровня пола до рабочей поверхности составляет 900 мм — стандартная высота для работы стоя или для стыковки с типовыми конвейерами. Габариты стола 1150×1150×1000 мм, масса 55 кг. Максимальная распределённая нагрузка — 100 кг. Это означает, что на столешнице единовременно может находиться до 100 кг тары.

Технологическое место стола в линии розлива и этикетирования

Приёмный стол ИПКС-099-03 может использоваться на двух позициях в технологической линии: до этикетировочной машины (буферный накопитель) и после этикетировочной машины (приёмник готовой продукции).

Позиция 1 — буферный накопитель перед этикетировочной машиной. Бутылки поступают на стол с розливной линии или из моечной машины. Вращающаяся столешница накапливает их, создавая запас в 3–5 минут работы этикетировочной машины. Если этикетировочная машина временно останавливается (замена этикетки, регулировка), стол продолжает накапливать бутылки, не допуская остановки розливной линии. Когда этикетировочная машина возобновляет работу, бутылки из накопителя подаются в неё через разрыв в ограждении.

Позиция 2 — приёмник готовой продукции после этикетировочной машины. Бутылки с наклеенными этикетками поступают со скоростью, которая может превышать скорость укладки в тару оператором. Приёмный стол накапливает бутылки, позволяя оператору забирать их партиями. Это исключает падение бутылок с конвейера и их повреждение.

Дополнительное применение — накопление цилиндрической тары в иных технологических целях: в линиях фасовки мёда, соусов, консервации, химических жидкостей (непищевые производства).

Как выбрать приёмный стол для бутылок: критерии для технолога

При выборе приёмного стола для цилиндрической тары ключевые критерии — диаметр столешницы, высота ограждения и наличие разрыва для выхода тары. Диаметр 900 мм обеспечивает площадь столешницы около 0,64 м². При диаметре бутылки 70 мм на столе размещается 100–120 бутылок в один слой. При вращении и накоплении в несколько слоёв — до 300–400 бутылок в зависимости от их высоты и устойчивости.

Ограждение высотой 70 мм предотвращает падение бутылок при вращении, но не мешает им выходить через разрыв. Для стандартных бутылок высотой 150–250 мм ограждение 70 мм достаточно — оно фиксирует дно бутылки, не давая ей опрокинуться. Для высоких бутылок (более 250 мм) рекомендуется дополнительное направляющее устройство.

Разрыв в ограждении должен быть сориентирован на вход конвейера или этикетировочной машины. Ширина разрыва подбирается под размер тары. Стандартная ширина — 150–200 мм, что достаточно для прохода бутылки диаметром 70–100 мм. Для более крупной тары (банки, канистры) разрыв может быть увеличен по запросу.

Технические характеристики стола приёмного ИПКС-099-03

Преимущества оборудования

• Вращающаяся столешница с частотой 4 об/мин. Равномерное вращение распределяет бутылки по всей поверхности стола, предотвращая их скопление в одном месте. Бутылки не сталкиваются друг с другом, не падают, не повреждаются. Вращение обеспечивается электродвигателем мощностью 0,1 кВт — за смену 8 часов расход электроэнергии составляет 0,8 кВт·ч, около 5 рублей.
• Ограждение высотой 70 мм с разрывом для выхода тары. Ограждение предотвращает падение бутылок при вращении, но не мешает их выходу через технологический проём. Разрыв ориентируется на вход конвейера или этикетировочной машины. Бутылки, подходя к разрыву, подталкиваются следующими за ними и выходят на конвейер.
• Столешница из пищевой нержавеющей стали. Поверхность гладкая, без зазоров и швов, легко моется и дезинфицируется. Нержавейка не ржавеет, не окрашивает бутылки, выдерживает контакт с влагой и моющими средствами. Соответствует требованиям пищевой безопасности.
• Высота рабочей поверхности 900 мм — стандарт этикетировочных линий. Высота стыкуется с типовыми конвейерами высотой 850–950 мм. Может использоваться как входной буфер перед этикетировочной машиной (накопитель) и как выходной приёмник после этикетирования.
• Нагрузка 100 кг для непрерывной работы. На столе единовременно может находиться до 100 кг бутылок. При массе пустой стеклянной бутылки 0,5 л — 300 г, на столе помещается до 330 бутылок. Этого достаточно для 3–5 минут работы этикетировочной машины производительностью 60–100 бутылок/мин.
• Низкая мощность 0,1 кВт и простота подключения. Питание 220 В, потребление 0,1 кВт. Стол можно подключить к обычной розетке без прокладки отдельной линии. Не требует специального фундамента, устанавливается на ровный пол.

Интеграция с конвейерной линией: настройка разрыва и скорости

Для эффективной работы приёмного стола его необходимо правильно интегрировать в конвейерную линию. Разрыв в ограждении должен быть совмещён с ленточным конвейером или входным жёлобом этикетировочной машины. Рекомендуемое расстояние от края столешницы до ленты конвейера — 5–10 мм. Бутылки свободно переходят со стола на конвейер без зазоров и порогов.

Ориентация направления вращения. Стол вращается в одном направлении (по часовой стрелке или против — задаётся при сборке). Бутылки, подходя к разрыву, подталкиваются вращением и следующими бутылками к выходу. Направление вращения должно быть таким, чтобы бутылки двигались от центра стола к разрыву. При неправильной ориентации бутылки будут отталкиваться от разрыва.

Скорость вращения 4 об/мин фиксированная и не регулируется. При скорости подачи бутылок из розливной линии до 60 шт./мин стол успевает их накапливать и распределять. При более высокой скорости (80–100 шт./мин) рекомендуется установка дополнительного направляющего устройства или использование двух столов последовательно.

Уход за столом. Ежедневно столешницу протирают влажной тканью для удаления пыли и остатков продукта. Еженедельно столешницу моют с нейтральным моющим средством, затем ополаскивают и сушат. Ежемесячно проверяют работу редуктора: при появлении шума или вибрации добавляют смазку. Подшипники вращения стола закрытого типа, не требуют обслуживания в течение 3–5 лет.

Экономическая эффективность и окупаемость

Пример расчёта для линии розлива и этикетирования производительностью 3000 бутылок в час (50 бутылок/мин). Без приёмного стола (буфера) между розливной и этикетировочной машиной остановка этикетировочной машины на 1 минуту (замена этикетки, регулировка) приводит к остановке розливной линии на 1 минуту. Потери продукции за минуту простоя — 50 бутылок × 0,5 л = 25 литров продукта. При стоимости продукта 100 руб./литр потери — 2500 руб. за минуту. При 10 остановках в смену — 25 000 руб., за месяц (22 смены) — 550 000 руб.

С приёмным столом ИПКС-099-03, установленным перед этикетировочной машиной, остановка этикетировочной машины не останавливает розливную линию. Бутылки накапливаются на столе. Время накопления — 3–5 минут при ёмкости стола 300–400 бутылок. За это время оператор может устранить неполадку на этикетировочной машине. Простой розливной линии исключается. Экономия на потерях продукта — до 550 000 руб. в месяц.

Дополнительная экономия — снижение брака. При отсутствии приёмного стола бутылки скапливаются на конвейере перед этикетировочной машиной, сталкиваются, падают, разбиваются или повреждают этикетки. Брак составляет 1–2% от объёма. При суточной выработке 3000 бутылок/ч × 8 ч = 24 000 бутылок, брак 1–2% — 240–480 бутылок в день, 5300–10 600 бутылок в месяц. При стоимости бутылки 5 руб. + продукт 25 руб. = 30 руб./бутылка, потери — 159 000–318 000 руб. в месяц. Приёмный стол снижает этот брак до 0,2–0,5% за счёт упорядоченного движения бутылок. Экономия — до 250 000 руб. в месяц.

Окупаемость стола при цене 136 828 руб. и суммарной ежемесячной экономии 800 000 руб. составляет менее 1 рабочей недели (3–5 дней). Расчёт носит информационный характер, точные цифры зависят от производительности линии и стоимости продукта.

Стол приёмный ИПКС-099-03 — решение для линий розлива и этикетирования бутылок, банок, канистр и другой цилиндрической тары. Ключевые преимущества: вращающаяся столешница 900 мм, ограждение с разрывом для выхода на конвейер, нагрузка 100 кг, частота вращения 4 об/мин, столешница из нержавеющей стали, низкая мощность 0,1 кВт. Для технолога — буферное накопление перед этикетированием и приём готовой продукции. Для руководителя — исключение простоев розливной линии и снижение брака с окупаемостью от 3 до 5 дней.

Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение, консультацию по интеграции с вашей конвейерной линией и помощь в расчёте точной окупаемости для вашего производства.
