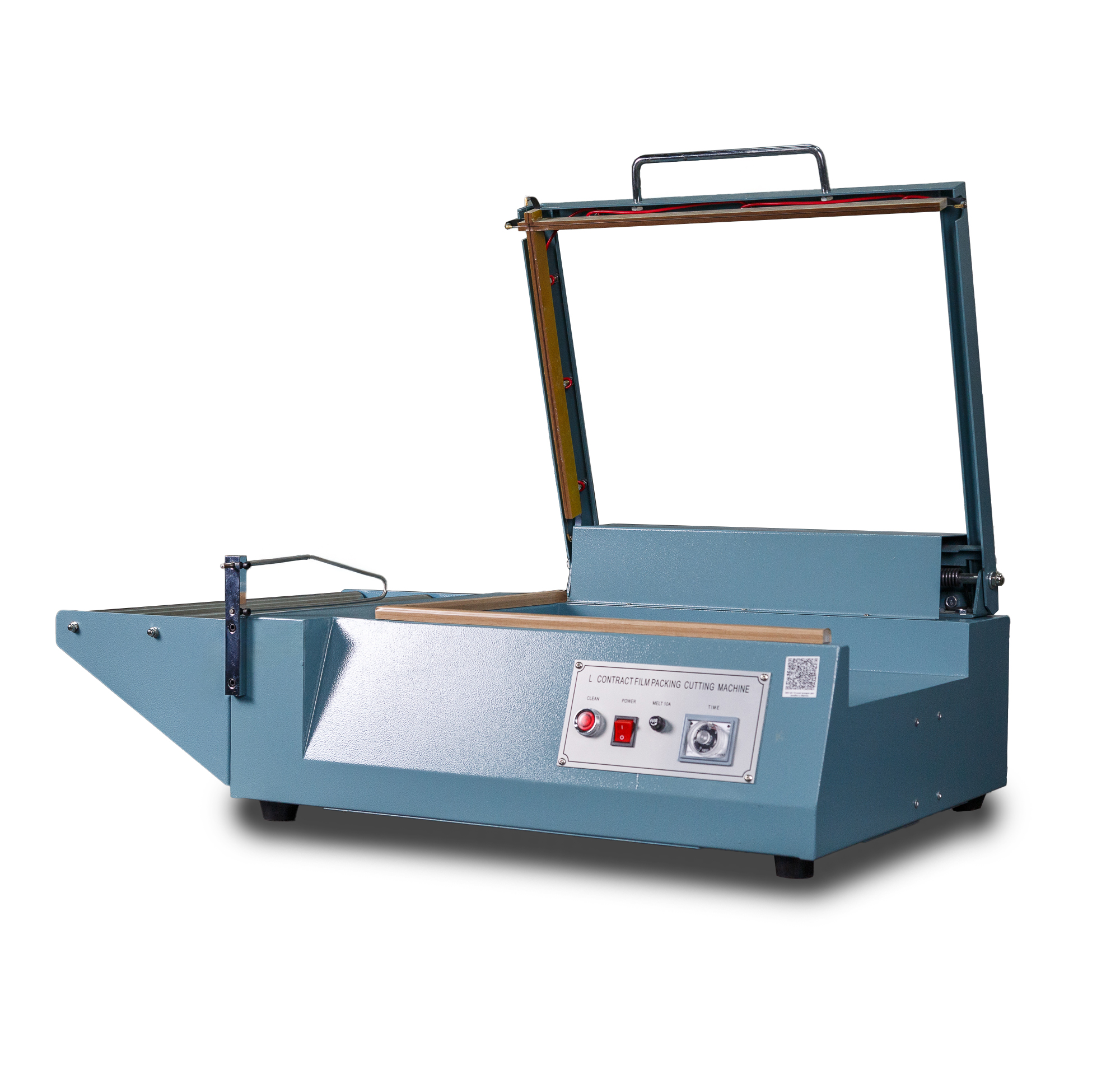

Ручной аппарат для запайки и обрезки BSF-501 REVERSE: компактный настольный L-образный запайщик с рабочей областью 500×350 мм
Ручной аппарат для запайки и обрезки BSF-501 REVERSE — это настольное оборудование для L-образной запайки и отрезки термоусадочной пленки с подачей справа налево. Модель может использоваться как самостоятельно, так и в составе автоматических и полуавтоматических термоусадочных линий. Размер рабочей области составляет 500×350 мм. Аппарат предназначен для малых производств, складов, магазинов и пунктов выдачи заказов.
Ключевая особенность данной версии — подача справа налево (REVERSE), что адаптирует оборудование под операторов-левшей или специфическую планировку рабочего места. Основное назначение аппарата — обрезка термоусадочной пленки по установленным размерам с одновременной сваркой. Аппарат работает только с пленками ПОФ и ПВХ толщиной до 23 мкм. Время запайки регулируется в диапазоне 0-2 секунды.
Конструкция и принцип работы ручного аппарата BSF-501 REVERSE
Аппарат формирует упаковку в виде полурукава. Оператор укладывает продукцию на нижнюю пленку, накрывает верхним слоем и опускает L-образную рамку. Встроенный нихромовый нагревательный элемент в виде струны одновременно выполняет запайку пленки по периметру и обрезку излишков от рулона. В результате продукт оказывается упакованным в пакет (полурукав) установленного размера. Далее упакованный продукт направляется в термокамеру или тоннель для обдува горячим воздухом, под воздействием которого пленка ужимается и плотно обтягивает содержимое пакета.
Основные узлы и конструктивные особенности
В составе аппарата используются L-образная запаечная рамка с нихромовой струной, система регулировки времени нагрева 0-2 секунды, настольный корпус из окрашенного металла. Питание осуществляется от сети 220 В. Пиковая мощность составляет 1000 Вт. Аппарат может работать с самыми разнообразными термоусадочными материалами в рамках допустимой толщины.
- L-образный струнный нож — нихромовый нагревательный элемент в виде струны одновременно производит сварку и обрезку пленки. Струна обеспечивает минимальную площадь контакта, предотвращая прилипание пленки, и формирует ровный запаечный шов по всей длине рабочей области.
- Подача справа налево (REVERSE) — обратная компоновка рабочей зоны адаптирована для операторов, которым удобнее загружать продукцию с правой стороны. Также решение подходит для встраивания в линии с нестандартной планировкой, где подача слева направо невозможна.
- Регулируемое время запайки 0-2 секунды — оператор настраивает длительность импульса нагрева в зависимости от плотности и толщины пленки. Для тонкой пленки 15 мкм достаточно 0.5-0.8 секунды, для более плотной 23 мкм — до 1.5 секунд.
Как выбрать ручной L-образный запайщик малого формата: критерии для мастера упаковки
Первым делом оцените размер рабочей области. Ручной аппарат для запайки и обрезки BSF-501 REVERSE имеет рабочую область 500×350 мм. Этого достаточно для упаковки книг среднего формата, коробок с косметикой, сувениров, игрушек, канцелярских товаров, компакт-дисков, мобильных аксессуаров и мелкой промышленной продукции. Для более габаритных товаров потребуется модель с рабочей областью 600×500 мм.
Второй параметр — направление подачи. Модель имеет подачу справа налево. Стандартные аппараты работают слева направо. Уточните, какая схема удобнее вашим операторам. При выборе неправильного направления производительность может снизиться на 20-30%.
Третий критерий — тип пленки. Аппарат предназначен только для ПОФ и ПВХ пленки толщиной до 23 мкм. Для полиэтиленовой пленки (ПЭ) модель не подходит, так как температура плавления ПЭ выше, чем обеспечивает струнный нагреватель. Также не рекомендуется использовать пленку толщиной более 23 мкм — струна может не прорезать материал полностью.
Четвертый аспект — вес и мобильность. Аппарат имеет вес брутто всего 27 кг, устанавливается на любой рабочий стол и может быть перенесен одним оператором. Компактные габариты в упаковке 750×600×350 мм упрощают транспортировку и хранение.
Технические характеристики ручного аппарата BSF-501 REVERSE
|
Параметр
|
Значение
|
|
Напряжение питания, В
|
220
|
|
Пиковая мощность, Вт
|
1000
|
|
Тип нагревательного элемента
|
Нихромовая струна (L-образная)
|
|
Максимальные габариты для запайки, мм
|
500×350
|
|
Регулируемое время запайки, сек
|
0-2
|
|
Применяемые пленки
|
ПОФ, ПВХ (до 23 мкм)
|
|
Направление подачи
|
Справа налево (REVERSE)
|
|
Габариты в упаковке (Д×Ш×В), мм
|
750×600×350
|
|
Вес брутто, кг
|
27
|
Преимущества оборудования
- Компактные габариты и малый вес — аппарат занимает минимум места на рабочем столе и весит всего 27 кг в упаковке. Это идеальное решение для небольших цехов, подсобных помещений при магазинах, складов и пунктов выдачи заказов с ограниченной площадью.
- Подача справа налево (REVERSE) — обратная компоновка рабочей зоны адаптирована для операторов-левшей или для планировок, где стандартная подача слева направо невозможна из-за расположения стола или соседнего оборудования.
- L-образная запайка нихромовой струной — струна одновременно производит сварку и обрезку пленки, формируя ровный и прочный запаечный шов. Минимальная площадь контакта предотвращает прилипание пленки к нагревательному элементу.
- Простота применения и настройки — аппарат не требует профессиональных навыков для работы. Оператор настраивает только время запайки в диапазоне 0-2 секунды в зависимости от толщины пленки. Все остальные параметры фиксированы.
- Универсальность по типам термоусадочных материалов — аппарат работает с пленками ПОФ и ПВХ толщиной до 23 мкм. Это покрывает большинство задач малого бизнеса: упаковка продуктов питания, косметики, печатной продукции, сувениров, игрушек и бытовой химии.
REVERSE-подача: когда стандартное направление неудобно
Большинство ручных L-образных запайщиков имеют подачу слева направо: оператор берет пленку левой рукой, укладывает продукцию правой и подает заготовку справа налево в зону запайки. Такая схема удобна для правшей, составляющих 85-90% населения.
Когда требуется REVERSE-версия с подачей справа налево:
- Оператор-левша — при стандартной подаче ему приходится выполнять неестественные движения, что снижает скорость и повышает утомляемость.
- Нестандартная планировка стола — когда справа от оператора расположена стена, стеллаж или другое оборудование, мешающее загрузке.
- Встраивание в линию — когда существующий конвейер или накопитель подает продукцию справа.
- Два оператора на одной линии — при встречной работе удобнее использовать зеркальные конфигурации оборудования.
Модель BSF-501 REVERSE полностью повторяет характеристики стандартной версии, но имеет зеркальную компоновку рабочей зоны. Все органы управления и регулировки расположены аналогично, меняется только направление подачи пленки и продукции.
Экономическая эффективность и окупаемость
Рассчитаем экономию при переходе с ручной упаковки ножницами и паяльником на аппарат BSF-501 REVERSE. На ручной упаковке оператор делает до 25 упаковок в час с учетом ручной отрезки пленки и отдельной запайки. С аппаратом производительность повышается до 80 упаковок в час — рост в 3.2 раза. При зарплате оператора 400 рублей в час и односменной работе экономия на ФОТ составляет 400 × 1 × 20 × 2.2 = 17 600 рублей в месяц.
Снижение расхода пленки: ручная резка перерасходует 20% из-за неточной отрезки и неровных краев, аппарат — 5%. При расходе 2.5 кг пленки в день и цене 250 руб/кг экономия составляет 2.5 × 0.15 × 250 × 22 = 2 062 руб/мес. Суммарная экономия — 19 662 руб/мес. Стоимость оборудования уточняйте на сайте. Срок окупаемости для малого бизнеса с загрузкой 6 часов в день составляет от 2 до 5 месяцев. Расчет носит ознакомительный характер, фактические цифры зависят от объема выпуска и стоимости пленки.
Ручной аппарат для запайки и обрезки BSF-501 REVERSE — это решение для малых производств, магазинов, складов и пунктов выдачи заказов, которым нужен компактный настольный L-образный запайщик с обратной подачей. Модель подходит мастерам упаковки и предпринимателям, ценящим простоту применения и малый вес оборудования. Главные плюсы: рабочая область 500×350 мм, подача справа налево, питание 220 В, регулируемое время запайки 0-2 секунды и вес брутто всего 27 кг.
Для консультации по настройке времени нагрева под вашу пленку и уточнения наличия ручного аппарата BSF-501 REVERSE свяжитесь со специалистами компании Европактрейд. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с учетом ваших задач по ручной L-образной упаковке.
