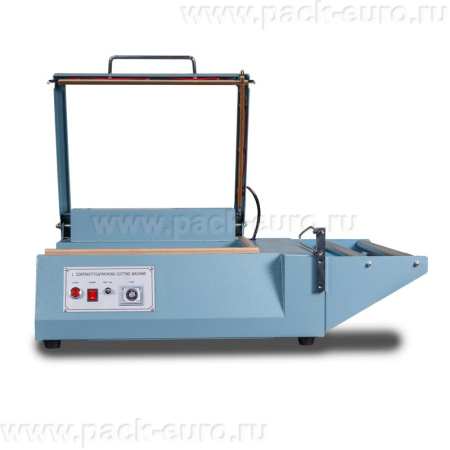

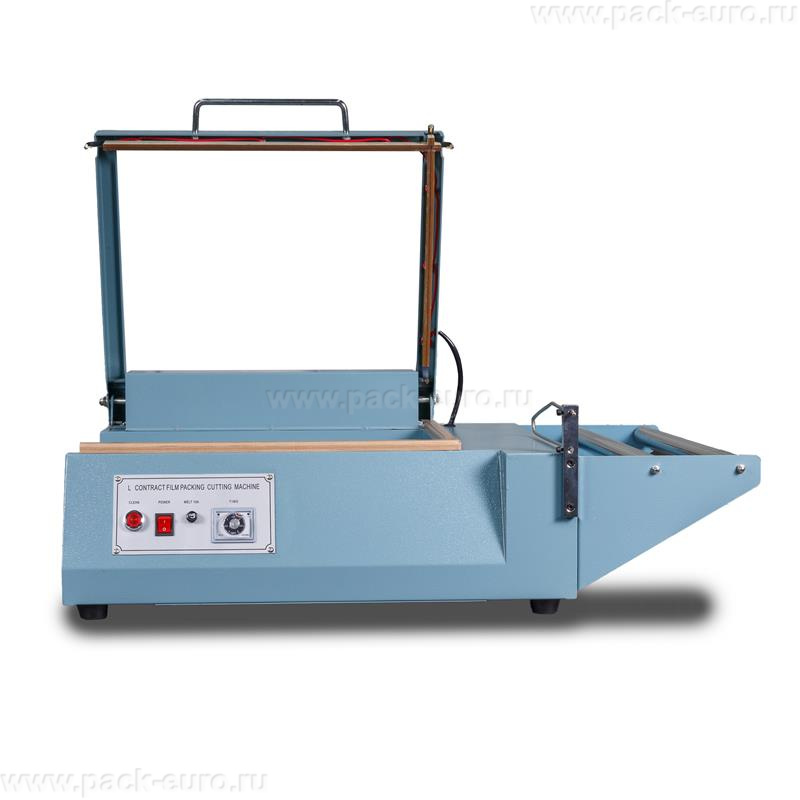

Ручной аппарат для запайки и обрезки BSF-601 REVERSE: настольный L-образный запайщик с обратной подачей
Ручной аппарат для запайки и обрезки BSF-601 REVERSE — это настольное оборудование для L-образной запайки и отрезки термоусадочной пленки. Модель разработана в качестве дополнительного оборудования к термоусадочным тоннелям серий BS и BS-A, но может использоваться и самостоятельно. Размер рабочей области составляет 600×500 мм. Аппарат предназначен для небольших производств, торговых объектов и складов, где производится штучная упаковка товаров и изделий.
Ключевая особенность данной версии — подача справа налево (REVERSE). Это решение адаптировано для операторов, которым удобнее работать с правой стороны, а также для специфической планировки рабочих мест. Аппарат работает только с пленками ПОФ и ПВХ толщиной до 23 мкм. Время запайки регулируется в диапазоне 0-3 секунды.
Конструкция и принцип работы ручного аппарата BSF-601 REVERSE
Аппарат формирует упаковку в виде полурукава. Оператор укладывает продукцию на нижнюю пленку, накрывает верхним слоем и опускает L-образную рамку. Встроенный нихромовый нагревательный элемент в виде струны одновременно выполняет запайку пленки по периметру и обрезку излишков от рулона. После этого упакованный продукт направляется в термотоннель или термокамеру для финальной усадки пленки.
Основные узлы и конструктивные особенности
В составе аппарата используются L-образная запаечная рамка с нихромовой струной, система регулировки времени нагрева, настольный корпус из окрашенного металла. Питание осуществляется от сети 220 В. Пиковая мощность составляет 1000 Вт. Время нагрева настраивается в зависимости от плотности и толщины пленки.
- L-образный термонож в виде струны — нихромовый нагревательный элемент предотвращает прилипание пленки к ножу, формирует ровный и прочный запаечный шов по всей длине рабочей области. Струнная конструкция обеспечивает равномерный нагрев без перекосов.
- Подача справа налево (REVERSE) — обратная компоновка адаптирована для операторов-левшей или для специфической планировки рабочего места, когда удобнее загружать продукцию с правой стороны. Стандартная подача — слева направо, данная версия инвертирует направление.
- Регулируемое время нагрева 0-3 секунды — оператор настраивает длительность импульса нагрева в зависимости от толщины пленки. Для тонкой пленки 15 мкм достаточно 0.5-1 секунды, для более плотной 23 мкм — до 2 секунд.
Как выбрать ручной L-образный запайщик: критерии для мастера упаковки
Первым делом оцените направление подачи. Ручной аппарат для запайки и обрезки BSF-601 REVERSE имеет подачу справа налево. Стандартные модели работают слева направо. Уточните, какая схема удобнее вашим операторам и как организовано рабочее место. Неправильное направление подачи снижает производительность до 30%.
Второй параметр — размер рабочей области. 600×500 мм позволяет упаковывать книги, коробки, лотки, сувениры, игрушки, канцелярские товары и мелкую промышленную продукцию. Максимальная высота упаковки ограничена конструкцией рамки — обычно до 150 мм.
Третий критерий — тип пленки. Аппарат предназначен только для ПОФ и ПВХ пленки толщиной до 23 мкм. Для полиэтиленовой пленки (ПЭ) модель не подходит, так как температура плавления ПЭ выше, чем обеспечивает струнный нагреватель.
Четвертый аспект — вес и мобильность. Аппарат весит всего 35 кг, устанавливается на любой рабочий стол и может быть перенесен двумя операторами. Это решение для малых производств, где оборудование не закреплено за одним местом.
Технические характеристики ручного аппарата BSF-601 REVERSE
|
Параметр
|
Значение
|
|
Напряжение питания, В
|
220
|
|
Пиковая мощность, Вт
|
1000
|
|
Тип нагревательного элемента
|
Нихромовая струна
|
|
Максимальные габариты для запайки, мм
|
600×500
|
|
Регулируемое время запайки, сек
|
0-3
|
|
Применяемые пленки
|
ПОФ, ПВХ до 23 мкм
|
|
Направление подачи
|
Справа налево (REVERSE)
|
|
Габариты (Д×Ш×В), мм
|
1100×820×420
|
|
Вес нетто, кг
|
35
|
|
Вес брутто, кг
|
47
|
|
Материал корпуса
|
Окрашенный металл
|
Преимущества оборудования
- L-образная запайка нихромовой струной — за счет струнного нагревателя пленка не прилипает к термоножу после завершения цикла. Шов получается ровным и прочным без оплавленных краев. Струна равномерно прогревается по всей длине 600 мм, исключая холодные зоны.
- Подача справа налево (REVERSE) — обратная компоновка рабочей зоны адаптирована для операторов, которым удобнее загружать продукцию с правой стороны. Также решение подходит для встраивания в линии с нестандартной планировкой.
- Компактные настольные габариты — аппарат занимает минимальное место на рабочем столе, может использоваться на ограниченных площадях — в небольших цехах, подсобных помещениях при магазинах, на складах.
- Регулируемое время нагрева 0-3 секунды — оператор точно подбирает длительность импульса под конкретную пленку. Для тонкого ПОФ достаточно 0.5 секунды, для плотного ПВХ — до 2 секунд. Это исключает перегрев и деформацию пленки.
- Питание от сети 220 В с пиковой мощностью 1000 Вт — аппарат подключается к любой стандартной розетке без прокладки дополнительных линий. Энергопотребление минимально, что важно при работе в небольших помещениях с ограниченной электрической мощностью.
Нихромовая струна против плоского ножа: преимущества струнного нагревателя
В ручных L-образных запайщиках используются два типа нагревательных элементов: плоские нихромовые ленты и нихромовые струны. Плоская лента имеет большую площадь контакта с пленкой, что может приводить к прилипанию материала к ножу после завершения цикла. Это требует дополнительных усилий при открывании рамки и может повредить упаковку.
Почему струна в BSF-601 REVERSE удобнее:
- Минимальная площадь контакта — пленка не прилипает к нагретой струне.
- Струна нагревается и остывает быстрее плоской ленты — сокращается время цикла.
- Четкая линия отреза — струна формирует ровный край без рваных участков.
- Струна дешевле в замене и доступна в любом сервисном центре.
Струнная конструкция особенно важна при работе с тонкими пленками до 20 мкм, которые легко деформируются при контакте с плоским нагревателем. Нихромовая струна также обеспечивает одинаковое усилие реза по всей длине рабочей области 600 мм.
Экономическая эффективность и окупаемость
Рассчитаем экономию при переходе с ручной упаковки с помощью термоножа и линейки на аппарат BSF-601 REVERSE. На ручной упаковке оператор делает до 30 упаковок в час с учетом ручной отрезки и запайки пленки. С аппаратом производительность повышается до 90 упаковок в час — рост в 3 раза. При зарплате оператора 400 рублей в час и односменной работе экономия на ФОТ составляет 400 × 1 × 20 × 2 = 16 000 рублей в месяц.
Снижение расхода пленки: ручная резка перерасходует 25% из-за неточной отрезки и неровных краев, аппарат — 5%. При расходе 3 кг пленки в день и цене 250 руб/кг экономия составляет 3 × 0.20 × 250 × 22 = 3 300 руб/мес. Суммарная экономия — 19 300 руб/мес. Стоимость оборудования уточняйте на сайте. Срок окупаемости для малого бизнеса с загрузкой 6 часов в день составляет от 3 до 6 месяцев. Расчет носит ознакомительный характер, фактические цифры зависят от объема выпуска и стоимости пленки.
Ручной аппарат для запайки и обрезки BSF-601 REVERSE — это решение для малых производств, магазинов и складов, которым нужен компактный настольный L-образный запайщик с обратной подачей. Модель подходит мастерам упаковки и предпринимателям, ценящим нихромовую струну и регулируемое время нагрева. Главные плюсы: рабочая область 600×500 мм, подача справа налево, питание 220 В, вес 35 кг и совместимость с пленками ПОФ и ПВХ до 23 мкм.
Для консультации по настройке времени нагрева под вашу пленку и уточнения наличия ручного аппарата BSF-601 REVERSE свяжитесь со специалистами компании Европактрейд. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с учетом ваших задач по ручной L-образной упаковке.
