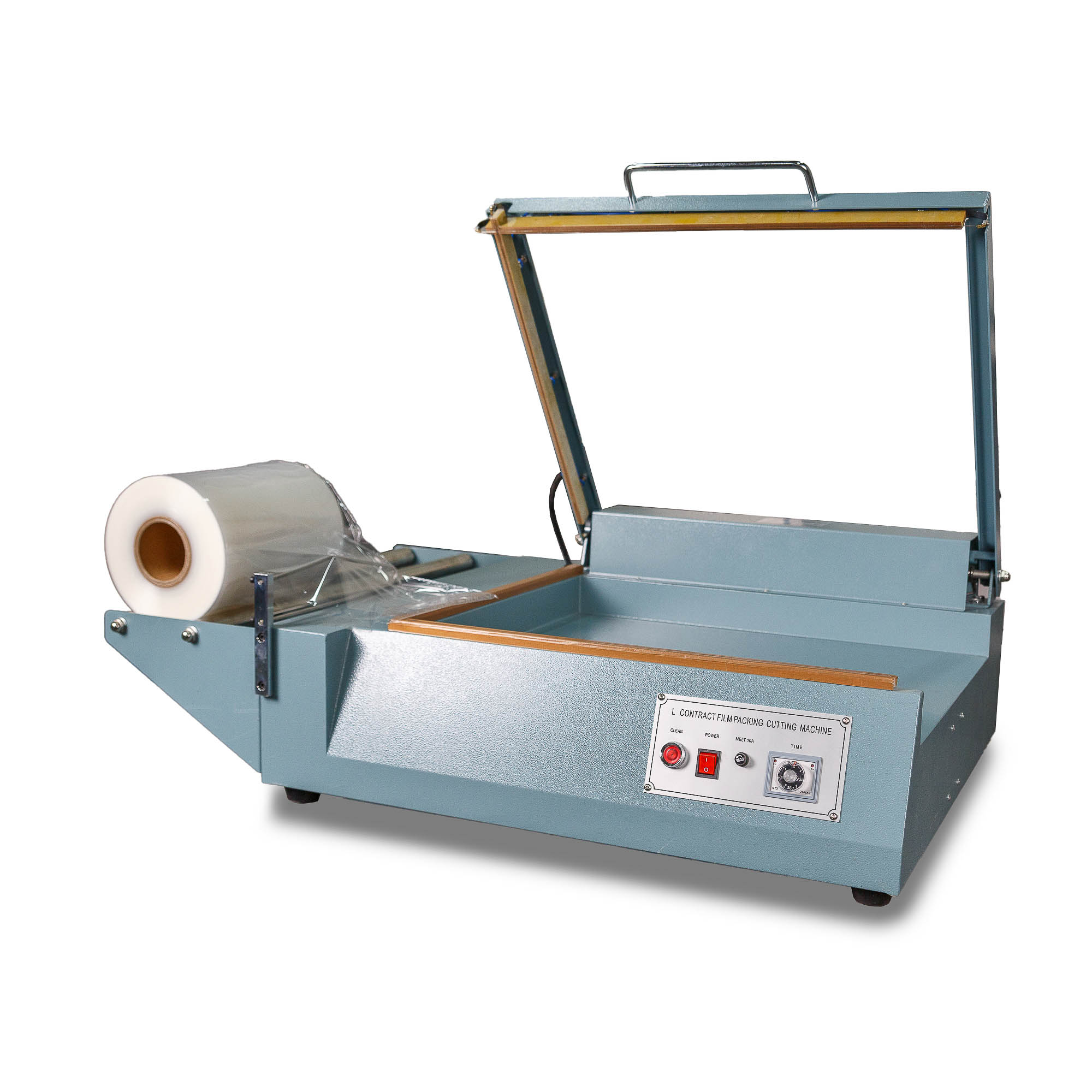

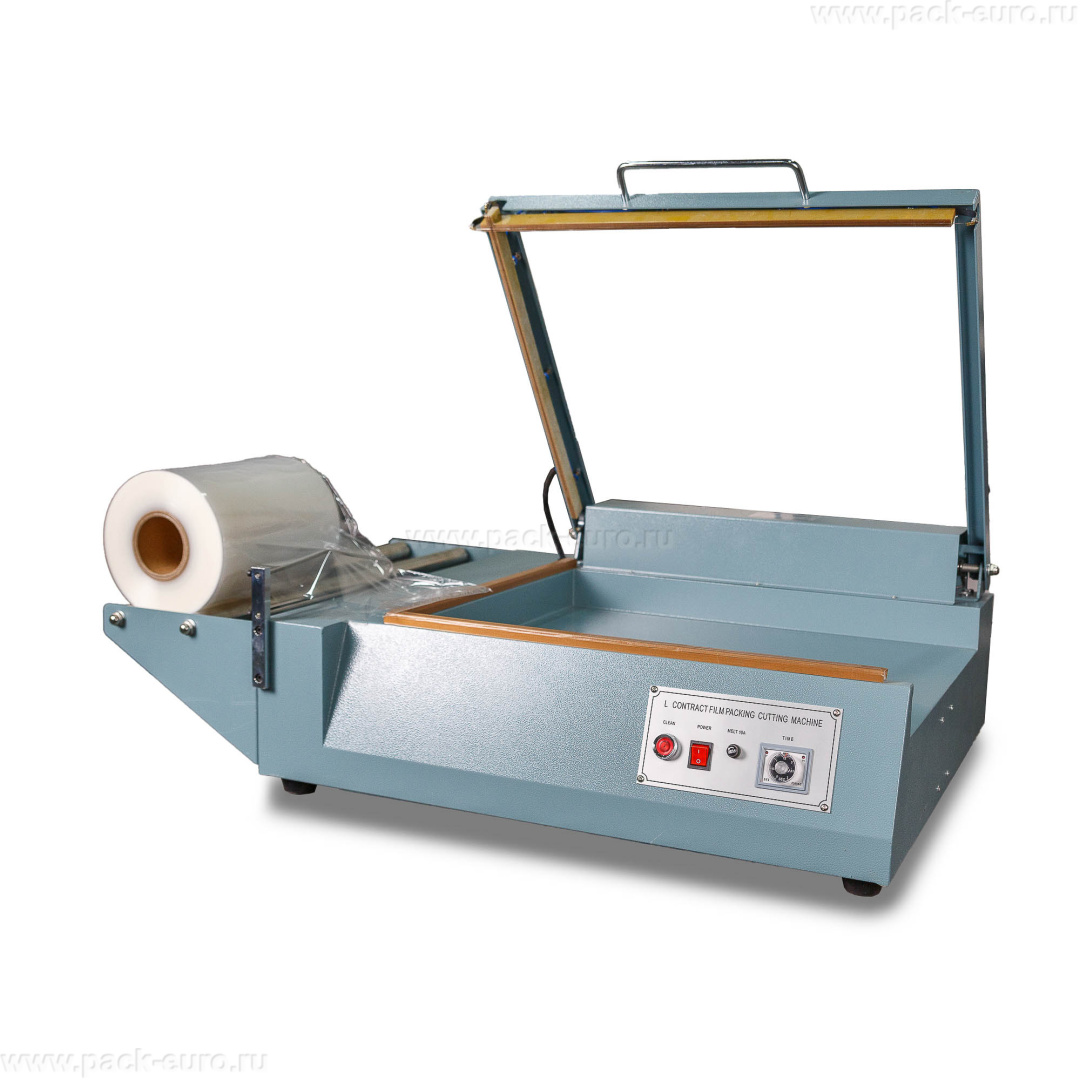

Ручной аппарат для L-образной запайки и отрезки BSF-601: размер запайки 600×500 мм, мощность 2,4 кВт, время нагрева 0–2 сек
Для предприятий пищевой промышленности, общественного питания и торговли, где требуется упаковывать широкий спектр продукции — от полиграфии и сувениров до хлебобулочных изделий — в термоусадочную пленку, оптимальным решением становится настольный L-образный запайщик с увеличенной рабочей зоной. Ручной аппарат для L-образной запайки и отрезки BSF-601 предназначен для сварки и одновременной обрезки термоусадочной пленки ПОФ и ПВХ толщиной до 23 мкм. Размер области для запайки составляет 600×500 мм, что позволяет упаковывать крупногабаритную продукцию. Мощность — 2,4 кВт при напряжении питания 220 В. Время нагрева регулируется от 0 до 2 секунд в зависимости от плотности и толщины материала.
Аппарат представляет собой ручной запайщик полимерного рукавного пакета. Нихромовый нагревательный элемент создает ровный и прочный шов, предотвращая прилипание пленки. Компактные габариты и удобная настольная конструкция не требуют для работы профессиональных навыков. После обрезки и запайки упаковку можно подвергнуть термоусадке в дополнительном оборудовании — термоусадочном тоннеле или строительном фене.
Конструкция и принцип работы
Аппарат BSF-601 выполнен в настольном исполнении. Габариты: 1100×820×420 мм, вес — 35 кг. Корпус изготовлен из крашенной стали. В составе оборудования: рабочая платформа, L-образная запаечная рамка, нихромовый нагревательный элемент, регулятор времени нагрева (0–2 секунды), термостойкое покрытие рабочей поверхности.
Принцип работы: оператор отматывает термоусадочную пленку из рулона, формирует рукав, внутрь которого помещается продукт. Заготовка укладывается на рабочую платформу. При опускании L-образной рамки нихромовый нагревательный элемент нагревается до заданной температуры, одновременно сваривая и обрезая пленку по переднему и правому краю. Левый и задний края формируются из сгиба рукавной пленки. Время нагрева регулируется от 0 до 2 секунд в зависимости от толщины пленки и типа материала. Нихромовый нагреватель предотвращает прилипание расплавленной пленки, формируя ровный прочный запаечный шов. После завершения цикла оператор поднимает рамку и извлекает готовый пакет с продуктом. Далее пакет направляется в термоусадочный тоннель или обрабатывается строительным феном для усадки.
Размер области для запайки и отрезки 600×500 мм позволяет упаковывать продукцию длиной до 550 мм и шириной до 450 мм с учетом запаса на швы. Максимальная толщина пленки — 23 мкм.
Нихромовый нагревательный элемент: равномерный нагрев без прилипания
Ключевая особенность аппарата BSF-601 — использование нихромового нагревательного элемента. Нихром — сплав никеля и хрома, который обладает свойствами, важными для качественной запайки термоусадочных пленок:
- Равномерный нагрев по всей длине. Нихромовая нить нагревается одинаково на всем протяжении шва 600 мм. Отсутствуют холодные участки, где пленка не сваривается, и перегретые участки, где пленка прожигается.
- Предотвращение прилипания пленки. Нихром не взаимодействует с расплавленным полимером. Пленка не налипает на нагревательный элемент после завершения цикла, что обеспечивает чистый рез и ровный шов.
- Быстрый нагрев и остывание. Время выхода на рабочую температуру — 1–2 секунды. После отключения элемент быстро остывает, снижая риск ожога при случайном касании.
- Долговечность. Нихромовая нить выдерживает тысячи циклов нагрева и охлаждения без изменения свойств.
Как выбрать ручной L-образный запайщик: критерии для профессионала
Первый критерий — размер области запайки. У модели BSF-601 размер составляет 600×500 мм. Фактический размер продукции должен быть меньше на 30–50 мм по каждой стороне для формирования запаса на швы. Пример для коробки 500×400 мм: запас по длине 100 мм, по ширине 100 мм — допустимо. Для продукции большего размера требуется аппарат с увеличенной рабочей зоной.
Второй параметр — максимальная толщина пленки. Аппарат работает с пленками ПОФ и ПВХ толщиной до 23 мкм. Для более толстых пленок (30–50 мкм) потребуется более мощное оборудование с увеличенным временем нагрева.
Третий критерий — регулируемое время нагрева 0–2 секунды. Оператор настраивает время импульса в зависимости от типа и толщины пленки. Для тонкой ПОФ пленки достаточно 0,3–0,5 секунды, для плотной ПВХ — 0,8–1,2 секунды.
Четвертый параметр — настольное исполнение и компактность. Габариты 1100×820×420 мм и вес 35 кг позволяют разместить аппарат на стандартном рабочем столе. При необходимости оборудование легко перемещается на другое место силами одного оператора.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
BSF-601
|
|
Тип оборудования
|
ручной L-образный запайщик
|
|
Мощность
|
2,4 кВт
|
|
Напряжение питания
|
220 В
|
|
Размер области запайки (Д×Ш)
|
600 × 500 мм
|
|
Тип пленки
|
ПОФ, ПВХ (до 23 мкм)
|
|
Время нагрева (регулируемое)
|
0 – 2 секунды
|
|
Тип нагревательного элемента
|
нихромовый (предотвращает прилипание)
|
|
Материал корпуса
|
крашеная сталь
|
|
Габариты (Д×Ш×В)
|
1100 × 820 × 420 мм
|
|
Вес
|
35 кг
|
|
Способ установки
|
настольный
|
|
Гарантия
|
6 месяцев
|
Преимущества оборудования
- Увеличенный размер области запайки 600×500 мм. Позволяет упаковывать крупногабаритную продукцию: полиграфические издания большого формата, подносы с хлебобулочными изделиями, сувенирную продукцию в крупных коробках. Для сравнения, стандартные L-ножи имеют размер запайки 500×400 мм.
- Нихромовый нагревательный элемент. Обеспечивает равномерный нагрев по всей длине шва 600 мм. Исключает прилипание расплавленной пленки к нагревателю, что часто происходит при использовании других типов нагревательных элементов. Формирует ровный прочный запаечный шов без пропусков.
- Регулируемое время нагрева 0–2 секунды. Оператор точно настраивает время импульса под конкретную пленку. Для тонкой ПОФ достаточно 0,3–0,5 секунды, для плотной ПВХ — 0,8–1,2 секунды. Исключаются прожиги и недопаи. Максимальное время 2 секунды позволяет работать с пленками толщиной до 23 мкм.
- Компактные настольные габариты и вес 35 кг. Аппарат устанавливается на любой прочный рабочий стол. Габариты 1100×820×420 мм позволяют разместить оборудование даже на ограниченном пространстве. Вес 35 кг обеспечивает устойчивость при работе и позволяет перемещать аппарат силами одного оператора.
- Простота эксплуатации без профессиональных навыков. Оператор осваивает работу с аппаратом за 10–15 минут. Управление сводится к двум действиям: разместить продукт на платформе и опустить рамку. Регулировка времени нагрева — поворотным переключателем.
- Универсальность по типам пленки в рамках своей спецификации. Аппарат работает с ПОФ и ПВХ пленками толщиной до 23 мкм. Одна модель закрывает потребности в упаковке большинства видов продукции малого и среднего бизнеса.
Особенности эксплуатации: настройка времени нагрева под разные пленки
Аппарат BSF-601 требует правильной настройки времени нагрева для каждого типа пленки. Рекомендованные режимы:
- ПОФ пленка толщиной 12–15 мкм: время нагрева 0,3–0,5 секунды.
- ПОФ пленка толщиной 19–23 мкм: время нагрева 0,6–0,8 секунды.
- ПВХ пленка толщиной 20–23 мкм: время нагрева 0,8–1,2 секунды.
Признаки правильной настройки: шов ровный, без пропусков, пленка не прилипает к нагревательному элементу, обрезка происходит чисто, без заусенцев. При слишком длительном нагреве пленка плавится насквозь и может прилипнуть к рамке. При недостаточном — шов расходится, пленка не отрезается полностью.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене ручной отрезки ножницами и сварки утюгом на работу с аппаратом BSF-601. При объеме 500 упаковок в смену ручная операция занимает 30–40 секунд на упаковку. На BSF-601 цикл занимает 6–8 секунд. Экономия времени на 500 упаковках — около 3–4,5 часа в смену. При ставке оператора 400 руб/час экономия на оплате труда составляет 1200–1800 руб за смену, или 26 400–39 600 руб в месяц.
Дополнительный эффект — снижение брака. Ручная сварка часто приводит к неровным швам и перерасходу пленки. Аппарат обеспечивает стабильное качество шва, снижая процент брака до 0,5–1%.
Расчет носит информационный характер. Актуальная стоимость ручного аппарата для L-образной запайки и отрезки BSF-601 указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 3 до 6 месяцев.
Вывод: ручной аппарат для L-образной запайки и отрезки BSF-601 предназначен для малых и средних производств с объемом упаковки от 300 до 1500 изделий в смену. Главные преимущества — размер запайки 600×500 мм, нихромовый нагревательный элемент без прилипания, регулируемое время нагрева 0–2 секунды, компактные настольные габариты, вес 35 кг. Компания Европактрейд поставляет оборудование с гарантией 6 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
