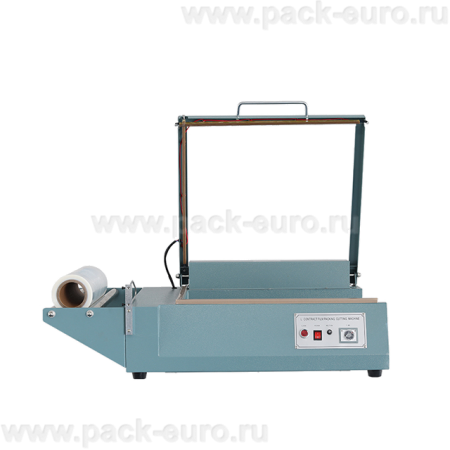

Ручной аппарат для L-образной запайки и отрезки BSF-501: мощность 1 кВт, рабочая область 500×350 мм, толщина пленки до 23 мкм
Для предприятий, которым требуется компактное решение для формирования термоусадочных пакетов из рукавной пленки с последующей усадкой в отдельном тоннеле или камерной машине, оптимальным выбором становится настольный L-образный запайщик. Ручной аппарат для L-образной запайки и отрезки BSF-501 предназначен для сварки и одновременной обрезки термоусадочной пленки ПОФ и ПВХ толщиной до 23 мкм. Рабочая область аппарата составляет 500×350 мм.
Оборудование может использоваться как самостоятельно, так и в составе автоматических и полуавтоматических термоусадочных линий. Основное назначение — обрезка термоусадочной пленки по установленным размерам с формированием герметичного сварного шва. Далее упакованный продукт направляется в термокамеру или тоннель для обдува горячим воздухом.
Конструкция и принцип работы

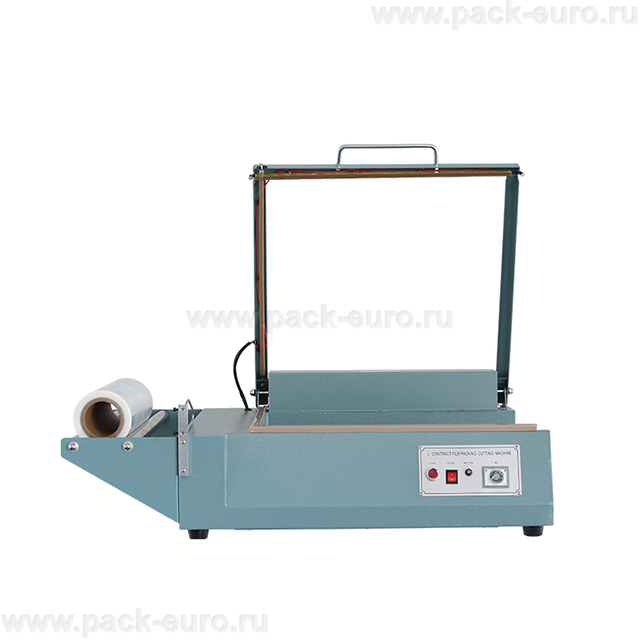

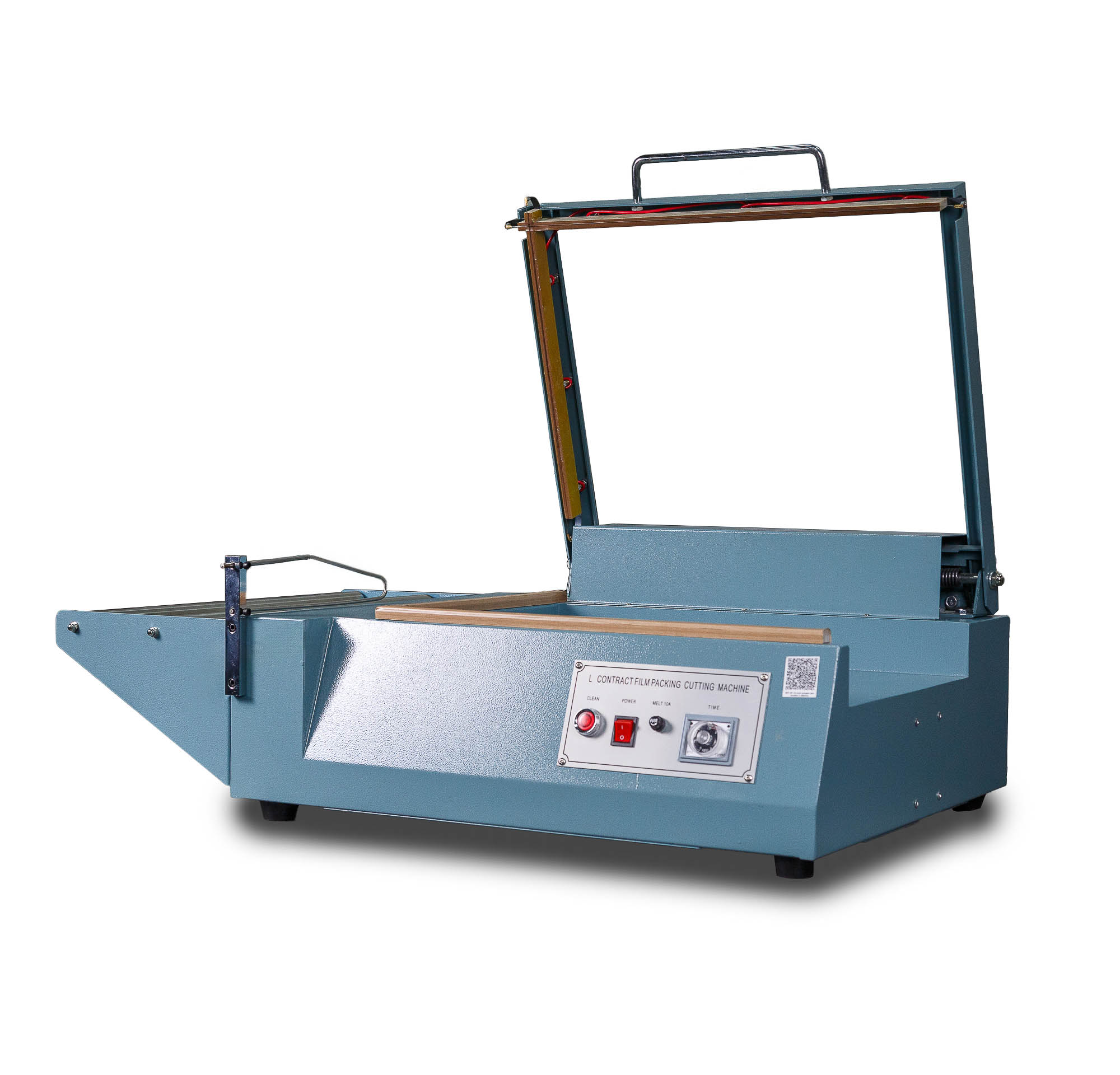

Аппарат выполнен в настольном исполнении. Габариты: 950×550×370 мм, вес нетто — 23 кг. Корпус изготовлен из окрашенного металла, что обеспечивает прочность и устойчивость при работе. Подача продукта осуществляется слева направо.
Принцип работы: оператор отматывает рукавную термоусадочную пленку, размещает продукт между слоями пленки и помещает заготовку под L-образную рамку. При опускании рамки нихромовый нагревательный элемент (струнный нож) одновременно сваривает и обрезает пленку по переднему и правому краю. Левый и задний края формируются из сгиба рукавной пленки. Время нагрева регулируется в диапазоне от 0 до 2 секунд в зависимости от плотности и толщины упаковочного материала. Ширина сварного шва составляет 7 мм, длина шва — 500 мм.
После завершения цикла оператор поднимает рамку, извлекает готовый полуфабрикат и передает его на термоусадку в тоннель или камерную машину.
Аппарат работает с ПОФ, полиэтиленом, полипропиленом и ПВХ пленками. Максимальная толщина свариваемых материалов — 0,025 мм (25 мкм). Питание от сети 220 В, потребляемая мощность — 1 кВт.
Конструктивные особенности
Модель BSF-501 имеет ряд конструктивных особенностей, обеспечивающих качественную запайку и удобство работы:
- Нихромовый нагревательный элемент (струнный нож). Нихромовая нить равномерно нагревается по всей длине 500 мм, обеспечивая одинаковую температуру сварки на всем протяжении шва. В отличие от ленточных нагревателей, струнный нож создает более тонкую зону нагрева, что улучшает качество отрезки пленки.
- Тефлоновая лента шириной 50 мм. На нижней платформе под нагревательным элементом уложена тефлоновая лента. Тефлон предотвращает прилипание расплавленной пленки к платформе и обеспечивает легкое извлечение готовой упаковки. Лента заменяется по мере износа.
- Регулируемое время нагрева от 0 до 2 секунд. Оператор настраивает время импульса в зависимости от толщины и типа пленки. Для тонкой ПОФ пленки достаточно 0,3–0,5 секунды, для плотной ПВХ — 0,8–1,2 секунды.
- L-образная конструкция. Одновременная сварка и отрезка по двум сторонам сокращает количество операций. Формирование левого и заднего краев из сгиба рукавной пленки исключает необходимость в дополнительных швах.
Как выбрать ручной L-образный запайщик: критерии для профессионала
Первый критерий — размер рабочей области. У модели BSF-501 максимальный размер упаковки составляет 500×350 мм. При этом фактический размер продукции должен быть меньше на 30–50 мм с каждой стороны для формирования запаса на швы. Пример: для коробки 400×250 мм запас составит 50 мм по длине и 50 мм по ширине.
Второй параметр — максимальная толщина пленки. Аппарат работает с пленками толщиной до 23–25 мкм. Для более толстых пленок (30–50 мкм) потребуется более мощное оборудование с увеличенным временем нагрева.
Третий критерий — тип поддерживаемых пленок. Аппарат работает с ПОФ, ПВХ, полиэтиленом и полипропиленом. Универсальность позволяет использовать один аппарат для разных типов продукции без замены нагревательного элемента.
Четвертый параметр — настольное исполнение и компактность. Габариты 950×550×370 мм позволяют разместить аппарат на стандартном рабочем столе. Вес 23 кг не требует усиленной подставки и позволяет при необходимости перемещать аппарат силами одного оператора.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
BSF-501
|
|
Тип оборудования
|
ручной L-образный запайщик
|
|
Мощность
|
1 кВт
|
|
Напряжение питания
|
220 В
|
|
Максимальный размер упаковки
|
500 × 350 мм
|
|
Длина сварного шва
|
500 мм
|
|
Ширина сварного шва
|
7 мм
|
|
Максимальная толщина пленки
|
0,025 мм (25 мкм)
|
|
Тип нагревательного элемента
|
нихромовый (струнный нож)
|
|
Время нагрева (регулируемое)
|
0 – 2 сек
|
|
Свариваемые материалы
|
ПОФ, ПВХ, полиэтилен, полипропилен
|
|
Ширина тефлоновой ленты
|
50 мм
|
|
Габариты Д×Ш×В
|
950 × 550 × 370 мм
|
|
Вес нетто / брутто
|
23 кг / 27 кг
|
|
Габариты упаковки
|
750 × 600 × 350 мм
|
|
Гарантия
|
12 месяцев
|
Преимущества оборудования
- Универсальность по типам пленок. Аппарат работает с ПОФ, ПВХ, полиэтиленом и полипропиленом. Одна модель закрывает потребности в упаковке разных типов продукции — от пищевых продуктов до промышленных товаров. Замена нагревательного элемента не требуется.
- Компактные габариты и настольное исполнение. Размеры 950×550 мм позволяют разместить аппарат на стандартном рабочем столе. Высота 370 мм не создает помех для оператора. Вес 23 кг обеспечивает устойчивость при работе и возможность перемещения одним человеком.
- Удобная настольная конструкция, не требующая профессиональных навыков. Оператор осваивает работу с аппаратом за 10–15 минут. Управление сводится к двум действиям: разместить продукт и опустить рамку. Регулировка времени нагрева — поворотным переключателем.
- Прочный запаечный шов шириной 7 мм. Нихромовый нагреватель обеспечивает равномерную температуру по всей длине шва. Ширина 7 мм гарантирует герметичность даже при упаковке пылящих или сыпучих продуктов. Шов не расходится при транспортировке.
- Регулируемое время нагрева от 0 до 2 секунд. Оператор подбирает оптимальное время под конкретную пленку. Для тонкой ПОФ — минимальное время, для плотной ПВХ и полиэтилена — увеличенное. Исключаются прожиги и недопаи.
- Надежный корпус из окрашенного металла. Конструкция выдерживает интенсивную эксплуатацию в течение многих лет. Окрашенная поверхность устойчива к царапинам и не требует специального ухода.
- Тефлоновая лента шириной 50 мм. Предотвращает прилипание пленки к нижней платформе. Легкая замена ленты при износе (ресурс — 10 000–15 000 циклов).
Особенности эксплуатации: настройка времени нагрева
Аппарат BSF-501 требует правильной настройки времени нагрева для каждого типа пленки. Рекомендованные режимы:
- ПОФ пленка толщиной 12–15 мкм: время нагрева 0,3–0,5 секунды.
- ПВХ пленка толщиной 20–23 мкм: время нагрева 0,8–1,0 секунды.
- Полиэтилен PE толщиной 20–25 мкм: время нагрева 1,0–1,5 секунды.
- Полипропилен толщиной до 25 мкм: время нагрева 1,2–1,8 секунды.
Признаки правильной настройки: шов ровный, без пропусков, пленка не прилипает к нагревательному элементу, отрезка происходит чисто, без заусенцев. При слишком длительном нагреве пленка плавится насквозь, при недостаточном — шов расходится.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене ручной отрезки ножницами и сварки утюгом на работу с аппаратом BSF-501. При объеме 500 упаковок в смену ручная операция занимает 30–40 секунд на упаковку. На BSF-501 цикл занимает 5–7 секунд. Экономия времени на 500 упаковках — около 4 часов в смену. При ставке оператора 400 руб/час экономия на оплате труда составляет 1600 руб за смену, или 35 200 руб в месяц.
Дополнительный эффект — снижение брака и экономия пленки. Ручная отрезка часто приводит к неровным краям и перерасходу пленки. L-образный нож обеспечивает точную отрезку, экономя до 10–15% материала.
Расчет носит информационный характер. Актуальная стоимость аппарата BSF-501 указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 2 до 4 месяцев.
Вывод: ручной аппарат для L-образной запайки и отрезки BSF-501 предназначен для малых и средних производств с объемом упаковки от 300 до 1500 изделий в смену. Главные преимущества — универсальность по типам пленок, компактные размеры, регулируемое время нагрева и прочный шов шириной 7 мм. Компания Европактрейд поставляет оборудование с гарантией 12 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
