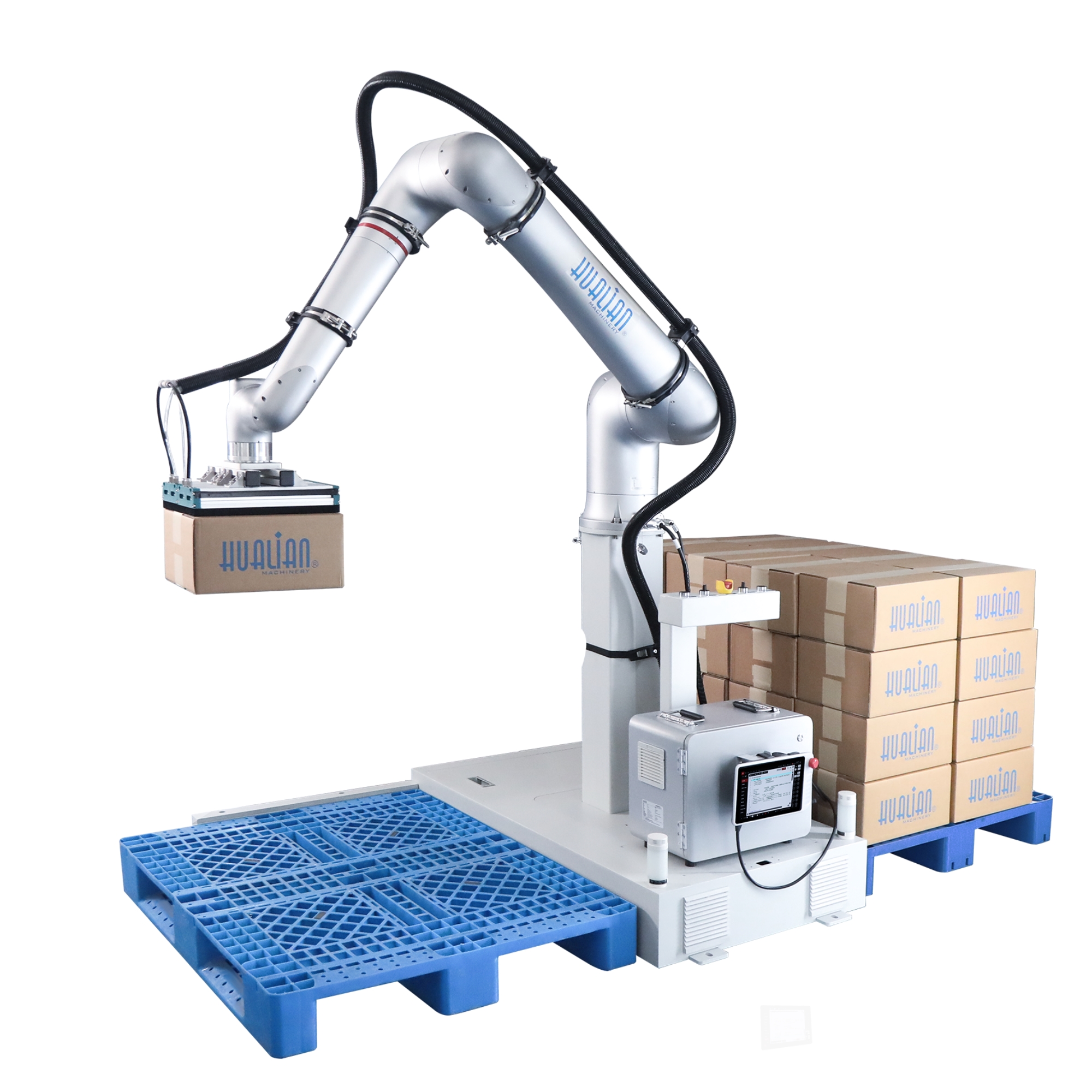

Робот-паллетайзер HRP-25/5A

Робот-паллетайзер HRP-25/5A: автоматизация укладки грузов с высокой точностью

Робот-паллетайзер HRP-25/5A — это автоматизированное оборудование, предназначенное для укладки различных типов грузов (мешки, ящики, коробки) на поддоны (паллеты). Данная модель представляет собой компактное и высокоточное решение для финального этапа производственной или складской линии, где сформированные паллеты подготавливаются к транспортировке или хранению. Благодаря пятиосевому манипулятору, интеллектуальной системе управления и широким возможностям настройки, HRP-25/5A способен эффективно работать с грузами весом до 25 кг, обеспечивая скорость укладки до 13 коробок в минуту.

В этом материале мы детально разберем конструктивные особенности, технологические преимущества, параметры безопасности и экономическую эффективность робота-паллетайзера HRP-25/5A, чтобы вы могли принять взвешенное решение о его внедрении в ваш технологический процесс.

Назначение и место в технологической цепочке

Паллетайзер HRP-25/5A занимает ключевую позицию на финишном этапе упаковочной линии. После того как продукция упакована в коробки, мешки или сформирована в ящики, ее необходимо систематизировать и уложить на поддоны для дальнейшей транспортировки. Ручная укладка, особенно при высоких темпах производства или значительном весе единицы товара, является узким местом: она медленна, травмоопасна и приводит к быстрой усталости персонала.

HRP-25/5A автоматизирует этот процесс. Робот принимает груз с конвейера, захватывает его и по заданной программе укладывает на паллету, формируя устойчивый штабель. Далее сформированный поддон отправляется на обмотку (например, на паллетообмотчик) и затем на склад или отгрузку. Интеграция робота-паллетайзера позволяет:

• Увеличить пропускную способность линии. Робот работает без перерывов, выходных и обедов.
• Стандартизировать качество укладки. Каждая паллета сформирована идеально ровно, что повышает устойчивость груза при транспортировке.
• Снизить травматизм. Исключается тяжелый физический труд и риск повреждения позвоночника у сотрудников.
• Оптимизировать складское пространство. Плотная и ровная укладка позволяет эффективнее использовать объем паллеты и складских стеллажей.

Конструктивные особенности и технические решения

HRP-25/5A — это не просто робот-манипулятор, а комплексное решение, включающее продуманную механику, интеллектуальную электронику и программное обеспечение.

Ключевые конструктивные элементы:

• Пятиосевой манипулятор: Основной рабочий орган. Пять осей вращения обеспечивают высокую гибкость и позволяют роботу достигать любой точки в рабочей зоне, брать груз под нужным углом и укладывать его в соответствии со сложной схемой штабелирования. Высокая жесткость конструкции гарантирует точность позиционирования.
• Захватное устройство (схват): Специализированный механизм, который может быть адаптирован под тип груза. Для коробок используются захваты с присосками или механические лапы, для мешков — специальные щипцы, не повреждающие упаковку.
• Система управления приводом с увеличенной грузоподъемностью: Инженеры HRP-25/5A оптимизировали систему управления двигателями, что позволило увеличить эффективную грузоподъемность на 20% по сравнению с аналогами. Это означает, что при заявленной максимальной нагрузке 25 кг робот работает с запасом прочности, не перегружая приводы и сохраняя высокую точность и скорость.
• Контроллер с сенсорной панелью управления (HMI): Современный интерфейс с мультитач-экраном обеспечивает удобство программирования и мониторинга. Система позволяет быстро вводить параметры новой паллеты или корректировать существующие программы.
• Высокий уровень защиты IP67: Корпус и электроника полностью защищены от пыли и влаги. Это позволяет устанавливать робота в самых суровых условиях производства, включая пищевые цеха с частыми мойками, деревообрабатывающие цеха с большим количеством пыли и опилок, а также неотапливаемые склады.

Технологические преимущества и функциональные возможности

HRP-25/5A обладает рядом технологических особенностей, которые выделяют его среди конкурентов и делают эксплуатацию максимально эффективной.

Интеллектуальное программирование траекторий

Процесс настройки пути паллетизации максимально упрощен и интуитивно понятен. Оператору не нужно быть профессиональным программистом, чтобы обучить робота новой задаче.

• Простое задание точек: Достаточно ввести данные о точке подхода к паллете, точке отхода (после укладки) и задать контрольные точки. Система сама просчитает оптимальную траекторию.
• Разделение на "приход" и "отход": Весь цикл движения робота разделен на два этапа: подход к месту укладки и возврат за новым грузом. Это позволяет оптимизировать траекторию и избежать столкновений, а также гарантирует, что ни один товар не будет пропущен.
• Индивидуальная настройка по слоям (уровням): Для каждого слоя паллеты можно задать собственную траекторию и схему укладки. Например, нижние слои можно укладывать с большей плотностью, а верхние — с учетом хрупкости груза.
• Укладка разделителей: Робот может автоматически укладывать разделительные листы (прокладки) между слоями груза, если это требуется для устойчивости штабеля или сохранности нижних слоев.

Гибкость в работе с паллетами и схемами укладки

HRP-25/5A не ограничен работой только со стандартными европаллетами.

• Размеры паллет: Максимальный размер паллета составляет 1200×1200 мм, что покрывает большинство стандартов (европаллеты, финпаллеты, американские паллеты). При необходимости система позволяет работать с нестандартными поддонами — достаточно внести их размеры в программу.
• Многообразие схем укладки: В программное обеспечение заложены различные шаблоны укладки, позволяющие оптимизировать штабель под конкретный тип груза:
  • Матричная укладка: Простейшая схема, когда все коробки ориентированы одинаково (рядами).
  • Перекрестная укладка (вперевязку): Каждый верхний слой укладывается перпендикулярно нижнему, что обеспечивает максимальную устойчивость штабеля. Идеально для мешков и коробок.
  • Укладка с поворотом: Коробки могут укладываться под заданным углом для формирования более сложных структур или для улучшения вентиляции (например, для фруктов).
  • Нестандартные сценарии: Возможность создавать собственные пользовательские схемы укладки под специфические задачи.

Тестовая проверка и симуляция

Система управления HRP-25/5A позволяет проводить предварительную проверку программы без риска повреждения оборудования или груза.

• Проверка максимального охвата (reachability): До начала рабочего цикла робот автоматически определяет, все ли заданные точки укладки в паллете являются достижимыми. Это позволяет выявить ошибки программирования на раннем этапе.
• Тестовый прогон: Можно запустить выполнение программы в тестовом режиме, наблюдая за траекторией движения робота без захвата груза. Это визуально подтверждает правильность настроек.

Система безопасности TUV

Безопасность персонала — абсолютный приоритет при проектировании HRP-25/5A. В робота заложена 21 функция безопасности, сертифицированная независимым немецким органом TUV (Technischer Überwachungsverein). Эти функции включают:

• Электронное ограничение рабочей зоны (виртуальные ограждения).
• Контроль скорости и момента на каждом сочленении.
• Экстренное торможение при обнаружении препятствия.
• Дублирование безопасных входов/выходов.

Благодаря такому набору функций, робота-паллетайзера не требуется огораживать физическими барьерами (сетками или клетками) в той степени, как это необходимо для более простых промышленных роботов. Это экономит производственное пространство и упрощает доступ обслуживающего персонала для уборки или подналадки.

Надежность и ресурс работы

HRP-25/5A спроектирован для круглосуточной работы в интенсивном режиме.

• Ресурс работы: Более 80 000 часов наработки на отказ. Это более 9 лет непрерывной круглосуточной работы.
• Защита от перегрузок: Интеллектуальная система управления контролирует динамические нагрузки на каждый двигатель и сочленение. Движение робота всегда происходит в рамках безопасных ограничений, что полностью исключает перегрузки и механические повреждения, значительно продлевая срок службы.
• Высокая точность: Погрешность возвращения роборуки в заданную точку составляет всего ±0,5 мм. Это гарантирует идеально ровную укладку и исключает риск падения груза из-за перекоса.
• Скорость: Максимальная скорость вращения захвата достигает 3,5 м/с, что в сочетании с точностью обеспечивает высокую производительность.

Технические характеристики и производительность

Детальный анализ технических параметров позволяет точно оценить возможности оборудования.

• Макс. вес нагрузки: 25 кг. Оптимально для большинства потребительских товаров, упакованных в коробки, и для многих видов промышленной продукции.
• Макс. скорость укладки:
  • При захвате и установке одной коробки: до 9 циклов в минуту.
  • При захвате двух коробок одновременно: до 13 циклов в минуту. Это существенно повышает производительность линии, если позволяет система подачи (сдвоенный конвейер или группировка коробок перед захватом).
• Количество осей манипулятора: 5. Оптимальное количество для большинства задач паллетирования, обеспечивающее баланс между гибкостью и стоимостью.
• Расстояние захвата (досягаемость): 1650 мм. Определяет максимальную ширину рабочей зоны и размер паллеты, с которой может работать робот.
• Макс. высота паллета: 1600 мм. Позволяет формировать штабели стандартной высоты, принятой в большинстве складов.
• Мощность: 1100 Вт (1,1 кВт). Экономичное энергопотребление для оборудования такого класса.
• Напряжение: 220 В. Может подключаться к стандартной промышленной сети без необходимости в установке дорогостоящих трансформаторов.
• Габариты и вес: 2 260×1 300×2 500 мм, вес брутто 400 кг. Требует выделенной зоны, но при этом достаточно компактен для размещения в существующих цехах.
• Функция подъема: Отсутствует (вертикальное перемещение обеспечивается за счет движения осей манипулятора, а не отдельного подъемника).

Простота освоения и эксплуатации

Разработчики HRP-25/5A уделили особое внимание удобству работы с оборудованием.

• Интуитивный интерфейс: Сенсорная панель управления с поддержкой мультитач позволяет быстро вводить параметры. Меню логично структурировано.
• Графические инструкции: В программы паллетирования можно добавлять графические подсказки, что особенно полезно при частой смене типов продукции. Оператор видит на экране схему укладки и подтверждает правильность выбора.
• Пошаговые сценарии: Процесс создания новой программы разбит на простые последовательные шаги: ввод размеров коробки, выбор схемы укладки, задание высоты паллеты и т.д.
• Быстрый старт: После ввода необходимых параметров можно сразу начинать рабочий цикл, не тратя время на сложное программирование в коде.

Сфера применения

Благодаря своим характеристикам, HRP-25/5A находит применение в самых разных отраслях.

• Пищевая промышленность: Укладка коробок с кондитерскими изделиями, напитками, консервами, замороженными продуктами.
• Производство напитков: Паллетирование ящиков с бутылками и ПЭТ-тары.
• Химическая промышленность: Укладка мешков с удобрениями, сыпучими химикатами, коробок с бытовой химией.
• Строительные материалы: Работа с мешками цемента, штукатурки, сухих смесей.
• Логистические центры и склады: Переукладка грузов на паллеты, формирование сборных заказов.
• Производство товаров народного потребления: Упаковка игрушек, текстиля, посуды, бытовой техники в коробках.

Экономическая эффективность внедрения

Инвестиции в робота-паллетайзера окупаются за счет нескольких факторов.

• Замещение ручного труда: Один робот может заменить от 2 до 4 грузчиков-укладчиков в смену. При работе в две-три смены экономия на фонде оплаты труда становится колоссальной.
• Повышение производительности: Робот работает со стабильной скоростью 24/7, не снижая темпа к концу смены. Это увеличивает общую пропускную способность линии.
• Снижение травматизма и больничных: Исключение тяжелого физического труда снижает риск производственных травм и связанных с ними выплат.
• Качество укладки: Ровные, устойчивые паллеты означают меньше повреждений при транспортировке и больше товара, доходящего до клиента в целости.

Срок окупаемости HRP-25/5A при двухсменной работе обычно составляет от 12 до 24 месяцев, после чего оборудование начинает приносить чистую прибыль.

Заключение

Робот-паллетайзер HRP-25/5A — это высокоточное, надежное и безопасное решение для автоматизации финального этапа упаковочной линии. Пятиосевая конструкция, интеллектуальное управление, гибкость настройки схем укладки и высокая степень защиты IP67 делают его идеальным выбором для предприятий, стремящихся повысить эффективность производства, снизить зависимость от человеческого фактора и улучшить условия труда сотрудников.

Если вы рассматриваете возможность автоматизации паллетирования и хотите получить подробную консультацию по модели HRP-25/5A, уточнить наличие и стоимость, свяжитесь с нашими специалистами по телефону 8 (800) 500-00-14 или напишите на email info@pack-euro.ru. Мы поможем вам подобрать оптимальную конфигурацию и рассчитать экономическую эффективность внедрения.
