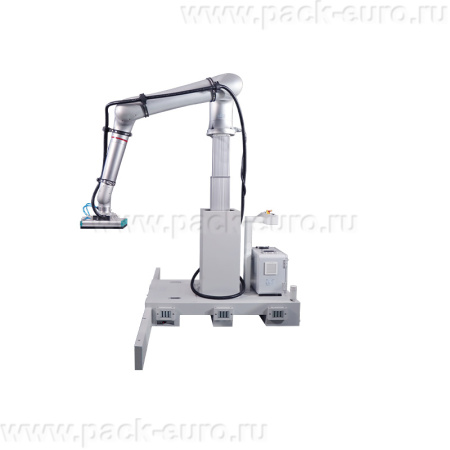

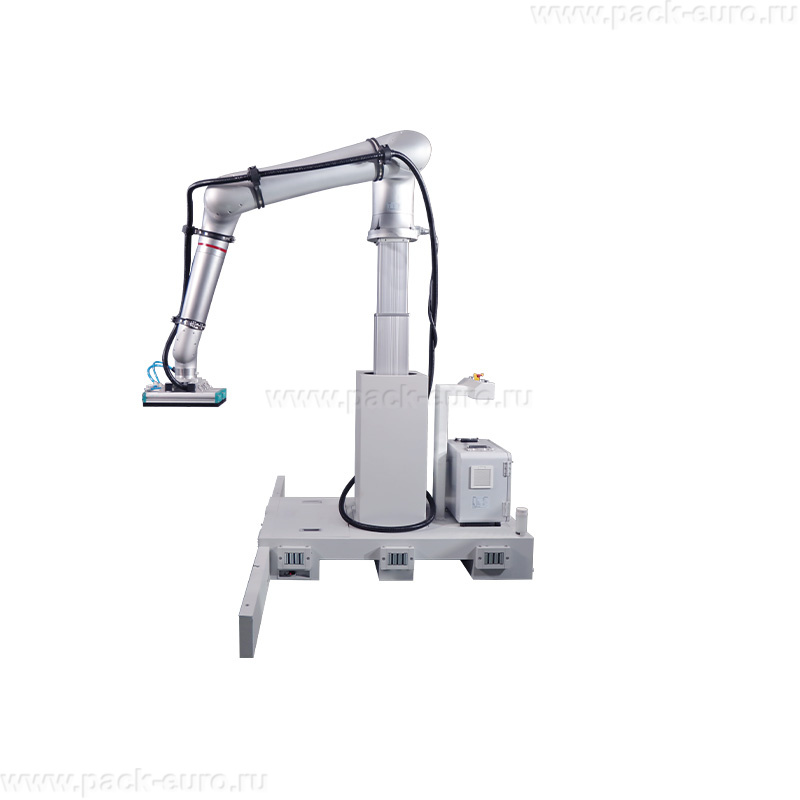

Робот-паллетайзер HRP-20/6В

Автоматический паллетайзер HUALIAN HRP-20/6B: шестиосевая гибкость и промышленная надежность

Автоматический паллетайзер HUALIAN HRP-20/6B представляет собой высокотехнологичное роботизированное решение для укладки различных типов грузов — коробок, ящиков, мешков и другой упаковки — на паллеты. Данная модель является флагманской в линейке HRP, отличаясь наличием шести осей манипулятора, что обеспечивает максимальную гибкость и позволяет выполнять самые сложные схемы укладки. Оборудование предназначено для полностью автоматической работы на складах, в логистических центрах, на пищевых, фармацевтических и строительных предприятиях, где требуется высокая производительность и безупречное качество паллетирования без участия оператора.

HRP-20/6B — это не просто робот-укладчик, а интеллектуальный комплекс, интегрирующий передовые технологии движения, глубокие возможности настройки и исключительную надежность, подтвержденную ресурсом работы более 80 000 часов. В этом материале мы детально разберем конструктивные особенности, технологические преимущества, параметры безопасности и экономическую эффективность данной модели.

Концепция и место в производственной иерархии

HRP-20/6B занимает верхнюю ступень в семействе паллетайзеров HUALIAN благодаря наличию шестой оси вращения. Если пятиосевых роботов достаточно для большинства стандартных задач, то шестая ось добавляет манипулятору дополнительную степень свободы, позволяя ему подходить к грузу под любым углом и укладывать его в самых сложных ориентациях. Это особенно важно при работе с нестандартными схемами штабелирования, укладке с поворотом или при необходимости манипулировать грузом в ограниченном пространстве.

Автоматизация процесса паллетирования с помощью HRP-20/6B дает предприятию ряд стратегических преимуществ:

• Полная автономность: Робот работает в круглосуточном режиме без участия человека, что позволяет организовать безлюдное производство на финальном этапе.
• Минимизация брака: Исключение человеческого фактора гарантирует, что каждая паллета будет сформирована идеально, без перекосов и ошибок укладки.
• Высокая производительность: Технологии OptiMotion, TrueMotion и SyncMotion обеспечивают прирост скорости до 20% по сравнению с аналогами.
• Гибкость: Способность работать с паллетами разных размеров и форм, а также быстро переключаться между различными схемами укладки.

Конструктивные особенности и технические решения

HRP-20/6B — это результат инженерной мысли, воплощенный в прочной и надежной конструкции, адаптированной к самым суровым условиям эксплуатации.

Ключевые конструктивные элементы:

• Шестиосевой манипулятор: Шесть осей вращения обеспечивают манипулятору максимальную кинематическую свободу. Робот может имитировать движения человеческой руки, достигая труднодоступных точек и укладывая грузы под любым углом. Расстояние захвата (досягаемость) составляет 1650 мм.
• Интегрированный подъемный механизм: Модель оснащена функцией подъема манипулятора на высоту до 700 мм. Это позволяет формировать паллеты общей высотой до 2200 мм, эффективно используя вертикальное пространство склада.
• Захватное устройство (схват): Разрабатывается под конкретные задачи заказчика. Может быть вакуумным (для коробов с гладкой поверхностью), механическим (для мешков и нестабильных грузов) или комбинированным. Система также поддерживает захват и укладку разделительных листов (прокладок) между слоями для повышения устойчивости штабеля.
• Система управления с поддержкой OptiMotion, TrueMotion, SyncMotion: Интеллектуальный контроллер, управляющий движением робота в реальном времени. Эти технологии обеспечивают плавность, точность и высокую скорость перемещений, оптимизируя каждый цикл.
• Сенсорная панель управления (HMI) с мультитач: Современный интерфейс для быстрого программирования и мониторинга. Отображает графические инструкции и пошаговые сценарии.
• Защита IP67: Полная пылезащита и защита от временного погружения в воду. Робот может эксплуатироваться в условиях повышенной влажности, запыленности и даже проходить процедуры мойки под давлением (например, в пищевых цехах).

Технологические инновации и преимущества

HRP-20/6B оснащен комплексом передовых технологий, которые выделяют его на рынке роботизированных паллетайзеров.

Передовые технологии движения

Три ключевые технологии обеспечивают превосходство в скорости и точности.

• OptiMotion: Система динамической оптимизации траектории. В отличие от традиционных роботов, движущихся по жестко заданному пути, HRP-20/6B в реальном времени рассчитывает оптимальную траекторию между точками захвата и укладки. Это позволяет сократить время цикла на 15-20%, избегая при этом резких ускорений и замедлений, которые приводят к износу механизмов.
• TrueMotion: Технология обеспечения высокой точности следования по траектории. Гарантирует, что фактические движения манипулятора точно соответствуют заданной программе даже при максимальных скоростях. Это критически важно для предотвращения столкновений и обеспечения идеальной геометрии штабеля.
• SyncMotion: Технология синхронизации с внешним оборудованием. Робот может точно согласовывать свои движения с конвейерами, позиционерами и другими устройствами. Это позволяет, например, захватывать груз "на лету", не останавливая конвейер, что дополнительно повышает производительность.

Благодаря комплексу этих технологий, общая производительность HRP-20/6B на 20% выше, чем у стандартных роботов-паллетайзеров.

Интеллектуальное программирование и настройка

Разработчики HUALIAN сделали процесс обучения робота максимально простым и интуитивным, что снижает требования к квалификации персонала и сокращает время переналадки.

• Простое задание пути по трем точкам: Для создания маршрута паллетизации оператору достаточно задать всего три ключевые точки: точку подхода (где робот берет груз), точку укладки на паллете и точку отхода. Контроллер самостоятельно просчитывает оптимальную траекторию, избегающую столкновений.
• Разделение на "приход" и "отход": Весь цикл движения автоматически делится на две фазы, что исключает риск столкновения уже уложенного груза с манипулятором при возвращении за новой порцией.
• Индивидуальная настройка по слоям: Для каждого уровня (слоя) паллеты можно задать собственную траекторию и схему укладки. Это позволяет, например, на нижних слоях использовать одну схему для максимальной устойчивости, а на верхних — другую, учитывающую хрупкость груза.
• Автоматическая проверка максимального охвата (reachability): Перед началом рабочего цикла система автоматически проверяет, все ли заданные точки укладки являются достижимыми для робота. Это позволяет выявить ошибки программирования на этапе настройки, избегая аварийных остановок в процессе работы.
• Тестовый режим: Возможность запустить выполнение программы в тестовом режиме без захвата груза для визуальной проверки траектории.

Работа с разделителями и паллетами разных размеров

HRP-20/6B обладает расширенными возможностями для формирования сложных и устойчивых штабелей.

• Поддержка захвата и укладки разделителей: Для повышения устойчивости штабеля или защиты нижних слоев груза робот может автоматически укладывать разделительные листы (картон, пластик, фанеру). Для этого достаточно задать всего три точки: захвата разделителя, перемещения и его размещения на штабеле.
• Гибкость в работе с паллетами: Оборудование может работать с паллетами различных размеров и форм, включая нестандартные поддоны. Максимальный размер паллета — 1200×1200 мм, что покрывает все основные европейские и мировые стандарты. Смена типоразмера паллеты осуществляется простым вводом новых параметров в программу.
• Библиотека схем укладки: В ПО заложены готовые шаблоны укладки:
  • Матричная (рядная): Простейшая укладка, когда все коробки ориентированы одинаково.
  • Перекрестная (вперевязку): Каждый верхний слой укладывается перпендикулярно нижнему, обеспечивая максимальную связку и устойчивость.
  • С поворотом: Коробки укладываются под заданным углом для формирования более сложных структур или улучшения вентиляции.
  • Нестандартные пользовательские схемы: Возможность создавать и сохранять собственные сценарии укладки под специфические задачи.

Система безопасности и надежность

Безопасность персонала и бесперебойность работы — ключевые приоритеты при проектировании HRP-20/6B.

• 21 функция безопасности TUV: В робота заложен комплекс из 21 функции безопасности, сертифицированной независимым немецким органом TUV (Technischer Überwachungsverein). Эти функции включают безопасное ограничение скорости, безопасное наблюдение за рабочей зоной, контроль момента и другие механизмы, позволяющие роботу и человеку безопасно сосуществовать в общем пространстве.
• Отсутствие необходимости в ограждении: Благодаря встроенным функциям безопасности и соответствию стандартам ISO 13849-1, ISO 10218-1/PL d, Cat. 3 и ISO 15066, HRP-20/6B может эксплуатироваться без традиционных физических ограждений (сеток и клеток). Это экономит производственное пространство и упрощает доступ для обслуживания и уборки.
• Ресурс работы более 80 000 часов: Конструкция робота рассчитана на интенсивную круглосуточную эксплуатацию. Среднее время наработки на отказ (MTBF) превышает 80 000 часов, что составляет более 9 лет непрерывной работы.
• Защита от перегрузок: Система управления контролирует динамические нагрузки на каждый двигатель и сочленение. Движения робота всегда происходят в рамках безопасных ограничений, что исключает механические перегрузки и преждевременный износ.
• Уровень защиты IP67: Полная герметичность корпуса защищает электронику и механику от пыли, грязи и влаги. Робот может работать в самых тяжелых условиях промышленного производства.

Технические характеристики и производительность

Детальный анализ технических параметров позволяет точно оценить возможности оборудования.

• Максимальный вес нагрузки: 20 кг. Оптимален для большинства потребительских товаров, упакованных в коробки, ящики или мешки.
• Количество осей манипулятора: 6. Максимальная гибкость для сложных задач.
• Расстояние захвата: 1650 мм.
• Погрешность позиционирования: ±0,5 мм. Высокая точность, гарантирующая идеальную геометрию штабеля.
• Максимальная скорость вращения захвата: ≤3,5 м/с.
• Максимальная скорость укладки:
  • При захвате одной коробки: до 9 циклов в минуту.
  • При захвате двух коробок одновременно (при наличии сдвоенного захвата и соответствующей подачи): до 13 циклов в минуту.
• Функция подъема: Да.
• Максимальная высота паллета: 2200 мм.
• Максимальная высота подъема (манипулятора): 700 мм.
• Максимальный размер паллета: 1200×1200 мм.
• Мощность: 2200 Вт (2,2 кВт).
• Напряжение: 220 В, 50 Гц. Работает от стандартной промышленной сети.
• Габариты в упаковке: 2 260×1 300×2 500 мм.
• Вес брутто: 400 кг.

Программное обеспечение и экосистема

HRP-20/6B поставляется с современным программным обеспечением, облегчающим интеграцию и эксплуатацию.

• Интуитивный интерфейс и графическое программирование: Программирование осуществляется с помощью встроенных блок-схем, что делает процесс наглядным и понятным даже для неподготовленных пользователей.
• Пошаговые инструкции: Каждая программа паллетирования сопровождается пошаговыми инструкциями на экране, что исключает ошибки оператора.
• Открытая экосистема: Оборудование поддерживает более 100 инструментов для расширения функциональности. Открытая архитектура позволяет интегрировать робота с различными внешними устройствами и системами управления производством (MES, ERP).
• Оффлайн-программирование и моделирование: Поставляемое ПО для оффлайн-программирования позволяет создавать и отлаживать программы для робота на компьютере, не останавливая производство. Поддерживается 3D-моделирование для всех моделей линейки, что позволяет визуализировать рабочий процесс и оптимизировать его еще до физического запуска.
• Быстрая установка и гибкое развертывание: Продуманная конструкция и ПО обеспечивают минимальное время ввода в эксплуатацию на новом месте.

Сфера применения

Благодаря шестиосевой гибкости, высокой грузоподъемности и возможности работы с высокими паллетами, HRP-20/6B востребован в самых разных отраслях.

• Пищевая промышленность: Укладка коробок с напитками, консервацией, кондитерскими изделиями, замороженными продуктами, а также мешков с сыпучими продуктами (сахар, крупы).
• Фармацевтика: Формирование паллет с коробками лекарственных препаратов, требующих особой аккуратности и точности укладки.
• Строительная отрасль: Работа с мешками сухих смесей, цемента, гипса, а также с коробами плитки и других материалов.
• Логистические центры и склады: Переукладка сборных грузов, формирование заказов для отправки, работа с паллетами различных стандартов.
• Химическая промышленность: Паллетирование коробок и мешков с бытовой химией, удобрениями, сырьем.
• Производство товаров народного потребления: Укладка упакованной продукции (от игрушек до мелкой бытовой техники).

Экономическая эффективность внедрения

Инвестиции в HRP-20/6B окупаются за счет комплекса факторов.

• Замещение ручного труда: Один робот может заменить от 2 до 4 укладчиков в смену. При трехсменном графике работы экономия на фонде оплаты труда становится колоссальной.
• Повышение производительности: Скорость укладки до 13 коробок в минуту и возможность работы 24/7 увеличивают общую пропускную способность линии на 30-50%.
• Экономия складского пространства: Возможность формировать паллеты высотой до 2200 мм позволяет более эффективно использовать вертикальное пространство склада.
• Снижение потерь от повреждений: Идеальная точность укладки гарантирует, что грузы не будут деформироваться и повреждаться при транспортировке.
• Долговечность: Ресурс более 80 000 часов гарантирует многолетнюю работу без серьезных поломок, что снижает совокупную стоимость владения.

Срок окупаемости HRP-20/6B при интенсивном использовании обычно составляет от 18 до 30 месяцев.

Заключение

Автоматический паллетайзер HUALIAN HRP-20/6B представляет собой вершину инженерной мысли в линейке роботизированных укладчиков. Шестиосевая конструкция, передовые технологии движения OptiMotion/TrueMotion/SyncMotion, интегрированный подъемный механизм, интеллектуальное программирование и исключительная надежность (80 000 часов, IP67) делают эту модель идеальным выбором для предприятий, стремящихся к полной автоматизации процессов паллетирования и готовых инвестировать в самое современное и гибкое оборудование.

Если вы ищете решение для автоматизации укладки грузов на паллеты с максимальной гибкостью и производительностью, обратитесь к нашим специалистам. Свяжитесь с нами по телефону 8 (800) 500-00-14 или напишите на email info@pack-euro.ru. Мы поможем вам подобрать оптимальную конфигурацию HRP-20/6B, рассчитать экономическую эффективность и интегрировать робота в ваш производственный процесс.
