Рамы колбасные для КВК-300 (Z И Н ОБР. КОМБ.)

Рамы колбасные для КВК-300 (Z и Н образные, комбинированные): усиленная конструкция под загрузку 300 кг

В колбасных цехах и на мясоперерабатывающих предприятиях стандартные тележки для термокамер часто становятся «узким горлышком» логистики: их нельзя использовать в подвесных внутрицеховых путях, а напольное перемещение между сушкой, копчением и варкой занимает время и требует дополнительных операторов. Рамы колбасные для КВК-300 (Z и Н образные, комбинированные) — это специализированное оборудование, предназначенное для размещения, транспортировки и термической обработки мясных изделий. Комбинированное исполнение (Z- и Н-образное) позволяет использовать рамы как для напольного перемещения, так и для транспортировки по подвесным внутрицеховым путям, что делает их универсальным решением для современных производств. Прочная сварная конструкция из профильной трубы 60×60 мм обеспечивает надежность и долговечность даже при интенсивной эксплуатации и загрузке до 300 кг. Купить колбасные рамы для КВК-300 — значит оптимизировать внутрицеховую логистику и увеличить плотность загрузки термокамер.

Концепция и технологические преимущества

Рамы КВК-300 разработаны с учетом требований современных мясоперерабатывающих производств, где важна высокая загрузка, удобство транспортировки и надежность оборудования. Комбинированная система перемещения (Z- и Н-образное исполнение) позволяет использовать рамы как на колесах для напольного перемещения, так и в подвесной системе внутрицеховых путей (монорельс, тельфер). Шахматное расположение направляющих обеспечивает более плотную загрузку продукции — до 20% больше батонов на той же площади по сравнению со стандартным параллельным расположением. Усиленный каркас из квадратного профиля 60×60 мм с ребрами жесткости из листовой стали толщиной 4 мм гарантирует отсутствие деформаций даже при загрузке 300 кг и многократных циклах нагрева-охлаждения.

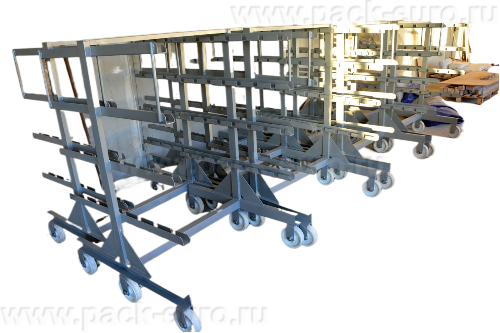

• Комбинированное исполнение (Z- и Н-образное): Рама оснащена как колесами для напольного перемещения (три пары термостойких колес), так и кронштейнами/захватами для подвесной транспортировки (Z-образные элементы для фиксации в подвесной системе). Н-образные элементы обеспечивают жесткость конструкции при подъеме. Это позволяет интегрировать раму в единую транспортную цепь цеха без перегрузки продукции.
• Усиленный каркас из профильной трубы 60×60 мм: Несущая часть выполнена из стальной трубы квадратного сечения (Ст10 или нержавеющая сталь по запросу) с толщиной стенки 3-4 мм. Каркас усилен ребрами жесткости из листовой стали толщиной 4 мм в зонах максимальной нагрузки. Конструкция рассчитана на загрузку до 300 кг и многократные термические циклы (от -20°C до +120°C).
• Шахматное расположение направляющих (пазов) для вешал: Направляющие (планки с пазами) расположены не параллельно друг другу, а со смещением (шахматный порядок). Это позволяет размещать колбасные батоны в шахматном порядке — расстояние между батонами при той же ширине рамы уменьшается (батоны соседних уровней не касаются друг друга). Увеличение плотности загрузки — до 20% без изменения габаритов рамы.
• Термостойкие колеса (до +180°C): Три пары колес (6 колес) из термостойкого полиуретана или силикона выдерживают температуру до +180°C. Это позволяет перемещать рамы непосредственно после цикла варки или копчения, не дожидаясь полного остывания продукции. Колеса крепятся на усиленные кронштейны, выдерживающие нагрузку до 150 кг на колесо.
• Маневренность конструкции (средняя пара колес ниже крайних): Средняя пара колес расположена ниже крайних (на 5-10 мм), что облегчает повороты и управление рамой — рама вращается вокруг центральной оси, а не описывает широкую дугу. Это особенно важно в узких проходах между термокамерами.
• Комбинированное исполнение корпуса (Z и Н обр. комб.) по материалу: Возможно изготовление рам как из конструкционной стали Ст10 с полимерным покрытием (базовый вариант), так и полностью из нержавеющей стали (опция). Комбинированное исполнение — наиболее востребованный вариант: несущие элементы из Ст10 с усилением, направляющие и зоны контакта с продуктом — из нержавейки.
• Ложементы для размещения батонов под углом (опционально): Изготавливаются из прутка нержавеющей стали диаметром 8 мм. Ложементы позволяют размещать колбасные батоны под углом 15-30 градусов, что улучшает стекание влаги и жира в процессе варки и копчения.
• Шахматное расположение пазов — увеличение загрузки камеры на 20%: При стандартной загрузке КВК-300 (300 кг) переход на шахматное расположение дает дополнительные 60 кг продукции за цикл без изменения габаритов самой камеры. Это чистый дополнительный доход.
• Гарантия 12 месяцев: На все сварные швы, каркас и колеса. При эксплуатации в соответствии с инструкцией.

Конструктивные особенности и технологические решения

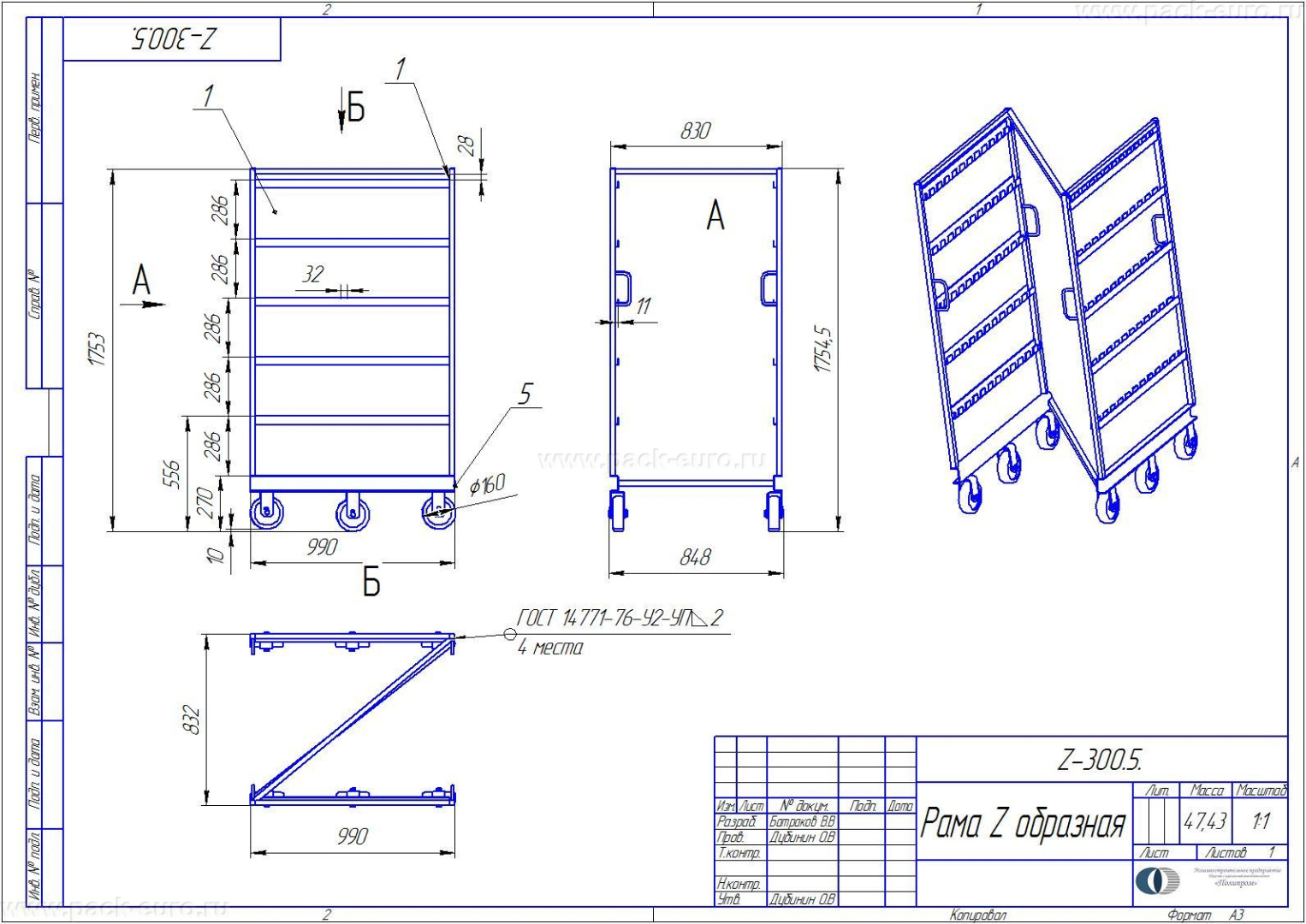

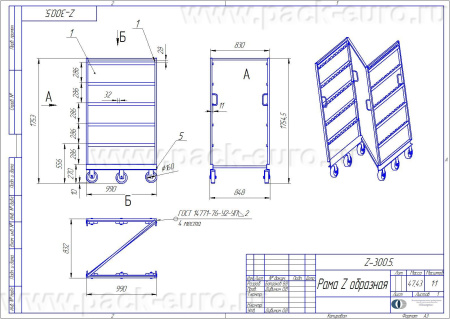

Колбасные рамы для КВК-300 (Z и Н образные, комбинированные) представляют собой сварную пространственную конструкцию. Основные элементы: несущий каркас из профильной трубы 60×60 мм (толщина стенки 3-4 мм); ребра жесткости из листовой стали 4 мм; направляющие (планки) из стали 3 мм с пазами под вешала; три пары термостойких колес (6 колес) с кронштейнами; Z-образные кронштейны для подвесной транспортировки; Н-образные элементы жесткости; ложементы (опционально, из прутка 8 мм).

Усиленный каркас (профильная труба 60×60 мм): Несущие стойки и горизонтальные связи выполнены из стальной трубы квадратного сечения 60×60 мм. Такое сечение выбрано из расчета на изгиб и кручение при максимальной загрузке 300 кг + динамические нагрузки при перемещении (коэффициент 1.5). Толщина стенки — 3 мм для базового исполнения, 4 мм — для усиленного (под высокие нагрузки). Соединение — сварка в среде углекислого газа (MIG/MAG), швы проварены по всему периметру.

Ребра жесткости из листовой стали 4 мм: В углах каркаса и в зонах крепления колес установлены косынки (ребра) из листовой стали толщиной 4 мм. Они предотвращают «скручивание» рамы при поворотах и неравномерной загрузке. Без ребер жесткости при загрузке 300 кг и наезде на неровность пола рама может деформироваться.

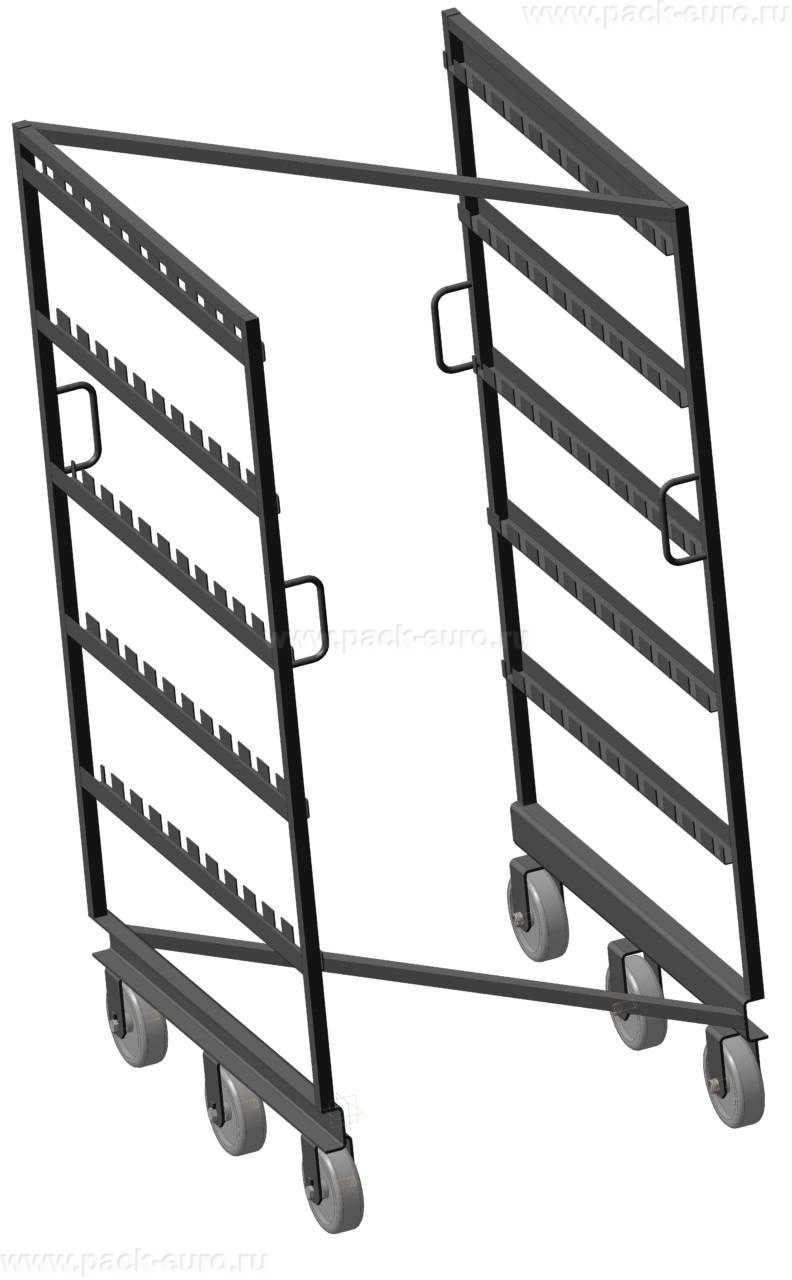

Система направляющих (шахматное расположение пазов): По вертикальным стойкам рамы закреплены стальные планки (толщина 3 мм) с пазами для установки вешал (перекладин) или полок. Пазы расположены в шахматном порядке: на левой стойке — паз на высоте 0 мм, на правой — на высоте 20 мм (условно). Перекладина вставляется в паз левой стойки и в смещенный паз правой стойки, в результате чего перекладины соседних уровней находятся не друг над другом, а со смещением. Это позволяет размещать колбасные батоны (диаметр 40-60 мм) с интервалом 40-50 мм по горизонтали вместо 60-70 мм — увеличение плотности на 15-20%.

Термостойкие колеса (до +180°C): Три пары колес (6 штук) установлены на усиленных кронштейнах. Колеса — из термостойкого полиуретана (TPU) с температурной стойкостью от -30°C до +180°C. Диаметр колеса — обычно 80-100 мм. Подшипники — закрытого типа (2RS), смазанные термостойкой смазкой.

Маневренность: средняя пара колес ниже крайних: Конструктивная особенность: ось средней пары колес смещена вниз относительно оси крайних пар на 5-10 мм. При движении по прямой контактируют все три пары. При повороте центральная пара принимает на себя основную нагрузку, а крайние пары приподнимаются, уменьшая трение и радиус поворота. Радиус разворота рамы сокращается на 40-50%.

Z-образные кронштейны для подвесной транспортировки: В верхней части рамы (Z-образные элементы) предусмотрены выступы или проушины для захвата крюком тельфера или для фиксации на направляющих подвесного пути. Раму можно поднимать краном или перемещать по монорельсу, минуя напольное перемещение. Это критически важно для цехов с многоуровневой логистикой.

Н-образные элементы жесткости: Вертикальные стойки соединены между собой Н-образными распорками (две вертикальные трубы + горизонтальная перемычка), обеспечивающими жесткость конструкции при подъеме и транспортировке. Н-образные элементы предотвращают «складывание» рамы при подъеме на весу.

Ложементы (опционально): Изготавливаются из прутка нержавеющей стали диаметром 8 мм, изогнутого под углом 15-30 градусов. Устанавливаются на направляющие вместо вешал. Батоны размещаются в ложементах под углом — жир и влага стекают вниз, не задерживаясь на поверхности колбасы. Уменьшается процент брака («жировые отеки»).

Гибкость исполнения по материалу: Базовое исполнение — конструкционная сталь Ст10 с полимерным покрытием (окраска). Опционально — полностью из нержавеющей стали AISI 304 (основной каркас, направляющие, кронштейны, колесные узлы). Комбинированное исполнение (Z и Н обр. комб.) предполагает: несущий каркас из Ст10 с покрытием, а все элементы, контактирующие с продуктом (направляющие, ложементы), из нержавейки.

Технические характеристики

• Габариты (Д×Ш×В): 1100×1100×1750 мм: Оптимальные размеры для термокамеры КВК-300 (внутренний размер камеры позволяет закатить раму без зазоров). Высота 1750 мм — удобна для навешивания батонов оператором среднего роста. Ширина 1100 мм — стандартный поддон.
• Материал: сталь Ст10 (комбинированное исполнение, возможно из нержавеющей стали): Базовый вариант — несущие элементы из Ст10 с полимерным покрытием. Комбинированный вариант — Ст10 + нержавейка в зонах контакта с продуктом. Полностью нержавеющий вариант — AISI 304.
• Тип исполнения: Z- и Н-образное, комбинированное: Z-образные кронштейны для подвесной транспортировки (монорельс, тельфер). Н-образные распорки для жесткости. Комбинированное — напольное + подвесное перемещение.
• Температурная стойкость колес: до +180°C: Колеса из термостойкого полиуретана. Выдерживают перемещение рамы сразу после цикла варки/копчения (продукт при 80°C, камера прогрета).
• Загрузка: до 300 кг: Номинальная загрузка продуктом. Каркас рассчитан с коэффициентом запаса прочности 2.0 (выдерживает 600 кг без остаточной деформации).
• Гарантия: 12 месяцев: На сварные швы, целостность каркаса, работоспособность колес и подшипников (при отсутствии механических повреждений).
• Направляющие: шахматное расположение пазов: Увеличение плотности загрузки на 15-20%. Количество уровней — 12-15 в зависимости от шага.
• Количество колес: 6 шт. (3 пары): Две крайние пары (поворотные/неповоротные), одна центральная пара (смещена вниз).

Рекомендации по выбору исполнения (комбинированное, Ст10 с полимером или нержавейка):
- Базовое исполнение (Ст10 с полимерным покрытием) подходит для цехов с нормальной влажностью и отсутствием агрессивных сред. Срок службы — 5-7 лет.
- Комбинированное исполнение (Z и Н обр. комб. — Ст10 + нержавейка в зонах контакта) — оптимально для большинства производств (базовый вариант по заданию). Направляющие из нержавейки не ржавеют, легко моются. Срок службы — 7-10 лет.
- Полностью нержавеющее исполнение (AISI 304) — для рыбных цехов, производств с агрессивными моющими средами, требований ХАССП. Срок службы — 15+ лет.

Области применения

• Мясоперерабатывающие предприятия со средним и крупным объемом: Производство вареных, варено-копченых, полукопченых колбас (до 300 кг на раму). Использование в термокамерах КВК-300 и аналогичных.
• Колбасные цеха с подвесной логистикой: Z-образные кронштейны позволяют перемещать рамы по монорельсу между сушилкой, коптильней, варочной камерой и холодильником без напольного транспорта.
• Термокамеры и коптильни КВК-300 (комбинированные, нержавеющие): Рамы калиброваны под внутренние размеры камеры КВК-300 (1100×1100 мм) — закатываются без зазоров, направляющие на полу камеры совпадают с колесами рамы.
• Производство мясных деликатесов: Размещение карбонада, корейки, грудинки на рамах с использованием ложементов (под углом) для стекания жира при запекании и копчении.
• Рыбоперерабатывающие цеха (в исполнении из нержавейки): Размещение рыбы (скумбрия, сельдь, форель) на рамах с сетчатыми полками вместо перекладин.

Экономическая эффективность и окупаемость

Расчет для термокамеры КВК-300 (загрузка стандартной рамы 300 кг, переход на раму с шахматным расположением направляющих):

1. Исходные данные
Увеличение плотности загрузки при шахматном расположении направляющих — минимум 15-20% (в среднем 20% для батонов диаметром 50 мм).
Стандартная загрузка КВК-300 до замены рамы: 300 кг.
Дополнительная загрузка после замены рамы: 300 × 20% = 60 кг за цикл.

2. Дополнительный доход за цикл
Прибыль с 1 кг колбасной продукции (средняя): 150 руб/кг.
Дополнительный доход за цикл: 60 кг × 150 руб = 9 000 руб/цикл.
Циклов горячего копчения/варки за смену (1 смена, 8 ч): 3 цикла.
Дополнительный доход за смену: 9 000 × 3 = 27 000 руб/смену.
Дополнительный доход в месяц (22 смены): 27 000 × 22 = 594 000 руб/мес.

3. Экономия на транспортировке и логистике
При использовании комбинированных рам (Z и Н образные) с возможностью подвесной транспортировки:
- Сокращение времени на перемещение между сушилкой, коптильней и варочной камерой: с 15 минут (напольно) до 5 минут (по подвесному пути).
- Экономия времени в месяц: 2 перемещения × 10 мин × 22 дня = 440 минут = 7.3 часа.
- Стоимость 1 часа работы оператора: 500 руб/час. Экономия: 7.3 × 500 = 3 650 руб/мес (незначительно, но снижает утомляемость).

4. Снижение брака за счет улучшенной аэродинамики (шахматное расположение):
При шахматном расположении батонов дым и горячий воздух омывают каждую колбасу равномернее — снижение брака на 1-2%. При выпуске 20 тонн копченостей в месяц экономия — 200-400 кг продукции × 150 руб = 30 000-60 000 руб/мес.

5. Инвестиции и окупаемость одной рамы КВК-300
Стоимость одной колбасной рамы КВК-300 (комбинированное исполнение, Z и Н образная, с шахматными направляющими, термостойкими колесами): ориентировочно 80 000 — 120 000 руб (уточняйте актуальную цену).
Для камеры КВК-300 требуется 1 рама.
Дополнительный доход в месяц от увеличения плотности загрузки: 594 000 руб.
Окупаемость: 100 000 / 594 000 = 0.17 месяца (5 дней).
Даже с учетом других факторов (снижение брака, логистика) — окупаемость в течение 2-4 недель.

Для руководителя производства: Замена стандартных рам на комбинированные (Z и Н образные) с шахматным расположением направляющих окупается за 2-4 недели за счет увеличения загрузки камеры на 20% без изменения самого оборудования. Дополнительный доход — до 600 000 руб/мес на одной камере КВК-300.
Для технолога: Шахматное расположение батонов улучшает циркуляцию дыма и воздуха — снижение брака на 1-2%, равномерная прожарка и прокопчение. Опциональные ложементы позволяют размещать батоны под углом (стекание жира).
Для механика/логиста: Комбинированная система перемещения (напольные колеса + Z-образные кронштейны для подвесного пути) упрощает логистику. Термостойкие колеса (до +180°C) позволяют перемещать рамы сразу после цикла. Маневренность (средняя пара колес ниже крайних) облегчает повороты в узких проходах.

Рамы колбасные для КВК-300 (Z и Н образные, комбинированные) — это профессиональные тележки для термокамер, обеспечивающие максимальную плотность загрузки (шахматное расположение направляющих), универсальную логистику (напольные колеса + подвесная транспортировка) и долговечность (усиленный каркас из трубы 60×60 мм, термостойкие колеса до +180°C). Изготовление возможно в комбинированном исполнении (Ст10 с полимером + нержавейка в зонах контакта) или полностью из нержавеющей стали.

Для заказа рам укажите требуемое исполнение (комбинированное/нержавейка), необходимость ложементов и частоту использования (подберем толщину стенок и тип колес). При заказе от 3 рам — скидка.

Звоните: 8 (800) 500-00-14
Пишите: info@pack-euro.ru

Оборудование сертифицировано. Гарантия 12 месяцев. Производство — Россия. Комплектация: рама колбасная КВК-300 (комбинированная, Ст10 + нержавейка), Z и Н образная, термостойкие колеса (6 шт.), направляющие с шахматным расположением пазов. Ложементы из прутка 8 мм — опция. Возможно исполнение полностью из нержавеющей стали AISI 304. Шахматное расположение направляющих увеличивает загрузку камеры на 15-20%. Срок изготовления — от 10 рабочих дней.
