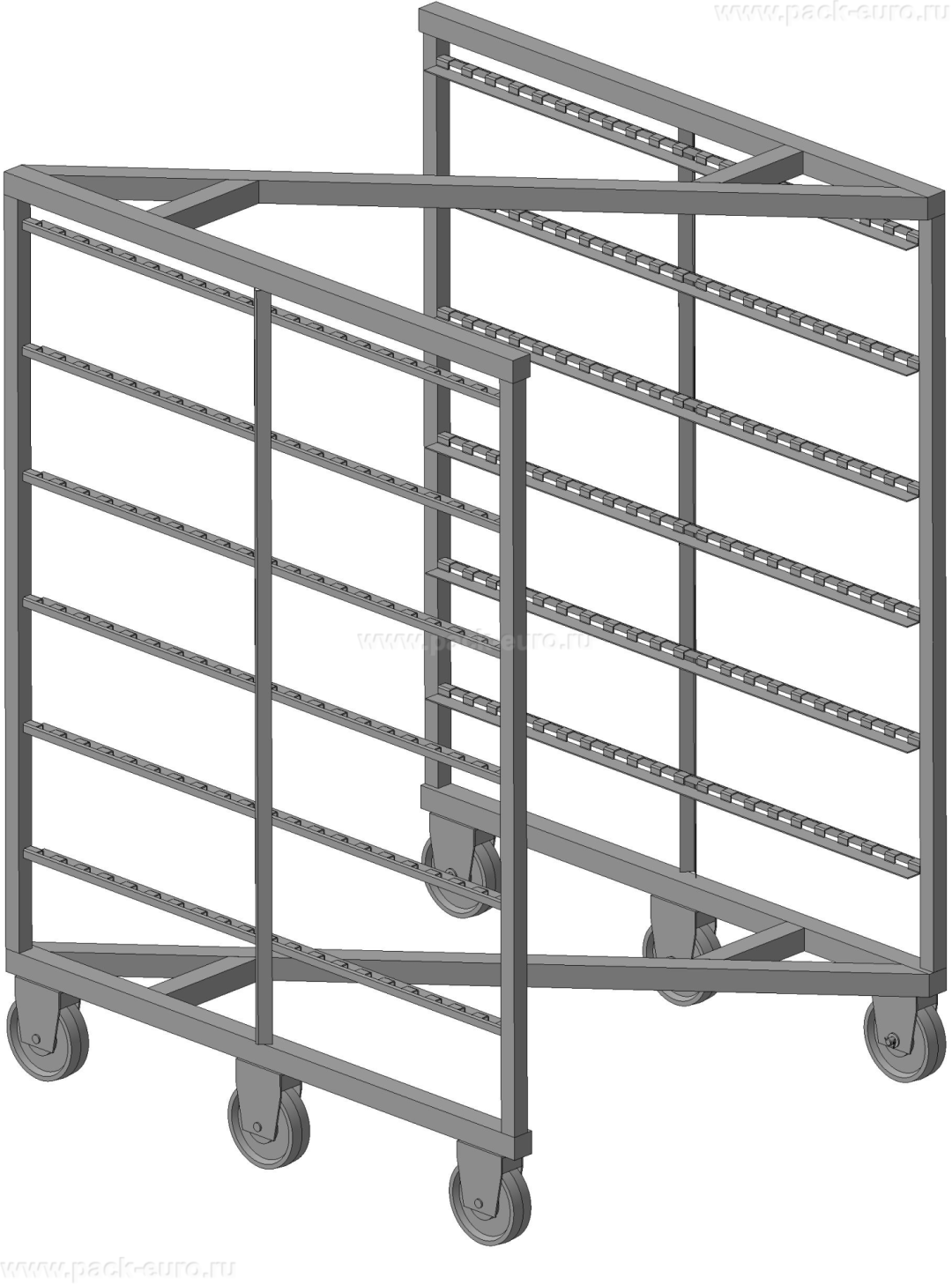

Рама для продуктов к камере термодымовой КТД-250, Z-образная: загрузка до 50 кг с 6 полками и 120 вешалами
Рама для продуктов к камере термодымовой КТД-250, Z-образная, предназначена для загрузки и выгрузки продукции в термодымовую камеру КТД-250. В зависимости от типа, размеров и других параметров продукта, рама позволяет оптимально разместить его для качественного копчения, вялки, сушки или обжарки. Ключевые параметры: габариты 1150×1000×1580 мм, 6 полок с шагом 220 мм, 120 вешал, загрузка до 50 кг.
Назначение и конструкция Z-образной рамы для КТД-250
Рама для продуктов к камере термодымовой КТД-250, Z-образная решает задачу компактного размещения колбасных изделий, рыбы, мяса и других продуктов в термодымовой камере КТД-250 с обеспечением равномерной обработки на всех ярусах. Z-образная форма рамы позволяет укладывать несколько рам в камеру с чередованием ориентации, что минимизирует затенение продукции и обеспечивает свободную циркуляцию дыма и теплоносителя между всеми уровнями.
Конструкция рамы включает вертикальную Z-образную станину, 6 горизонтальных полок для размещения продукции на поддонах или противнях, а также 120 вешал для подвешивания колбасных батонов, сосисок, рыбы или мясных деликатесов. Комбинированная система полок и вешал позволяет одновременно обрабатывать разные типы продукции в одном цикле. Верхние вешалы используются для длинномерных изделий, полки — для продукции, требующей горизонтального размещения.
Рама оснащена колесными опорами для перемещения по цеху и закатки в камеру. Шаг между полками составляет 220 мм, что обеспечивает достаточный зазор для циркуляции дыма даже при полной загрузке. Максимальная загрузка на раму — до 50 кг.
Конструктивные особенности и материалы
Рама изготовлена из конструкционной стали с полимерным покрытием или из нержавеющей стали по выбору заказчика. Полимерное покрытие устойчиво к температурам до 150°C и влажности до 98%, что соответствует режимам работы термодымовой камеры. Нержавеющая сталь применяется в производствах с агрессивными моющими средами и при обработке продукции с высоким содержанием солей и кислот.
Z-образная форма рамы обеспечивает оптимальное заполнение камеры КТД-250. При установке двух рам зеркально, выступ одной рамы заходит во впадину другой, что позволяет использовать угловые зоны камеры и увеличить полезный объем загрузки. Полки имеют перфорацию или решетчатую структуру для свободной циркуляции дыма.
Вешалы расположены в верхней части рамы выше верхней полки. Количество вешал — 120 штук, что позволяет подвесить до 120 колбасных батонов или рыбин на одной раме. Расстояние между вешалами обеспечивает свободный доступ дыма к каждому изделию.
Технические характеристики рамы для КТД-250, Z-образной
| Параметр | Значение |
|---|---|
| Страна производства | Россия |
| Тип рамы | Z-образная под камеру КТД-250 |
| Длина, мм | 1150 |
| Ширина, мм | 1000 |
| Высота, мм | 1580 |
| Количество полок, шт | 6 |
| Шаг полок, мм | 220 |
| Количество вешал, шт | 120 |
| Загрузка максимальная, кг | до 50 |
| Материал исполнения | Конструкционная сталь с полимерным покрытием или нержавеющая сталь |
| Совместимость | Термодымовая камера КТД-250 |
| Технологические процессы | Копчение, вялка, сушка, обжарка |
Преимущества оборудования
- Z-образная конфигурация под КТД-250. Специальная форма рамы позволяет укладывать несколько единиц в камеру термодымовую КТД-250 с чередованием ориентации. При установке двух рам зеркально полезный объем загрузки увеличивается на 15-20% по сравнению с прямоугольными рамами.
- 6 полок с шагом 220 мм. Увеличенное межполочное расстояние обеспечивает свободную циркуляцию дыма даже при загрузке габаритной продукции. Шаг 220 мм подходит для обработки крупных мясных блоков, целых тушек птицы, окороков и больших рыб.
- 120 вешал в комплекте. В верхней части рамы расположены 120 вешал для подвешивания колбасных батонов, сосисок, рыбы и мясных деликатесов. Комбинированная система полок и вешал позволяет одновременно обрабатывать до 120 подвесных изделий и до 6 противней с горизонтальной продукцией.
- Загрузка до 50 кг на раму. Рама рассчитана на максимальную загрузку 50 кг, что соответствует средней загрузке одного яруса термокамеры КТД-250. При работе 4 рамами общая загрузка камеры достигает 200 кг за цикл.
- Универсальность технологических процессов. Конструкция рамы оптимизирована для всех основных процессов: копчения горячего и холодного, вялки, сушки и обжарки. Перфорированные полки и свободный доступ дыма к вешалам обеспечивают равномерную обработку при любом режиме.
- Выбор материала исполнения. По требованию заказчика рама изготавливается из конструкционной стали с полимерным покрытием или из нержавеющей стали. Второй вариант обязателен при работе с кислыми средами и агрессивной мойкой.
Z-образная конфигурация: оптимизация загрузки камеры КТД-250
Камера КТД-250 имеет определенную геометрию внутреннего объема, которую необходимо максимально заполнить для экономии энергоресурсов и повышения производительности. Z-образная форма рамы разработана специально для этой камеры. Принцип работы Z-образной системы:
- Чередование ориентации рам. Первая рама устанавливается в камеру одним боком вперед, вторая — противоположным. Выступ Z-образной формы одной рамы входит во впадину другой, что позволяет использовать угловые пространства.
- Увеличение полезного объема на 15-20%. По сравнению с установкой прямоугольных рам, Z-образные рамы заполняют камеру плотнее без потери доступа дыма к продукции.
- Равномерная циркуляция дыма. При чередовании рам между ними образуется воздушный зазор переменной ширины, который работает как распределительный канал для дыма и теплоносителя. Продукция на всех ярусах обрабатывается равномерно.
Комбинированная загрузка: полки и вешалы
Конструкция рамы предусматривает два способа размещения продукции в зависимости от ее типа и требований к обработке:
- Вешалы (120 штук). Расположены в верхней части рамы выше полок. Используются для подвешивания колбасных батонов, сосисок, рыбы хвостом вниз, мясных деликатесов. Вертикальное подвешивание обеспечивает равномерное копчение и обсушивание со всех сторон. Шаг между вешалами позволяет подвесить до 120 стандартных колбасных батонов диаметром 40-50 мм.
- Полки (6 штук). Расположены ниже вешал с шагом 220 мм. Используются для размещения продукции на противнях: мелкоштучные изделия, паштеты, рулеты, сыры, овощи. На полки также устанавливаются поддоны для сбора стекающего жира при обработке жирной рыбы или мяса.
Комбинированная загрузка позволяет в одном цикле обрабатывать до 120 подвесных изделий на вешалах и до 6 противней на полках. Это оптимальное решение для малых и средних производств с широким ассортиментом.
Экономическая эффективность и окупаемость
Экономический эффект от использования Z-образных рам для КТД-250 складывается из трех факторов: увеличение загрузки камеры на 15-20%, сокращение времени на загрузку-выгрузку за счет роликовых опор и возможность одновременной обработки разных типов продукции на полках и вешалах.
Формула для расчета окупаемости:
(Увеличение загрузки камеры, кг × себестоимость обработки 1 кг продукции × количество циклов в месяц) минус (стоимость одной рамы ÷ срок службы в месяцах). При загрузке камеры 4 рамами по 50 кг каждая, общая загрузка 200 кг за цикл. Увеличение загрузки на 20% за счет Z-формы дает дополнительные 40 кг за цикл. При себестоимости обработки 20 рублей за кг и 25 циклах в месяц, дополнительная выручка за месяц составляет 20 000 рублей. Стоимость дополнительных рам окупается за 3-4 месяца. Расчет носит информационный характер, актуальную цену уточняйте на сайте.
Резюме. Рама для продуктов к камере термодымовой КТД-250, Z-образная, предназначена для предприятий мясо- и рыбоперерабатывающей промышленности, использующих термодымовые камеры КТД-250. Главные преимущества — Z-образная конфигурация с увеличением загрузки на 15-20%, 6 полок с шагом 220 мм, 120 вешал, загрузка до 50 кг, универсальность для копчения, вялки, сушки и обжарки.
