Колбасные рамы для термодымовых камер: загрузка от 350 до 800 кг, евро-рама 1015×1000×1980 мм
Колбасные рамы предназначены для размещения, транспортировки и термообработки колбас, сосисок, мясных деликатесов, птицы и рыбы на предприятиях пищевой промышленности. Конструкция обеспечивает равномерное распределение продукта по полкам, что гарантирует одинаковую степень прокопчения и проварки всех единиц продукции. Ключевые параметры: размер евро-рамы 1015×1000×1980 мм, нагрузка на раму от 350 до 800 кг, количество полок от 8 штук с возможностью изготовления под заказ.
Назначение и конструкция колбасных рам
Колбасные рамы решают задачу компактного размещения колбасных изделий в термодымовых камерах, варочных котлах и коптильных установках. Рама представляет собой сварную пространственную конструкцию из нержавеющей или конструкционной стали с набором горизонтальных полок. На полки укладываются палки с колбасными батонами, сетки с сосисками или противни с мясными деликатесами. Конструкция рамы рассчитана на термообработку при температурах до 120°C и влажности до 98%.
Равномерная нагрузка продукта достигается за счет симметричного расположения полок относительно вертикальной оси рамы. Каждая полка имеет перфорацию или решетчатую структуру, обеспечивающую свободную циркуляцию дыма и теплоносителя между ярусами. Расстояние между полками подбирается таким образом, чтобы исключить касание продукции верхнего и нижнего уровней.
Рама оснащена колесными опорами для перемещения по цеху и закатки в термокамеры. Тип колесных опор подбирается в зависимости от нагрузки на раму и характеристик пола вашего предприятия. Для неровных бетонных полов рекомендуются усиленные колеса с полиуретановым ободом, для ровных — стандартные металлические или полиамидные колеса.
Конструктивные исполнения и материалы
Колбасные рамы изготавливаются из двух типов материалов:
- Нержавеющая сталь пищевой марки 12Х18Н10Т или AISI 304. Используется для производства копченых и варено-копченых изделий при высокой влажности. Материал устойчив к коррозии при контакте с рассолами, дымом и моющими средствами. Рекомендуется для предприятий с ежедневной санитарной обработкой оборудования.
- Конструкционная сталь с полимерным покрытием. Применяется для сухих процессов варки без агрессивных сред. Покрытие устойчиво к температурам до 150°C. Более экономичный вариант для небольших производств.
По желанию заказчика рамы могут изготавливаться с определенным количеством полок от 4 до 12 штук. Увеличение количества полок повышает загрузку камеры, но требует большего расстояния между ярусами для свободной циркуляции дыма. Инженеры рассчитывают оптимальную компоновку под конкретный тип продукции.

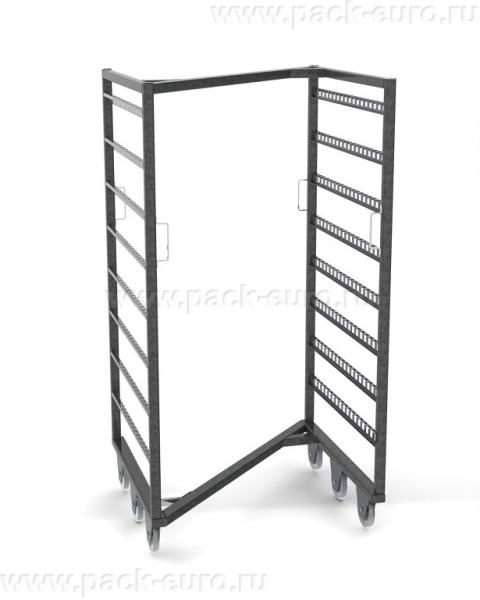

Рамы могут иметь Z-образную конфигурацию, как вариант для камеры термодымовой КТД-100. Z-образная форма обеспечивает более плотную установку рам в камере при сохранении доступа теплоносителя ко всем полкам. Такие рамы укладываются в камеру с чередованием ориентации, что минимизирует затенение продукции.
Технические характеристики колбасных рам
| Параметр | Значение |
|---|---|
| Производство | Россия |
| Тип рамы | Евро-рама, Z-образная (под КТД-100) |
| Габаритные размеры Д×Ш×В, мм | 1015×1000×1980 |
| Количество полок, шт | 8 (стандарт) |
| Материал исполнения | AISI 304 или сталь с полимерным покрытием |
| Тип колесных опор | Подбирается под нагрузку и тип пола |
| Назначение | Варка, копчение, транспортировка колбас, сосисок, деликатесов, птицы, рыбы |
| Рабочая температура, °C | до 120 |
| Влажность рабочей среды, % | до 98 |
Преимущества оборудования
- Равномерная нагрузка продукта. Симметричное расположение полок относительно вертикальной оси исключает перекос рамы при загрузке. Даже при максимальной нагрузке 800 кг распределение массы по колесным опорам остается равномерным.
- Свободная циркуляция дыма и теплоносителя. Перфорированные или решетчатые полки не создают препятствий для движения воздуха и дыма между ярусами. Каждый батон колбасы получает одинаковое количество тепла и дыма независимо от положения на раме.
- Индивидуальный подбор количества полок. Заказчик определяет необходимое количество полок от 4 до 12 штук. Для длинных батонов требуется меньше полок с увеличенным межъярусным расстоянием. Для сосисок и коротких изделий можно установить до 12 полок, увеличив загрузку камеры на 50%.
- Нагрузка от 350 до 800 кг на раму. Выбор нагрузки зависит от типа продукции и грузоподъемности пола. Для стандартных колбасных изделий достаточно 350-500 кг. Для плотных мясных деликатесов и целых тушек птицы требуется до 800 кг.
- Колесные опоры под пол заказчика. Инженеры подбирают колеса в зависимости от нагрузки и состояния пола. Полиуретановые колеса не повреждают бетонное покрытие и обеспечивают плавный ход. Полиамидные колеса рекомендуются для высоких нагрузок до 800 кг на раму.
- Z-образная конфигурация для КТД-100. Рамы в форме буквы Z укладываются в камеру термодымовую КТД-100 с чередованием, что увеличивает заполнение камеры без образования затененных зон. Плотность загрузки повышается на 15-20% по сравнению с прямоугольными рамами.
Расчет количества полок и расстояния между ними
Правильный выбор количества полок определяет качество термообработки и производительность камеры. Расстояние между полками должно обеспечивать зазор не менее 50 мм между батонами соседних уровней. Для стандартных колбасных батонов диаметром 40-60 мм межъярусное расстояние составляет 120-150 мм.
Формула расчета количества полок для рамы высотой 1980 мм:
- 4 полки. Расстояние между полками около 400 мм. Используется для крупных мясных блоков, целых тушек птицы, окороков. Вместимость рамы до 350 кг.
- 6 полок. Межъярусное расстояние около 250 мм. Стандартное решение для вареных колбас и ветчин в формах. Вместимость до 500 кг.
- 8 полок. Расстояние 150-170 мм. Рекомендуется для сосисок, сарделек, шпикачек и полукопченых колбас диаметром до 45 мм. Вместимость до 650 кг.
- 10-12 полок. Расстояние 100-120 мм. Используется для мелкоштучных изделий: охотничьих колбасок, шнуроваток, сервелатов малого диаметра. Вместимость до 800 кг.
Выбор колесных опор под условия эксплуатации
Колесные опоры — ключевой элемент колбасной рамы, определяющий безопасность перемещения. Инженеры подбирают колеса по трем параметрам:
- Нагрузка на одно колесо. Рама на 4 колесах при нагрузке 800 кг создает нагрузку 200 кг на колесо. Выбираются колеса с запасом прочности 250-300 кг.
- Тип пола. Для бетонных и цементных полов используются полиуретановые или полиамидные колеса. Для плиточных полов применяются колеса с мягким резиновым ободом, не оставляющим следов.
- Агрессивность среды. В коптильных камерах с высокой влажностью и кислотностью дыма устанавливаются колеса из нержавеющей стали с полиуретановым ободом. Стандартные стальные колеса быстро корродируют.
Экономическая эффективность и окупаемость
Экономический эффект от использования колбасных рам заключается в увеличении загрузки термодымовой камеры и снижении времени на транспортировку. Одна рама с 8 полками вмещает в 2-3 раза больше продукции, чем укладка батонов на стеллажи вручную.
Формула для расчета окупаемости:
(Прирост загрузки камеры, кг × себестоимость копчения 1 кг продукции × количество циклов в месяц) минус (стоимость одной рамы ÷ срок службы в месяцах). При увеличении загрузки камеры на 200 кг за цикл, себестоимости копчения 15 рублей за кг и 30 циклах в месяц, экономия за месяц составляет 90 000 рублей. Стоимость рамы окупается за 2-3 месяца. Расчет носит информационный характер, актуальную цену уточняйте на сайте.
Резюме. Колбасные рамы предназначены для предприятий мясоперерабатывающей промышленности, использующих термодымовые камеры для варки и копчения. Главные преимущества — нагрузка до 800 кг, количество полок от 4 до 12, выбор материала и колесных опор под конкретные условия, Z-образная конфигурация для камер КТД-100.
Запросите коммерческое предложение для вашего производства. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Инженеры Европактрейд рассчитают оптимальное количество полок и нагрузку под вашу продукцию.
