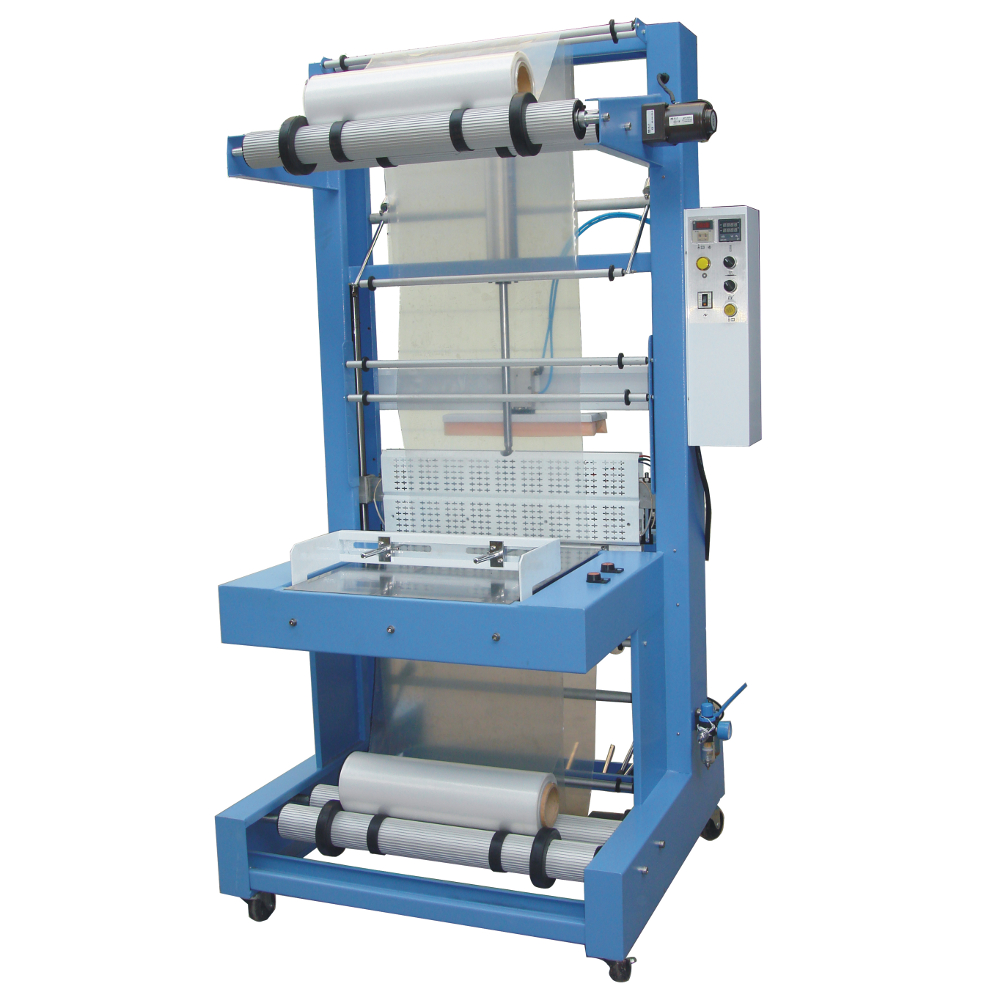

Полуавтоматический нож для запайки и обрезки TF-6540SA: размер упаковки 550×400×380 мм, производительность 6–8 групп/мин, мощность 1,5 кВт
Для предприятий, упаковывающих крупногабаритные штучные товары или выполняющих групповую упаковку мелкой продукции в термоусадочную пленку, стандартные L-образные ножи с ограничением по высоте 150–200 мм недостаточны. Полуавтоматический нож для запайки и обрезки TF-6540SA — это оборудование с максимальной высотой упаковки 380 мм, предназначенное для работы с пленками ПВХ, ПОФ, ПЕ, ПП и другими. Производительность составляет 6–8 групп в минуту при мощности 1,5 кВт и напряжении питания 220 В. Максимальные размеры упаковываемого предмета — 550×400×380 мм, максимальный вес группы — 20 кг.
Оборудование используется на производственных площадках, предприятиях пищевой промышленности, общественного питания и торговли. Продукция выставляется на конвейерную ленту вручную или при помощи пневмоподъемника, а затем попадает в рукав из термопленки. После обрезки пленки товары автоматически направляются в термокамеру для усадки пленки приобретается отдельно. Области применения: упаковка бутылок, банок, коробок, полиграфической продукции и других товаров больших габаритов, а также групповая упаковка мелкой продукции.
Конструкция и принцип работы
Аппарат TF-6540SA выполнен в напольном исполнении. Габариты: 925×1040×1920 мм, вес — 300 кг. Корпус изготовлен из крашенной стали. В составе оборудования: конвейерная лента, узел формирования рукава из термопленки, L-образный запаечный узел с обрезкой, отводящий конвейер для автоматической передачи в термокамеру, панель управления, пневматическая система с требуемым давлением воздуха 0,5–0,7 мПа.
Принцип работы: продукция выставляется на конвейерную ленту вручную или при помощи пневмоподъемника. Максимальный вес группы — 20 кг. Изделие попадает в рукав из термоусадочной пленки. Максимальная ширина используемой пленки — 620 мм, внешний диаметр рулона — 300 мм, размер втулки — 76 мм, толщина пленки — 40–80 мкм. L-образный запаечный узел сваривает и обрезает пленку по периметру. После обрезки пленки товар автоматически направляется в следующее устройство технологической цепочки — термокамеру в комплект не входит, где производится усадка пленки. Производительность составляет 6–8 групп в минуту, что соответствует до 480 упаковок в час.
Максимальные размеры упаковываемого предмета: длина 550 мм, ширина 400 мм, высота 380 мм. Толщина пленки 40–80 мкм оптимальна для большинства типов термоусадочных материалов. Высокая мощность не требуется, так как нагрев осуществляется импульсно — 1,5 кВт достаточно для качественной запайки и обрезки.
Упаковка крупногабаритных товаров: возможности и ограничения
Ключевая особенность модели TF-6540SA — максимальная высота упаковки 380 мм. Стандартные L-образные ножи ограничивают высоту 150–200 мм, что недостаточно для упаковки высокой продукции:
- Бутылки и банки высотой до 380 мм. Упаковка бутылок с напитками в термоусадочную пленку для групповой транспортировки.
- Крупные коробки. Промышленная и бытовая техника в высоких коробках, упаковка товаров для маркетплейсов.
- Полиграфическая продукция. Стопки книг, альбомов, каталогов высотой до 380 мм.
- Групповая упаковка мелкой продукции. Формирование партий из нескольких изделий на поддоне или в лотке общей высотой до 380 мм.
Максимальный вес группы 20 кг позволяет упаковывать тяжелые наборы продукции без риска поломки конвейера и запаечного узла. Пневмоподъемник опционально облегчает загрузку тяжелых изделий.
Как выбрать полуавтоматический нож для запайки и обрезки: критерии для профессионала
Первый критерий — максимальные размеры упаковки. У модели TF-6540SA максимальные габариты упаковываемого предмета: 550×400×380 мм. Пример для бутылки диаметром 100 мм и высотой 350 мм в групповой упаковке 3×4: длина паллеты 400 мм, ширина 300 мм, высота 350 мм — все параметры в пределах допустимых значений.
Второй параметр — максимальный вес группы. 20 кг — высокий показатель для полуавтоматического оборудования. Конвейер выдерживает тяжелые наборы продукции: ящики с напитками, блоки книг, упаковки сыпучих материалов.
Третий критерий — тип пленки и толщина. Аппарат работает с ПВХ, ПОФ, ПЕ, ПП и другими термоусадочными пленками толщиной 40–80 мкм. Универсальность позволяет использовать оптимальный материал под каждый тип продукции.
Четвертый параметр — производительность. 6–8 групп в минуту соответствует 360–480 упаковок в час. Это оптимально для предприятий с объемом упаковки 2000–4000 единиц в смену.
Пятый критерий — напряжение питания. Аппарат работает от сети 220 В. Мощность 1,5 кВт позволяет подключаться к стандартной розетке с автоматом на 10–16 А. Не требуется трехфазный ввод 380 В.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
TF-6540SA
|
|
Тип оборудования
|
полуавтоматический L-образный нож
|
|
Производительность
|
6–8 групп/мин (до 480 шт/ч)
|
|
Мощность
|
1,5 кВт
|
|
Напряжение питания
|
220 В
|
|
Максимальные размеры упаковки
|
550 × 400 × 380 мм
|
|
Максимальный вес группы
|
20 кг
|
|
Тип пленки
|
ПВХ, ПОФ, ПЕ, ПП и др.
|
|
Максимальная ширина пленки
|
620 мм
|
|
Толщина пленки
|
40 – 80 мкм
|
|
Внешний диаметр рулона пленки
|
300 мм
|
|
Размер втулки пленки
|
76 мм
|
|
Давление воздуха
|
0,5 – 0,7 мПа
|
|
Материал корпуса
|
крашеная сталь
|
|
Габариты Д×Ш×В
|
925 × 1040 × 1920 мм
|
|
Вес
|
300 кг
|
|
Способ установки
|
напольный
|
|
Гарантия
|
6 месяцев
|
Преимущества оборудования
- Максимальная высота упаковки 380 мм и вес группы 20 кг. В отличие от стандартных L-ножей с ограничением 150–200 мм, TF-6540SA позволяет упаковывать высокие бутылки, банки, коробки и формировать группы мелкой продукции высотой до 380 мм. Усиленная конструкция конвейера выдерживает вес до 20 кг.
- Широкая совместимость с пленками: ПВХ, ПОФ, ПЕ, ПП толщиной 40–80 мкм. Универсальность по типам пленки позволяет использовать оптимальный материал под каждый вид продукции. Толщина 40–80 мкм перекрывает потребности большинства производств.
- Автоматическая передача в термокамеру после обрезки. Упакованный товар автоматически направляется в следующее устройство технологической цепочки. Оператору не нужно вручную перемещать тяжелые упаковки весом до 20 кг. Снижение физической нагрузки и ускорение цикла.
- Питание от сети 220 В при мощности 1,5 кВт. Подключение к стандартной розетке без трехфазного ввода 380 В. Не требуется вызов электрика для монтажа отдельной силовой линии. Экономия на подключении до 15 000–30 000 руб.
- Производительность 6–8 групп в минуту. Высокая скорость для полуавтоматического оборудования. При групповой упаковке 12 бутылок в группе производительность достигает 72–96 бутылок в минуту. Экономия времени по сравнению с поштучной упаковкой.
- Возможность загрузки пневмоподъемником. Опционально продукция выставляется на конвейерную ленту при помощи пневмоподъемника. Это особенно важно для тяжелых групп весом 15–20 кг. Снижение физической нагрузки на оператора до минимума.
Упаковка высоких и тяжелых групп продукции: технические решения
Стандартные L-образные ножи имеют ограничения по высоте 150–200 мм и весу 5–10 кг. Этого недостаточно для многих производственных задач. Модель TF-6540SA спроектирована для работы с крупногабаритной продукцией.
Основные технические решения, обеспечивающие возможность упаковки высоких и тяжелых групп:
- Увеличенный вертикальный зазор запаечного узла. Высота рабочей зоны 380 мм позволяет размещать высокие бутылки, банки, стопки книг и коробки. Запас по высоте составляет 30–50 мм для свободного прохода.
- Усиленная конструкция конвейера и запаечного узла. Максимальный вес группы 20 кг требует усиленных направляющих, подшипников и привода конвейера. Запаечный узел с пневматическим приводом создает усилие, достаточное для сварки толстых пленок на большой площади.
- Пневматическая система с давлением 0,5–0,7 мПа. Обеспечивает стабильное усилие прижима независимо от веса упаковки. Пневматика компенсирует перепады высоты при упаковке продукции разных размеров.
Рекомендованные режимы для различных типов пленок при упаковке высоких групп:
- ПВХ пленка толщиной 40–50 мкм: давление 0,5 мПа, время запайки 0,8–1,0 секунды.
- ПОФ пленка толщиной 40–50 мкм: давление 0,5–0,6 мПа, время запайки 0,6–0,8 секунды.
- Полиэтилен PE толщиной 60–80 мкм: давление 0,6–0,7 мПа, время запайки 1,2–1,5 секунды.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене поштучной упаковки на групповую с использованием полуавтоматического ножа TF-6540SA. Пример: упаковка бутылок с напитками. Поштучная упаковка 12 бутылок занимает 12 циклов на ручном L-ноже — около 2 минут. Групповая упаковка 12 бутылок в одной группе на TF-6540SA занимает 1 цикл — 10 секунд. Экономия времени на 1000 бутылок: при поштучной упаковке — 1667 минут (27,8 часа), при групповой — 139 минут (2,3 часа). Экономия на оплате труда при ставке 400 руб/час — около 10 000 руб на 1000 бутылок.
Дополнительный эффект — экономия пленки. Групповая упаковка расходует меньше пленки на единицу продукции по сравнению с поштучной. При упаковке 12 бутылок в группу расход пленки сокращается на 30–40%. При объеме 10 000 бутылок в смену экономия на пленке составляет 2000–3000 руб.
Расчет носит информационный характер. Актуальная стоимость полуавтоматического ножа TF-6540SA указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 6 до 10 месяцев.
Вывод: полуавтоматический нож для запайки и обрезки TF-6540SA предназначен для предприятий, упаковывающих крупногабаритную продукцию высотой до 380 мм или выполняющих групповую упаковку мелких товаров с весом группы до 20 кг. Главные преимущества — высота упаковки 380 мм, вес группы 20 кг, производительность 6–8 групп/мин, питание от 220 В, совместимость с ПВХ, ПОФ, ПЕ, ПП пленками. Компания Европактрейд поставляет оборудование с гарантией 6 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
