Пневматический стреппинг инструмент для ручной обвязки металлической лентой до 32 мм KZ 32/19

Пневматический комбинированный инструмент KZ 32/19: натяжение, обжим и обрезка стальной ленты до 32 мм

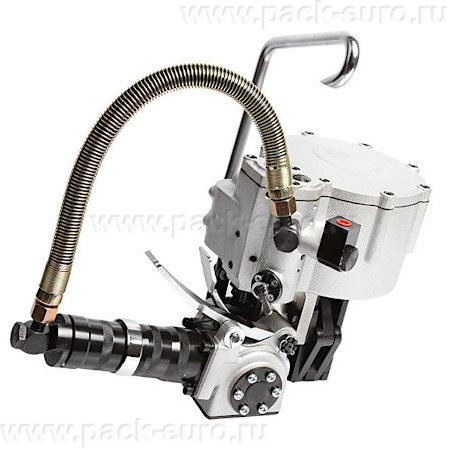

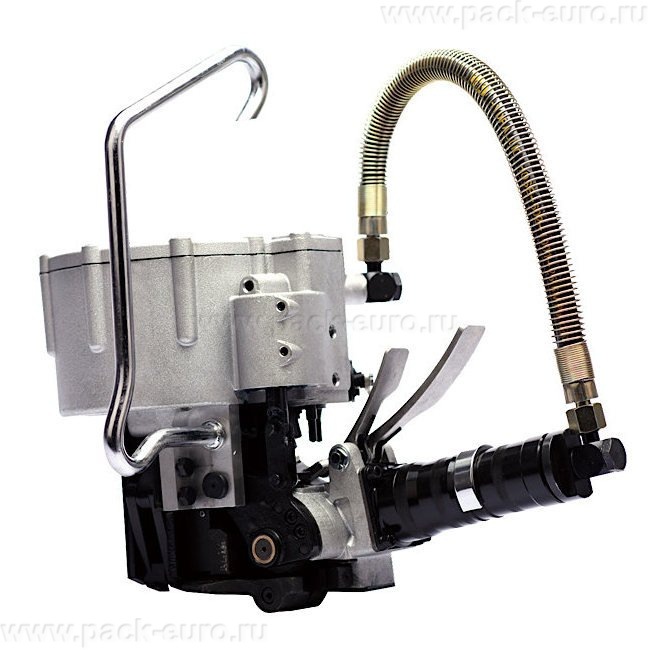

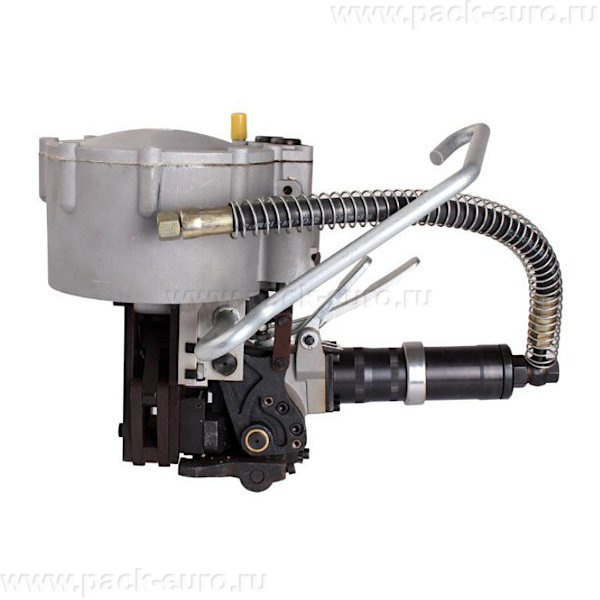

Пневматический комбинированный инструмент KZ 32/19 — это промышленное оборудование для обвязки грузов стальной лентой, объединяющее функции натяжения, обжима замка и обрезки излишков. Модель предназначена для работы с металлической лентой шириной 19, 25 или 32 мм и толщиной от 0,8 до 1,2 мм. Инструмент применяется на металлургических складах, в цехах проката, на лесопилках и предприятиях по производству стройматериалов, где требуется фиксация тяжелых грузов массой до 2-3 тонн на один поддон.

Ключевое преимущество KZ 32/19 перед механическими аналогами — пневмопривод, который обеспечивает усилие натяжения до 9800 Н (около 1000 кгс) при скорости работы, недостижимой для ручных инструментов. Устройство подключается к стандартной пневмосети давлением 3,5-6 бар и позволяет выполнять до 150-200 обвязок за смену без физической усталости оператора.

Устройство и принцип работы пневмокомбинированного инструмента KZ 32/19

Инструмент построен на базе пневматического двигателя, который вращает натяжной механизм через редуктор. Управление осуществляется двумя рычагами: один отвечает за натяжение, второй — за обжим замка. Автоматическая обрезка происходит при сбросе давления после фиксации замка. Масса устройства составляет 15 кг, что типично для промышленных пневмоинструментов данного класса и обеспечивает устойчивость при работе без дополнительного подвеса.

Конструктивные особенности модели KZ 32/19

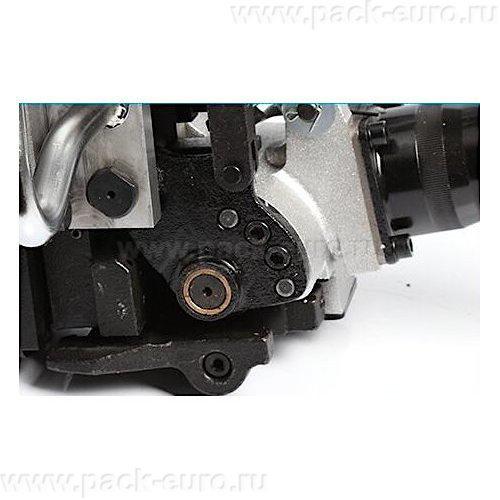

Корпус инструмента выполнен из литого алюминиевого сплава с ребрами жесткости, что снижает вес без потери прочности при нагрузках до 9800 Н. Натяжные губки имеют сменные насечки из карбида вольфрама — они захватывают стальную ленту без проскальзывания даже при наличии заводской смазки или легкой коррозии. Обжимной механизм формирует двойной замок типа «двойная скоба» или «сикилок» в зависимости от настройки.

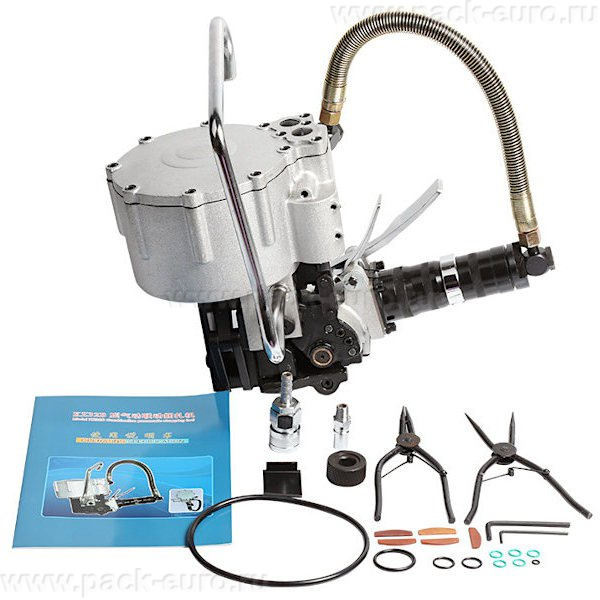

Пневматический двигатель — роторного типа с смазываемыми лопатками. Расход воздуха при рабочем цикле составляет 0,8-1,2 м³/мин при давлении 5 бар. В стандартную комплектацию входят: сам инструмент, маслораспылитель для смазки пневмодвигателя, два сменных комплекта губок под разную ширину ленты и набор уплотнительных колец для сервисного обслуживания.

Технология обвязки стальной лентой с помощью KZ 32/19

• Подготовка и заправка ленты. Стальная лента обводится вокруг груза с нахлестом 150-200 мм. Оба конца ленты укладываются между натяжными губками инструмента. Замок или скоба предварительно фиксируются на нижнем слое ленты.
• Натяжение ленты. Оператор нажимает рычаг натяжения — пневмодвигатель вращает натяжной ролик, который выбирает слабину и создает рабочее усилие до 9800 Н. Встроенный предохранительный клапан ограничивает максимальное натяжение во избежание разрыва ленты.
• Обжим замка. После достижения заданного натяжения оператор переключает рычаг в положение обжима. Пуансон деформирует замок или скобу, фиксируя оба слоя стальной ленты. Время обжима — 0,5-1 секунда в зависимости от толщины ленты.
• Обрезка и снятие инструмента. При отпускании рычага обжима автоматически срабатывает режущий механизм, отсекающий излишек ленты вровень с замком. После этого инструмент снимается с готовой обвязки.

Сферы применения пневмокомбинированного инструмента KZ 32/19

Устройство предназначено для обвязки тяжелых грузов, где требуется усилие натяжения более 500 кг и надежная фиксация, не ослабевающая со временем. Стальная лента, в отличие от полимерной, не подвержена ползучести и релаксации — натяжение сохраняется годами. KZ 32/19 используется для фиксации на поддонах металлопроката (труб, уголков, листовой стали), кирпича и бетонных блоков, пиломатериалов большого сечения, а также для внутризаводской обвязки катушек с проволокой и рулонов стали.

Инструмент работает исключительно с металлической (стальной) лентой. Использование полимерных лент ПП или ПЭТ не допускается — конструкция натяжного механизма и материал губок рассчитаны на высокую жесткость стали. Ширина ленты может быть 19 мм, 25 мм или 32 мм при толщине 0,8-1,2 мм. Рекомендуемая прочность ленты на разрыв — от 700 до 1200 МПа.

Для работы требуется пневмолиния с давлением 3,5-6 бар и производительностью компрессора не менее 400 л/мин. При давлении ниже 3,5 бар натяжение падает пропорционально, а обжимной механизм может не доработать до полной фиксации замка. При давлении выше 6 бар возможен преждевременный износ уплотнений пневмодвигателя.

Как выбрать пневматический инструмент для стальной ленты

При выборе между KZ 32/19 и аналогами учитывайте три параметра: максимальную ширину ленты, требуемое усилие натяжения и доступное давление в пневмосети. KZ 32/19 перекрывает 80% потребностей промышленных предприятий: ширина до 32 мм покрывает потребности обвязки металлопроката и стройматериалов, а усилие 9800 Н достаточно для фиксации грузов до 3 тонн.

Обратите внимание на зависимость между шириной и толщиной ленты. Для ленты шириной 32 мм максимальная толщина составляет 1,2 мм. Для ленты 19 мм с той же толщиной усилие натяжения должно быть снижено до 6000-7000 Н — иначе лента может разорваться у замка. В инструменте предусмотрена регулировка максимального натяжения под конкретную ленту.

Технические характеристики пневмокомбинированного инструмента KZ 32/19

Преимущества пневматического комбинированного инструмента KZ 32/19

• Усилие натяжения до 9800 Н. Этого достаточно для обвязки стальной лентой грузов массой до 3000 кг — пакетов металлопроката, связок труб, тяжелых бетонных блоков. Механические натяжители для стальной ленты обеспечивают не более 3000-4000 Н.
• Прочность замка 1880 кг на разрыв. Обжимная головка формирует соединение, которое выдерживает рывковую нагрузку на 20-25% выше, чем сама лента. Это гарантирует, что обвязка разрушится по ленте, а не по замку, что критично для безопасности при транспортировке.
• Ширина ленты до 32 мм включительно. Инструмент перекрывает три стандартных размера стальной ленты — 19, 25 и 32 мм. Смена ширины занимает менее 5 минут и требует только замены натяжных губок без специального инструмента.
• Высокая скорость работы. Полный цикл обвязки — от заправки ленты до обрезки — занимает 10-15 секунд. Пневмопривод не требует физических усилий оператора, что критично при выполнении 200-300 операций за смену.
• Надежность промышленного класса. Корпус из алюминиевого сплава и карбидвольфрамовые вставки губок рассчитаны на ресурс 100 000 циклов. Пневмодвигатель с маслораспылителем при ежедневной смазке работает 5-7 лет без капитального ремонта.
• Автоматическая обрезка ленты вровень с замком. Встроенный нож срезает излишек без заусенцев. Остаток ленты не выступает за габариты груза, что исключает травматизм при погрузке и повреждение соседних грузов.

Резюме: пневматический комбинированный инструмент KZ 32/19 предназначен для промышленных предприятий с объемом обвязки от 100 операций в смену, использующих стальную ленту шириной 19-32 мм. Главные преимущества — усилие натяжения 9800 Н, прочность замка 1880 кг и полная автоматизация цикла натяжение-обжим-обрезка. Инструмент окупается за 6-12 месяцев при замене ручного труда на пневматический за счет роста производительности и снижения затрат на испорченную из-за слабой обвязки продукцию.

Для расчета необходимого расхода воздуха и подбора компрессорного оборудования под ваш объем обвязки свяжитесь с техническими специалистами. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Инженеры Европактрейд помогут подобрать оптимальный режим настройки и предоставят рекомендации по сервисному обслуживанию.
