Плавитель для масла и жира ИПКС-070-01(Н): жиротопка для плавления блоков сливочного масла и растительных жиров, объём ванны 400 л, температура плавления до 140°C
Плавитель для масла и жира ИПКС-070-01(Н) — это оборудование для плавления блоков сливочного масла, растительных жиров и глазурей на жировой основе. Жиротопка представляет собой прямоугольную ванну с паровым змеевиком и сетчатой рамкой. Ключевые особенности: объём ванны 400 л, суммарная масса загружаемых блоков до 200 кг, объём пространства для приёма расплавленного жира до 250 л, температура плавления до 140°C, рабочее давление пара 5,0 кгс/кв.см, потребление пара до 50 кг/ч, размеры загружаемых блоков до 390×250×250 мм, сливной патрубок Ду50, корпус из пищевой нержавеющей стали.
Устройство, принцип работы и конструкция

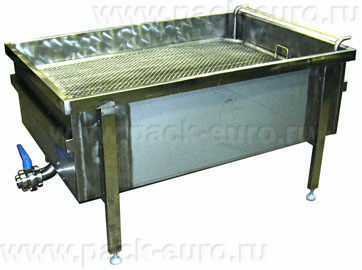

Плавитель жира ИПКС-070-01(Н) представляет собой прямоугольную ванну из пищевой нержавеющей стали. Общий объём ванны составляет 400 л, из которых до 250 л предназначено для приёма расплавленного жира. В дне ванны, для полного удаления расплавленного продукта самотеком, имеется сливной патрубок с затвором из нержавеющей стали диаметром Ду50.
Внутри ванны в горизонтальной плоскости установлен змеевик, выполненный из трубы квадратного профиля. Змеевик имеет входной штуцер для подачи пара и выходной штуцер для отвода конденсата. Пар, проходя по змеевику, нагревает его стенки, которые передают тепло воздуху в ванне и непосредственно блокам жира, уложенным на сетчатую рамку. Рабочее давление пара на входе не более 5,0 кгс/кв.см, потребление пара не более 50 кг/ч.
Для равномерного распределения нагрузки при укладке блоков расплавляемых продуктов сверху на змеевик устанавливается сетчатая рамка. Рамка предотвращает прямой контакт блоков жира с горячим змеевиком, исключая локальный перегрев и пригорание. Расплавленный жир стекает через сетку в нижнюю часть ванны. Размеры загружаемых блоков жира не должны превышать 390×250×250 мм. Плавитель выполнен из пищевой нержавеющей стали. Габариты 1500×950×700 мм, масса 90 кг.
Технологический процесс плавления жира
Процесс плавления жира в плавителе ИПКС-070-01(Н) включает несколько этапов. Подготовка. Плавитель устанавливается на ровную поверхность. Сливной патрубок подключается к приёмной ёмкости для расплавленного жира. Затвор на сливе закрыт. В пароподводящую магистраль подаётся пар давлением до 5,0 кгс/кв.см.
Загрузка блоков. Сетчатая рамка устанавливается на змеевик. Блоки сливочного масла, растительного жира или глазури укладываются на рамку в один или два слоя. Максимальная суммарная масса загружаемых блоков — 200 кг. Размеры отдельных блоков не должны превышать 390×250×250 мм.
Плавление. Пар подаётся в змеевик. Нагрев происходит до температуры плавления, которая в зависимости от типа продукта составляет 40–60°C для сливочного масла, 60–80°C для растительных жиров, 80–140°C для глазурей. При давлении 5,0 кгс/кв.см и потреблении пара 50 кг/ч нагрев 200 кг блоков до 60°C занимает 30–40 минут. Расплавленный жир стекает через сетчатую рамку в нижнюю часть ванны.
Слив и розлив. По завершении плавления открывается затвор на сливном патрубке Ду50. Расплавленный жир самотеком сливается в приёмную ёмкость. Благодаря уклону дна ванны и диаметру сливного патрубка 50 мм слив происходит за 2–3 минуты. После слива ванну очищают от остатков продукта.
Как выбрать жиротопку: критерии для технолога
При выборе плавителя для жира и масла ключевые критерии — объём ванны, способ нагрева, материал изготовления и удобство слива. Объём ванны 400 л (максимальная загрузка 200 кг) оптимален для средних и крупных кондитерских производств, перерабатывающих 500–1000 кг жира в смену. За один цикл плавится 200 кг жира, при 3–4 циклах в смену — 600–800 кг.
Паровой змеевик из квадратного профиля — наиболее эффективный способ нагрева. Пар высокого давления (5,0 кгс/кв.см) обеспечивает быстрый нагрев до 140°C. Потребление пара 50 кг/ч — экономичный расход по сравнению с электрическими ТЭНами.
Конструкция со сливом самотеком через патрубок Ду50 удобна для выгрузки. Диаметр 50 мм достаточен для быстрого слива расплавленного жира. Затвор из нержавеющей стали герметичен и долговечен. Сетчатая рамка предотвращает пригорание жира к змеевику, что облегчает очистку оборудования.
Технические характеристики плавителя ИПКС-070-01(Н)
|
Параметр
|
Значение
|
|
Объём ванны, л, не менее
|
400
|
|
Суммарная масса загружаемых блоков, кг, не более
|
200
|
|
Объём пространства для приёма расплавленного жира, л, не более
|
250
|
|
Температура плавления, °C, не более
|
140
|
|
Рабочее давление пара на входе, кгс/кв.см, не более
|
5,0
|
|
Потребление пара, кг/ч, не более
|
50
|
|
Размеры загружаемых блоков жира, мм, не более
|
390×250×250
|
|
Диаметр сливного патрубка, мм
|
50 (Ду50)
|
|
Тип нагревательного элемента
|
Змеевик из трубы квадратного профиля
|
|
Наличие сетчатой рамки
|
Да
|
|
Габаритные размеры (Д×Ш×В), мм, не более
|
1500×950×700
|
|
Масса, кг, не более
|
90
|
|
Габариты в упаковке (Д×Ш×В), мм, не более
|
1600×1050×800
|
|
Материал корпуса
|
Пищевая нержавеющая сталь
|
|
Продукты
|
Сливочное масло, растительные жиры, глазури
|
Преимущества оборудования
- Большой объём ванны 400 л и загрузка 200 кг. За один цикл расплавляется 200 кг масла или жира. За смену (3–4 цикла) — 600–800 кг. Этого достаточно для среднего кондитерского цеха.
- Экономичный паровой нагрев (потребление 50 кг/ч). По сравнению с электрическими жиротопками эксплуатационные затраты ниже в 2–3 раза. При стоимости пара 1500 руб./тонна затраты на один цикл — 75 руб.
- Высокая температура плавления до 140°C. Позволяет расплавлять не только сливочное масло, но и тугоплавкие глазури и жиры.
- Змеевик из квадратного профиля — большая площадь теплопередачи. Квадратное сечение обеспечивает площадь теплопередачи на 27% больше, чем круглая труба, что ускоряет нагрев и снижает расход пара.
- Сетчатая рамка — защита от пригорания. Блоки жира не соприкасаются с горячим змеевиком. Пригорание исключено, качество продукта сохраняется.
- Слив самотеком через патрубок Ду50. Диаметр 50 мм и уклон дна обеспечивают полный слив за 2–3 минуты. Затвор из нержавеющей стали герметичен и долговечен.
- Корпус из пищевой нержавеющей стали. Материал устойчив к воздействию жирных кислот, не ржавеет, легко моется.
Экономическая эффективность и окупаемость
Пример расчёта для кондитерского цеха, перерабатывающего 600 кг сливочного масла в смену (3 цикла по 200 кг). Экономия на электроэнергии по сравнению с электрической водяной баней: электрическая ванна потребляет 45 кВт·ч на цикл (270 руб.), паровая жиротопка — 75 кг пара (112,5 руб.). Экономия на цикле — 157,5 руб., на смене — 472,5 руб., за месяц — 10 395 руб.
Экономия на оплате труда: жиротопка работает автоматически, не требует постоянного присутствия оператора. Экономия на ФОТ — 25 000 руб./месяц.
Экономия на потерях продукта: потери масла на пригорание снижаются с 1–2% до 0,2–0,5%. При переработке 600 кг масла в день экономия составляет 3–9 кг масла, при цене 200 руб./кг — 600–1800 руб./день, 13 200–39 600 руб./месяц.
Окупаемость жиротопки при цене 223 693 руб. и ежемесячной экономии 48 600–74 995 руб. составляет 3–4,5 месяца. Расчёт носит информационный характер.
Плавитель для масла и жира ИПКС-070-01(Н) — решение для кондитерских цехов, производств маргаринов и глазурей. Ключевые преимущества: объём ванны 400 л, загрузка 200 кг, паровой нагрев, температура до 140°C, змеевик из квадратного профиля, сетчатая рамка, слив самотеком Ду50.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение и помощь в расчёте точной окупаемости.
