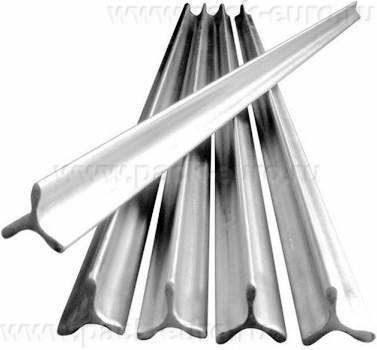

Перекладина для колбасных рам 3-х лучевая

Перекладина для колбасных рам 3-х лучевая (пищевой алюминий АД-31, нагрузка до 18 кг/м)

На мясоперерабатывающих предприятиях и в колбасных цехах оснастка для термокамер напрямую влияет на равномерность прокопчения, сохранность продукции и эффективность использования рабочего объема. Круглые палки из нержавеющей стали тяжелы, дороги и создают избыточную нагрузку на рамы, а также не фиксируют батоны от скатывания. Перекладина для колбасных рам 3-х лучевая — это специализированный элемент технологической оснастки, предназначенный для навешивания колбасных изделий при термической обработке, сушке и копчении в термокамерах. Конструкция перекладины обеспечивает равномерное распределение нагрузки и удобное размещение продукции, что позволяет повысить эффективность использования внутреннего объема термокамер. Купить перекладину для колбасных рам 3-х лучевую — значит увеличить загрузку камеры на 15-20% без дополнительных инвестиций в оборудование.

Концепция и технологические преимущества

Перекладина разработана с учетом требований современных мясоперерабатывающих производств, где важны не только прочность и надежность оснастки, но и максимальная эффективность использования рабочего пространства. Трехлучевая конструкция позволяет размещать большее количество продукции на одной перекладине по сравнению с классическими круглыми палками, увеличивая загрузку камеры без изменения ее габаритов. Использование пищевого алюминия обеспечивает малый вес изделия (всего 235 г/п.м), что снижает нагрузку на рамы и упрощает работу персонала при загрузке и выгрузке продукции. Высокая грузоподъемность — до 18 кг на погонный метр — делает перекладину универсальной для различных видов колбасных изделий.

• Трехлучевая конструкция (звездочка): В отличие от круглых палок, где батоны скатываются и слипаются, трехлучевая форма фиксирует каждую колбасу в «пазухе» между двумя лучами. Расстояние между соседними батонами остается постоянным, дым и горячий воздух омывают каждую единицу продукции со всех сторон. Исключается брак в виде непрокопченных участков («слипушки»). Увеличение плотности размещения — до 15-20% по сравнению с круглыми палками.
• Материал — пищевой алюминий АД-31: Алюминиево-магниево-кремниевый сплав АД-31 (аналог 6063 по международной классификации) обладает высокой коррозионной стойкостью в условиях повышенной влажности, дыма и перепадов температур (от сушки при 40°C до варки при 100°C). Не ржавеет, не требует окраски, не взаимодействует с солевыми растворами и рассолами. Разрешен для контакта с пищевыми продуктами по ТР ТС 005/2011.
• Малый вес (235 г/п.м): Алюминий почти в 3 раза легче нержавеющей стали (нержавейка — около 600-700 г/п.м). Колбасная рама (например, 30 перекладин на камеру КВК-200) выдерживает на 10-12 кг меньше собственного веса оснастки — остается больше полезной нагрузки под продукт. Оператору легче загружать и выгружать рамы: усталость снижается, производительность растет.
• Грузоподъемность до 18 кг/м: Каждый погонный метр перекладины выдерживает до 18 кг колбасных батонов. Для стандартной перекладины длиной 950 мм — это 17 кг. При длине 500 мм — 9 кг. Этого достаточно для 90% видов колбас (включая тяжелые вареные колбасы типа «Докторская» и «Молочная», а также полукопченые).
• Усиленная версия (до 27 кг/м, вес ~300 г/п.м): Для экстремально тяжелых батонов (например, сырокопченая колбаса диаметром 80-100 мм, ливерные колбасы в широкой оболочке). Усиление достигается за счет увеличения толщины стенки и геометрии сечения — вес возрастает незначительно (на ~25%), но нагрузочная способность вырастает на 50%.
• Индивидуальные размеры под любую термокамеру: Мы производим колбасные палки под любую длину по требованию заказчика. При значительном объеме делаем скидку. Возможно изготовление под нестандартные рамы и направляющие.
• Устойчивость к температуре и влажности: Алюминий АД-31 сохраняет свои свойства при эксплуатации в термокамерах в диапазоне от -50°C до +150°C. Не деформируется, не теряет прочность, не выделяет вредных веществ.
• Гигиеничность и простота мойки: Гладкая поверхность облегчает очистку и санитарную обработку. Алюминий АД-31 устойчив к моющим средствам (щелочным и кислотным), не впитывает жир, не накапливает запахи. Перекладины моются вручную или в посудомоечных машинах (при температуре воды до 85°C). Срок службы — более 5-7 лет при ежедневной эксплуатации.
• Совместимость: Подходит для различных типов колбасных рам и термокамер, включая КВК, КТД и другие модели. Центрирующее отверстие (диаметр 8-12 мм) и шаг между лучами стандартизированы под штыри колбасных рам.

Конструктивные особенности и технологические решения

Трехлучевая перекладина изготавливается методом прессования (экструзии) из алюминиевого сплава АД-31 с последующей механической обработкой торцов и центрирующих отверстий. Профиль имеет форму равносторонней звезды с тремя лучами, расположенными под углом 120 градусов. Угол между лучами образует естественный «желоб», в который укладывается колбасный батон. В центральной части профиля — сквозное отверстие (диаметр 8, 10 или 12 мм по спецификации заказчика) для установки на штырь колбасной рамы. Торцы перекладины скруглены — нет острых кромок, которые могли бы повредить оболочку колбасы при загрузке/выгрузке.

Почему трехлучевая, а не четырехлучевая или круглая?
Три луча — оптимальный компромисс между устойчивостью и площадью контакта. Батон ложится в желоб между двумя лучами и касается перекладины двумя точками (опорами), а третьим лучом упирается в бок соседнего батона (или остается свободным). При четырех лучах батон «болтался» бы в пазу, при круглом сечении — скатывался бы. Трехлучевая схема проверена десятилетиями на тысячах мясокомбинатов.

Материал АД-31: преимущества и ограничения
АД-31 — сплав системы Al-Mg-Si (алюминий-магний-кремний). Легирующие добавки (магний 0.6-1.2%, кремний 0.4-0.8%) придают прочность (временное сопротивление разрыву 200-240 МПа) и коррозионную стойкость в нейтральных и слабоагрессивных средах. Сплав не содержит вредных примесей (свинец, кадмий). Ограничение: алюминий не рекомендуется использовать с продуктами, имеющими pH ниже 4 (агрессивные кислые маринады на основе уксуса или лимонной кислоты) без дополнительной защиты — возможна поверхностная коррозия (образование оксидной пленки, которая не влияет на безопасность, но может изменить внешний вид). Для стандартных колбасных изделий (pH 5.5-6.5) алюминий полностью безопасен и долговечен.

Центрирующее отверстие: Выполняется сверлением после экструзии. Диаметр уточняется при заказе. Отверстие расположено строго по центру, обеспечивая балансировку перекладины на штыре рамы. Допуск на диаметр — +0.1/-0 мм, чтобы перекладина надежно фиксировалась, но легко снималась.

Обработка торцов: Торцы фрезерованы и скруглены радиусом 2-3 мм. Нет заусенцев и острых граней, которые могли бы повредить оболочку колбасы или поранить руки оператора.

Поверхность: Естественная оксидная пленка (без дополнительного анодирования, если не требуется). Гладкая, без пор и раковин. При необходимости возможно анодирование (опция) для придания дополнительной коррозионной стойкости и декоративного вида.

Технические характеристики

• Материал: пищевой алюминий АД-31: Коррозионно-стойкий, легкий, соответствует санитарным нормам. Плотность — 2.71 г/см³. Температурный диапазон эксплуатации — от -50°C до +150°C.
• Грузоподъемность: до 18 кг/м (стандартная), усиленная — до 27 кг/м: Каждый погонный метр перекладины выдерживает указанную нагрузку без остаточной деформации. Запас прочности — не менее 2.5.
• Масса: 235 г/п.м (стандартная), усиленная — ~300 г/п.м: Точная масса уточняется при конкретной длине и модификации.
• Форма: трехлучевая (звездочка), угол между лучами — 120°: Оптимальная геометрия для фиксации колбасных батонов диаметром 30-80 мм.
• Центрирующее отверстие: диаметр 8, 10 или 12 мм (по заказу): Под штыри колбасных рам. Расположение — строго по центру профиля.
• Длина: от 300 до 1200 мм (индивидуально): Изготавливается под любую длину по требованию заказчика. Стандартные длины под камеры КВК: 500 мм (КВК-100), 950 мм (КВК-200/300/600/900).
• Толщина стенки: 2.5-3.5 мм в зависимости от сечения: Обеспечивает жесткость при максимальной нагрузке. Прогиб при 18 кг/м — не более 2 мм на метр длины.

Рекомендуемое количество перекладин для термокамер КВК (на одну раму):

• КВК-100: 26 шт (длина 500 мм). Загрузка на раму — 130-150 кг колбасных изделий.
• КВК-200: 30 шт (длина 950 мм). Загрузка на раму — 250-300 кг. Рама двухсторонняя, батоны подвешиваются с двух сторон перекладины.
• КВК-300: 38 шт (длина 950 мм). Загрузка на раму — 350-400 кг.
• КВК-600: 76 шт (длина 950 мм) на две рамы.
• КВК-900: 114 шт (длина 950 мм) на три рамы.

При заказе перекладин для термокамер других производителей (КТД, ИПКС и др.) уточните длину и диаметр центрирующего отверстия — изготовим по вашему чертежу или образцу.

Области применения

• Мясоперерабатывающие предприятия (колбасные цеха): Навешивание вареных, варено-копченых, полукопченых, сырокопченых колбас перед термообработкой в термокамерах КВК, КТД и других моделях.
• Термокамеры для горячего и холодного копчения: Использование в коптильных и варочных камерах для равномерного размещения продукции при температурах от 20°C до 130°C.
• Производство мясных деликатесов: Навешивание карбонада, корейки, грудинки, буженины на перекладины для запекания и копчения.
• Рыбоперерабатывающие цеха: Подвес рыбы (скумбрия, сельдь, лещ, форель) для горячего и холодного копчения. Для рыбы малого размера (килька, тюлька) используются сетчатые полки вместо перекладин.
• Сыроварни: Подвес сырных головок (при использовании специальных крючков) для холодного копчения.
• Оптимизация загрузки термокамер: Замена круглых палок на трехлучевые перекладины позволяет увеличить загрузку камеры на 15-20% без каких-либо конструктивных изменений оборудования.

Экономическая эффективность и окупаемость

Расчет экономической эффективности для термокамеры КВК-200 (загрузка 200 кг, перекладины заменены с круглых на трехлучевые):

Исходные данные: Увеличение плотности загрузки при переходе с круглых палок на трехлучевые перекладины — минимум 15% (за счет фиксации батонов и уменьшения расстояния между ними). Средняя загрузка камеры до замены: 200 кг. Дополнительная загрузка после замены: 200 × 15% = 30 кг за цикл.

1. Дополнительный доход за цикл
Прибыль с 1 кг колбасной продукции (средняя): 150 руб/кг.
Дополнительный доход за цикл: 30 кг × 150 руб = 4 500 руб/цикл.
Циклов горячего копчения за смену: 3.
Дополнительный доход за смену: 4 500 × 3 = 13 500 руб/смену.
Дополнительный доход в месяц (22 смены): 13 500 × 22 = 297 000 руб/мес.

2. Снижение нагрузки на рамы и экономия веса оснастки
Комплект из 30 перекладин (длина 950 мм):
Вес алюминиевых перекладин: 30 × 0.95 м × 0.235 кг/м = 6.7 кг.
Вес аналогичного комплекта из нержавеющей стали: 30 × 0.95 × 0.65 кг/м = 18.5 кг.
Экономия веса оснастки на одной раме: 11.8 кг. При двух рамах в камере — 23.6 кг.
Эта масса может быть заменена продуктом — дополнительно 23.6 кг колбасы за цикл. При 3 циклах в смену — 70.8 кг/смену, 1 558 кг/месяц дополнительной продукции (без учета 15% плотности укладки, это уже учтено выше).

3. Экономия при покупке по сравнению с нержавеющими аналогами
Стоимость алюминиевой перекладины (длина 950 мм): ориентировочно 366 руб/шт (уточняйте актуальную цену, в задании указано 366 руб).
Стоимость перекладины из нержавейки (аналог): 550-700 руб/шт.
Экономия на комплекте из 30 шт: от 5 500 до 10 000 руб. При этом срок службы алюминиевых перекладин — не менее 5-7 лет (нержавейка — 7-10 лет), но алюминий легче и не ржавеет даже при повреждении защитного слоя (у нержавейки при повреждении пассивирующей пленки возможна точечная коррозия в среде солей).

4. Окупаемость инвестиций в перекладины
Стоимость комплекта перекладин для КВК-200 (30 шт × 366 руб): 10 980 руб.
Дополнительный доход в месяц от увеличения загрузки: 297 000 руб.
Окупаемость: 10 980 / 297 000 = 0.037 месяца (1.1 дня).
Даже при минимальных вложениях перекладины окупаются в течение нескольких дней эксплуатации, обеспечивая постоянное увеличение прибыли предприятия.

Для начальника цеха/технолога: Трехлучевые перекладины фиксируют колбасные батоны — исключается слипание и непрокопченные зоны. Качество каждой партии стабильно. Загрузка камеры увеличивается на 15-20% без дооборудования.
Для завскладом/логиста: Перекладины компактно хранятся (на специальных стеллажах или прямо на рамах в камере между циклами). Не требуют специальных условий — алюминий не ржавеет, даже если хранить в мокром виде.
Для мастера/механика: Легкий вес (235 г/п.м) снижает нагрузку на рамы и утомляемость персонала. Загрузка-выгрузка рамы с 30 перекладинами вместо стальных производится на 20-30% быстрее, снижается риск падения батонов и травм.

Перекладина для колбасных рам 3-х лучевая из алюминия АД-31 — это оптимальное соотношение цены, веса и функциональности для колбасных цехов и мясоперерабатывающих предприятий. Легкая, прочная, коррозионно-стойкая, фиксирует батоны и позволяет нарастить полезную загрузку термокамеры на 15-20% просто за счет замены оснастки. Окупаемость — 1-2 дня эксплуатации. Возможно изготовление под любую длину и усиленной версии (до 27 кг/м).

Для заказа перекладин укажите необходимую длину, количество и требуемую грузоподъемность (стандартная 18 кг/м или усиленная 27 кг/м). При объеме от 100 штук — индивидуальные скидки. Изготовление под ваши рамы — от 3-5 рабочих дней после утверждения чертежа.

Звоните: 8 (800) 500-00-14
Пишите: info@pack-euro.ru

Материал — пищевой алюминиевый сплав АД-31. Трехлучевой профиль. Длина — от 300 до 1200 мм под заказ. Диаметр центрирующего отверстия — 8, 10 или 12 мм (по спецификации заказчика). Стандартная грузоподъемность — 18 кг/п.м (масса 235 г/п.м). Усиленная (тяжелая) — 27 кг/п.м (масса ~300 г/п.м). Цена указана за перекладину длиной 950 мм в стандартном исполнении. При заказе партии от 200 шт. — скидка 5-10%. Изготовление нестандартных размеров — от 3 рабочих дней после утверждения чертежа.
