Паллетоупаковщик Dracon 100F (D-1650, H-2700, Servo): сервоприводное управление предрастяжением для стабильного натяжения пленки на грузах до 2000 кг
Проблема: при обмотке высоких паллет (от 1800 мм) стандартные каретки с асинхронными моторами не поддерживают постоянное натяжение на всем протяжении цикла — в верхней зоне пленка ослабевает, в нижней — перетягивается. Паллетоупаковщик Dracon 100F с сервоприводным управлением предрастяжения решает эту задачу: сервоприводы корректируют скорость вращения валов в реальном времени, поддерживая коэффициент растяжения с точностью ±2% на всей высоте груза до 2400 мм. Главная задача — обеспечить равномерное натяжение пленки независимо от конфигурации поддона, исключив повреждения хрупких грузов и слабую фиксацию тяжелых.
Почему асинхронные моторы проигрывают сервоприводам на разнородных грузах
Три ограничения, которые возникают при использовании кареток с нерегулируемым или ступенчатым управлением растяжением:
- Просадка натяжения при изменении нагрузки — асинхронный мотор не компенсирует увеличение сопротивления при подъеме каретки вверх: в верхней трети паллеты (выше 1600 мм) натяжение падает на 15–20%, пленка ложится с провисанием. Сервопривод за 0,1 секунды увеличивает крутящий момент, сохраняя заданный коэффициент.
- Рывки при старте и остановке валов — при резком старте пленка получает микроразрывы, снижая прочность на 10–15%. Для грузов с острыми углами (канистры, металлоконструкции) это приводит к разрыву пленки при транспортировке в каждом 3-м поддоне.
- Неравномерная обмотка при изменении диаметра рулона — по мере расходования пленки диаметр рулона уменьшается, изменяется линейная скорость подачи. Асинхронный мотор не адаптируется, коэффициент растяжения плавает в диапазоне ±15% от заданного. Сервопривод с обратной связью по скорости поддерживает параметр с точностью ±2%.
Устройство и принцип работы паллетоупаковщика Dracon 100F с сервоприводом

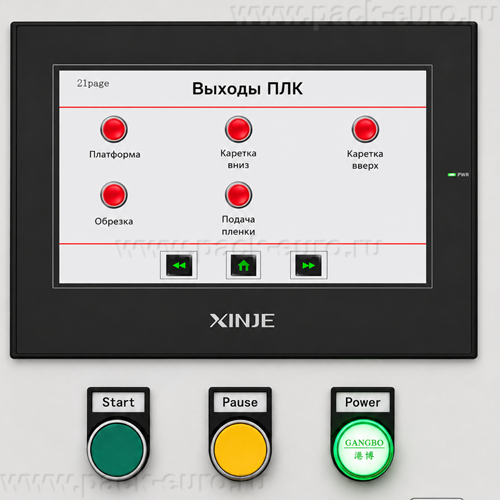

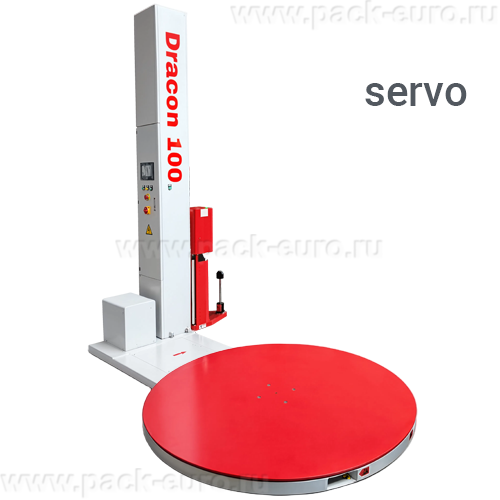

Конструкция: поворотный стол диаметром 1650 мм с цепным приводом, вертикальная колонна высотой 2700 мм, каретка с двумя сервоприводами, управляющими валами предварительного растяжения. Сервоприводы подключены к контроллеру с обратной связью по току и скорости, что обеспечивает моментальную коррекцию параметров. Управление — через сенсорную панель с русскоязычным интерфейсом и пульт ДУ. Фотоэлемент на каретке сканирует высоту груза.
Пошаговый цикл: оператор устанавливает поддон (евро 1200×800 или финский 1200×1000 мм) на стол, фиксирует конец пленки. Через сенсорную панель выбирает одну из 10 сохраненных программ или задает параметры вручную: коэффициент предрастяжения (в диапазоне 100–400%), скорость вращения стола, скорость подъема/опускания каретки, количество витков в верхней и нижней зонах. Запуск — с пульта ДУ или кнопки на панели. Сервоприводы синхронно разгоняют валы до заданной скорости растяжения, контроллер отслеживает нагрузку и корректирует параметры при каждом изменении высоты каретки. По завершении цикла стол автоматически позиционируется в стартовую точку с точностью ±5 мм.
Комплектация по умолчанию: стол D-1650, колонна H-2700, каретка F с двумя сервоприводами (регулируемое предрастяжение 100–400%), сенсорная панель, пульт ДУ, фотоэлемент. Опции не предусмотрены — модель поставляется в фиксированной высокоточной конфигурации.
Ключевые конструктивные особенности Dracon 100F (Servo)
- Два сервопривода на каретке — независимое управление подачей и отбором пленки — скорость вращения каждого вала регулируется отдельно с шагом 1 об/мин. Это позволяет задавать коэффициент растяжения от 100 до 400% с точностью ±2% и менять его в любой момент цикла, если конструкция груза требует адаптации.
- Мгновенная реакция на изменение нагрузки — энкодеры сервоприводов передают данные о крутящем моменте 1000 раз в секунду. При увеличении сопротивления (например, при прохождении острого угла паллеты) контроллер за 0,05 секунды увеличивает усилие, предотвращая проскальзывание пленки.
- Равномерная обмотка по всей высоте 2400 мм — благодаря сервоприводам коэффициент растяжения остается стабильным независимо от высоты подъема каретки. Для груза высотой 2200 мм разница в натяжении между нижним и верхним витком не превышает 3% (против 18–20% у асинхронных систем).
- Плавный пуск и остановка валов предрастяжения — ускорение нарастает за 0,5 секунды по программируемому профилю (S-образная кривая). Это исключает микроразрывы пленки в стартовой фазе, что особенно важно для легких грузов с хрупкой упаковкой.
Технические характеристики
|
Параметр
|
Значение
|
|
Диаметр поворотного стола, мм
|
1650
|
|
Высота колонны, мм
|
2700
|
|
Макс. высота упаковки, мм
|
2400
|
|
Грузоподъемность, кг
|
2000
|
|
Тип каретки
|
F, два сервопривода
|
|
Диапазон предрастяжения
|
100 – 400%
|
|
Точность поддержания коэффициента
|
±2%
|
|
Управление
|
Сенсорная панель (русский) + пульт ДУ
|
|
Количество программ памяти
|
10
|
|
Привод стола
|
Цепной
|
|
Привод каретки
|
Цепной
|
|
Частота обновления данных энкодеров
|
1000 Гц
|
|
Автоматическое позиционирование
|
Есть, возврат в точку старта
|
|
Плавный пуск/остановка
|
Есть, S-образный профиль
|
|
Гарантия, мес.
|
24
|
Преимущества модели Dracon 100F (Servo)
- Стабильная фиксация груза по всей высоте — благодаря точности сервоприводов ±2% коэффициент растяжения не меняется от нижнего витка к верхнему. Для паллеты высотой 2200 мм это означает, что пленка не ослабевает в верхней зоне, исключая риск смещения груза при транспортировке. Доля поврежденных паллет сокращается с 4–6% до 0,5–1%.
- Экономия пленки за счет точного подбора коэффициента — для хрупких грузов задается 120–150% (деформация исключена), для тяжелых — 350–400% (максимальная экономия). В сравнении с фиксированной кареткой F1 (250%) дополнительная экономия составляет 8–12% для специфических типов продукции. При загрузке 60 паллет в смену — до 15 кг пленки в день.
- Плавная работа без микроразрывов пленки — S-образный профиль ускорения сервоприводов исключает рывки при старте и остановке. Для грузов с острыми углами (канистры, трубы) это снижает вероятность разрыва пленки при обмотке до 0,1% против 3–4% на асинхронных системах.
- Быстрая адаптация к изменению диаметра рулона — энкодеры отслеживают линейную скорость подачи пленки и автоматически корректируют частоту вращения валов. При переходе с полного рулона на полупустой коэффициент растяжения остается неизменным, в отличие от систем без обратной связи, где требуется ручная подстройка каждые 30–40 паллет.
Паллетоупаковщик Dracon 100F (D-1650, H-2700, Servo) — оборудование для складов с требовательной номенклатурой: хрупкие грузы (стекло, керамика, электроника), тяжелые металлические изделия (до 2000 кг) и продукция с острыми углами (канистры, трубы, профили). Модель также востребована на производствах, где важна предсказуемость расхода пленки для бюджетирования закупок.
Три аргумента против возражений: 1) доплата за сервоприводы окупается за 8–12 месяцев за счет экономии пленки (до 15%) и снижения повреждений грузов; 2) точность ±2% — подтверждена испытаниями на стенде с нагрузкой 2000 кг и высотой 2400 мм; 3) сервоприводы не требуют обслуживания в течение 5 лет (ресурс энкодеров — 30 000 часов), в отличие от фрикционных тормозов, которые меняются каждые 6–8 месяцев при интенсивной эксплуатации.
