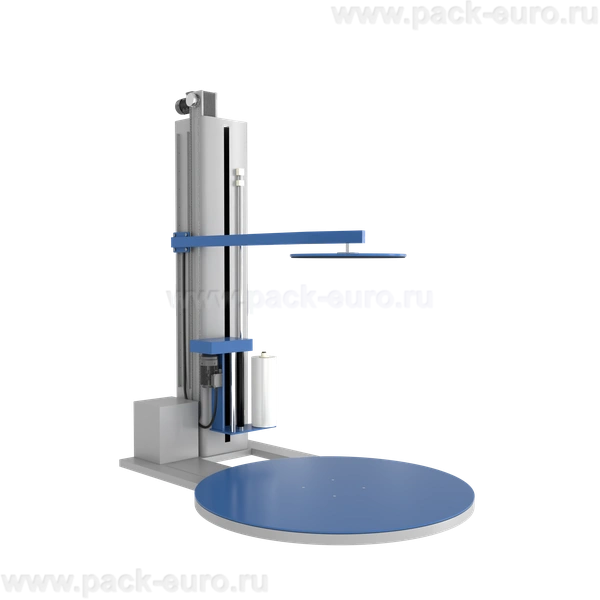

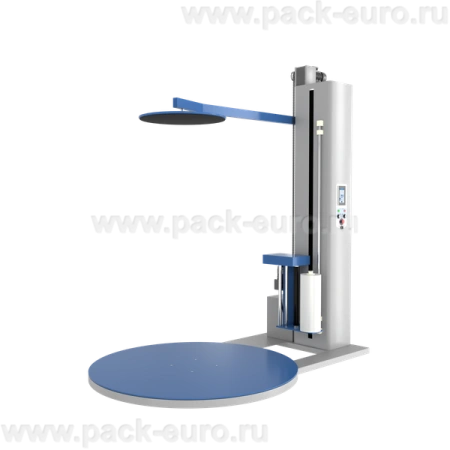

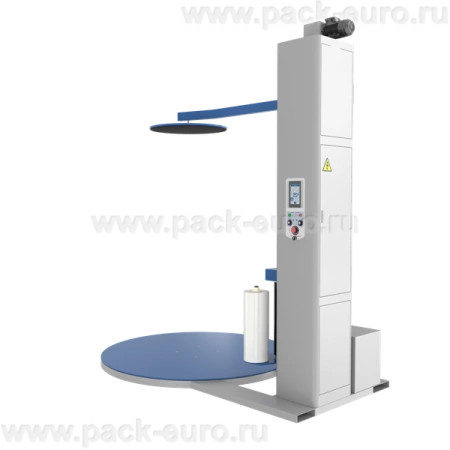

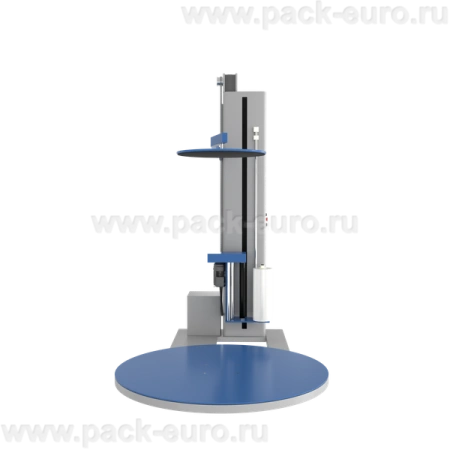

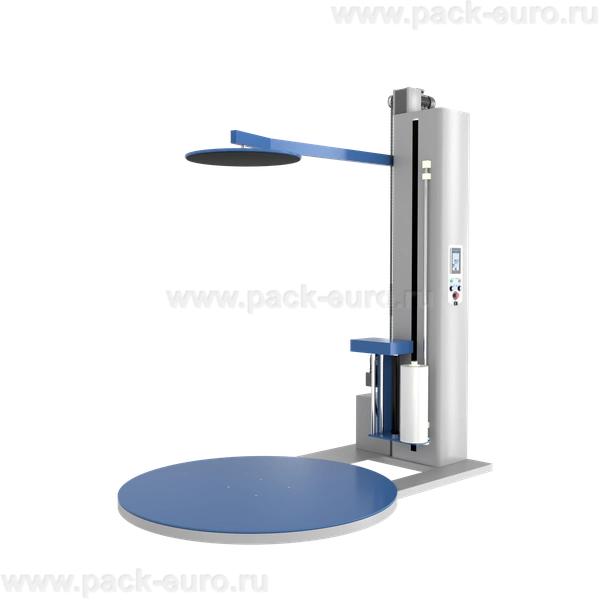

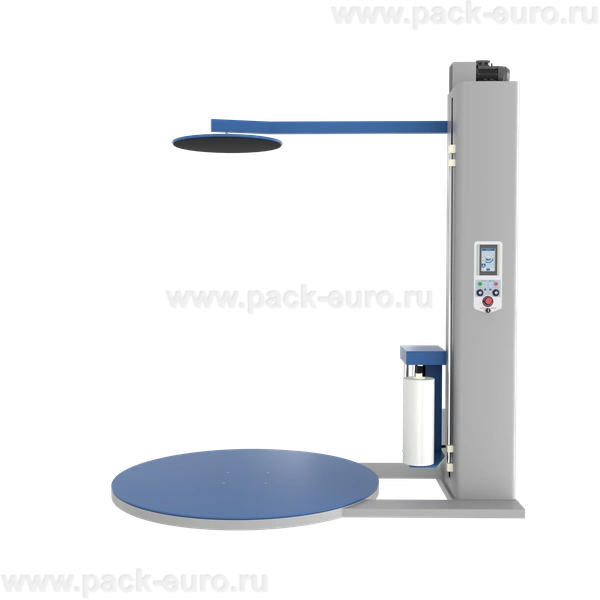

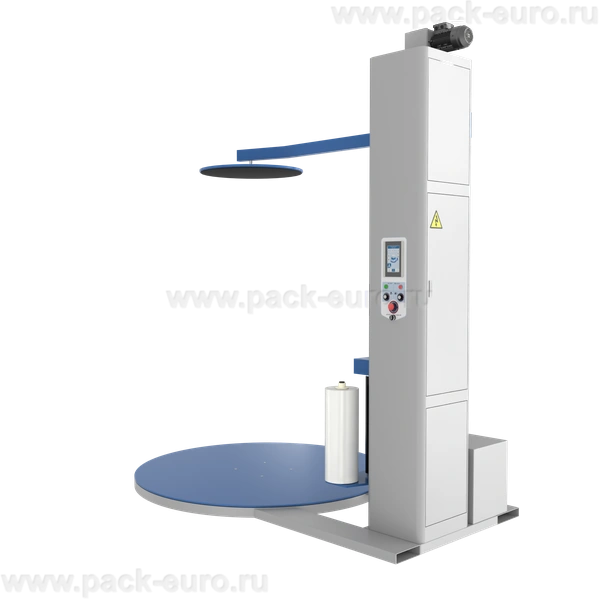

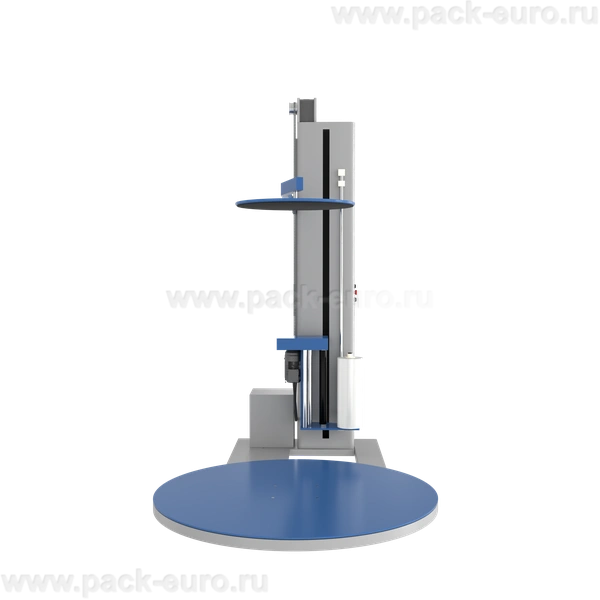

Паллетоупаковщик с прижимной плитой ПЗО BPW-2400C

Паллетоупаковщик с прижимной плитой ПЗО BPW-2400C: стабилизация нестабильных грузов при упаковке до 2400 мм

Паллетоупаковщик с прижимной плитой ПЗО BPW-2400C — это ротационная машина с поворотным столом, оснащенная верхней прижимной плитой для фиксации груза в процессе обмотки стрейч-пленкой. Оборудование решает ключевую проблему упаковки нестабильных штабелей: легких коробок, круглых изделий, мешков с сыпучими продуктами или продукции с высоким центром тяжести. Прижимная плита исключает смещение, проседание и рассыпание груза во время вращения стола. Основные козыри модели: прижим с минимальной высотой 1400 мм, допустимый вес паллеты до 1700 кг, высота упаковки до 2400 мм и цепной привод поворотного стола.

В отличие от стандартных паллетообмотчиков без прижима, данная модификация позволяет упаковывать сборные грузы, где верхние слои не имеют жесткой сцепки с нижними. Прижимная плита создает вертикальное усилие от 200 до 800 Н, удерживая штабель неподвижным относительно поддона даже при ускорении стола до 12 об/мин.

Конструкция, прижимной механизм и принцип работы

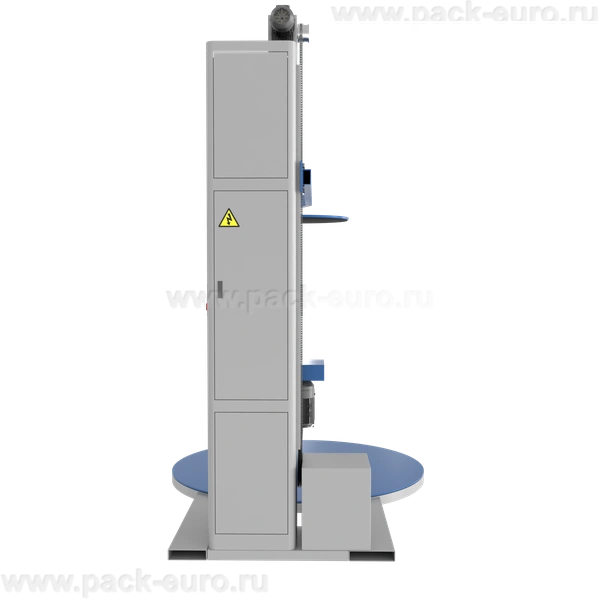

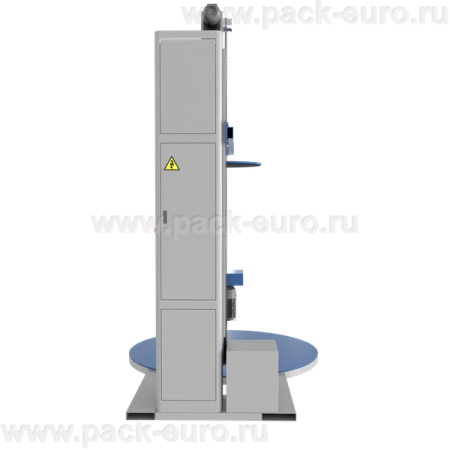

Основа паллетоупаковщика с прижимной плитой ПЗО BPW-2400C — сварная портальная рама из стального профиля 120х120 мм. Высота рамы 3870 мм обеспечивает вертикальный ход прижимной плиты в диапазоне от 1400 до 2400 мм от уровня стола. Плита выполнена из стального листа толщиной 12 мм с ребрами жесткости и имеет посадочный диаметр 1000 мм, перекрывающий стандартные паллеты.

Процесс упаковки начинается с установки паллеты на поворотный стол диаметром 1650 мм. Оператор через ЖК-дисплей задает программу или запускает автоматический режим. Прижимная плита опускается на груз с усилием, регулируемым в контроллере. Фотоэлектрические датчики фиксируют реальную высоту штабеля и передают сигнал на контроллер для ограничения хода плиты. Далее запускается вращение стола со скоростью 2,4-12 об/мин, и каретка с рулоном пленки начинает вертикальное перемещение со скоростью 1,6-4 м/мин.

Прижимная плита остается в контакте с верхом груза на протяжении всего цикла обмотки. После завершения заданного количества слоев стол останавливается, плита поднимается в исходное верхнее положение. Обрезка пленки выполняется вручную — конструкция не предусматривает автоматического ножа, что упрощает механизм прижима и снижает стоимость оборудования.

Детальное описание узлов и материалов

Привод прижимной плиты осуществляется отдельным электродвигателем 0,37 кВт через винтовую передачу с шагом 6 мм. Скорость опускания плиты регулируется от 2 до 8 м/мин. Направляющие плиты — четыре хромированных вала диаметром 40 мм с линейными подшипниками, исключающими перекос при эксцентричной нагрузке. Максимальное усилие прижима 800 Н контролируется тензодатчиком, встроенным в привод. При превышении порогового значения контроллер останавливает опускание и выдает ошибку на дисплей.

Поворотный стол диаметром 1650 мм вращается цепным приводом от двигателя 0,75 кВт. Цепная передача использует двухрядную роликовую цепь с шагом 19,05 мм, что исключает пробуксовку при пуске с грузом 1700 кг. Стол установлен на сферических роликоподшипниках, допускающих радиальную нагрузку до 5000 кг.

Каретка подъема пленки перемещается по двум вертикальным направляющим из хромированного вала 25 мм. Привод каретки — двигатель 0,2 кВт с двухцепной передачей. Система престрейча механическая, с регулировкой коэффициента растяжения от 100% до 250% сменными шестернями. Рабочие параметры стрейч-пленки: толщина 17-35 мкм, высота рулона 500 мм, внутренний диаметр 76 мм, наружный до 254 мм.

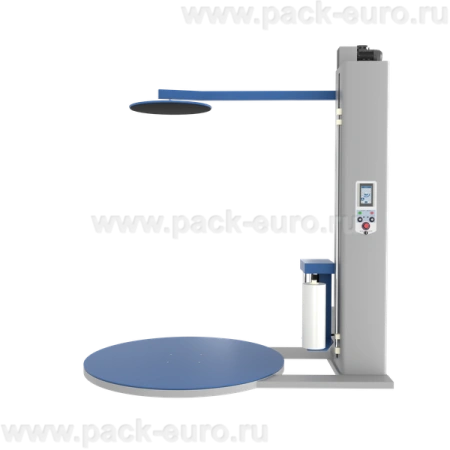

Управление осуществляется через встроенный ЖК-дисплей с меню на русском языке. Контроллер сохраняет до 5 программ, в которых фиксируются: скорость вращения стола, скорость подъема каретки, натяжение пленки, усилие прижима, количество слоев в зонах и направление обмотки. Автоматические датчики высоты работают с грузами любого цвета, включая черный.

Технические характеристики паллетоупаковщика ПЗО BPW-2400C

Преимущества паллетоупаковщика с прижимной плитой

• Стабилизация нестабильных грузов за счет прижима усилием до 800 Н. Плита удерживает штабель из легких коробок, мешков с цементом, шин или круглых бочек. При обмотке стрейч-пленкой верхние слои не смещаются относительно нижних, даже при ускорении стола 12 об/мин.
• Увеличенная высота упаковки до 2400 мм с возможностью прижима от 1400 мм. Это позволяет фиксировать высокие штабели, которые без прижима неизбежно разрушились бы под действием центробежной силы. Портал высотой 3870 мм обеспечивает запас для загрузки вилочным погрузчиком.
• Цепной привод стола с ресурсом под нагрузку 1700 кг. В отличие от роликовых механизмов, цепь не проскальзывает при пуске тяжелой паллеты и не требует замены каждые 2-3 года. Замена цепи проводится за 40 минут, стоимость детали — в пределах 5000 рублей.
• Двухцепная система привода каретки. Две параллельные цепи исключают перекос каретки при подъеме на высоту 2400 мм. Каретка с рулоном пленки весом 15 кг движется строго вертикально, обеспечивая равномерное наложение слоев без продольных морщин.
• Фотодатчики с распознаванием любого цвета, включая черный груз. Это критично для складов, где паллеты обтянуты черной термоусадочной пленкой или упакованы в черный картон. Датчики точно определяют высоту штабеля для автоматической остановки прижимной плиты.
• Память на 5 программ упаковки. Контроллер сохраняет настройки для разных типов продукции: отдельные параметры для мешков, коробок, бочек и нестандартных грузов. Переключение между программами занимает 10 секунд.

Прижимная плита: механизм работы и настройка усилия

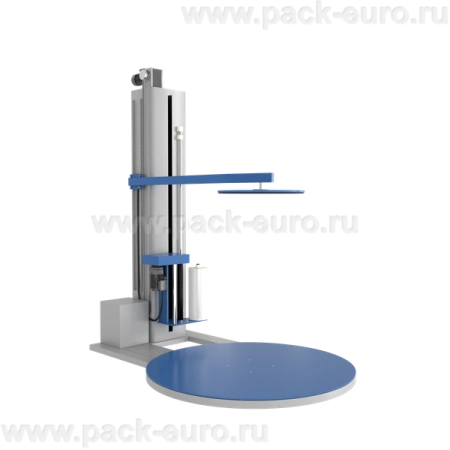

Прижимная плита представляет собой стальной диск диаметром 1000 мм с мягким полиуретановым покрытием толщиной 15 мм. Покрытие предотвращает повреждение верхнего слоя груза и компенсирует неровности штабеля до 30 мм. Плита крепится к каретке на четырех хромированных валах 40 мм с линейными подшипниками, обеспечивающими вертикальный ход от 1400 до 2400 мм над уровнем стола.

Усилие прижима регулируется двумя способами:

• Программно через ЖК-дисплей. Оператор задает усилие от 200 до 800 Н с шагом 50 Н. Контроллер управляет моментом двигателя привода плиты по обратной связи с тензодатчика. При достижении заданного усилия двигатель переходит в режим удержания.
• Механически — ограничителями хода. Для грузов с предельно низкой прочностью верхнего слоя используется режим "касание без усилия", при котором плита опускается до контакта и отключается. Удержание осуществляется только силой тяжести плиты.

Безопасность прижима обеспечивается двумя независимыми системами. Первая — лазерный датчик в центре плиты. При обнаружении препятствия на пути опускания движение останавливается за 50 мс. Вторая — механическая предохранительная скоба по периметру плиты, отключающая привод при контакте с человеком или посторонним предметом. В комплекте поставляется технический паспорт и гарантийный талон, а также инструкции по работе в текстовом и видеоформатах.

Экономическая эффективность и окупаемость

Рассчитаем экономию от снижения брака при упаковке нестабильных грузов. При ручной упаковке или обмотке на стандартном паллетообмотчике без прижима доля разрушенных штабелей составляет до 5% для легких коробок и до 15% для мешковых грузов. Стоимость восстановления одной разрушенной паллеты включает переукладку продукции и замену поврежденных единиц. В среднем по рынку эта стоимость составляет 500 рублей для продукции средней ценовой категории.

При объеме 100 паллет в смену и доле брака 10% убытки составляют 10 паллет * 500 руб = 5000 рублей в смену, 1 250 000 рублей в год. Паллетоупаковщик с прижимной плитой снижает долю брака до 0,5% за счет жесткой фиксации штабеля. Экономия на предотвращении брака — 4750 рублей в смену, 1 187 500 рублей в год.

Дополнительная экономия на стрейч-пленке за счет престрейча до 250% по сравнению с ручной обмоткой составляет 150 грамм на паллету, или 22,5 рубля при цене пленки 150 руб/кг. При 100 паллетах в смену — 2250 рублей в день, 562 500 рублей в год. Совокупная годовая экономия — 1 750 000 рублей. Стоимость оборудования уточняйте на сайте. Срок окупаемости при работе в одну смену составляет от 4 до 8 месяцев. Расчет носит информационный характер, реальные цифры зависят от стоимости продукции, доли брака и цен на расходные материалы.

Паллетоупаковщик с прижимной плитой ПЗО BPW-2400C предназначен для складов и производств, где упаковываются нестабильные штабели: легкие коробки, мешки, шины, бочки, продукция с высоким центром тяжести. Главные преимущества — прижим усилием до 800 Н, высота упаковки до 2400 мм, цепной привод стола на 1700 кг и двухцепная каретка. Модель решает проблему разрушения груза при обмотке без прижима и позволяет автоматизировать упаковку продукции, которая ранее обматывалась вручную. Оборудование поставляется с паспортом, гарантией 1 год и видеоинструкцией по запуску.
