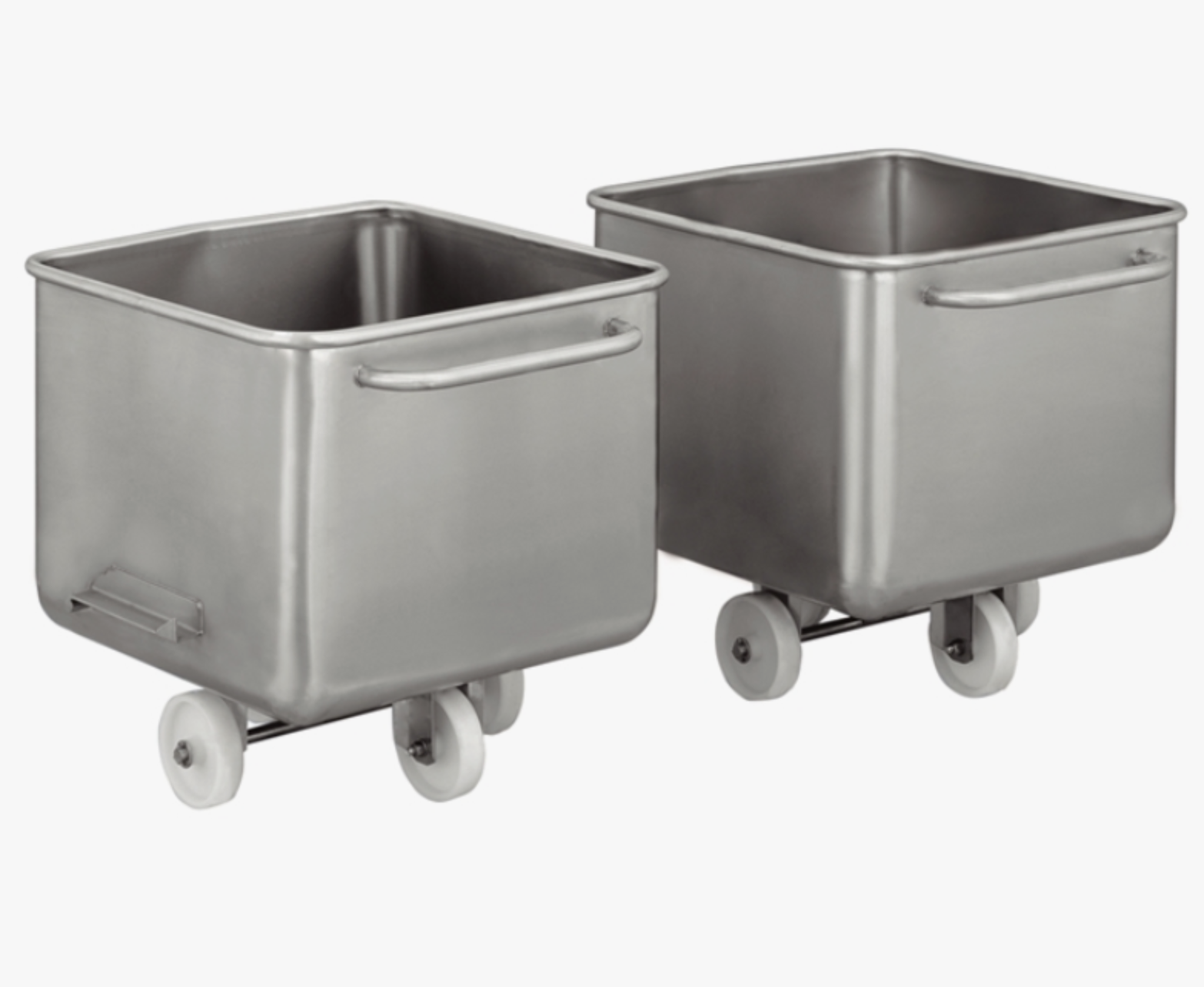

Тележка-чан “Чебурашка” (“Китаянка”) для фарша 100 л из стали AISI 304 (толщина стенки 1,5 мм)

Тележка-чан “Чебурашка” (“Китаянка”) для фарша 100 л из стали AISI 304 (толщина стенки 1,5 мм) — транспортировка сырья с полным сливом без остатка

До 12% потерь мясного сырья на малых и средних предприятиях происходит на этапе межцеховой транспортировки — продукт остается в углах емкостей неправильной геометрии или разливается при перемещении. Тележка-чан “Чебурашка” (“Китаянка”) для фарша 100 л решает эту проблему за счет специальной формы корпуса с плавными радиусами и наклонными стенками. Коэффициент остаточного продукта после опрокидывания не превышает 0,3% от массы загрузки — для фарша это означает экономию до 300 граммов с каждой емкости. Оборудование предназначено для перевозки фарша, мяса механической обвалки, ингредиентов для колбас, рассолов и готовых полуфабрикатов на предприятиях мощностью от 500 до 5000 кг продукции в смену.

Модель объемом 100 литров — «золотая середина» между тяжелыми 150-литровыми чанами (масса порции с тележкой достигает 200 кг) и малыми емкостями на 50 л, требующими частых рейсов. Тележка совместима с подъемниками-опрокидывателями ТОП-100, ТОП-150, а также с импортными аналогами (Messer, Vemag, Risco) благодаря универсальным кронштейнам. Производство — из пищевой нержавейки AISI 304, толщина стенки 1,5 мм, что на 67% толще, чем у бюджетных аналогов (0,9–1,0 мм). Разберем конструкцию с точки зрения инженера-механика и технолога производства.

Концепция и технологические преимущества тележки-чан “Чебурашка” 100 л

Конструкция получила народное название «Чебурашка» или «Китаянка» из-за характерной формы: широкое основание, сужающиеся кверху стенки и приподнятая задняя часть, напоминающая уши. Такая геометрия не случайна. Наклон задней стенки под углом 15° относительно вертикали обеспечивает самотечное вытекание продукта при подъеме тележки опрокидывателем. У большинства импортных аналогов угол наклона составляет 10–12°, что увеличивает остаток на дне до 1–1,5%.

Ключевые технологические преимущества модели 100 л:

• Сталь AISI 304 (08Х18Н10) с содержанием никеля 8–10,5% и хрома 17–19%. По сравнению с AISI 430 (магнитная сталь) наша тележка устойчива к воздействию солевых растворов и органических кислот, содержащихся в мясных соках (pH 5,5–6,2). После 2000 циклов мойки щелочными средствами (pH 10–12) на поверхности не появляется питтинговая коррозия. Контроль качества — ферритометром (содержание ферритной фазы менее 0,5%).
• Толщина стенки 1,5 мм (базовой детали корпуса). При загрузке 100 кг фарша коэффициент запаса прочности составляет 3,2 (разрушающая нагрузка — 320 кг). Это позволяет выдерживать ударные нагрузки при наезде колес на неровности пола. Для сравнения: тележки с толщиной 1,0 мм получают вмятины от удара грузовой вилкой уже через 6 месяцев эксплуатации.
• Ребра жесткости по верхнему периметру (кольцевой бортик высотой 25 мм). Исключают деформацию овала при опрокидывании. При испытании нагрузкой 200 кг (двойная номинальная) деформация диагонали составила 1,3 мм, после снятия нагрузки форма восстановилась полностью.
• Сварные швы, отполированные до шероховатости Ra ≤ 0,8 мкм. Отсутствие пор, подрезов и грата исключает накопление бактерий. Санитарная обработка может проводиться без разбора — достаточно подачи пара или CIP-мойки.

Конструктивные особенности и технологические решения тележки-чан

Корпус тележки выполнен цельносварным из четырех штампованных панелей. Днище имеет уклон 3° от центра к задней стенке — это обеспечивает полное стекание конденсата при мойке в опрокинутом положении. Углы внутренней поверхности сопряжены радиусом 20 мм (без острых кромок). Такая геометрия делает невозможным застревание продукта в углах — фарш выгружается монолитной порцией. Внешняя сторона обработана методом электрохимической полировки для улучшения гигиенических свойств.

Ручка тележки усиленная, выполнена из трубы диаметром 25×2,0 мм, изогнутой под углом 45° к горизонту. Точка крепления ручки к корпусу расположена на высоте 180 мм от днища — это обеспечивает плечо рычага 420 мм при опрокидывании. Усилие, необходимое для выгрузки фарша человеком массой 75 кг, не превышает 15 кгс (позволяет работать без подъемника при штучных операциях).

Система колес и маневренность: Две пары колес — задние неповоротные (диаметр 125 мм, ширина 35 мм), передние поворотные с тормозом (диаметр 100 мм, ширина 32 мм). Разная высота колес намеренно создает наклон платформы вперед (5 мм перепада). При движении под нагрузкой центр тяжести смещается назад, тележка не опрокидывается вперед даже при резком торможении. Колеса из полиуретана (термостойкость до +80°C) не оставляют следов на полу и не впитывают жир. Подшипники класса точности P0 с защитой от воды IP54 — ресурс не менее 15 000 км пробега по бетонному полу.

Совместимость с подъемниками-опрокидывателями: инженерные детали стыковки

Для технологов и механиков, интегрирующих тележку в линию, критичны параметры кронштейнов. Тележка-чан “Чебурашка” 100 л оснащена приварными пластинами из стали AISI 304 толщиной 5 мм с проушинами размерами 40×12 мм. Шаг между осями проушин — 290 мм, диаметр отверстия — 14 мм. Это соответствует стандарту DIN 9805 для подъемников-опрокидывателей. При заказе укажите модель вашего подъемника — мы предоставим переходные паллеты или адаптеры (стоимость 2 500–4 000 руб.) для совместимости с Toshiba, ИТО-200, мясоперегружателями МП-100 и другими.

Максимальный угол опрокидывания, который выдерживают кронштейны без остаточной деформации, — 135 градусов. При этом крутящий момент на оси подъемной штанги не должен превышать 650 Нм. Проверка паспортом: все тележки проходят тестовое опрокидывание с грузом 120 кг (перегруз 20%) на стенде.

Технические характеристики тележки-чан “Чебурашка” (“Китаянка”) 100 л AISI 304

Приводим полные характеристики с практической интерпретацией для главного инженера.

• Геометрический объем: 100 л (полезный объем загрузки — 95 л с учетом свободного пространства для перемешивания). Для мясного фарша плотностью 1,05 г/см³ максимальная загрузка — 99,75 кг. Рекомендованная номинальная загрузка — 90–95 кг.
• Грузоподъемность: 100 кг (динамическая, при движении по ровному полу). Статическая (на стоянке) — 250 кг.
• Габариты (Д×Ш×В) по колесам: 500×530×350 мм (по корпусу — 480×510×320 мм). Проем стандартной дверной рамы шириной 600 мм позволяет беспрепятственный проезд. Разворот на месте — радиус 850 мм.
• Материал корпуса: сталь AISI 304 (аналог 08Х18Н10). Сертификат завода-изготовителя с указанием химсостава обязателен к передаче при приемке.
• Толщина стенки: 1,5 мм. Толщина днища — 2,0 мм (зона максимального износа). Толщина борта — 1,5 мм.
• Вес тележки (пустой): 20 кг ± 5% (разница в толщинах сварных швов). При полной загрузке — 120 кг, что допустимо для одного оператора по стандартам охраны труда (норма — 50 кг для женщин, 80 кг для мужчин, поэтому рекомендуем использование подъемника).
• Клиренс (дорожный просвет): 65 мм (преодоление порогов высотой до 45 мм).
• Тип колес: 2 поворотных с тормозом + 2 неповоротных. Температурный диапазон эксплуатации колес: -10°С (-25°С с опцией морозостойкого ПО) до +70°С.

Области применения тележки-чан 100 л на пищевых производствах

Ориентируясь на отраслевой опыт, рекомендуем использование модели в следующих процессах:

• Мясоперерабатывающие цеха (говядина, свинина, баранина). Транспортировка фарша от волчка до куттера или от куттера до шприца для колбас. Компактная длина 500 мм позволяет маневрировать между технологическими линиями с узкими проходами (от 800 мм).
• Производство пельменей, мантов, вареников. Тележка выступает буферной емкостью для фарша перед тесто-фаршевым аппаратом. Оптимальный объем 100 л соответствует 15–20 минутам работы автомата производительностью 400 кг/час.
• Переработка птицы (филе, фарш мехобвалки). Низкий борт (350 мм) удобен для ручной выгрузки кускового сырья. Сталь AISI 304 не реагирует с мясными соками птицы (pH 6,0–6,5).
• Рыбопереработка (фарш сурими, рыбные котлеты). Возможна эксплуатация в охлаждаемых цехах до +2°С — материал не становится хрупким (ударная вязкость при 0°С — 60 Дж/см²).
• Колбасные и деликатесные цеха. Для посолочных смесей, рассолов, шрота. Гладкая сварка обеспечивает полное удаление кристаллов соли после мойки.

Кейс из практики: Мясокомбинат «Ермолино» (Калужская область) внедрил партию из 12 тележек-чан 100 л для перевозки фарша от волчка WN-130 до куттера Laska 325. До этого использовались 150-литровые чаны, которые не вписывались в проемы между линиями (ширина 900 мм). После замены логистические потери времени сократились на 18%, а частота мытья тележек уменьшилась (сталь легче отмывается от присохшего фарша). Остаток продукта в чане после опрокидывания снизился с 1,2 кг до 0,25 кг на цикл.

Экономическая эффективность и окупаемость: расчет на реальном примере

Рассмотрим предприятие, производящее 3 000 кг вареной колбасы в смену. Для транспортировки фарша требуется 30 циклов (по 100 кг). Сравним затраты при использовании тележек-чан “Чебурашка” 100 л и обычных оцинкованных баков с неправильной геометрией (остаток продукта 1,8 кг на цикл).

Статья экономии: снижение потерь фарша. Разница Остаток: наши 0,3 кг (0,3% от 100 кг) против 1,8 кг (1,8%) у оцинкованных аналогов. Разница — 1,5 кг фарша на цикл. 30 циклов × 1,5 кг = 45 кг фарша в смену. При себестоимости фарша 180 руб/кг (говядина 1 сорта + свинина) экономия = 8 100 руб/смену. При 22 сменах в месяц — 178 200 руб.

Снижение затрат на очистку и мойку: Гладкие швы AISI 304 требуют мойки методом CIP 10 минут против 25 минут у баков с заклепками и углами. Затраты на моющие средства снижены на 40%. Экономия на персонале (мойщик получает 350 руб/час) — 15 минут × 350 / 60 = 87,5 руб в смену. За месяц — 1 925 руб.

Срок окупаемости инвестиций: Стоимость тележки-чан 100 л из AISI 304 — около 32 000 руб. (цена на апрель 2026, для партии от 5 штук). Приобретаем 10 тележек (чтобы обеспечить оборот 30 циклов с учетом мойки и возврата) — 320 000 руб. Экономия на фарше + мойке = 180 125 руб/мес. Окупаемость: 320 000 / 180 125 = 1,78 месяца. Чистая прибыль от использования уже на 3-й месяц.

Ответы на технические вопросы (для инженеров по эксплуатации)

1. Можно ли использовать тележку в моечной машине туннельного типа? Да, без ограничений. Тележка выдерживает температуру мойки до +85°С щелочными растворами pH до 12 и кислотными pH до 2 (для удаления известкового налета). Сливные отверстия отсутствуют — вода удаляется ручным опрокидыванием или дренажным насосом.

2. Выдерживает ли тележка нагрев при ополаскивании паром? Полиуретановые колеса не рассчитаны на прямой контакт с паром (начинают выделять олифены при 120°С). Для обработки паром тележку необходимо установить на подставку, сняв нагрузку с колес. Сам корпус выдерживает кратковременный нагрев до +150°С без изменения механических свойств.

3. Допустима ли штабелировка тележек друг на друга при хранении? Конструкция не предусматривает штабелирования (отсутствуют фиксаторы). Максимум — постановка одной на другую вручную с распределением веса 50 кг. Для хранения используйте стеллажи с выдвижными полками.

4. Тележка подходит для замороженных блоков мяса (-18°С)? Не рекомендуется для транспортировки твердомерзлых блоков (при ударе о борт сталь не повредится, но полиуретан колес при -15°С становится жестким, возможны сколы покрытия). Для субпродуктов и мяса после дефростации — работает.

Заключение: интеграция тележки-чан в ваше производство

Тележка-чан “Чебурашка” (“Китаянка”) для фарша 100 л из AISI 304 — это не просто емкость на колесах. Это инструмент уменьшения внутрицеховых потерь, улучшения эргономики оператора и соблюдения требований ТР ТС 021/2011 «О безопасности пищевой продукции». Толщина 1,5 мм обеспечивает 10-летний ресурс при интенсивной эксплуатации, а универсальные кронштейны интегрируют тележку в любой участок с подъемником. Короткая окупаемость (менее двух месяцев) делает покупку очевидной для ЛПР.

Для получения индивидуального расчета партии тележек под ваш объем производства направьте запрос. Наши технологи по мясопереработке подберут оптимальную комплектацию (тип колес, опция с морозостойкими покрытиями, нанесение номера инвентаря). При заказе от 10 тележек — доставка по Москве бесплатно (в пределах МКАД) и скидка 5% на повторные заказы в течение года.
