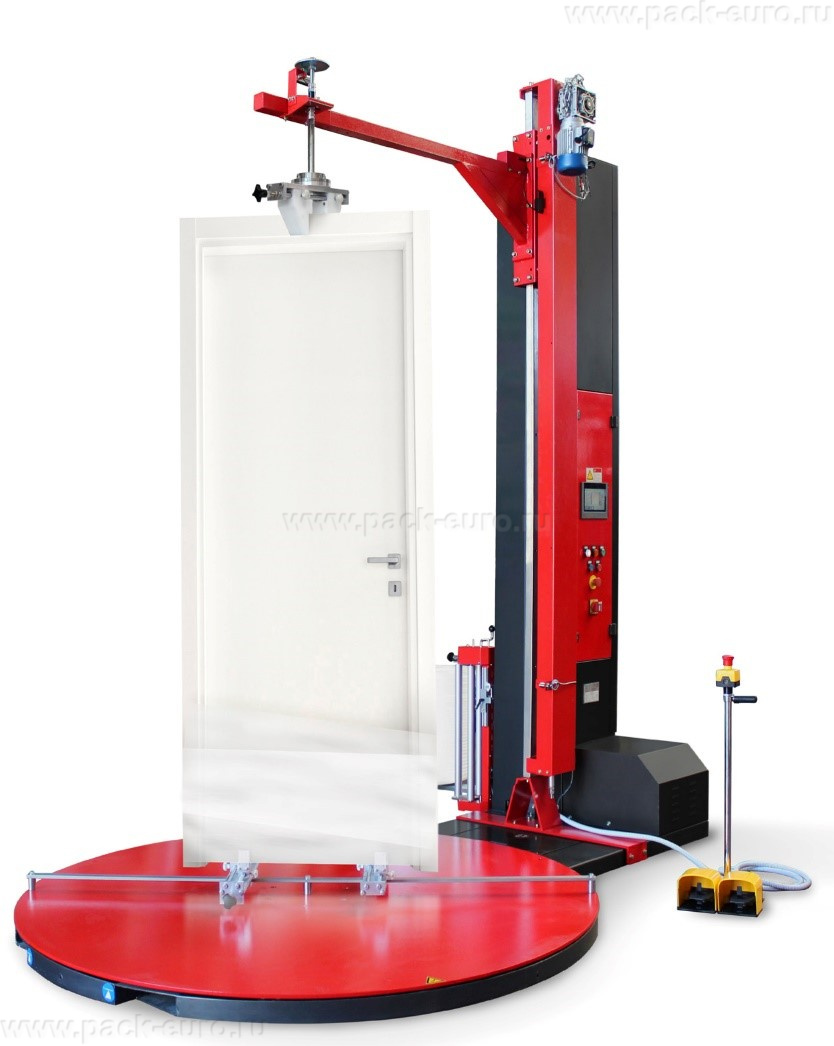

Паллетоупаковщик Pride AC (BC) для дверей и окон

Паллетоупаковщик PRIDE АС (ВС) для плоских грузов: специализированное решение для окон, дверей и мебели

Паллетоупаковщик PRIDE АС (ВС) представляет собой специализированное полуавтоматическое оборудование, разработанное для упаковки в стретч-пленку плоских и крупногабаритных грузов, таких как окна, двери, фасады, столешницы, листовые материалы и другие аналогичные изделия. В отличие от универсальных паллетообмотчиков, данная модель оптимизирована для работы с грузами, имеющими большую площадь поверхности и ограниченную толщину, что предъявляет особые требования к устойчивости и качеству обмотки.

PRIDE АС (ВС) выпускается в двух модификациях, отличающихся типом каретки: базовая версия "А" с механическим тормозом и более экономичная версия "В" с моторизированной кареткой и системой предварительного растяжения пленки (пре-стретч) до 300%. Это позволяет подобрать оптимальное решение под конкретные задачи и бюджет предприятия, занимающегося производством или продажей окон, дверей, мебели и других плоских изделий.

Концепция и специализация оборудования

Плоские грузы, такие как оконные блоки, дверные полотна или мебельные щиты, представляют особую сложность для упаковки. Они имеют большую площадь поверхности, часто обладают низкой устойчивостью при вертикальном хранении и требуют бережного обращения, чтобы избежать царапин и повреждений. Стандартные паллетообмотчики, рассчитанные на кубические грузы, могут не обеспечить необходимого качества фиксации или повредить изделие.

PRIDE АС (ВС) спроектирован с учетом этих особенностей. Ключевые конструктивные решения включают:

• Увеличенную высоту колонны (3000 мм): Позволяет обматывать высокие штабели плоских грузов, например, стопки дверных полотен.
• Низкую скорость вращения платформы (4-10 об/мин): Обеспечивает плавное вращение без рывков, что критически важно для устойчивости высоких и плоских грузов.
• Широкий диапазон регулировки скорости каретки (1-14 м/мин): Позволяет точно настроить шаг спирали для оптимального покрытия пленкой.
• Опциональный роликовый конвейер: Облегчает загрузку и выгрузку тяжелых и крупногабаритных плоских изделий.
• Высокую точность позиционирования: Благодаря фотодатчику и системе управления, обеспечивающей равномерную обмотку по всей высоте.

Конструктивные особенности и технологические решения

PRIDE АС (ВС) базируется на надежной платформе паллетообмотчиков PRIDE, но имеет ряд специализированных решений.

Основные узлы паллетоупаковщика:

• Поворотная платформа диаметром 1650 мм (опция до 2200 мм): Усиленная конструкция с низким профилем (высота всего 80 мм) обеспечивает удобство загрузки. Увеличенный диаметр платформы (опционально до 2200 мм) позволяет работать с очень крупногабаритными плоскими грузами. Платформа имеет противоскользящее покрытие.
• Вертикальная колонна высотой 3000 мм: Прочная стальная конструкция, обеспечивающая обмотку грузов высотой до 2400 мм. Это позволяет формировать высокие штабели из плоских изделий.
• Два типа кареток на выбор (А или В):
  • Модификация А (механический тормоз): Простая и надежная каретка, где натяжение пленки регулируется вручную. Бюджетное решение для небольших объемов или грузов, не требующих сверхплотной упаковки.
  • Модификация В (моторизованная с пре-стретч 300%): Каретка с двумя электродвигателями, обеспечивающая принудительное растяжение пленки до 300% перед наложением на груз. Обеспечивает максимальную экономию пленки (до 50-60%), стабильное натяжение и идеальное качество упаковки. Рекомендуется для интенсивной эксплуатации.
• Фотодатчик определения высоты груза: Автоматически сканирует высоту груза, передавая данные в контроллер для точной остановки каретки и адаптации программы упаковки.
• Система управления с ЖК-дисплеем и русифицированным меню: Интуитивно понятный интерфейс с защитой настроек паролем. Позволяет задавать все параметры упаковки, сохранять программы для разных типов изделий.
• Цепной привод поворотной платформы и каретки: Обеспечивает высокую надежность, точность и долговечность.
• Аварийный стоп, установленный под кареткой: Легкодоступная кнопка для мгновенной остановки машины.
• Прижимное устройство (опционально, с рабочим давлением 4-6 мПа): Рекомендуется для особо высоких или нестабильных штабелей плоских грузов. Фиксирует груз сверху, предотвращая его смещение при вращении.
• Роликовый конвейер (опция): Значительно облегчает загрузку и выгрузку тяжелых и крупногабаритных изделий.

Режимы работы и гибкость настроек

PRIDE АС (ВС) предлагает широкий выбор режимов и настроек для оптимальной упаковки плоских грузов.

Основные режимы работы:

• Ручной режим: Оператор с помощью кнопок управляет вращением платформы и движением каретки. Используется для единичных, нестандартных грузов или для точной настройки.
• Автоматический режим: Оператор задает параметры и запускает цикл. Машина автоматически выполняет упаковку в соответствии с программой.

Настраиваемые параметры:

• Регулировка количества витков внизу и вверху груза: Позволяет усилить фиксацию в наиболее нагруженных зонах. Для плоских грузов это особенно важно для предотвращения смещения верхних элементов.
• Регулировка скорости вращения поворотного стола (4-10 об/мин): Плавная регулировка позволяет подобрать оптимальную скорость для каждого типа груза. Для высоких и нестабильных штабелей выбирается минимальная скорость.
• Раздельная регулировка скорости каретки при поднятии и при опускании (1-14 м/мин): Уникальная функция, позволяющая задавать разный шаг спирали при движении вверх и вниз. Например, можно поднимать каретку медленно для плотной обмотки, а опускать быстро для экономии времени.
• Задержка фотоэлемента: Позволяет регулировать верхний нахлест пленки, точно настраивая, насколько выше груза должна подниматься пленка.
• Плавный старт и фиксированная остановка: Исключают смещение груза под действием инерции и обеспечивают точную остановку платформы.

Технические характеристики и их практическое значение

• Установленная мощность: 1 кВт. Экономичное энергопотребление.
• Электрические характеристики: 220 В, 50 Гц, 1 фаза. Работает от обычной сети, не требует трехфазного подключения.
• Производительность: 20-25 паллет в час. Достаточно для большинства производств плоских изделий.
• Диаметр поворотной платформы: 1650 мм (опция 1800, 2000, 2200 мм). Большой диаметр обеспечивает устойчивость крупногабаритных грузов.
• Высота поворотной платформы: 80 мм. Низкий профиль для удобства загрузки.
• Высота колонны: 3000 мм. Позволяет обматывать грузы высотой до 2400 мм.
• Максимальная высота груза: 1000-2400 мм. Широкий диапазон.
• Максимальный вес груза: 170 кг. Оптимально для плоских изделий (двери, окна, фасады).
• Скорость вращения платформы: 4-10 об/мин. Пониженная скорость для устойчивости.
• Скорость поднятия/опускания каретки: 1-14 м/мин. Широкий диапазон для тонкой настройки.
• Тип каретки А: механический тормоз.
• Тип каретки B: моторизованная с пре-стретч 300%.
• Расходный материал: стретч-пленка машинная, ширина 500 мм, толщина 17-35 мкм.
• Вес машины: 800 кг. Обеспечивает устойчивость конструкции.

Сравнение модификаций А и В

Выбор между PRIDE AC и PRIDE BC должен базироваться на объеме упаковки и требованиях к экономичности.

Экономическая эффективность

Для производства, упаковывающего, например, 50 дверных блоков в день (сформированных в 25 паллет по 2 изделия), выбор модификации B даст существенную экономию.

• Расход пленки на паллету при ручной упаковке: ~500 грамм.
• Расход на PRIDE AC: ~350 грамм (экономия 30%).
• Расход на PRIDE BC: ~200 грамм (экономия 60%).

Разница в расходе между А и В составляет 150 грамм на паллету. Для 25 паллет в день это 3,75 кг. За год (260 дней) — 975 кг. При стоимости пленки 180 руб/кг, годовая дополнительная экономия модификации B составит 175 500 рублей. Эта сумма может покрыть разницу в цене между модификациями за 1-1,5 года.

Преимущества модели PRIDE АС (ВС)

• Специализация под плоские грузы: Оптимизирована для окон, дверей, мебели.
• Выбор типа каретки (А или В): Гибкость под бюджет и задачи.
• Увеличенная высота колонны (3000 мм): Для высоких штабелей.
• Большой диаметр платформы (до 2200 мм): Для крупногабаритных грузов.
• Низкая скорость вращения (4-10 об/мин): Безопасность для нестабильных грузов.
• Широкий диапазон регулировок скорости каретки (1-14 м/мин).
• Фотодатчик определения высоты.
• Плавный старт и фиксированная остановка.
• Цепной привод стола и каретки: Надежность.
• Работа от сети 220 В.
• Русифицированное меню и защита паролем.
• Опциональный роликовый конвейер и прижим.

Сфера применения

• Оконные производства: Упаковка готовых оконных блоков.
• Дверные фабрики: Упаковка дверных полотен и коробок.
• Мебельные производства: Упаковка фасадов, столешниц, щитовых деталей.
• Производство стройматериалов: Упаковка листовых материалов (фанера, OSB, гипсокартон, сэндвич-панели).
• Склады и логистика: Упаковка плоских грузов для транспортировки.

Заключение

Паллетоупаковщик PRIDE АС (ВС) представляет собой специализированное и высокоэффективное решение для автоматизации упаковки плоских грузов. Возможность выбора между механической (А) и моторизированной с пре-стретч 300% (В) кареткой, увеличенная высота колонны, большой диаметр платформы и широкие возможности настройки делают эту модель идеальным выбором для предприятий, производящих окна, двери, мебель и другие аналогичные изделия.
