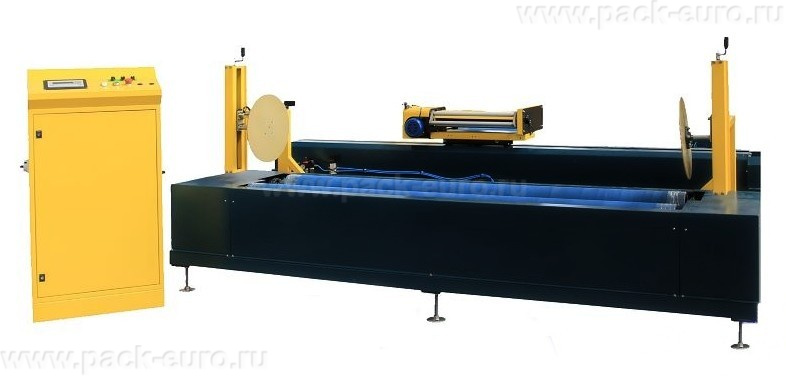

Паллетоупаковщик Pride 2200 горизонтальный для длинномерных грузов

Горизонтальный паллетоупаковщик Pride 2200: решение для длинномерных и нестандартных грузов

Горизонтальный паллетоупаковщик Pride 2200 представляет собой специализированное оборудование для обмотки стретч-пленкой длинномерных, крупногабаритных и нестандартных грузов. В отличие от вертикальных паллетообмотчиков, где груз вращается на платформе, горизонтальный упаковщик использует принцип вращения самого груза вокруг продольной оси или вращения кольца с пленкой вокруг неподвижного груза (в зависимости от модификации). Это позволяет эффективно упаковывать продукцию, длина которой значительно превышает ширину и высоту: балки, рейки, плинтуса, лестницы, мебель, строительные материалы, металлопрокат и многое другое.

Pride 2200 — это мощное и производительное оборудование, предназначенное для стабилизации, защиты от повреждений, загрязнений и влаги, а также для группировки длинномерных грузов. Модель выпускается в двух модификациях, отличающихся типом каретки, что позволяет подобрать оптимальное решение под конкретные задачи и бюджет.

Концепция горизонтальной упаковки: когда длина имеет значение

Традиционные вертикальные паллетообмотчики отлично справляются с грузами на паллетах, но оказываются бессильны, когда речь заходит о продукции, длина которой исчисляется метрами. Попытка упаковать, например, стопку досок длиной 6 метров на вертикальном паллетоупаковщике потребует либо специальной высокой арки, что технически сложно и дорого, либо вращения такого длинного груза, что приведет к его неустойчивости и опасности для окружающих.

Горизонтальные упаковщики, такие как Pride 2200, решают эту задачу принципиально иначе. Груз размещается на специальных опорных роликах или конвейере и вращается вокруг своей продольной оси. Каретка с пленкой движется горизонтально вдоль груза, обеспечивая плотную спиралевидную обмотку по всей длине. Это позволяет упаковывать грузы практически неограниченной длины (в случае Pride 2200 — до 12 000 мм и более при соответствующей комплектации).

Внедрение горизонтального паллетоупаковщика дает предприятию ряд стратегических преимуществ:

• Защита длинномерных грузов: Пленка надежно фиксирует продукцию, предотвращая ее смещение, повреждение и загрязнение при транспортировке и хранении.
• Экономия упаковочных материалов: Автоматизированная обмотка с контролируемым натяжением позволяет использовать пленку более эффективно, чем при ручной упаковке.
• Повышение производительности труда: Процесс упаковки ускоряется в разы по сравнению с ручным трудом.
• Снижение физической нагрузки на персонал: Оператору не нужно вручную обходить длинный груз с пленкой.
• Универсальность: Возможность упаковывать грузы самой разной формы — от цилиндров до прямоугольных профилей.

Конструктивные особенности и технические решения

Pride 2200 спроектирован как надежная и производительная машина для интенсивной эксплуатации. Рассмотрим его ключевые конструктивные элементы.

Основные узлы горизонтального паллетоупаковщика:

• Опорная платформа с роликовым столом: Груз устанавливается на вращающиеся ролики, которые приводят его во вращение. Высота платформы составляет 450 мм, что обеспечивает удобство загрузки. Скорость вращения роликов регулируется в диапазоне 0-45 об/мин, что позволяет адаптировать процесс под разные типы грузов. Диаметр груза может составлять от 450 до 1500 мм.
• Каретка с пленкой, перемещающаяся по горизонтальной направляющей: Каретка движется вдоль груза с регулируемой скоростью 1-4 м/мин, подавая пленку и формируя спиральную обмотку. Привод каретки — цепной, что обеспечивает надежность и точность позиционирования.
• Два типа кареток (в зависимости от модификации):
  • Модификация A (механическая каретка): Оснащена простым и надежным механическим преднатяжителем. Натяжение пленки регулируется вручную с помощью ручки (фрикционный тормоз). Это базовое решение, оптимальное для предприятий с ограниченным бюджетом и нерегулярной упаковкой.
  • Модификация B (моторизированная каретка с престрейч 300%): Оснащена системой предварительного растяжения пленки (престрейч) до 300%. Пленка принудительно растягивается перед наложением на груз, что обеспечивает максимальную экономию материала (до 50-60% по сравнению с ручной упаковкой) и более плотное, качественное облегание. Выбор этой модификации окупается при интенсивной эксплуатации.
• Фотодатчик определения длины груза: Автоматически определяет начальную и конечную точки груза, позволяя точно контролировать зону обмотки. Это исключает необходимость ручного ввода параметров и гарантирует, что пленка будет наложена именно там, где нужно.
• Система управления с PLC-контроллером и ЖК-дисплеем: Интеллектуальная система управления на базе программируемого логического контроллера обеспечивает точное выполнение всех циклов. На ЖК-дисплей выводится информация о настройках и режимах работы. Меню русифицировано для удобства операторов.
• Опциональная цветная сенсорная панель управления: Для максимального удобства и расширенных возможностей настройки может быть установлена цветная сенсорная панель с интуитивно понятным интерфейсом.
• Пульт дистанционного управления: Обеспечивает удобство и безопасность управления. Оператор может находиться на оптимальном расстоянии от работающей машины, контролируя процесс.
• Аварийный стоп, установленный под кареткой: Легкодоступная кнопка аварийной остановки, позволяющая мгновенно прекратить работу в нештатной ситуации.

Режимы работы и гибкость настроек

Pride 2200 предлагает широкие возможности для настройки процесса упаковки под конкретные типы грузов.

Основные режимы работы:

• Ручной режим: Оператор с помощью пульта дистанционного управления самостоятельно управляет вращением роликов, движением каретки и подачей пленки. Используется для единичных, нестандартных грузов или для точной настройки параметров.
• Полуавтоматический режим: Оператор задает необходимые параметры (скорости, количество витков, зоны обмотки), закрепляет пленку и запускает цикл. Машина автоматически выполняет упаковку в соответствии с программой, после чего останавливается.

Основные настраиваемые параметры:

• Регулировка количества витков пленки на концах груза: Позволяет усилить фиксацию в наиболее критичных зонах — на торцах длинномерного груза, где риск смещения выше. Можно задать разное количество витков внизу/вверху груза.
• Регулировка скорости вращения роликов (0-45 об/мин): Выбор оптимальной скорости вращения груза. Для легких или нестабильных грузов скорость можно снизить, для тяжелых и устойчивых — увеличить.
• Регулировка скорости перемещения каретки (1-4 м/мин): Определяет шаг спирали и плотность обмотки. Более высокая скорость каретки дает более разреженную обмотку, более низкая — плотную, с перекрытием витков.
• Задержка фотоэлемента: Позволяет регулировать верхний нахлест пленки на концах груза, точно настраивая зону обмотки.
• Плавный старт и фиксированная остановка: Обеспечивают плавное начало вращения груза, исключая его смещение под действием инерции, и точную остановку в заданном положении для удобства съема.

Технические характеристики и их практическое значение

Детальный анализ технических параметров позволяет точно оценить возможности оборудования для конкретного производства.

• Высота платформы: 450 мм. Удобная высота для загрузки и выгрузки грузов с помощью тележки или крана.
• Диаметр груза: 450-1500 мм. Широкий диапазон диаметров позволяет работать с самыми разными типами длинномерной продукции — от пучков реек до крупных труб.
• Длина груза: 400-2200 мм (базовая). При необходимости можно упаковывать грузы значительно большей длины (до 12 000 мм и более), размещая машину на направляющих или используя удлиненные версии.
• Максимальный вес груза: 1500 кг. Высокая грузоподъемность позволяет работать с тяжелыми металлическими профилями, бревнами, бетонными изделиями.
• Скорость вращения роликов: 0-45 об/мин (регулируемая).
• Скорость перемещения каретки: 1-4 м/мин (регулируемая).
• Установленная мощность: 900 Вт (0,9 кВт). Экономичное энергопотребление.
• Электрические характеристики: 220 В, 1 фаза, 50 Гц. Важнейшее преимущество. Машина работает от обычной однофазной сети, что упрощает и удешевляет ее установку в любом помещении.
• Вес машины: 1300 кг. Большой вес обеспечивает устойчивость конструкции и гасит вибрации при работе с тяжелыми грузами.
• Язык меню: Русский. Удобство и исключение ошибок при настройке.
• Ширина пленки: до 250 мм. Использование широкой пленки ускоряет процесс упаковки.
• Диаметр рулона пленки: до 200 мм.

Сравнение модификаций A и B

Выбор между Pride 2200A и Pride 2200B должен базироваться на объеме упаковки и требованиях к экономичности.

Рекомендация: Если вы планируете упаковывать более 20-30 грузов в день, разница в цене между модификацией A и B окупится за счет экономии пленки в течение первого года эксплуатации. Модификация B также обеспечивает более стабильное и качественное натяжение пленки.

Экономическая эффективность и окупаемость

Рассмотрим пример окупаемости для предприятия, упаковывающего длинномерные грузы.

Исходные данные (для модификации B):

• Объем упаковки: 30 грузов в день (например, пучков досок или труб).
• Стоимость стретч-пленки: 180 руб/кг.
• Расход пленки на один груз при ручной упаковке: 800 грамм (усредненно).
• Расход пленки на один груз при использовании Pride 2200B (с престрейч 300%): 320 грамм (экономия 60%).
• Количество рабочих дней в году: 260.

Расчет годовой экономии на пленке:

• Дневная экономия пленки: 30 × (0,8 кг - 0,32 кг) = 30 × 0,48 кг = 14,4 кг.
• Годовая экономия пленки: 14,4 кг × 260 = 3 744 кг.
• Годовая экономия в рублях: 3 744 кг × 180 руб/кг = 673 920 рублей.

К этой сумме следует добавить экономию на заработной плате, так как оператор тратит на упаковку значительно меньше времени. При стоимости Pride 2200B в диапазоне 500 000 – 600 000 рублей, срок окупаемости только за счет экономии пленки составит около 9-11 месяцев. Модификация A окупится за 1,5-2 года за счет более низкой цены, но при этом экономия на пленке будет меньше.

Преимущества модели Pride 2200

• Специализация на длинномерных грузах: Идеальное решение для продукции, которую невозможно упаковать на вертикальных паллетообмотчиках.
• Два типа кареток на выбор: Гибкость в выборе под бюджет и требования к экономичности.
• Высокая грузоподъемность (1500 кг): Работа с тяжелыми промышленными грузами.
• Широкий диапазон диаметров груза (450-1500 мм): Универсальность применения.
• Работа от однофазной сети 220 В: Простота подключения, экономия на электрике.
• PLC-контроллер с ЖК-дисплеем и русифицированным меню: Точность, надежность и удобство управления.
• Регулировка всех ключевых параметров: Гибкость настройки под конкретные грузы.
• Фотодатчик определения длины: Автоматизация и точность.
• Пульт дистанционного управления и аварийный стоп: Безопасность и удобство оператора.
• Цепной привод каретки: Надежность и долговечность.

Сфера применения

Благодаря своим характеристикам, Pride 2200 находит применение в самых разных отраслях, где требуется упаковка длинномерной продукции.

• Деревообработка: Упаковка погонажных изделий (рейки, плинтуса, наличники, доски, брус, фанера в пачках).
• Металлургия и металлообработка: Упаковка труб, профилей, арматуры, листового металла в рулонах, катанки.
• Производство строительных материалов: Упаковка сайдинга, утеплителя (минвата в рулонах), пластиковых панелей, профилей ПВХ.
• Мебельное производство: Упаковка готовых изделий (столешницы, ножки, царги) или комплектующих.
• Производство окон и дверей: Упаковка профилей, створок, коробок.
• Логистика и складирование: Групповая упаковка длинномерных грузов для транспортировки.
• Производство спортивного инвентаря: Упаковка лыж, сноубордов, гимнастических бревен.

Заключение

Горизонтальный паллетоупаковщик Pride 2200 представляет собой высокоэффективное решение для автоматизации упаковки длинномерных и нестандартных грузов. Возможность выбора между механической (A) и моторизированной с престрейч 300% (B) кареткой позволяет подобрать оборудование, оптимально соответствующее задачам и бюджету предприятия. Высокая грузоподъемность, широкий диапазон диаметров груза, гибкие настройки, работа от сети 220 В и надежная конструкция делают Pride 2200 идеальным выбором для деревообрабатывающих, металлургических, строительных и многих других производств.

Если вы ищете надежное оборудование для упаковки длинномерной продукции и хотите получить профессиональную консультацию по выбору между модификациями Pride 2200, свяжитесь с нашими специалистами по телефону 8 (800) 500-00-14 или напишите на email info@pack-euro.ru. Мы поможем вам подобрать оптимальную конфигурацию, рассчитать экономическую эффективность и организовать быструю доставку.
