Паллетоупаковщик Dracon 50F1: сокращение расхода стретч-пленки в 2,5 раза при низком бюджете
Проблема: для складов со средней загрузкой ручная обмотка съедает до 40 кг пленки в смену, а автоматические линии требуют вложений от 1,5 млн. Паллетоупаковщик Dracon 50F1 — полуавтоматическая модель с кареткой предварительного растяжения, которая перерабатывает 1 метр пленки в 3,5 метра полезного полотна. Главная задача — снизить ежемесячные расходы на упаковку на 35–45% без перехода на полную автоматизацию.
Почему стандартные решения не решают задачу экономии
Две типичные ошибки при выборе упаковочного оборудования для средних складов:
- Покупка дешевой поворотной платформы без растяжения — вы экономите на старте (50–60 тыс. руб.), но платите за пленку в 2 раза больше каждый месяц. За год перерасход достигает 120–140 тыс. руб., перекрывая первоначальную выгоду.
- Использование рулона без механического предрастяжения — оператор тянет пленку руками, создавая неравномерное усилие. В результате нижние слои перетянуты и рвутся, верхние — слабые. Процент повреждений груза при транспортировке вырастает до 7–9% против 1–2% у машин с контролируемым растяжением.
Каретка F1 на Dracon 50F1 снимает оба возражения: фиксированное предварительное растяжение 250% закладывается в конструкцию, а не в навыки оператора.
Устройство и принцип работы паллетоупаковщика Dracon 50F1

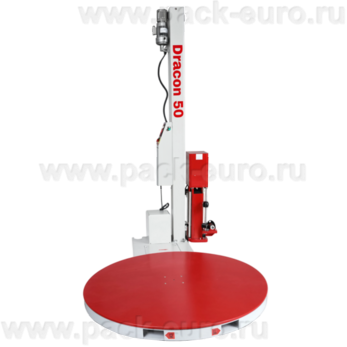

Конструкция: поворотный стол диаметром 1650 мм из толстолистовой стали, вертикальная колонна высотой 2700 мм, по которой перемещается каретка F1 с роликами предварительного растяжения. Привод стола — цепной, каретки — ременной с сервоконтролем. Управление через сенсорную панель на русском языке с обратной связью по каждому параметру.
Пошаговый цикл: оператор размещает поддон (евро 1200×800 или финский 1200×1000 мм) на платформе, фиксирует конец пленки на грузе. На панели выбирает программу или настраивает скорость вращения стола (0–12 об/мин) и вертикальное перемещение каретки. Нажатие на пульт ДУ или сенсорную кнопку запускает цикл: стол вращается, каретка поднимается вверх, фотоэлемент фиксирует верхнюю границу груза и отправляет каретку вниз. По окончании заданного числа витков стол автоматически позиционируется в стартовую точку — для следующей паллеты не нужна ручная доводка.
Базовая комплектация: поворотный стол, колонна с кареткой F1, сенсорная панель, пульт ДУ, фотоэлемент определения высоты. Опции не предусмотрены производителем — модель поставляется в фиксированной конфигурации, что упрощает выбор и исключает задержки на согласование.
Ключевые конструктивные особенности Dracon 50F1

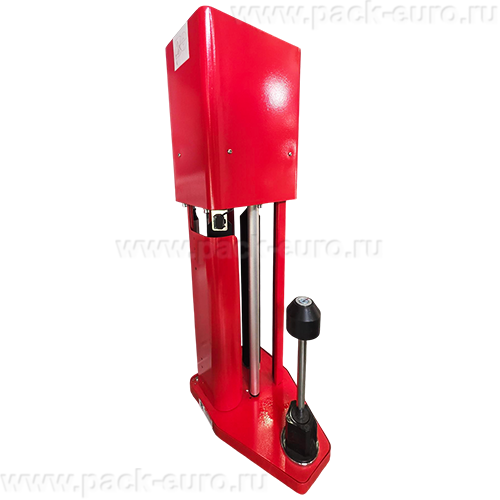

- Каретка предварительного растяжения F1 с коэффициентом 250% — механизм с двумя роликами разной скорости вытягивает пленку до предела упругости без потери прочности. Итоговое удлинение — в 2,5 раза, в сравнении с ручным методом экономия составляет до 1,2 рубля с каждого метра.

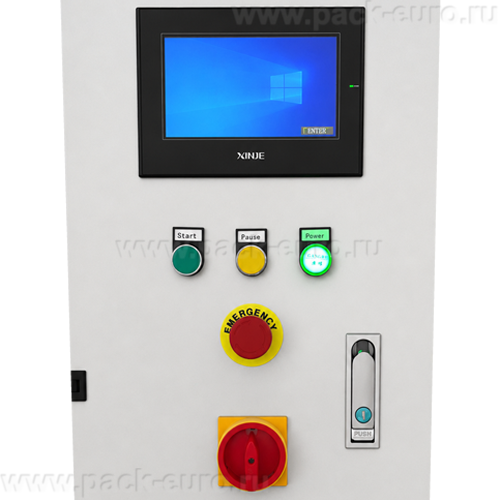

- Сенсорный интерфейс на русском языке — все регулировки (скорость стола, скорость каретки, количество витков в верхней и нижней зонах) выводятся на одну панель. Перенастройка под новый тип груза занимает не более 15 секунд, обучение персонала — 20 минут.
- Фотоэлемент автоматического определения высоты — исключает ручной ввод размеров, что снижает риск ошибки при высоких паллетах до 2400 мм. Если груз неровный, датчик усредняет верхнюю точку, не допуская пропусков.
- Возврат стола в исходную позицию по завершении цикла — точность позиционирования ±5 мм. Это важно, если после упаковки паллету сразу забирает погрузчик с фиксированным маршрутом захвата.
Технические характеристики
|
Параметр
|
Значение
|
|
Диаметр поворотного стола, мм
|
1650
|
|
Высота колонны, мм
|
2700
|
|
Макс. высота упаковки, мм
|
2400
|
|
Грузоподъемность, кг
|
2000
|
|
Предварительное растяжение каретки F1
|
250% (фиксированное)
|
|
Коэффициент удлинения пленки
|
до 3,5 м с 1 метра
|
|
Управление
|
Сенсорная панель, русский язык, пульт ДУ
|
|
Тип привода стола
|
Цепной
|
|
Автоматическое позиционирование
|
Есть, возврат в точку старта
|
|
Гарантийный срок, мес.
|
12
|
|
Режимы работы
|
Автоматический, ручной, пауза
|
Преимущества модели Dracon 50F1
- Снижение затрат на стретч-пленку в 2–2,5 раза за счет каретки F1 с предварительным растяжением 250%. При среднем расходе 400 метров в смену экономия достигает 180–200 метров ежедневно, что при цене пленки 150 руб./кг дает до 40 000 руб. чистой прибыли в месяц.
- Исключение простоев на перенастройку благодаря сенсорной панели с предустановленными профилями. Переключение между типами груза (коробки, мешки, бочки) занимает 10–15 секунд против 5–7 минут на аналогах с кнопочным управлением.
- Безопасная работа оператора на расстоянии — пульт дистанционного управления позволяет запускать и останавливать цикл с расстояния до 10 метров. Оператор не находится рядом с вращающимся столом, снижен риск травм при случайном смещении груза.
- Гибкость ручного вмешательства без остановки программы — режим паузы дает возможность накрыть груз дополнительной пленкой или вставить прокладку в середине цикла. После возобновления программа продолжается с того же витка без сбоя.
Паллетоупаковщик Dracon 50F1 ориентирован на склады и производства с ежедневным оборотом 20–80 паллет, где ручная обмотка уже неэффективна, а покупка роботизированной линии экономически неоправданна. Габариты (стол 1650 мм, колонна 2700 мм) перекрывают 95% типовых поддонов, включая финские 1200×1000 мм.
Три фактора против возражений: 1) фиксированное растяжение 250% — не требует калибровки и дополнительных настроек, работает сразу после установки; 2) фотоэлемент сам определяет высоту груза, исключая ошибки ввода; 3) цепной привод стола не требует замены ремней каждые 6 месяцев, обслуживание сводится к периодической смазке.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru для расчета срока окупаемости с вашим объемом упаковки. Укажите среднюю высоту груза и тип поддона — подберем стартовые настройки для ваших продуктов.
