Паллетоупаковщик Dracon 100F1 (D-1650, H-2700): фиксированное растяжение 250% и стол 1650 мм для экономии на двух форматах поддонов
Проблема: склады, работающие одновременно с европаллетами 1200×800 мм и финскими поддонами 1200×1000 мм, сталкиваются с двойным перерасходом — малый стол не перекрывает финский формат, а отсутствие престрейча увеличивает расход пленки на 30–40%. Паллетоупаковщик Dracon 100F1 (D-1650, H-2700) с кареткой F1 и фиксированным предрастяжением 250% решает обе задачи: стол 1650 мм перекрывает оба типоразмера, а коэффициент растяжения превращает 1 метр пленки в 3,5 метра полезного полотна. Главная задача — сократить расход упаковочного материала и обеспечить универсальность без переналадки.
Почему малый стол и отсутствие растяжения удваивают затраты
Три скрытых источника потерь при использовании оборудования с диаметром платформы 1500 мм и кареткой без престрейча:
- Свес финского поддона за край стола — при габаритах 1200×1000 мм и столе 1500 мм углы паллеты нависают на 50–70 мм с каждой стороны. При вращении возникает биение, нагрузка на подшипник возрастает на 25%, а пленка в зоне свеса ложится с перекосом, оголяя углы груза.
- Перерасход пленки без предрастяжения — на паллету высотой 1800 мм без престрейча уходит 8–9 метров пленки. С кареткой F1 и коэффициентом 250% — 4,5–5 метров. Разница в 1,8 раза при загрузке 50 паллет в смену дает экономию до 200 метров пленки ежедневно.
- Дополнительное время на центровку груза — при малом диаметре стола оператор вынужден смещать финский поддон к центру вручную, тратя на позиционирование до 30–40 секунд на каждый цикл. За смену из 50 паллет набегает 25–30 минут чистого простоя.
Dracon 100F1 (D-1650) снимает все три ограничения: стол перекрывает оба формата с запасом до 225 мм, каретка F1 экономит пленку, а автоматическое позиционирование исключает ручную доводку.
Устройство и принцип работы паллетоупаковщика Dracon 100F1 (D-1650, H-2700)

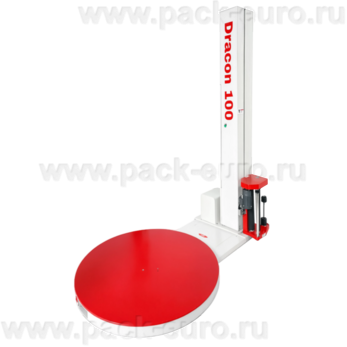

Конструкция: поворотный стол диаметром 1650 мм из толстолистовой стали с цепным приводом, вертикальная колонна высотой 2700 мм, каретка F1 с моторизированным механизмом предварительного растяжения с фиксированным коэффициентом 250%. Управление — через сенсорную панель с русскоязычным интерфейсом и пульт дистанционного управления. Фотоэлемент на каретке сканирует высоту груза в движении.
Пошаговый цикл: оператор закатывает поддон (евро или финский) на стол с помощью гидравлической тележки, фиксирует конец пленки на грузе. Через сенсорную панель выбирает одну из 10 сохраненных программ или вручную задает параметры: скорость вращения стола, скорость подъема/опускания каретки, количество усиливающих витков в верхней и нижней зонах, задержку фотоэлемента. Запуск — с пульта ДУ или кнопки на панели. Каретка поднимается, фотоэлемент фиксирует верхнюю границу груза, механизм предрастяжения автоматически вытягивает пленку в 2,5 раза перед нанесением. По завершении заданного числа витков стол автоматически позиционируется в стартовую точку с точностью ±5 мм — оператор обрезает пленку, заправляет конец и снимает паллету.
Комплектация по умолчанию: стол D-1650, колонна H-2700, каретка F1 (фиксированное растяжение 250%), сенсорная панель, пульт ДУ, фотоэлемент. Опции не предусмотрены — модель поставляется в фиксированной конфигурации, что исключает задержки на согласование и упрощает заказ.
Ключевые конструктивные особенности Dracon 100F1 (D-1650)
- Поворотный стол 1650 мм — работа с двумя форматами без переналадки — запас по диаметру позволяет центрировать как европаллету 1200×800 мм, так и финскую 1200×1000 мм без смещения груза. Переход между форматами не требует замены оснастки или корректировки датчиков.
- Каретка F1 с фиксированным предрастяжением 250% — механизм с двумя валами и фиксированным передаточным числом редуктора. Коэффициент 250% находится в оптимальной зоне для большинства типов грузов (коробки, мешки, канистры) и не требует настройки. Из 1 метра рулонной пленки получается 3,5 метра упаковочного полотна.
- Сенсорная панель с памятью на 10 программ и раздельной настройкой скоростей — для разных типов груза задаются индивидуальные параметры: скорость вращения стола, скорость подъема и опускания каретки (раздельно), количество витков в верхней и нижней зонах. При этом коэффициент растяжения остается неизменным 250%, что исключает ошибки при программировании.
- Задержка фотоэлемента для точного верхнего перехлеста — регулировка от 0 до 5 секунд позволяет изменять точку остановки каретки в верхней зоне. Для грузов с выступающими элементами (мешки с завязками, трубы) увеличивается задержка, чтобы дополнительно зафиксировать верхний край пленкой.
Технические характеристики
|
Параметр
|
Значение
|
|
Диаметр поворотного стола, мм
|
1650
|
|
Высота колонны, мм
|
2700
|
|
Макс. высота упаковки, мм
|
2400
|
|
Грузоподъемность, кг
|
2000
|
|
Тип каретки
|
F1, фиксированное предрастяжение
|
|
Коэффициент предрастяжения
|
250% (фиксированный)
|
|
Удлинение пленки, м с 1 метра
|
до 3,5
|
|
Управление
|
Сенсорная панель (русский) + пульт ДУ
|
|
Количество программ памяти
|
10
|
|
Привод стола
|
Цепной
|
|
Привод каретки
|
Цепной
|
|
Функция задержки фотоэлемента
|
0–5 секунд
|
|
Раздельная скорость подъема/опускания
|
Есть
|
|
Автоматическое позиционирование
|
Есть, возврат в точку старта
|
|
Плавный пуск/остановка
|
Есть
|
|
Гарантия, мес.
|
24
|
Преимущества модели Dracon 100F1 (D-1650)
- Экономия пленки до 40% при работе с двумя форматами поддонов — каретка F1 с растяжением 250% сокращает расход на 1,8 раза по сравнению с обмоткой без престрейча. Для склада с загрузкой 60 паллет в смену (из них 40% — финские) экономия составляет до 220 метров пленки ежедневно, или 50–55 тыс. руб. в месяц при цене 150 руб./кг.
- Универсальность без дополнительных вложений — стол 1650 мм перекрывает европаллеты и финские поддоны без замены оснастки. При смене формата оператор не тратит время на центровку — запас по диаметру позволяет закатывать поддон в любом положении.
- Снижение простоя при смене артикула — память на 10 программ с раздельными настройками скорости и количества витков. Для европаллет с легкими коробками задается одна скорость, для финских с тяжелыми мешками — другая. Переключение занимает 3–5 секунд.
- Безопасность при работе с тяжелыми грузами до 2000 кг — плавный пуск и остановка стола исключают рывки, которые могли бы сместить груз при старте цикла. Предохранительный переключатель на колонне и дублированная кнопка аварийной остановки на панели обеспечивают два уровня защиты.
Паллетоупаковщик Dracon 100F1 (D-1650, H-2700) — решение для распределительных центров с международным поддонным парком, складов строительных материалов и пищевых производств, где одновременно упаковываются паллеты разных размеров. Оборудование рассчитано на загрузку до 60–80 паллет в смену при высоте груза до 2400 мм и весе до 2000 кг.
Три аргумента против возражений: 1) фиксированный коэффициент 250% оптимален для 85% типовых грузов — для остальных 15% предусмотрена регулируемая версия F, но в большинстве складов доплата за диапазон 100–400% не окупается; 2) гарантия 24 месяца — производитель подтверждает надежность цепного привода и механизма растяжения при ежедневной работе; 3) автоматическое позиционирование стола упрощает выгрузку гидравлической тележкой — оператор всегда знает, с какой стороны заезжать.
