Паллетоупаковщик Dracon 100F (D-1650, H-2700, 2 motor): двухмоторная каретка с регулируемым растяжением 100–400% для складов с загрузкой от 30 паллет в смену
Проблема: при обмотке 40–60 паллет ежедневно даже небольшая экономия пленки на каждой единице дает ощутимую цифру в конце месяца — до 15–20% бюджета на расходники уходит впустую из-за отсутствия гибкой настройки растяжения. Паллетоупаковщик Dracon 100F с двухмоторной кареткой и регулируемым предрастяжением от 100 до 400% — решение, которое подстраивается под каждый тип груза: для хрупких коробок снижает натяжение до минимума, для тяжелых мешков и канистр — увеличивает до максимального коэффициента, экономя до 40% пленки. Главная задача — сократить ежегодные затраты на расходные материалы на сотни тысяч рублей при сохранении надежности фиксации.
Почему двухмоторная каретка с регулируемым растяжением выгоднее фиксированного коэффициента
Три сценария, в которых версия F с диапазоном 100–400% окупается быстрее, чем каретка F1 с фиксированным 250%:
- Широкая номенклатура с разной плотностью грузов — для продукции в гофрокоробах оптимально 120–150% (чтобы не сдавить стенки), для мешков с цементом или строительными смесями — 350–400% (максимальная экономия при высокой плотности). При 10+ артикулах в смену разница в расходе между универсальным 250% и подобранным коэффициентом составляет 12–18%.
- Сезонные колебания загрузки — в пиковые месяцы (осень, предпраздничные периоды) экономия на пленке становится критичной. Регулируемая каретка позволяет увеличить коэффициент до 380–400% для стандартных грузов, сокращая расход на 25–30% в напряженные периоды.
- Тестирование новых типов продукции — при запуске новых артикулов с неизвестной реакцией на натяжение регулируемый диапазон дает возможность подобрать оптимальный коэффициент методом проб без замены каретки. Фиксированная версия требует замены узла, что останавливает линию на 2–3 дня.
Устройство и принцип работы паллетоупаковщика Dracon 100F с двухмоторной кареткой

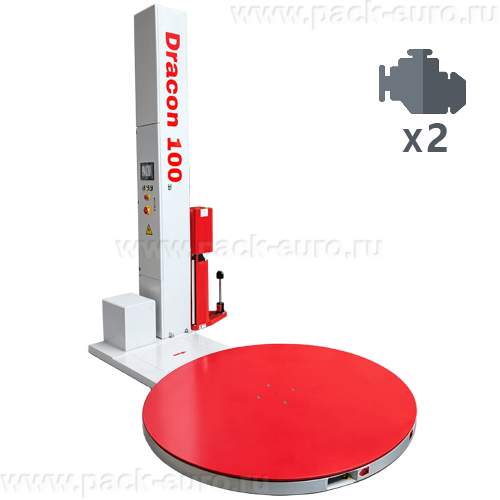

Конструкция: поворотный стол диаметром 1650 мм с цепным приводом, вертикальная колонна высотой 2700 мм, каретка F с двумя независимыми моторами — один управляет подачей пленки, второй — отбором с предрастяжением. Синхронизация скоростей валов задается через сенсорную панель, коэффициент растяжения регулируется в диапазоне 100–400% с шагом 1%. Фотоэлемент на каретке сканирует высоту груза.

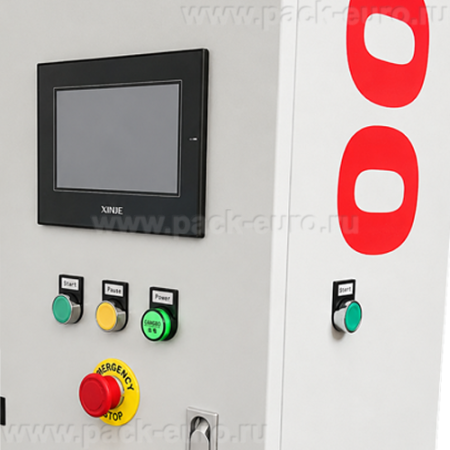

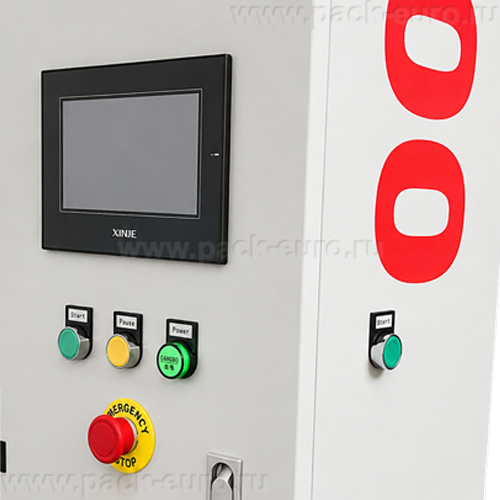

Пошаговый цикл: оператор закатывает поддон (евро 1200×800 или финский 1200×1000 мм) на стол, фиксирует конец пленки. Через сенсорную панель с русскоязычным интерфейсом выбирает одну из 10 сохраненных программ или задает параметры вручную: коэффициент растяжения (100–400%), скорость вращения стола, скорость подъема/опускания каретки, количество усиливающих витков в верхней и нижней зонах. Запуск — с пульта ДУ или кнопки на панели. Два мотора синхронно разгоняют валы, создавая заданное натяжение, каретка поднимается, фотоэлемент фиксирует верхнюю границу, выполняется обмотка по алгоритму. По завершении цикла стол автоматически позиционируется в стартовую точку с точностью ±5 мм.
Комплектация по умолчанию: стол D-1650, колонна H-2700, каретка F с двумя моторами (регулируемое предрастяжение 100–400%), сенсорная панель, пульт ДУ, фотоэлемент. Опции не предусмотрены — модель поставляется в полной заводской конфигурации.
Ключевые конструктивные особенности Dracon 100F (2 motor)

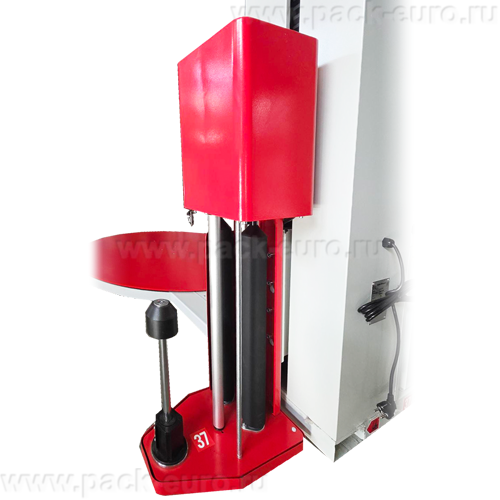

- Два независимых мотора на каретке — раздельное управление подачей и отбором — скорость каждого вала задается отдельно через панель управления. Это позволяет устанавливать коэффициент растяжения от 100 до 400% с точностью ±1% и оперативно менять его при смене артикула без остановки линии.
- Диапазон 100–400% — покрытие всех типов грузов — нижняя граница 100% (почти без натяжения) для хрупкой продукции (стекло, керамика, электроника), верхняя 400% для максимальной экономии на плотных грузах (мешки, канистры, кирпич). Универсальность исключает необходимость иметь две разные машины для разных категорий товара.
- Фиксация коэффициента в каждой программе памяти — каждая из 10 программ хранит не только скорость и количество витков, но и точное значение растяжения. Переключение между артикулами с разной плотностью (например, коробки — 130%, мешки — 360%) занимает 3–5 секунд.
- Защита от перегрузки моторов — система контроля тока отключает привод при превышении нагрузки на 30% от номинала. Это предотвращает повреждение каретки при застревании пленки или случайном наезде на препятствие, увеличивая ресурс узла до 5–7 лет.
Технические характеристики
|
Параметр
|
Значение
|
|
Диаметр поворотного стола, мм
|
1650
|
|
Высота колонны, мм
|
2700
|
|
Макс. высота упаковки, мм
|
2400
|
|
Грузоподъемность, кг
|
2000
|
|
Тип каретки
|
F, два мотора
|
|
Диапазон предрастяжения
|
100 – 400%
|
|
Шаг регулировки коэффициента
|
1%
|
|
Управление
|
Сенсорная панель (русский) + пульт ДУ
|
|
Количество программ памяти
|
10
|
|
Привод стола
|
Цепной
|
|
Привод каретки
|
Цепной
|
|
Автоматическое позиционирование
|
Есть, возврат в точку старта
|
|
Плавный пуск/остановка
|
Есть
|
|
Защита от перегрузки моторов
|
Есть, автоматическое отключение
|
|
Гарантия, мес.
|
24
|
Преимущества модели Dracon 100F (2 motor)
- Экономия пленки от 15 до 40% в зависимости от типа груза — регулируемый коэффициент 100–400% позволяет подобрать оптимальное натяжение для каждого артикула. Для склада с загрузкой 50 паллет в смену (смешанный ассортимент) экономия составляет от 8 до 25 кг пленки ежедневно, или 200–600 кг в месяц. При цене 150 руб./кг — 30–90 тыс. руб. экономии ежемесячно.
- Снижение повреждений хрупких грузов за счет нижней границы 100% — для продукции в мягкой упаковке (кондитерские изделия, текстиль, электроника) натяжение минимально, коробки сохраняют геометрию. Потери от деформации сокращаются с 4–5% до 0,3–0,5% от общего объема упаковки.
- 10 программ памяти с индивидуальным коэффициентом для каждого артикула — каждая программа хранит точное значение растяжения, скорость вращения стола и количество витков. При смене продукции оператор выбирает профиль за 3 секунды, исключая ошибки ввода и перерасход пленки из-за некорректных настроек.
- Плавный пуск и остановка стола — безопасность для неустойчивых грузов — ускорение нарастает по программируемому профилю, исключая рывки, которые могли бы сместить груз весом до 2000 кг. Это особенно важно для высоких паллет (от 1800 мм) с легковесной продукцией (чипсы, салфетки, утеплитель).
Паллетоупаковщик Dracon 100F (D-1650, H-2700, 2 motor) — оборудование для складов с загрузкой от 30 паллет в смену и ассортиментом от 3 до 15 артикулов с разной плотностью и требованиями к натяжению. Особенно востребован на производствах стройматериалов (мешки, канистры, блоки), в дистрибуции FMCG (коробки разного формата) и на складах с сезонными колебаниями загрузки, где экономия на пленке становится критическим фактором.
Три аргумента против возражений: 1) двухмоторная каретка с диапазоном 100–400% стоит дороже фиксированной версии F1, но окупается за 8–14 месяцев за счет экономии пленки — после этого периода каждый сэкономленный метр идет в чистую прибыль; 2) возможность ручного управления и настройки коэффициента в реальном времени позволяет адаптироваться к новым артикулам без вызова сервисного инженера; 3) гарантия 24 месяца и защита моторов от перегрузки обеспечивают надежность даже при интенсивной эксплуатации 2 смены в сутки.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru для расчета экономии пленки с вашим ассортиментом. Сообщите типы грузов и планируемую загрузку — подберем оптимальные коэффициенты растяжения для каждого артикула и рассчитаем срок окупаемости каретки F.
