Паллетоупаковщик Dracon 100E (D-1650, H-2700): полуавтоматическая обмотка для европаллет и финских поддонов с нагрузкой до 2000 кг
Проблема: склады, работающие с двумя типоразмерами поддонов (евро 1200×800 мм и финские 1200×1000 мм), вынуждены либо иметь две линии обмотки, либо использовать машину с малым столом, которая не перекрывает габариты финской паллеты. Паллетоупаковщик Dracon 100E с поворотным столом диаметром 1650 мм — решение, которое закрывает оба формата без переналадки. Главная задача — обеспечить надежную фиксацию груза до 2400 мм высотой при максимальной нагрузке 2000 кг с минимальными инвестициями в оборудование.
Почему стандартный стол 1500 мм не подходит для смешанного поддонного парка
Три ограничения, которые возникают при использовании оборудования с меньшим диаметром платформы:
- Свес финского поддона за край стола — при диаграмме 1200×1000 мм и столе 1500 мм углы паллеты нависают над приводной зоной. При вращении возникает дисбаланс, нагрузка на подшипниковый узел возрастает на 25–30%, сокращая ресурс до 3–4 лет вместо заявленных 6–7.
- Невозможность центровки груза — оператор вынужден смещать поддон к центру вручную, что при весе от 800 кг требует дополнительных затрат времени (до 40 секунд на позиционирование) и повышает риск травм.
- Ограниченный доступ для гидравлической тележки — при заезде на платформу с диагональным расположением вил малый диаметр стола не оставляет запаса для маневра. Тележка задевает край стола, повреждая пленку на нижних слоях уже обмотанных паллет.
Dracon 100E со столом 1650 мм дает запас по краям до 225 мм с каждой стороны для финского поддона, исключая все перечисленные проблемы.
Устройство и принцип работы паллетоупаковщика Dracon 100E

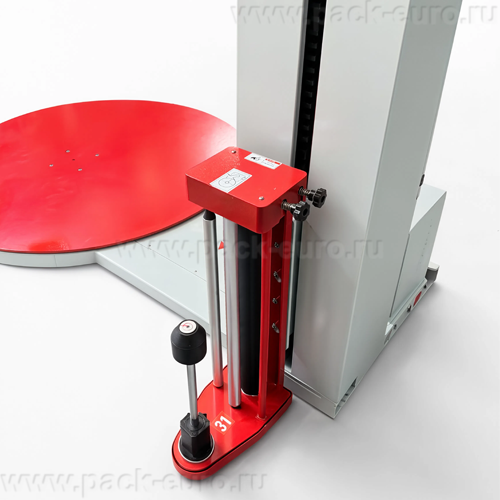

Конструкция: поворотный стол диаметром 1650 мм из толстолистовой стали с цепным приводом, вертикальная колонна высотой 2700 мм, каретка E с фрикционным тормозом (без предварительного растяжения). Управление — через сенсорную панель с русскоязычным интерфейсом и пульт дистанционного управления. Фотоэлемент, смонтированный на каретке, сканирует высоту груза в движении.
Пошаговый цикл: оператор закатывает поддон (евро или финский) на стол с помощью гидравлической тележки или погрузчика, фиксирует конец пленки на грузе. Через сенсорную панель выбирает одну из 10 сохраненных программ или вручную корректирует параметры: скорость вращения стола, скорость подъема/опускания каретки, количество витков в верхней и нижней зонах. Запуск — с пульта ДУ или кнопки на панели. Каретка поднимается, фотоэлемент фиксирует верхнюю границу груза, после чего выполняется обмотка по заданному алгоритму. По завершении цикла стол автоматически позиционируется в стартовую точку с точностью ±5 мм — это упрощает съем паллеты, так как оператор знает, в каком секторе находится место для захвата вилами.
Комплектация по умолчанию: стол D-1650, колонна H-2700, каретка E с фрикционным тормозом, сенсорная панель, пульт ДУ, фотоэлемент с задержкой. Опционально: подъездная рампа для облегчения закатки тяжелых поддонов.
Ключевые конструктивные особенности Dracon 100E
- Поворотный стол 1650 мм — универсальность под два формата поддонов — запас по диаметру позволяет центрировать как европаллету 1200×800 мм, так и финскую 1200×1000 мм без смещения груза. Переход между форматами не требует замены оснастки или калибровки датчиков.
- Каретка E с фрикционным тормозом — простота и предсказуемость — без электроники растяжения, сервоприводов и плат управления. Натяжение регулируется механическим винтом и остается стабильным в течение всей смены. Отказ тормозной колодки диагностируется визуально, замена занимает 5–7 минут без специального инструмента.
- Память на 10 программ с раздельными настройками для разных типов поддонов — для европаллет задается одна скорость вращения и количество витков, для финских — другие параметры (увеличенное число витков в верхней зоне для компенсации большей площади). Переключение программы занимает 3 секунды.
- Фотоэлемент с задержкой для грузов сложной формы — после определения верхней точки каретка продолжает движение на заданное время (0–5 секунд), что позволяет обматывать выступающие элементы (мешки с завязками, трубы, длинномерные детали), которые не попадают в зону прямого сканирования.
Технические характеристики
|
Параметр
|
Значение
|
|
Диаметр поворотного стола, мм
|
1650
|
|
Высота колонны, мм
|
2700
|
|
Макс. высота упаковки, мм
|
2400
|
|
Грузоподъемность, кг
|
2000
|
|
Тип каретки
|
E, фрикционный тормоз
|
|
Предварительное растяжение
|
Отсутствует
|
|
Управление
|
Сенсорная панель (русский) + пульт ДУ
|
|
Количество программ памяти
|
10
|
|
Привод стола
|
Цепной
|
|
Привод каретки
|
Цепной
|
|
Определение высоты
|
Фотоэлемент, задержка 0–5 с
|
|
Автоматическое позиционирование
|
Есть, возврат в точку старта
|
|
Функция паузы
|
Есть
|
|
Плавный пуск/остановка
|
Есть
|
|
Гарантия, мес.
|
24
|
Преимущества модели Dracon 100E (D-1650)
- Универсальность под два типоразмера поддонов без потери производительности — стол 1650 мм перекрывает и европаллеты, и финские поддоны. При смене формата не требуется останавливать линию для замены центрирующих устройств — запас по диаметру позволяет закатывать оба типа без корректировки.
- Снижение стоимости владения за счет простоты каретки E — отсутствие сервоприводов и электроники растяжения сокращает количество потенциальных точек отказа на 40% по сравнению с версией F. Затраты на плановое обслуживание за 2 года эксплуатации — не более 5–7 тыс. руб. (замена тормозной колодки и смазка цепи).
- Автоматизация без сложного обучения — сенсорная панель на русском языке с понятной иерархией меню. Оператор осваивает базовые настройки за 20 минут, полный функционал (создание программ, задержка фотоэлемента, раздельные скорости) — за 40 минут. Для складов с высокой текучестью это сокращает время ввода в должность на 60%.
- Безопасность при работе с тяжелыми поддонами — пульт ДУ позволяет управлять циклом с расстояния до 10 метров, оператор не находится в зоне вращения. Плавный пуск и остановка стола исключают рывки, которые могли бы сместить груз весом до 2000 кг. Аварийный выключатель на колонне дублируется кнопкой на панели.
Паллетоупаковщик Dracon 100E с диаметром стола 1650 мм — выбор для распределительных центров с международным поддонным парком (евро и финский формат), складов строительных материалов (мешки, канистры, блоки) и пищевых производств, где одновременно упаковываются паллеты разных размеров. Оборудование рассчитано на загрузку до 60–80 паллет в смену при среднем цикле 50–60 секунд.
Три аргумента против возражений о выборе каретки без предрастяжения: 1) для складов с расходом пленки до 400 метров в день разница в затратах между кареткой E и F окупается более 2 лет — в этом бюджете выгоднее вложиться в увеличение диаметра стола для универсальности; 2) гарантия 24 месяца — производитель подтверждает надежность цепного привода и фрикционного тормоза даже при ежедневной работе; 3) возможность дооснащения подъездной рампой упрощает закатку тяжелых поддонов без потери времени на позиционирование.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru для консультации по подбору диаметра стола и типа каретки под ваш парк поддонов. Сообщите типы грузов, высоту паллет и планируемую загрузку — рассчитаем оптимальную конфигурацию для вашего склада.
