Паллетоупаковщик Dracon 100E (D-1500, H-2700): базовая модель с памятью на 10 программ для складов с нагрузкой до 2000 кг
Проблема: на складах с сезонными колебаниями загрузки нет смысла переплачивать за каретку с предварительным растяжением, если бюджет ограничен, а ассортимент стабилен. Паллетоупаковщик Dracon 100E — полуавтоматическая машина с поворотным столом 1500 мм и высотой колонны 2700 мм, которая закрывает 95% типовых задач по обмотке грузов до 2000 кг. Главная задача — обеспечить надежную фиксацию товара при транспортировке с минимальными инвестициями в оборудование.
Почему простые решения с фрикционным тормозом остаются востребованными
На многих производствах установка каретки с предрастяжением экономически не оправдана. Три сценария, где Dracon 100E с кареткой E — оптимальный выбор:
- Однотипный груз без требований к экономии пленки — если склад работает с 2–3 артикулами и расход пленки не является критической статьей затрат (до 100 паллет в месяц), доплата за престрейч окупается 2–3 года, что превышает жизненный цикл бюджетного оборудования.
- Сезонные пиковые нагрузки — оборудование используется 3–4 месяца в году, остальное время простаивает. В таких условиях механическая надежность каретки E (без электроники растяжения) выше — меньше узлов, которые могут выйти из строя от простоя.
- Быстрая замена операторов — фрикционный тормоз не требует настройки коэффициента растяжения, обучение занимает 15 минут. Для складов с высокой текучестью персонала это снижает риск брака из-за некорректных параметров.
Устройство и принцип работы паллетоупаковщика Dracon 100E

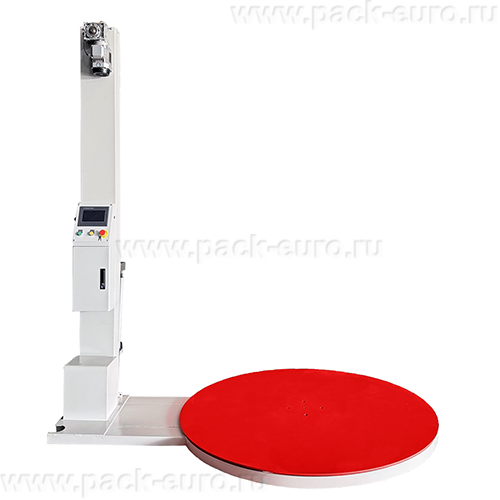

Конструкция: поворотный стол диаметром 1500 мм с цепным приводом, вертикальная колонна высотой 2700 мм, каретка E с фрикционным тормозом (без предварительного растяжения). Управление — через сенсорную панель с русскоязычным интерфейсом и пульт дистанционного управления. Фотоэлемент, закрепленный на каретке, сканирует высоту груза для автоматического ограничения хода.
Пошаговый цикл: оператор устанавливает поддон на стол, фиксирует конец пленки на грузе. Через сенсорную панель выбирает одну из 10 сохраненных программ или вручную задает параметры: скорость вращения стола, скорость подъема/опускания каретки, количество витков в верхней и нижней зонах. Нажатие на пульт ДУ или кнопку на панели запускает цикл — каретка поднимается, фиксируя верхнюю границу через фотодатчик, и выполняет обмотку снизу вверх. После завершения заданного числа витков стол автоматически возвращается в исходную позицию с точностью ±5 мм. Оператор обрезает пленку, заправляет конец под следующий цикл и снимает паллету.
Комплектация по умолчанию: поворотный стол D-1500, колонна H-2700, каретка E с фрикционным тормозом, сенсорная панель, пульт ДУ, фотоэлемент. Опции не предусмотрены — модель поставляется в фиксированной конфигурации, что исключает задержки на согласование и упрощает заказ.
Ключевые конструктивные особенности Dracon 100E
- Каретка E с фрикционным тормозом без электроники растяжения — минимальное количество движущихся частей: тормозная колодка, регулировочный винт, направляющие ролики. Отказоустойчивость выше, чем у систем с предрастяжением — среднее время между отказами (MTBF) составляет 18 000 часов против 8 000–10 000 у кареток с сервоприводами.
- Память на 10 программ обмотки — каждая программа хранит скорость вращения стола, скорость каретки вверх/вниз, количество витков в верхней и нижней зонах, а также задержку фотоэлемента. Переключение между программами через сенсорный экран занимает 3–5 секунд, что удобно при смене артикула в пределах одной смены.
- Фотоэлемент с функцией задержки — после фиксации верхней точки груза каретка продолжает движение еще на заданное время (регулируется от 0 до 5 секунд). Это позволяет обматывать грузы с выступающими элементами (паллеты с трубами, длинномерными деталями), не пропуская зону выступа.
- Раздельная регулировка скорости подъема и опускания — подъем выполняется медленнее (2–5 м/мин) для равномерной укладки витков, опускание — быстрее (4–8 м/мин) для сокращения цикла. Общее время цикла для паллеты высотой 1800 мм — 45–55 секунд, что сопоставимо с моделями, оснащенными предрастяжением.
Технические характеристики
|
Параметр
|
Значение
|
|
Диаметр поворотного стола, мм
|
1500
|
|
Высота колонны, мм
|
2700
|
|
Макс. высота упаковки, мм
|
2400
|
|
Грузоподъемность, кг
|
2000
|
|
Тип каретки
|
E, фрикционный тормоз
|
|
Предварительное растяжение
|
Отсутствует
|
|
Управление
|
Сенсорная панель, русский язык + пульт ДУ
|
|
Количество программ памяти
|
10
|
|
Привод стола
|
Цепной
|
|
Привод каретки
|
Цепной
|
|
Определение высоты
|
Фотоэлемент с задержкой
|
|
Автоматическое позиционирование
|
Есть, возврат в точку старта
|
|
Функция паузы
|
Есть
|
|
Плавный пуск/остановка
|
Есть
|
|
Гарантия, мес.
|
24
|
Преимущества модели Dracon 100E
- Минимальные инвестиции при максимальной функциональности — за счет каретки E без престрейча цена оборудования снижена на 25–30% по сравнению с версией F. При этом сохраняются сенсорная панель, память на 10 программ, фотоэлемент и пульт ДУ — полный набор для автоматизации обмотки без переплаты за растяжение.
- Надежность в условиях интенсивной эксплуатации — фрикционный тормоз не имеет сервоприводов и электронных плат управления натяжением. Отказ одного из двух моторов (стол/каретка) не блокирует всю машину — в ручном режиме можно завершить цикл, что сокращает простои при ожидании запчастей.
- Гибкость управления через сенсорную панель — все параметры цикла доступны на русском языке: скорость вращения, скорость каретки, количество витков, задержка фотоэлемента. Оператор может редактировать программу прямо в процессе, не останавливая текущий цикл.
- Эргономика для оператора — пульт ДУ позволяет запускать и останавливать обмотку с расстояния до 8 метров, не находясь у вращающегося стола. Дублированная кнопка Старт-Стоп на панели и аварийный выключатель на колонне обеспечивают два уровня контроля.
Паллетоупаковщик Dracon 100E — решение для складов строительных материалов, производства мешковых грузов и предприятий с сезонной загрузкой до 50–80 паллет в смену. Модель подходит для тех, кому нужна автоматизация обмотки без усложнения конструкции и увеличения бюджета. Габариты стола 1500 мм перекрывают европаллеты 1200×800 мм и финские поддоны 1200×1000 мм с запасом по краям для удобства заезда.
Три аргумента против возражений: 1) отсутствие предрастяжения не является недостатком для складов с расходом пленки до 300 метров в смену — экономия от перехода на Dracon 100E достигается за счет автоматизации, а не за счет растяжения; 2) 24-месячная гарантия — в 2 раза дольше, чем у аналогов в бюджетном сегменте; 3) цепной привод стола и каретки — обслуживание сводится к периодической смазке, замена цепи через 5–7 лет при ежедневной работе.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru для консультации по подбору каретки. Укажите тип груза, среднюю высоту паллет и планируемую загрузку — рассчитаем, какая версия (E, F1 или F) окупится быстрее в ваших условиях.
