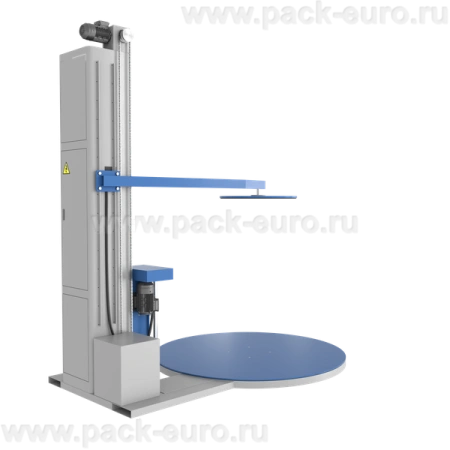

Паллетообмотчик с прижимом ПЗО BPW-2000C

Паллетообмотчик с прижимом ПЗО BPW-2000C: пневматическая фиксация груза для упаковки нестабильных паллет

Паллетообмотчик с прижимной плитой ПЗО BPW-2000C — это роторное оборудование для обмотки стрейч-пленкой грузов, которые не обладают внутренней устойчивостью. Прижимная плита пневматического действия фиксирует паллету сверху, предотвращая смещение и рассыпание коробок, мешков или штучных изделий в процессе вращения стола. Максимальная высота упаковки — 2000 мм, допустимая нагрузка — 1700 кг.

Оборудование предназначено для упаковки нестабильных грузов: мешков с цементом, сахаром и удобрениями, коробок с легким содержимым, упаковок с продуктами питания, штучных изделий без межрядной перевязки. Прижимная плита создает вертикальное усилие до 50 кг, исключая горизонтальное смещение слоев. Для работы прижима требуется внешний компрессор с давлением не менее 6 атмосфер бар. Диаметр поворотного стола 1650 мм. Производительность — до 40 паллет в час. Производитель — Подольский завод оборудования, гарантия 12 месяцев.

Конструкция прижимной плиты интегрирована в вертикальную колонну. Плита опускается и поднимается по направляющим с помощью пневмоцилиндра. Минимальная высота прижима от уровня стола — 1000 мм. Это позволяет фиксировать низкие грузы высотой от 1000 мм. Для грузов ниже 1000 мм прижим не используется, оборудование работает в стандартном режиме. Управление прижимом автоматическое: контроллер опускает плиту перед началом обмотки и поднимает после завершения цикла.

Конструкция и принцип работы паллетообмотчика BPW-2000C

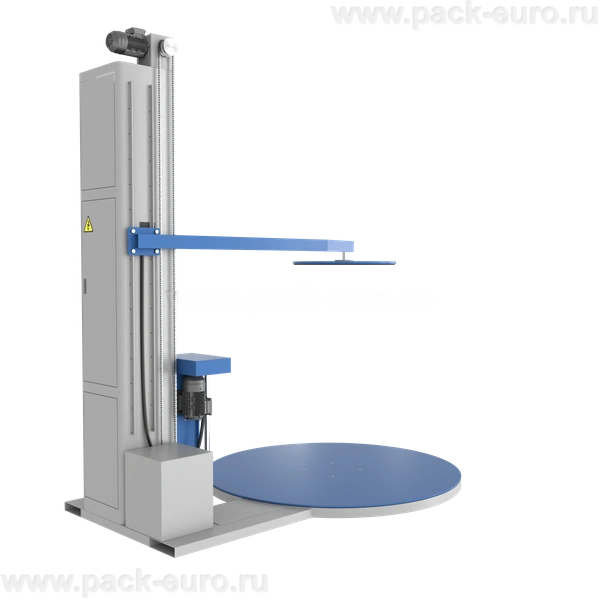

Оборудование выполнено в роторной схеме с неподвижной вертикальной колонной высотой 3470 мм — на 600 мм выше стандартной модели за счет механизма прижима. Груз на паллете устанавливается на поворотный стол. Оператор запускает программу. Пневмоцилиндр опускает прижимную плиту на верхнюю плоскость груза с усилием 50 кг. После фиксации начинается обмотка: стол вращается со скоростью 2,4-12 об/мин, каретка с рулоном пленки поднимается со скоростью 1,6-4 м/мин. По завершении обмотки плита поднимается, и оператор снимает обмотанную паллету.

Параметры рулона стрейч-пленки: внутренний диаметр 76 мм, наружный до 254 мм, высота рулона 500 мм. Толщина пленки — 17-35 микрон. Механизм престрейча регулируется от 100% до 250%. Привод поворотного стола цепной, каретка поднимается на двух цепях. Система автоопределения высоты груза работает на инфракрасном фотодатчике, который определяет высоту любого цвета. Прижимная плита при этом опускается на 20 мм выше фактической высоты груза, чтобы не деформировать верхние коробки.

Управление осуществляется через ЖК-дисплей с меню на русском языке. Контроллер сохраняет до пяти программ с индивидуальными настройками: скорость обмотки, количество кругов, натяжение стрейча, скорость каретки и использование прижима. Для нестабильных грузов прижим включается в программе, для устойчивых — отключается. В комплекте поставляются технический паспорт, гарантийный талон, текстовая инструкция и видеоинструкция для запуска.

Пневматическая прижимная плита: технология фиксации нестабильных грузов

Прижимная плита представляет собой стальную конструкцию размером 1100×1100 мм с толщиной 8 мм. Плита закреплена на четырех направляющих и приводится в движение пневмоцилиндром с диаметром поршня 100 мм и ходом штока 1500 мм. Рабочее давление — 6-8 бар. Усилие прижима регулируется редуктором давления, установленным на пневмолинии: от 20 кг для хрупких грузов до 80 кг для мешков с цементом. Плита опускается со скоростью 0,2 м/с, исключая удар по грузу. Концевые датчики положения фиксируют крайние точки и передают сигнал контроллеру.

Минимальная высота прижима от уровня стола — 1000 мм. Это означает, что грузы высотой менее 1 метра не требуют фиксации — их устойчивость достаточна для стандартной обмотки. Прижим используется только для грузов высотой от 1000 до 2000 мм. Для грузов выше 2000 мм прижим не работает — оборудование переключается в режим без фиксации. Пневмоцилиндр рассчитан на 500 000 циклов без ремонта. Соединения — быстросъемные фитинги 10 мм. Расход воздуха на один цикл — 5 литров при давлении 6 бар. Компрессор требуется производительностью не менее 100 л/мин.

Технические характеристики паллетообмотчика ПЗО BPW-2000C

Примечание: Для работы прижимной плиты требуется внешний компрессор с производительностью не менее 100 л/мин и давлением от 6 бар.

Как выбрать паллетообмотчик с прижимом: критерии для закупщика

При выборе роторной машины с прижимной плитой оценивайте четыре параметра. Первый — тип груза. Прижим необходим для мешков, мягкой тары, штучных изделий без перевязки, коробок с легким содержимым и пустотелых упаковок. Для кирпича, бутылок в термоусадке и металла прижим не требуется. Второй критерий — давление воздуха на предприятии. Если нет центральной пневмолинии, потребуется отдельный компрессор с производительностью от 100 л/мин и ресивером 50 литров.

Третий параметр — высота груза. Прижим работает только для грузов высотой от 1000 до 2000 мм. Низкие паллеты менее 1 метра фиксировать не нужно — они устойчивы. Грузы выше 2 метров требуют другого типа фиксации. Четвертый критерий — увеличенная высота оборудования. Из-за механизма прижима общая высота машины составляет 3470 мм — убедитесь, что потолки склада не ниже 3,7 метра для обслуживания верхнего узла.

Преимущества паллетообмотчика ПЗО BPW-2000C

• Пневматический прижим для нестабильных грузов. Исключает рассыпание мешков, смещение коробок и падение штучных изделий при вращении стола. Груз остается в исходной геометрии после обмотки.
• Регулируемое усилие прижима от 20 до 80 кг. Редуктор давления на пневмолинии позволяет настраивать усилие под конкретный груз. Для хрупких коробок — минимальное давление, для мешков с цементом — максимальное.
• Автоматический цикл работы прижима. Контроллер опускает плиту перед началом обмотки и поднимает после завершения. Оператору не требуется вмешательство. Прижим включается или отключается в каждой из пяти программ.
• Экономия стрейч-пленки до 60% за счет престрейча 250%. Для нестабильных грузов расход пленки выше из-за необходимости дополнительной фиксации. Престрейч компенсирует этот рост.
• Цепной привод стола для грузов до 1700 кг. Тяжелые паллеты с цементом или песком не проскальзывают и не перегружают привод. Пластиковые ролики дешевых аналогов выходят из строя за 2-3 месяца.
• Двухцепной привод каретки и фотодатчик высоты. Каретка не перекашивается при подъеме на 2000 мм. Фотодатчик корректно определяет высоту груза любого цвета, включая черные мешки с углем.

Пневматический прижим: расчет требуемого компрессора и расхода воздуха

Пневмоцилиндр прижима имеет диаметр 100 мм и ход штока 1500 мм. Объем воздуха на один полный цикл опускание и подъем рассчитывается: площадь поршня 78,5 см² × ход 150 см = 11 775 см³ = 11,8 литра на одно движение. Полный цикл опускание + подъем требует 23,6 литра воздуха при атмосферном давлении. При рабочем давлении 6 бар объем сжатого воздуха, потребляемого из ресивера, составляет 23,6 × 6 = 142 литра на один цикл обмотки.

При производительности 40 паллет в час максимальный расход воздуха составит 40 × 142 = 5680 литров в час или 95 литров в минуту. Требования к компрессору: производительность не менее 100 л/мин при давлении 6 бар, объем ресивера от 50 литров. Компрессор в комплект поставки не входит. Рекомендуется установить дополнительный фильтр-осушитель на пневмолинию для исключения конденсата в цилиндре. При отсутствии центральной пневмосети на складе подойдет компрессор поршневого типа мощностью 1,5 кВт.

Экономическая эффективность и окупаемость

Расчет для склада строительных смесей, отгружающего 500 паллет с мешками цемента в месяц. Ручная обмотка стрейч-пленкой без прижима требует дополнительной фиксации углов скотчем или перевязки, так как мешки смещаются при вращении. Расход стрейч-пленки — 500 грамм на паллету с учетом двойной обмотки проблемных зон. Стоимость рулона 20 кг — 2500 рублей. Месячный расход: 500 × 0,5 = 250 кг на 12,5 рулона. Затраты: 12,5 × 2500 = 31 250 рублей. Дополнительно расход скотча на фиксацию углов — 2000 рублей в месяц. Итого 33 250 рублей.

После установки BPW-2000C с прижимом и престрейчем 250% расход пленки снижается до 180 грамм на паллету. Месячный расход: 500 × 0,18 = 90 кг на 4,5 рулона. Затраты: 4,5 × 2500 = 11 250 рублей. Скотч не требуется. Экономия в месяц: 33 250 - 11 250 = 22 000 рублей. В год: 264 000 рублей. При стоимости оборудования от 550 000 рублей окупаемость — 25 месяцев. Формула для расчета: (Цена оборудования) / (Экономия на расходных материалах в месяц) = срок окупаемости в месяцах. Цена оборудования уточняется у менеджеров. Расчет носит информационный характер и не учитывает затраты на компрессор при его отсутствии.

Паллетообмотчик с прижимом ПЗО BPW-2000C предназначен для складов строительных смесей, химических удобрений, продуктов питания в мешках и любых нестабильных грузов высотой от 1000 до 2000 мм. Технические параметры: нагрузка до 1700 кг, высота упаковки 2000 мм, пневматический прижим с усилием 20-80 кг, престрейч до 250%, цепной привод стола и двухцепной привод каретки, память на 5 программ, фотодатчик высоты. Питание 220 В, производительность до 40 паллет в час. Требуется внешний компрессор от 6 бар. Гарантия 12 месяцев. Для расчета стоимости с доставкой и пусконаладкой свяжитесь с нами.
