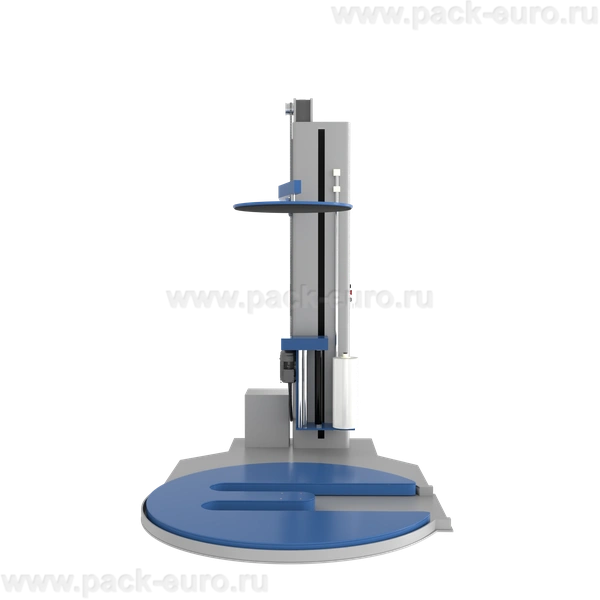

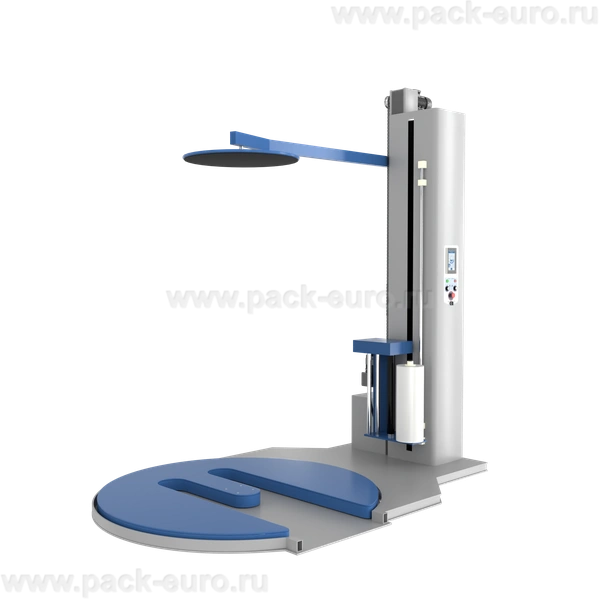

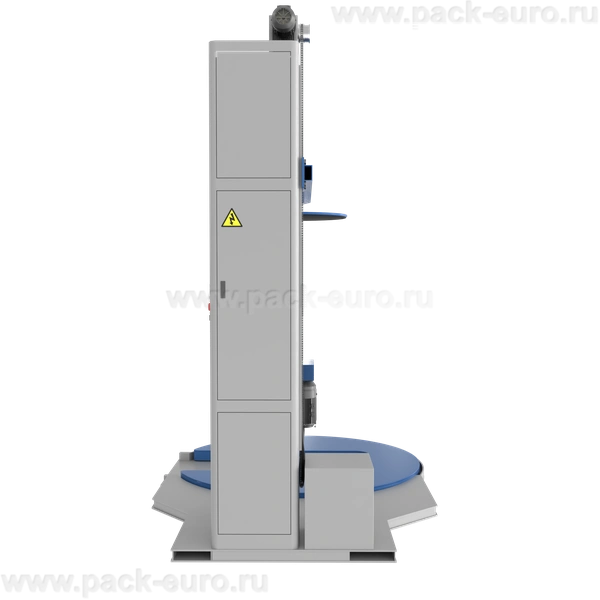

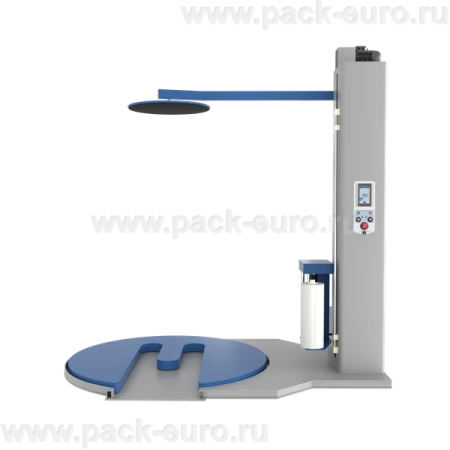

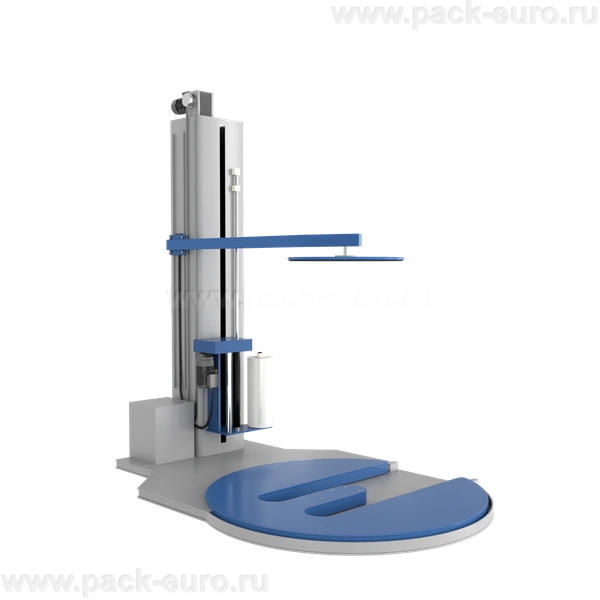

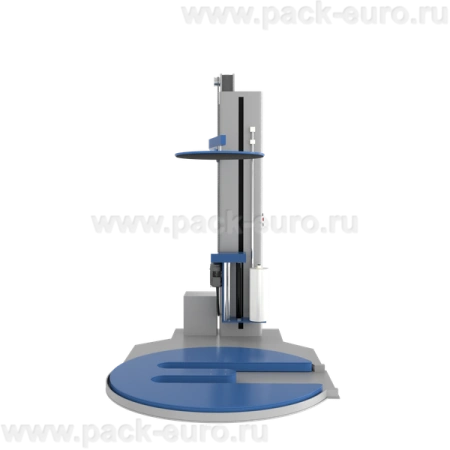

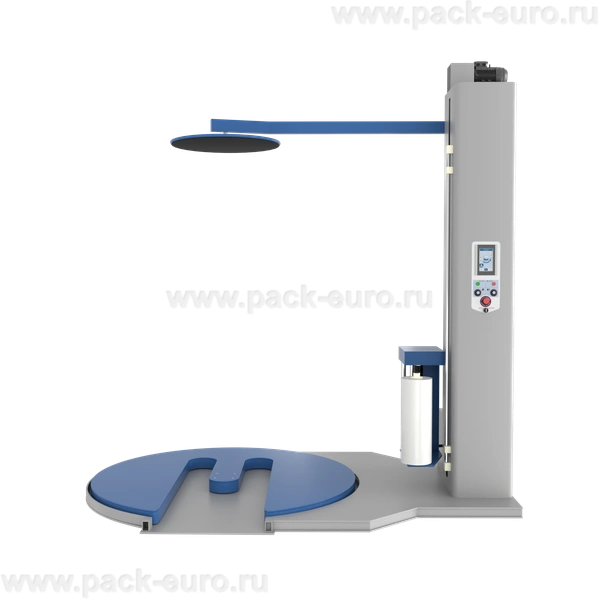

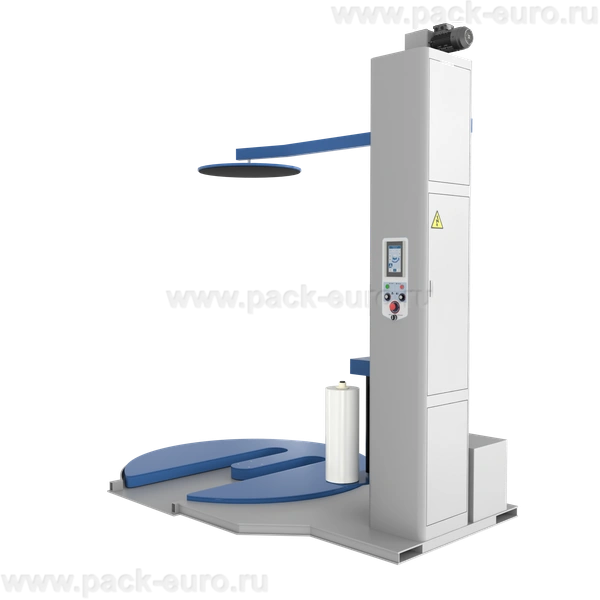

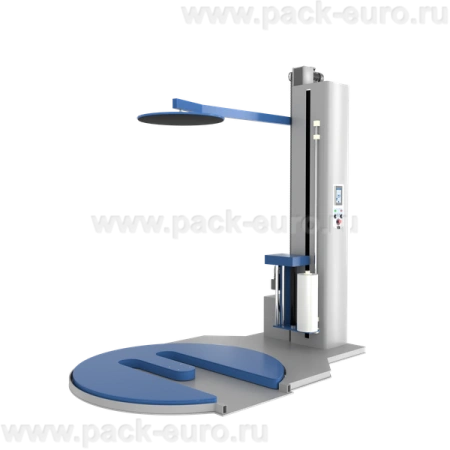

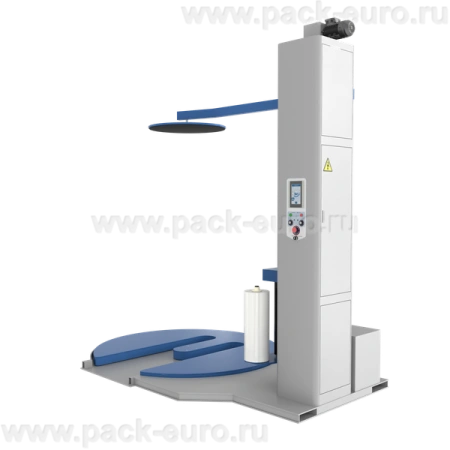

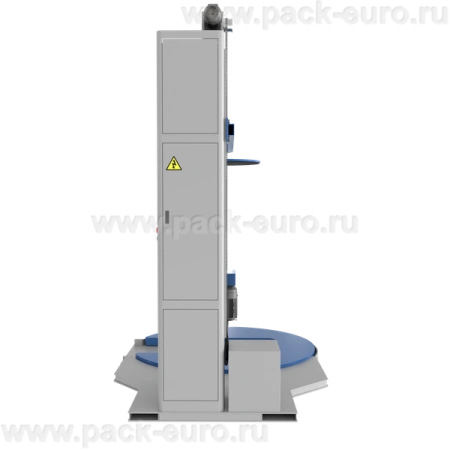

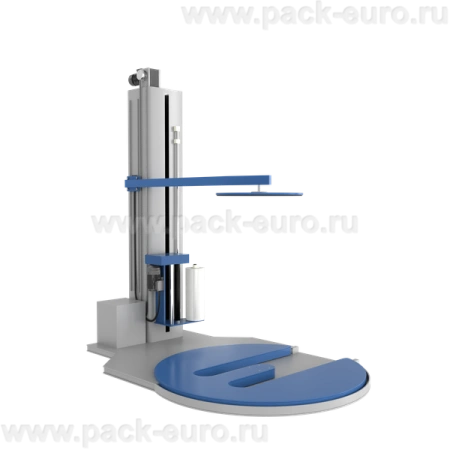

Паллетообмотчик ПЗО BPW-2400EC, прижим, Е-платформа под рохлю

Паллетообмотчик ПЗО BPW-2400EC: обмотка паллет до 2400 мм с прижимом и Е-платформой для рохли

Паллетообмотчик ПЗО BPW-2400EC — автоматическое оборудование для горизонтальной фиксации грузов на поддонах слоями стретч-пленки. Основная задача машины — подготовка паллетированных товаров к отгрузке, складированию и транспортировке. Модель решает две ключевые задачи склада: сохранность геометрии нестабильных штабелей и оперативную перегрузку готовых паллет без использования дополнительного подъемного оборудования.

Конструктивные особенности: механический прижим для удержания верхних слоев груза от смещения при натяжении пленки и Е-образная платформа, позволяющая забирать готовый поддон стандартной рохлей с нижним подхватом. Максимальная высота упаковки — 2400 мм, допустимая нагрузка на стол — до 1200 кг.

Состав и принцип работы паллетоупаковщика

Принцип действия ротационный: груз зафиксирован на поворотном столе, каретка с рулоном стретч-пленки движется вертикально. Стол вращает поддон, пленка подается слоями с перехлестом. Механизм престрейча предварительного растяжения пленки до 250% снижает расход материала без потери разрывной нагрузки.

В состав оборудования входят три электродвигателя 220 В. Привод стола цепной — устойчив к ударным нагрузкам при старте с тяжелым поддоном. Каретка оснащена двухцепной системой движения для исключения перекоса при интенсивной работе. Компрессор для прижима приобретается отдельно: давление на входе — не менее 6 атм.

Базовый комплект: ЖК-панель с меню на русском языке, память на 5 настроек, система автоматического определения высоты груза, прижимная плита, Е-платформа. В комплекте поставляется технический паспорт, гарантийный талон, инструкция в текстовом и видеоформате.

Прижимная плита: устойчивость нестабильных штабелей

Стандартные обмотчики не справляются с грузами в мягкой таре, с длинномерными позициями или штабелями с неровным верхом. Прижимная плита решает проблему физической фиксацией верхней части штабеля. Плита удерживает паллет от проворота и складывания при натяжении пленки. Минимальная высота прижима от стола — 1000 мм.

Без прижима при старте стола верхние слои могут сдвинуться, что приведет к нарушению целостности упаковки или падению груза. Прижим актуален для мешков с сыпучими продуктами, картонных коробок с легким верхом, упаковки бытовой техники без верхней крышки.

Е-образная платформа: логистика без погрузчика

Е-образная платформа — это вырез в конструкции поворотного стола. Стандартная рохля заезжает в вырез вилами, поднимает поддон с пола обмотчика и вывозит его. Без этой опции потребовалась бы ручная перегрузка каждого паллета или использование электрического погрузчика с боковым вводом.

С Е-платформой цикл "упаковка — перемещение" занимает менее 1 минуты. Оборудование становится совместимым с парком гидравлических тележек, которые есть на 90% складов. Габариты стола 1650 мм перекрывают стандартный европоддон 1200x800 мм и финский поддон 1200x1000 мм.

Детальное описание конструкции и материалов

Поворотный стол изготовлен из листовой стали. Диаметр — 1650 мм. Привод цепной, а не ременной или роликовый. Цепь исключает проскальзывание и растяжение при старте с грузом 1200 кг, не требует частой замены в отличие от пластиковых роликов дешевых аналогов. Цепь увеличивает срок эксплуатации при постоянной работе с тяжелыми грузами.

Каретка подъема пленки движется по профильным направляющим с низким трением. Привод каретки — двухцепной, равномерно распределяет нагрузку на обе стороны направляющих. Скорость движения каретки регулируется в диапазоне 1,6-4 м/мин. Высота подъема — до 2400 мм. Рулон стретч-пленки имеет стандартные посадочные размеры: внутренний диаметр 76 мм, наружный до 254 мм, ширина рулона 500 мм, толщина пленки от 17 до 35 микрон.

Фотодатчики определения высоты груза работают без привязки к цвету поверхности. Дешевые аналоги с инфракрасными сенсорами часто ошибаются на черных и темных поверхностях. Датчики паллетообмотчика ПЗО BPW-2400EC корректно фиксируют границу "груз-воздух" независимо от оттенка упаковки или груза.

Как выбрать паллетообмотчик: критерии для инженера и закупщика

Перед покупкой оцените три параметра: максимальная высота груза, устойчивость штабеля и логистика забора готовых паллет. Модель BPW-2400EC рассчитана на высоту 2400 мм и вес 1200 кг — это 95% складских грузов на поддонах. Скорость обработки — до 40 паллет в час.

Если продукция уложена в мешки, коробки с неровным верхом или на поддонах с выпирающими элементами — выбирайте версию с прижимом. Если на складе только гидравлические рохли без бокового ввода вил — обязательно наличие Е-платформы. При наличии электрических погрузчиков с боковым вводом платформа ускоряет процесс, но не является критичной.

Проверьте наличие компрессора с давлением от 6 бар. Объем ресивера подбирается из частоты циклов: для 40 паллет в час — от 50 литров. Максимальная скорость вращения стола — 12 об/мин, минимальная — 2,4 об/мин. Регулируется плавно через панель управления.

Панель управления имеет память на 5 профилей. Вы сохраняете настройки под разные типы грузов: скорость вращения стола, скорость подъема каретки, количество кругов обмотки в верхней и нижней зонах, степень натяжения пленки через престрейч. Переключение между профилями занимает 10 секунд.

Технические характеристики паллетообмотчика ПЗО BPW-2400EC

Преимущества оборудования

• Регулируемый престрейч от 100% до 250%. Механизм предварительного растяжения пленки снижает расход материала в 2,5 раза по сравнению с ручной обмоткой. При заданном усилии разрывная нагрузка слоя сохраняется, так как пленка возвращается к исходной толщине после натяжения на груз.
• Цепной привод стола и двухцепная каретка. Цепь не проскальзывает при старте с грузом 1200 кг, не растягивается со временем и не требует замены каждые 6 месяцев в отличие от пластиковых роликов. Ресурс механизма — не менее 5 лет при интенсивной работе 8 часов в сутки.
• Фотодатчики без привязке к цвету груза. Определяют реальную высоту штабеля на черных, белых, прозрачных и любых других поверхностях. Исключены холостые циклы или повреждение верхнего слоя при неправильном позиционировании каретки.
• Память 5 пользовательских профилей. Сохраняются все параметры: число кругов в верхней и нижней зонах обмотки, скорость вращения стола, скорость каретки, натяжение пленки. Переключение между профилями исключает перенастройку при смене ассортимента.

Автоопределение высоты груза и зонная обмотка

Система автоматического измерения высоты работает по двухпроходному алгоритму. При первом обороте стола каретка поднимается вверх, фотодатчик фиксирует границу груза. Контроллер запоминает точную высоту и делит ее на зоны: нижнюю интенсивную обмотку, среднюю, верхнюю усиленную.

Вы настраиваете количество кругов пленки для каждой зоны отдельно. Типовой сценарий для штабеля коробок: 4 круга снизу для фиксации паллета, 2 круга в средней части, 3 круга сверху с пониженным натяжением. Для мешков с цементом: 5 кругов снизу, 3 круга в средней зоне, 4 круга в верхней зоне с прижимом.

Каретка автоматически останавливается в верхней точке на заданное количество кругов, затем опускается вниз с обмоткой в обратном направлении. Это создает перекрестное наложение слоев, увеличивая прочность упаковки на разрыв при продольных нагрузках во время транспортировки.

Экономическая эффективность и окупаемость

Расчет окупаемости приведен для среднестатистического склада с объемом отгрузки 30 паллет в день. Цифры носят демонстрационный характер. Актуальную стоимость оборудования уточняйте на сайте. При ручной обмотке одного паллета расходуется 400 грамм пленки. С престрейчем 250% расход снижается до 160 грамм на паллет. Экономия пленки — 240 грамм на поддон.

При стоимости стретч-пленки 150 рублей за кг экономия на одном паллете — 36 рублей. При 30 паллетах в день — 1080 рублей в день. За 22 рабочих дня — 23 760 рублей в месяц. Годовая экономия на пленке — 285 120 рублей. Дополнительная экономия — снижение трудозатрат: оператор тратит 30 секунд на установку паллета и запуск цикла вместо 3-4 минут на ручную обмотку.

Кому подходит эта модель: складам строительных материалов, производственным предприятиям с отгрузкой готовой продукции на поддонах, распределительным центрам с высоким штабелем до 2400 мм, компаниям с парком гидравлических рохлей и нестабильными грузами в мягкой таре. Главные плюсы: цепной привод без пластиковых роликов, престрейч 250%, прижим для нестабильных штабелей, Е-платформа под стандартную рохлю и память на 5 профилей. Модель ПЗО BPW-2400EC заменяет ручную обмотку двух грузчиков с окупаемостью за 6-8 месяцев за счет экономии пленки и времени.
