Автоматический паллетайзер «PRIDE D» (d-2m, m-2 тн, h-2,4 m, 30-40 пал/час)

Автоматический паллетайзер PRIDE D: высокотехнологичное решение для интеграции в конвейерные линии

Автоматический паллетайзер PRIDE D представляет собой профессиональное высокопроизводительное оборудование для полностью автоматизированной упаковки грузов на паллетах в стретч-пленку. Данная модель разработана для предприятий, стремящихся к максимальной автоматизации складских и производственных процессов, и идеально подходит для интеграции в линии с подающим и отводящим приводными конвейерами. PRIDE D — это не просто паллетообмотчик, а полноценный автоматический комплекс, способный работать в круглосуточном режиме с минимальным участием оператора, обеспечивая при этом стабильно высокое качество упаковки и значительную экономию расходных материалов.

Благодаря современным техническим решениям, включая PLC-контроль, автоматическую систему подачи и обрезки пленки, цветную сенсорную панель управления и систему предварительного растяжения пленки, PRIDE D позволяет сократить расход стретч-пленки до 50% по сравнению с ручной упаковкой и значительно повысить производительность труда. Оборудование устойчиво к влажности (до 98%) и перепадам температур (от -10°C до +40°C), что позволяет размещать его в цехах с различными условиями эксплуатации.

Концепция и место в производственной иерархии

PRIDE D занимает верхнюю ступень в линейке автоматических паллетообмотчиков бренда, предлагая функциональность, необходимую для полной автоматизации упаковочного процесса. Главное отличие этой модели от полуавтоматических машин — полная автономность работы. После настройки параметров и подачи паллеты на входной конвейер, машина самостоятельно выполняет весь цикл: определяет высоту груза, обматывает его по заданной программе, закрепляет и обрезает пленку, и отправляет готовую паллету на отводящий конвейер.

Ключевые преимущества внедрения PRIDE D:

• Полная автоматизация: Участие оператора сводится к контролю за работой системы и своевременной смене рулонов пленки.
• Интеграция в линию: Наличие входного и выходного конвейеров (рабочая высота 450 мм) позволяет легко встроить машину в существующую производственную или складскую линию.
• Высокая производительность (30-40 паллет/час): Обеспечивает обработку интенсивных грузопотоков.
• Экономия пленки до 50%: Благодаря системе предварительного растяжения и точной настройке параметров.
• Надежность и долговечность: Усиленная конструкция, цепной привод и качественные комплектующие гарантируют длительный срок службы.

Конструктивные особенности и технологические решения

PRIDE D спроектирован как надежная и долговечная машина, способная выдерживать экстремальные нагрузки и работать в интенсивном режиме 24/7.

Основные узлы автоматического паллетайзера:

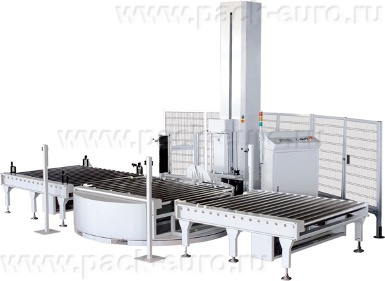

• Входной и выходной приводные конвейеры (рабочая высота 450 мм): Обеспечивают автоматическую подачу пустых/загруженных паллет в упаковочную зону и отвод готовых упакованных грузов. Фотодатчики контролируют наличие груза и его положение, синхронизируя работу конвейеров с циклом упаковки.
• Поворотная платформа диаметром 2000 мм: Усиленная конструкция с противоскользящим покрытием, рассчитанная на грузы весом до 2000 кг. Большой диаметр обеспечивает устойчивость крупногабаритных паллет. Платформа обладает высокой чувствительностью к весу груза, что позволяет корректно центровать продукт и обеспечивать плавное вращение с нужной скоростью.
• Вертикальная колонна высотой 2700 мм (опционально до 3400 мм): Прочная стальная конструкция, направляющая движение каретки. Высота колонны выбирается исходя из максимальной высоты обматываемых грузов (опции 2400, 2700, 3000, 3200 мм).
• Моторизированная каретка с системой предварительного растяжения пленки (пре-стретч): Оснащена двумя электродвигателями, которые принудительно растягивают пленку до оптимального коэффициента перед наложением на груз. Это ключевой элемент, обеспечивающий экономию пленки до 50% и стабильно высокое качество упаковки.
• Автоматическая система подачи и обрезки пленки: Механизм самостоятельно захватывает пленку в начале цикла, прижимает ее к грузу, а по завершении обмотки сваривает и обрезает ее, оставляя готовый "хвост" для следующего цикла. Это полностью исключает ручной труд.
• Фотодатчик определения высоты груза: Автоматически сканирует высоту паллеты, передавая данные в PLC-контроллер для точного позиционирования каретки и адаптации программы упаковки.
• Система управления на базе PLC с цветной сенсорной панелью: Современный программируемый логический контроллер обеспечивает точное выполнение всех циклов. Цветная сенсорная панель с русифицированным меню позволяет легко настраивать параметры упаковки, создавать и сохранять программы для различных типов грузов, а также контролировать процесс в реальном времени.
• Цепной привод поворотной платформы и каретки: Обеспечивает высокую надежность, точность позиционирования и долговечность даже при максимальных нагрузках.

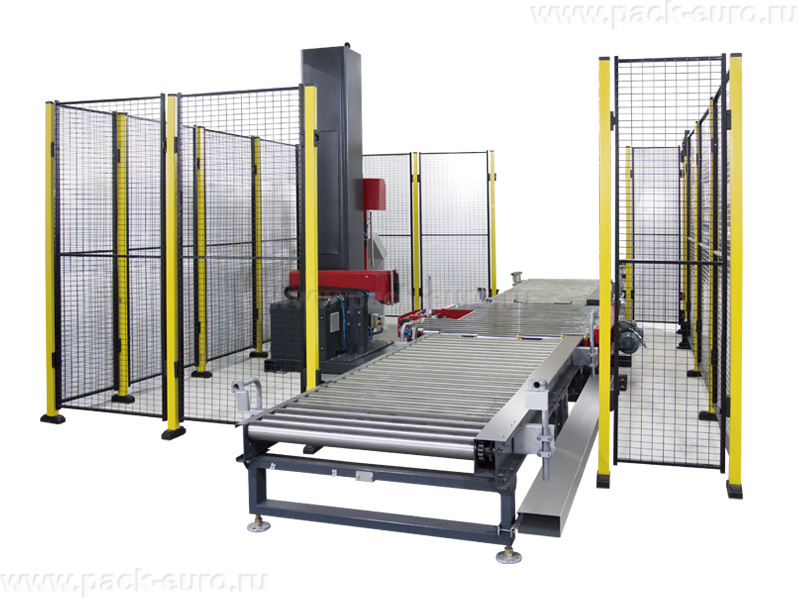

• Защитное ограждение упаковочной зоны: Гарантирует безопасность персонала, предотвращая доступ в рабочую зону во время работы машины. Ограждение оснащено блокировкой, отключающей оборудование при открытии.
• Аварийный стоп: Кнопки аварийной остановки, расположенные в доступных местах (включая под кареткой), позволяют мгновенно остановить машину.

Режимы работы и гибкость настроек

PRIDE D предлагает исключительную гибкость настройки, позволяя адаптировать процесс упаковки под любые типы грузов.

Основные настраиваемые параметры:

• Регулировка количества витков внизу и вверху груза: Позволяет усилить фиксацию в наиболее нагруженных зонах — в основании паллеты (для надежного крепления к поддону) и в верхней части (для защиты верхнего слоя груза от смещения).
• Регулировка скорости вращения поворотного стола (0-9 об/мин): Плавная регулировка позволяет адаптировать скорость под вес и устойчивость груза. Для легких и нестабильных грузов выбирается меньшая скорость.
• Раздельная регулировка скорости каретки при поднятии и при опускании (1-14 м/мин): Уникальная функция, позволяющая задавать разную скорость подъема и опускания, что влияет на шаг спирали и плотность обмотки.
• Задержка фотоэлемента: Регулирует верхний нахлест пленки, позволяя точно настроить, насколько выше груза должна подниматься пленка.
• Программирование различных циклов упаковки: Можно создавать и сохранять в памяти контроллера программы для разных типов грузов, быстро переключаясь между ними при смене продукции.

Дополнительные функции:

• Плавный старт и фиксированная остановка: Обеспечивают плавное начало вращения, исключая смещение груза под действием инерции, и точную остановку платформы в заданном положении для удобства выгрузки.
• Пуск и остановка на заданном уровне: Позволяет обматывать груз поэтапно (например, нижний ярус, потом верхний), что особенно полезно для нестабильных грузов.
• Наличие фотодатчиков для подачи груза в упаковочную зону: Обеспечивает синхронизацию работы конвейеров и паллетообмотчика, исключая столкновения и заторы.

Технические характеристики и их практическое значение

• Установленная мощность: 2,5 кВт. Обеспечивает достаточную мощность для привода всех механизмов при сохранении энергоэффективности.
• Электрические характеристики: 380 В, 50 Гц, 3 фазы. Требуется трехфазное подключение, что стандартно для промышленного оборудования такой мощности.
• Производительность: 30-40 паллет в час. Высокий показатель, позволяющий обслуживать интенсивные грузопотоки.
• Диаметр платформы: 2000 мм. Большой диаметр обеспечивает устойчивость крупногабаритных паллет (до 1600×1600 мм и более).
• Высота колонны: 2700 мм (опция 2400, 3000, 3200, 3400 мм). Позволяет выбирать оптимальную высоту под конкретные задачи.
• Максимальный вес груза: 2000 кг. Высокая грузоподъемность для тяжелых промышленных грузов.
• Макс. скорость вращения платформы: 0-9 об/мин (регулируемая).
• Скорость поднятия/опускания каретки: 1-14 м/мин (раздельная регулировка). Широкий диапазон для тонкой настройки.
• Рабочее давление воздуха: 4-6 кг/см². Требуется подключение к пневмосистеме.
• Рабочая высота приводных конвейеров: 450 мм. Стандартная высота, удобная для интеграции.
• Расходный материал: стретч-пленка машинная, ширина 500 мм, толщина 17-35 мкм.
• Условия эксплуатации: влажность до 98%, температура -10°C до +40°C. Широкий диапазон позволяет использовать машину в различных условиях.
• Уровень шума: 75 дБ. Соответствует санитарным нормам.

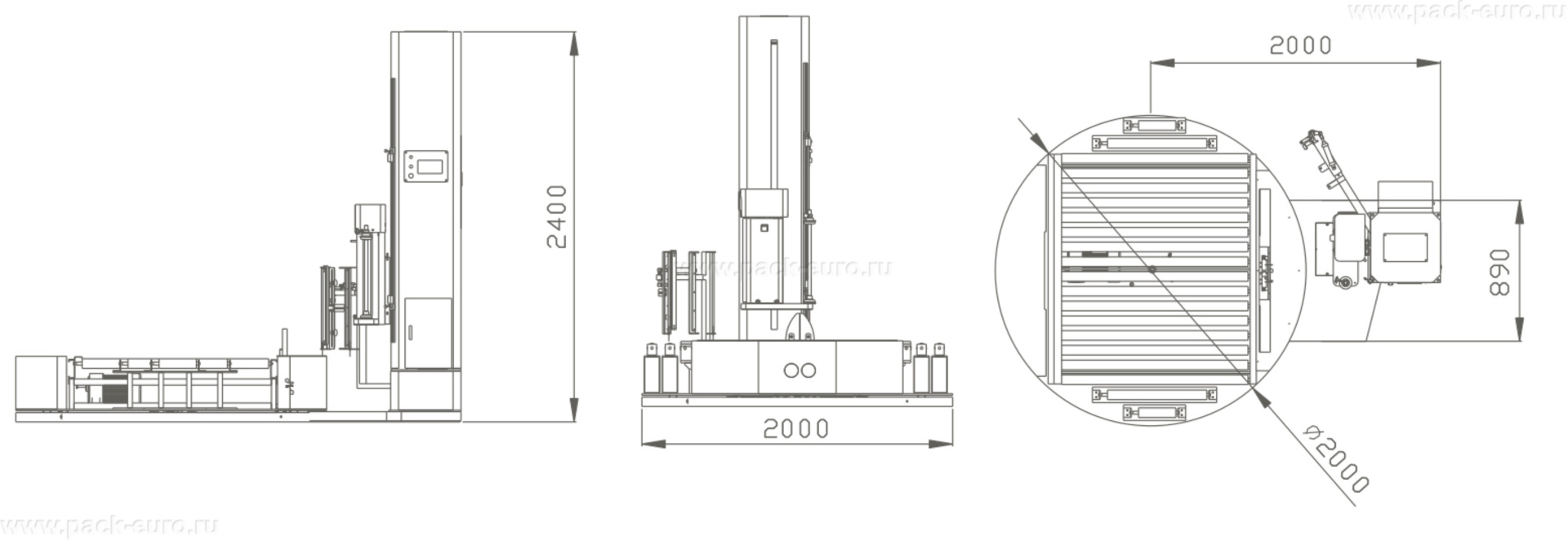

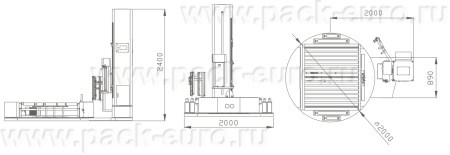

• Габариты машины (Д×Ш×В): 3000×2000×2000 мм. Компактные размеры для оборудования такого класса.
• Вес машины: 1300 кг. Обеспечивает устойчивость конструкции.

Преимущества модели PRIDE D

• Полностью автоматический цикл: Минимальное участие оператора.
• Интеграция в конвейерные линии: Входной и выходной конвейеры с рабочей высотой 450 мм.
• Высокая производительность (30-40 паллет/час).
• Экономия пленки до 50%: Система предварительного растяжения.
• Автоматическая подача и обрезка пленки.
• Работа с грузами до 2000 кг.
• Большой диаметр платформы (2000 мм): Для крупногабаритных грузов.
• PLC-контроль и цветная сенсорная панель: Точность и удобство.
• Русифицированное меню и защита настроек паролем.
• Раздельная регулировка скорости каретки (1-14 м/мин).
• Цепной привод стола и каретки: Надежность и долговечность.
• Защитное ограждение и аварийный стоп: Безопасность.
• Устойчивость к влажности и перепадам температур.

Сфера применения

Благодаря своим характеристикам, PRIDE D находит применение в самых разных отраслях промышленности и логистики.

• Крупные логистические центры и распределительные хабы: Для высокоскоростной обработки больших объемов грузов.
• Производственные предприятия: Упаковка готовой продукции (напитки, продукты питания, стройматериалы, товары народного потребления).
• Склады с высокой интенсивностью грузопотока.
• Предприятия с тяжелыми грузами (до 2000 кг): Металлургия, машиностроение.
• Производства с автоматизированными линиями: Легкая интеграция в существующую инфраструктуру.

Экономическая эффективность и окупаемость

Рассмотрим пример окупаемости PRIDE D для крупного логистического центра.

Исходные данные:

• Объем упаковки: 300 паллет в день (при двухсменной работе).
• Ручная упаковка: требует бригады из 4-6 операторов на линии.
• Средняя заработная плата оператора: 50 000 руб/мес.
• Годовой фонд оплаты труда бригады (5 чел × 2 смены = 10 чел): 10 × 50 000 × 12 = 6 000 000 рублей.

Расчет экономии при внедрении PRIDE D:

• Автоматическая линия требует 1 оператора в смену для контроля.
• Годовой фонд оплаты труда операторов (2 чел): 2 × 50 000 × 12 = 1 200 000 рублей.
• Прямая экономия на заработной плате: 6 000 000 - 1 200 000 = 4 800 000 рублей в год.
• Экономия на пленке (при годовом расходе 30 тонн и экономии 50%): 15 тонн × 180 000 руб/тонна = 2 700 000 рублей.

Общая годовая экономия: 7 500 000 рублей. При стоимости PRIDE D в диапазоне 1 500 000 – 2 500 000 рублей, срок окупаемости составит менее 4-5 месяцев.

Заключение

Автоматический паллетайзер PRIDE D представляет собой высокотехнологичное, производительное и надежное решение для полной автоматизации процесса упаковки грузов на паллетах. Возможность интеграции в конвейерные линии, высокая производительность (30-40 паллет/час), система предварительного растяжения пленки, автоматическая подача и обрезка пленки, а также устойчивость к сложным условиям эксплуатации делают эту модель идеальным выбором для крупных производств и логистических центров, стремящихся к максимальной эффективности и быстрой окупаемости инвестиций.

Если вы ищете мощный автоматический паллетайзер для интеграции в вашу производственную линию и хотите получить профессиональную консультацию по модели PRIDE D, свяжитесь с нашими специалистами по телефону 8 (800) 500-00-14 или напишите на email info@pack-euro.ru. Мы поможем вам подобрать оптимальную конфигурацию, рассчитать экономическую эффективность и организовать доставку и пусконаладку оборудования.
