Нож для запайки и обрезки BSL-5045L: производительность 800–1200 шт/ч, размер запайки 500×450 мм, мощность 1,2 кВт
Для предприятий с объемом упаковки от 3000 до 8000 единиц в смену, где требуется полуавтоматическое формирование термоусадочных пакетов с последующей передачей в тоннель, оптимальным решением становится L-образный запайщик с отводящим конвейером. Нож для запайки и обрезки BSL-5045L — это полуавтоматическая упаковочная машина серии BSL с L-образным запаечным ножом, предназначенная для упаковки товаров в термоусадочную пленку ПВХ и ПОФ. Размер запайки: продольная — 500 мм, поперечная — 450 мм. Производительность составляет от 800 до 1200 упаковок в час при мощности 1,2 кВт и питании от сети 220 В.
Оборудование широко применяется в пищевом и непищевом производстве для упаковки хлеба, полуфабрикатов, книг, картин, различных коробок и другой продукции. Для получения наилучшего эффекта упаковки рекомендуется использовать в паре с термоусадочным тоннелем. Аппарат оснащен отводящим конвейером: по окончании запайки и обрезки пленки машина автоматически выгружает упакованный товар в термоусадочный тоннель.
Конструкция и принцип работы

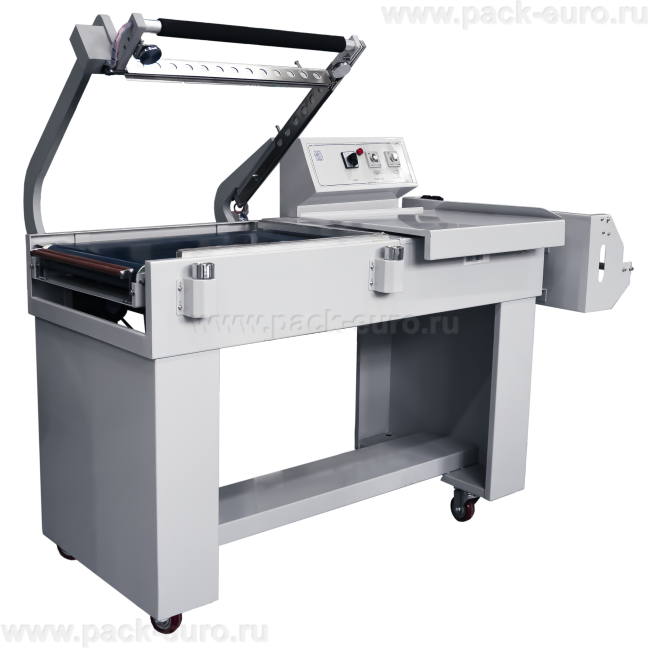

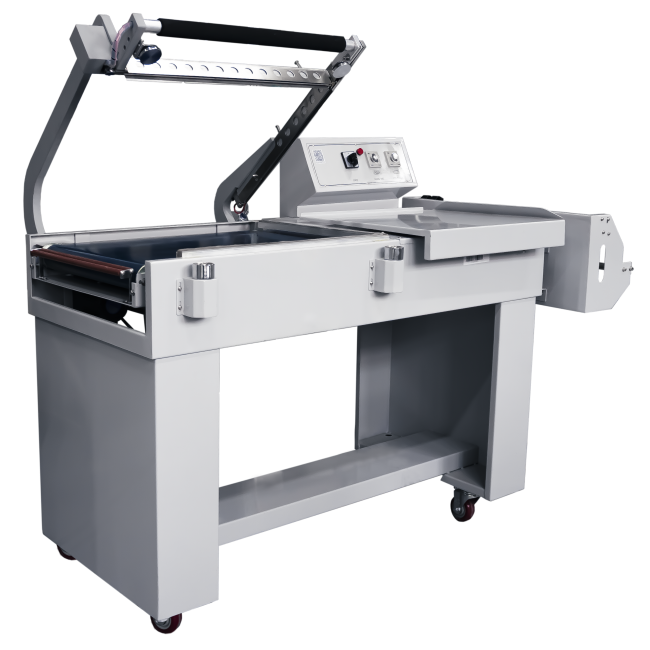

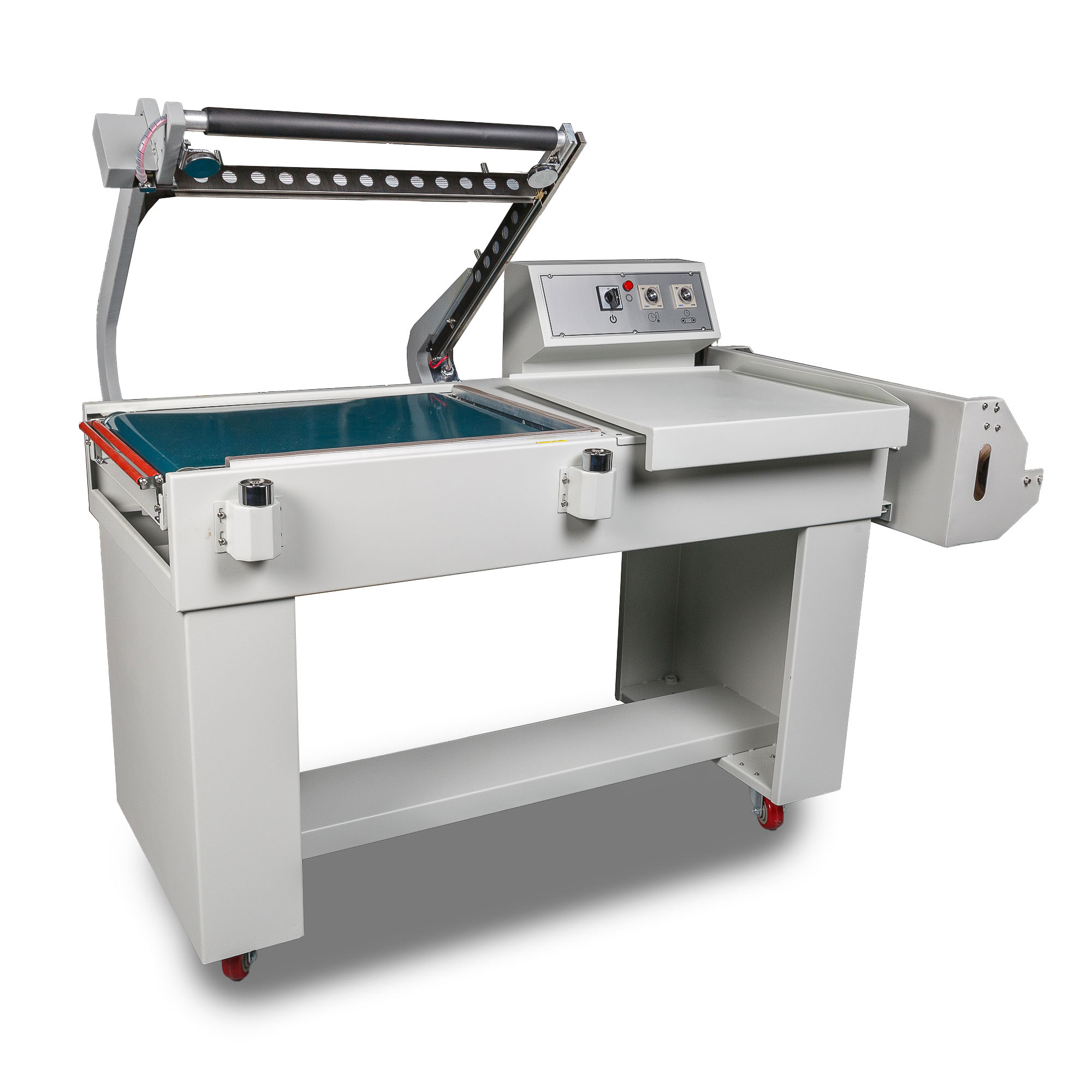

Аппарат выполнен в напольном исполнении. Габариты: 1560×760×1040 мм, вес нетто — 150 кг, вес брутто — 184 кг. В составе оборудования: рабочая платформа с тефлоновым полотном, L-образный запаечный узел, сдвоенные электромагниты для удержания узла, отводящий конвейер с регулируемым временем протяжки, держатель рулона пленки с прокалывателями, маховое колесо для регулировки высоты конвейера, панель управления с регуляторами времени запайки и протяжки.
Принцип работы: оператор укладывает продукцию на рабочую платформу, предварительно обернув ее термоусадочной пленкой. При опускании L-образной рамки сдвоенные электромагниты удерживают запаечный узел во время работы — оператору не требуется его удерживать. Запаечный узел одновременно сваривает и обрезает пленку. Время запайки регулируется в диапазоне от 0 до 1,5 секунды. Тефлоновое полотно, расположенное в нижней части запаечного узла, исключает прилипание пленки во время работы. После завершения цикла отводящий конвейер автоматически выгружает упакованный товар в термоусадочный тоннель. Время протяжки конвейерной ленты регулируется на панели управления.
Положение конвейера относительно высоты товара регулируется при помощи махового колеса. Держатель рулона пленки оснащен прокалывателями для эффективной усадки пленки. Держатель перемещается по одной оси для регулировки ширины пленки под габариты упаковки. Такая система позволяет настраивать машину под различные размеры, используя всего один типоразмер ширины пленки.
Особенная конструкция запаечного узла
Модель BSL-5045L имеет ряд конструктивных особенностей, обеспечивающих высокую производительность и качественную запайку:
- Сдвоенные электромагниты. Удерживают запаечный узел во время работы. Оператору не требуется держать рамку вручную — сдвоенные электромагниты фиксируют ее в нижнем положении на все время цикла запайки. Это снижает физическую нагрузку и позволяет достичь производительности до 1200 упаковок в час.
- Тефлоновое полотно в нижней части запаечного узла. Исключает прилипание расплавленной термоусадочной пленки к рабочей поверхности. Пленка не налипает на платформу даже при работе с ПВХ, склонным к прилипанию. Чистый рез и ровный шов без разрывов.
- Отводящий конвейер с регулируемым временем протяжки. После запайки и обрезки машина автоматически выгружает упакованный товар в термоусадочный тоннель. Время протяжки настраивается на панели управления в зависимости от длины тоннеля и требуемой синхронизации. Оператору не нужно перемещать упаковку вручную.
- Прокалыватели на держателе рулона пленки. Обеспечивают эффективную усадку пленки за счет перфорации. Прокалыватели создают микроотверстия в пленке для удаления воздуха. Держатель перемещается по оси для регулировки ширины под габариты упаковки.
Как выбрать нож для запайки и обрезки: критерии для профессионала
Первый критерий — размер запайки. У модели BSL-5045L продольная запайка 500 мм, поперечная — 450 мм. Рекомендованные габариты товара: длина + высота менее 500 мм, ширина + высота менее 450 мм, ширина менее 400 мм, высота менее 200 мм. Пример для коробки 350×280×100 мм: Д+В=450 мм допустимо, Ш+В=380 мм допустимо, ширина 280 мм допустима, высота 100 мм допустима.
Второй параметр — производительность. 800–1200 упаковок в час соответствует 13–20 упаковкам в минуту. Это оптимальный показатель для предприятий с объемом упаковки 5000–10 000 единиц в смену. При больших объемах требуются полностью автоматические линии.
Третий критерий — наличие отводящего конвейера. Автоматическая выгрузка в термоусадочный тоннель исключает ручную передачу упаковки. Это сокращает время цикла на 2–3 секунды и снижает нагрузку на оператора. Для линий с высокой производительностью отводящий конвейер обязателен.
Четвертый критерий — регулировка времени запайки 0–1,5 секунды. Этого достаточно для ПВХ и ПОФ пленок толщиной до 25–30 мкм. Для полиэтиленовых пленок требуется больше времени — до 2,5–3 секунд.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
BSL-5045L
|
|
Тип оборудования
|
полуавтоматический L-образный нож с отводящим конвейером
|
|
Производительность
|
800 – 1200 шт/ч
|
|
Мощность
|
1,2 кВт
|
|
Напряжение питания
|
220 В
|
|
Длина продольной запайки
|
500 мм
|
|
Длина поперечной запайки
|
450 мм
|
|
Рекомендованные габариты товара
|
Д+В<500, Ш+В<450, Ш<400, В<200 мм
|
|
Время запайки регулируемое
|
0 – 1,5 сек
|
|
Тип пленки
|
ПВХ, ПОФ
|
|
Удержание запаечного узла
|
сдвоенные электромагниты
|
|
Отводящий конвейер
|
есть, регулируемое время протяжки
|
|
Регулировка высоты конвейера
|
маховое колесо
|
|
Прокалыватели на держателе рулона
|
есть
|
|
Габариты Д×Ш×В
|
1560 × 760 × 1040 мм
|
|
Вес нетто / брутто
|
150 кг / 184 кг
|
Преимущества оборудования
- Сдвоенные электромагниты для удержания запаечного узла. Оператору не требуется удерживать рамку вручную. Электромагниты фиксируют ее в нижнем положении на время цикла запайки. Физическая нагрузка снижается, производительность растет. Один оператор справляется с объемом до 1200 упаковок в час без переутомления.
- Отводящий конвейер с регулируемым временем протяжки. После запайки и обрезки машина автоматически выгружает упакованный товар в термоусадочный тоннель. Оператор не тратит время на ручную передачу упаковки. Время протяжки настраивается под синхронизацию с тоннелем. Исключаются заторы на линии.
- Тефлоновое полотно в нижней части запаечного узла. Исключает прилипание расплавленной пленки к рабочей поверхности. ПВХ и ПОФ пленки не налипают на платформу даже при длительной работе. Чистый рез без разрывов, ровный сварной шов по всей длине.
- Регулировка высоты конвейера маховым колесом и регулировка времени запайки 0–1,5 секунды. Точное позиционирование шва относительно продукта независимо от высоты изделия. Быстрая перенастройка при смене типоразмера продукции. Оптимальное время нагрева под любой тип ПВХ и ПОФ пленки.
- Прокалыватели на держателе рулона пленки и регулировка ширины по оси. Микроотверстия для удаления воздуха улучшают качество усадки. Держатель перемещается под разную ширину пленки, позволяя использовать один типоразмер рулона для разных габаритов упаковки. Экономия на складских запасах пленки.
- Производительность 800–1200 упаковок в час и размер запайки 500×450 мм. Высокая производительность для полуавтоматического оборудования. Размер запайки подходит для широкого спектра продукции: от книг и картин до коробок с хлебом и полуфабрикатами.
Отводящий конвейер: автоматическая передача в термоусадочный тоннель
Ключевая особенность модели BSL-5045L — наличие отводящего конвейера с регулируемым временем протяжки. В стандартных полуавтоматических L-ножах оператор после запайки должен вручную снять упаковку и переместить ее в термоусадочный тоннель. При производительности 20 упаковок в минуту на это уходит 2–3 секунды на каждую упаковку, что снижает общую производительность линии.
Система отводящего конвейера работает следующим образом:
- После завершения цикла запайки и обрезки L-образная рамка поднимается.
- Отводящий конвейер автоматически включается на заданное время, установленное на панели управления.
- Упакованный товар перемещается с рабочей платформы на конвейерную ленту и транспортируется в сторону термоусадочного тоннеля.
- Оператор в это время уже загружает следующий продукт на платформу.
Преимущества отводящего конвейера:
- Сокращение времени цикла на 2–3 секунды за счет исключения ручной передачи.
- Снижение физической нагрузки на оператора — не нужно наклоняться и перекладывать упаковку.
- Синхронизация с термоусадочным тоннелем — регулируемое время протяжки подстраивается под скорость ленты тоннеля.
- Исключение риска повреждения упаковки при ручной передаче.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене ручного L-ножа без отводящего конвейера на полуавтоматическую машину BSL-5045L с отводящим конвейером. При объеме 6000 упаковок в смену на ручном ноже оператор тратит 12 секунд на упаковку включая ручную передачу в тоннель. На BSL-5045L цикл занимает 8 секунд за счет автоматической выгрузки. Экономия времени на 6000 упаковках — 6,7 часа в смену. При ставке оператора 400 руб/час экономия на оплате труда составляет 2680 руб за смену, или 58 960 руб в месяц.
Дополнительный эффект — снижение физической нагрузки. При 6000 упаковок в смену на ручном ноже оператор совершает 6000 наклонов и передач. На BSL-5045L количество движений сокращается вдвое. Это снижает утомляемость и процент ошибок во второй половине смены.
Расчет носит информационный характер. Актуальная стоимость ножа для запайки и обрезки BSL-5045L указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 4 до 8 месяцев.
Вывод: нож для запайки и обрезки BSL-5045L предназначен для предприятий с объемом упаковки от 4000 до 10 000 единиц в смену, использующих ПВХ и ПОФ пленки. Главные преимущества — производительность до 1200 упаковок в час, отводящий конвейер для автоматической выгрузки в тоннель, сдвоенные электромагниты, тефлоновое полотно и регулируемое время запайки. Компания Европактрейд поставляет оборудование с гарантией и рекомендует использовать в паре с термоусадочным тоннелем.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
