Нож для запайки и обрезки BSL-5045L для ПЭ (PE) пленок

Нож для запайки и обрезки BSL-5045L для ПЭ PE пленок: мощность 1200 Вт, размер запайки 500×450 мм, толщина пленки до 80 мкм

Для предприятий, упаковывающих продукцию в полиэтиленовую термоусадочную пленку, стандартные L-образные ножи, калиброванные под ПВХ и ПОФ, не обеспечивают качественной сварки. Полиэтилен требует более высокой температуры запайки и большего давления прижима. Нож для запайки и обрезки BSL-5045L для ПЭ PE пленок — это специализированная комплектация, разработанная для работы с полиэтиленовыми термоусадочными пленками толщиной до 80 мкм. Мощность составляет 1200 Вт, размер запайки и обрезки — 500×450 мм.

Оборудование широко применяется в пищевом и непищевом производстве для упаковки разнообразных продуктов. Особенно востребовано на упаковке товаров для маркетплейсов, где полиэтиленовая упаковка обеспечивает влагозащиту и ударопрочность. Машина может работать как автономно, так и в комплекте с термоусадочным тоннелем для дальнейшей усадки пленки. Производительность составляет 300–500 упаковок в час.

Конструкция и принцип работы

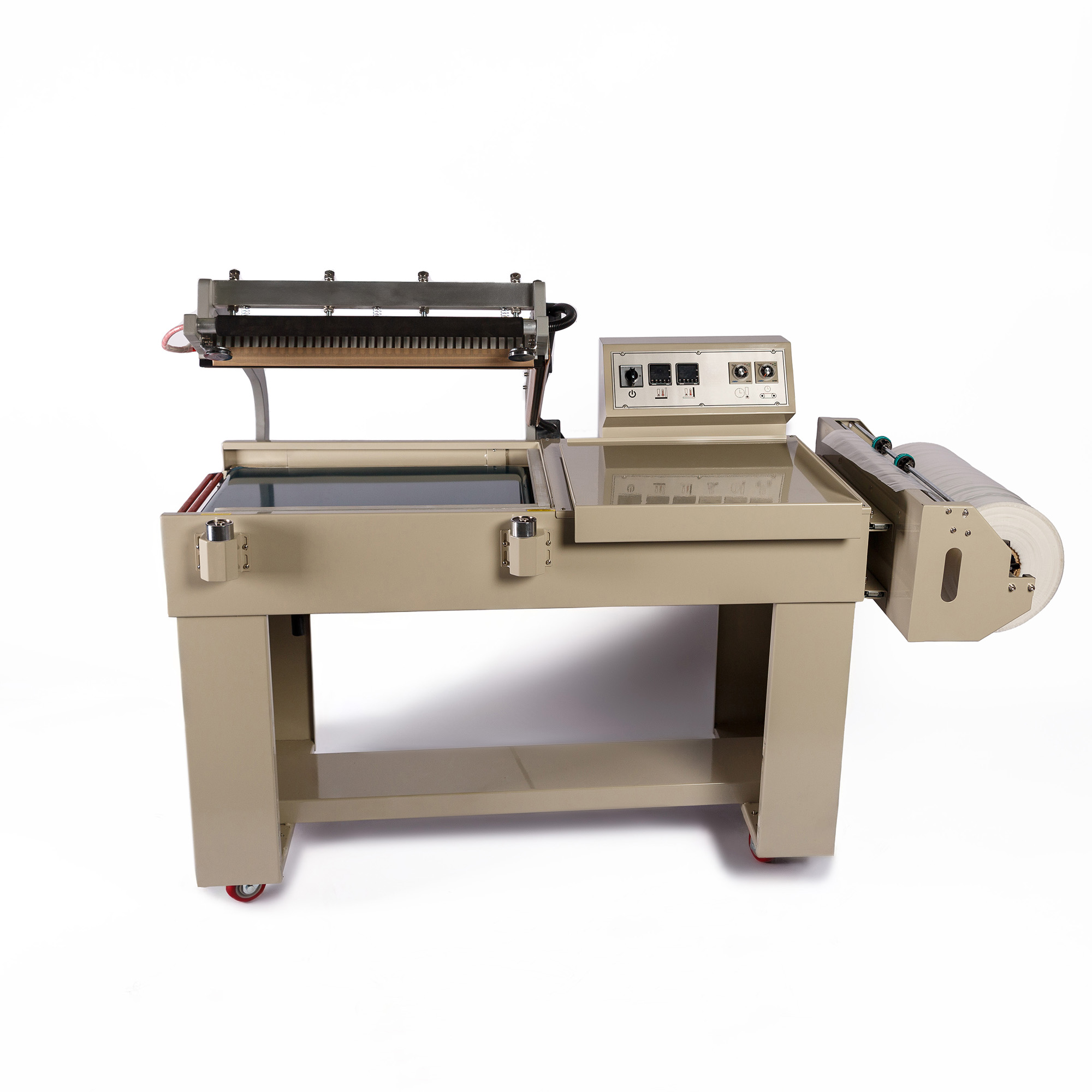

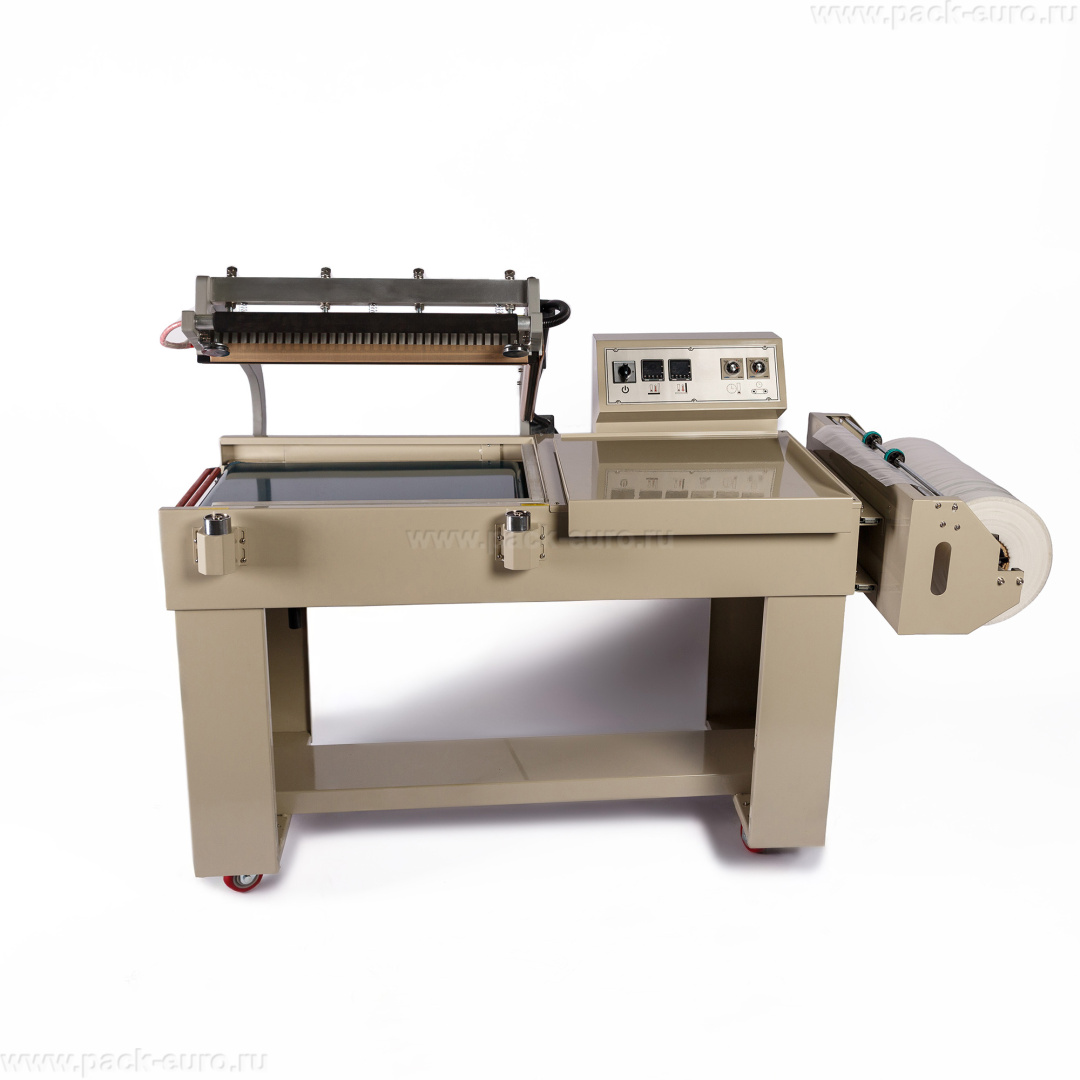

Аппарат выполнен в настольном или напольном исполнении на регулируемых опорах. Габариты в упаковке: 1340×840×1120 мм, вес брутто — 126 кг. В составе машины: конвейерная лента с регулируемой высотой, L-образная запаечная рамка с постоянным нагревом ножа, система сдвоенных электромагнитов для создания усилия прижима, база для установки рулона пленки шириной до 550 мм, реле времени для установки длительности запайки.

Принцип работы: оператор укладывает продукцию на конвейерную ленту, предварительно обернув ее полиэтиленовой пленкой. Высота конвейера регулируется маховым колесом для точного позиционирования шва относительно продукта. При опускании L-образной рамки нож с постоянным нагревом одновременно сваривает и обрезает пленку. Сдвоенные электромагниты создают равномерное давление по всей площади шва. Раздельный температурный контроль позволяет независимо настраивать нагрев продольной и поперечной запайки. Реле времени устанавливает длительность цикла от 0 до 2–3 секунд. После завершения цикла рамка поднимается автоматически или вручную, оператор извлекает упаковку.

Натяжение верхней запаивающей рамки регулируется при помощи воздушного цилиндра. База для установки пленки легко регулируется под разную ширину рулона, что позволяет быстро перенастраиваться при смене типа упаковки.

Специализация под полиэтиленовые пленки: ключевые отличия

Стандартные L-образные ножи не рассчитаны на работу с полиэтиленом по нескольким причинам. Модель BSL-5045L для ПЭ пленок имеет три специализированных отличия:

• Постоянный нагрев ножа запаечной рамки. Полиэтилен требует стабильной температуры в течение всего цикла запайки. Постоянный нагрев исключает колебания температуры, обеспечивая отличное качество шва без прилипания и разрывов пленки.
• Увеличенное давление прижима за счет сдвоенных электромагнитов. ПЭ пленка более эластична, чем ПВХ и ПОФ, и требует большего усилия для формирования герметичного шва. Два электромагнита создают равномерное давление по всей площади запайки 500×450 мм.
• Раздельный температурный контроль нагрева продольной и поперечной запайки. Разная длина швов требует разной температуры нагрева для оптимальной сварки. Независимая регулировка позволяет точно настроить каждый участок.

Как выбрать нож для запайки и обрезки: критерии для профессионала

Первый критерий — тип пленки. Модель BSL-5045L специально разработана для ПЭ полиэтиленовых пленок толщиной до 80 мкм. Для ПВХ и ПОФ пленок существуют другие модификации. Убедитесь, что ваша пленка соответствует спецификации.

Второй параметр — размер запайки и обрезки. 500×450 мм — это максимальные размеры шва. Фактический размер продукции должен быть меньше на 30–50 мм по каждой стороне для формирования запаса на швы. Пример: для коробки 450×400 мм запас составит 50 мм по длине и 50 мм по ширине.

Третий критерий — максимальная толщина пленки. Аппарат рассчитан на пленки толщиной до 80 мкм. Для более толстых полиэтиленовых пленок 100–150 мкм потребуется более мощное оборудование с увеличенным временем нагрева.

Четвертый параметр — регулировка высоты конвейера и натяжения рамки. Высота конвейера регулируется маховым колесом, что позволяет точно позиционировать шов относительно продукта. Натяжение верхней рамки регулируется воздушным цилиндром — это важно для пленок разной толщины и эластичности.

Пятый параметр — производительность. 300–500 упаковок в час соответствует 5–8 упаковкам в минуту. Это оптимально для предприятий с объемом упаковки 1500–3000 единиц в смену.

Технические характеристики

Преимущества оборудования

• Постоянный нагрев ножа запаечной рамки. В отличие от импульсных запайщиков, где температура циклично поднимается и опускается, постоянный нагрев обеспечивает стабильную температуру в течение всего цикла. Для ПЭ пленки это критически важно: перепады температуры приводят к неравномерному шву и разрывам. Постоянный нагрев гарантирует отличное качество запайки без прилипания.
• Сдвоенные электромагниты для увеличенного давления прижима. Полиэтиленовая пленка требует большего усилия для формирования герметичного шва, чем ПВХ или ПОФ. Два электромагнита создают равномерное давление по всей площади запайки 500×450 мм, исключая зоны недопоя по краям. Ровный шов по всему периметру — гарантия герметичности упаковки.
• Раздельный температурный контроль продольной и поперечной запайки. Длина продольного шва 500 мм, поперечного — 450 мм. Разная длина требует разной температуры нагрева для равномерного прогрева. Независимая регулировка позволяет точно настроить каждый участок под конкретную пленку, исключая перегрев короткого шва и недогрев длинного.
• Регулируемая высота конвейерной ленты маховым колесом. Точное позиционирование шва относительно продукта — залог аккуратной упаковки. Маховое колесо позволяет плавно изменять высоту конвейера, совмещая линию шва с оптимальным положением на изделии. Особенно важно при упаковке продукции разной высоты.
• Регулируемое натяжение верхней запаивающей рамки воздушным цилиндром. Для тонких пленок 30–40 мкм требуется меньшее натяжение, для толстых до 80 мкм — большее. Воздушный цилиндр позволяет точно дозировать усилие прижима, исключая разрывы тонкой пленки и недостаточный прогрев толстой.
• База для установки пленки с регулировкой под ширину рулона до 550 мм. Быстрая перенастройка при смене типа пленки или ширины рулона. База легко перемещается и фиксируется без инструментов, что сокращает время перенастройки до 2–3 минут.

Регулировка натяжения воздушным цилиндром: точность дозирования усилия

Одной из ключевых особенностей модели BSL-5045L для ПЭ пленок является регулировка натяжения верхней запаивающей рамки при помощи воздушного цилиндра. В стандартных L-образных ножах усилие прижима фиксировано или регулируется грубо. Для полиэтиленовых пленок разной толщины требуется разное усилие.

Система работает следующим образом:

• Оператор устанавливает давление в пневмосистеме на регуляторе. Давление контролируется по манометру.
• При опускании рамки воздушный цилиндр создает усилие прижима, пропорциональное давлению.
• Для тонкой пленки 30–40 мкм давление снижают, чтобы не разорвать материал. Для толстой пленки до 80 мкм давление повышают для качественного прогрева.

Воздушный цилиндр обеспечивает равномерное распределение усилия по всей площади рамки. В отличие от механических пружин, давление не зависит от износа и остается стабильным в течение всей смены.

Гибкость настройки позволяет:

• Работать с ПЭ пленками разной толщины от 30 до 80 мкм на одном оборудовании.
• Адаптироваться под разные типы продукции — мягкую и твердую.
• Компенсировать износ уплотнителей рамки увеличением давления.

Экономическая эффективность и окупаемость

Рассчитаем экономию при замене ручного L-ножа с фиксированным усилием на полуавтоматическую машину BSL-5045L со сдвоенными электромагнитами и воздушным цилиндром. При объеме 2000 упаковок в смену процент брака на ручном ноже из-за неравномерного шва достигает 2–3%. Экономия на переупаковке и потерянной пленке при снижении брака до 0,5% составляет 1000–1500 руб в смену, или 22 000–33 000 руб в месяц.

Дополнительный эффект — повышение производительности. На ручном ноже цикл занимает 10–12 секунд, на BSL-5045L — 7–8 секунд. При 2000 упаковок экономия времени — около 1,5 часа в смену, или 600 руб при ставке оператора 400 руб/час.

Расчет носит информационный характер. Актуальная стоимость ножа BSL-5045L для ПЭ пленок указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 4 до 8 месяцев.

Вывод: нож для запайки и обрезки BSL-5045L для ПЭ PE пленок предназначен для предприятий, упаковывающих продукцию в полиэтиленовую термоусадочную пленку толщиной до 80 мкм. Главные преимущества — постоянный нагрев ножа, сдвоенные электромагниты, раздельный контроль температуры, регулируемое натяжение воздушным цилиндром и точная настройка высоты конвейера. Компания Европактрейд поставляет оборудование в специализированной комплектации для ПЭ пленок.
