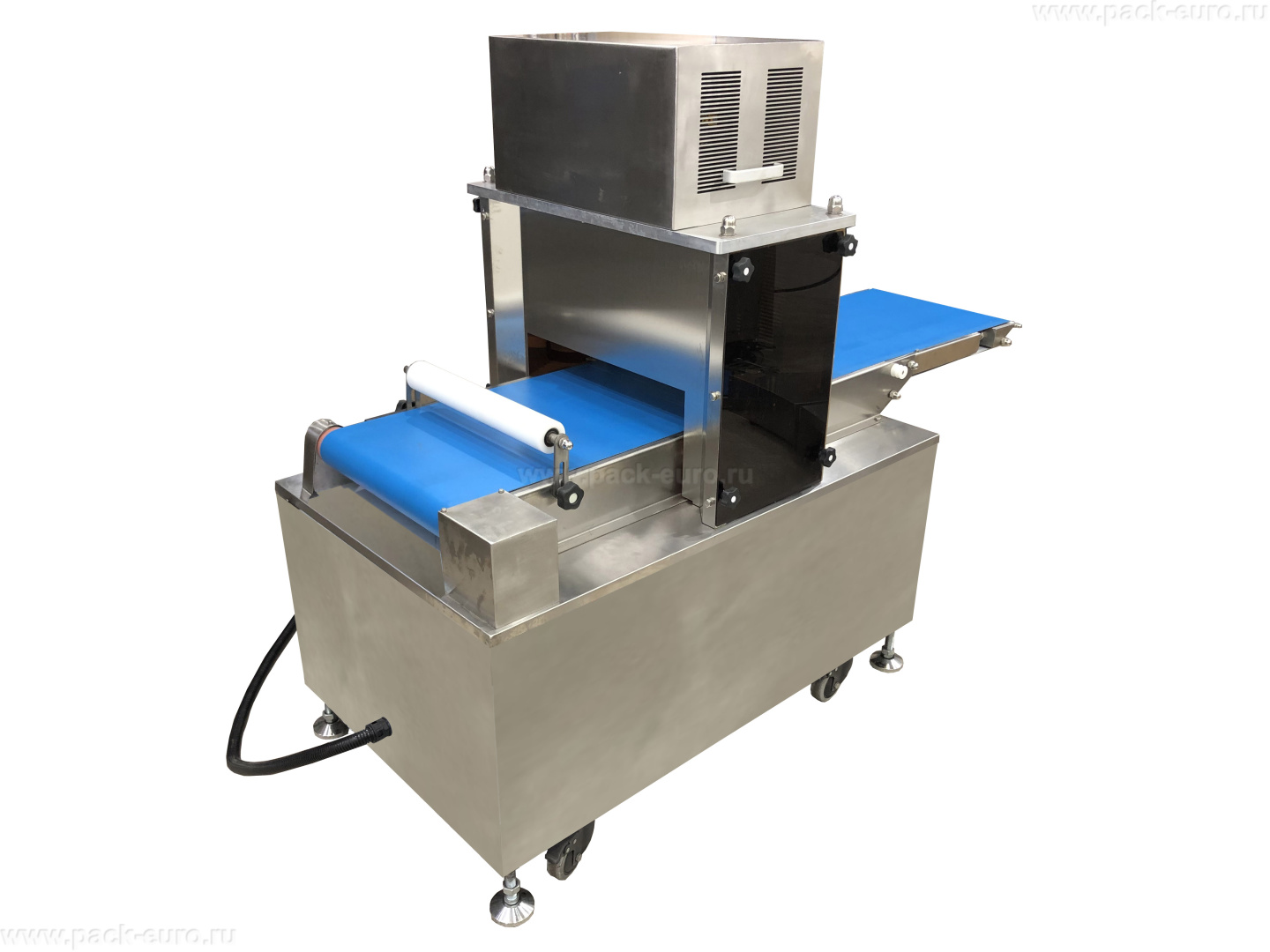

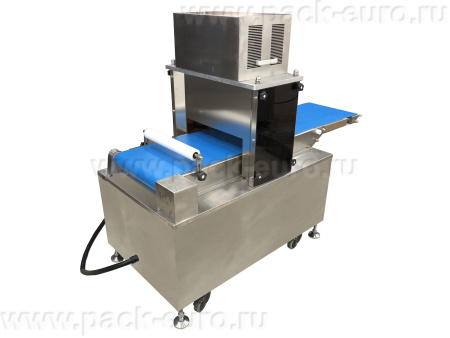

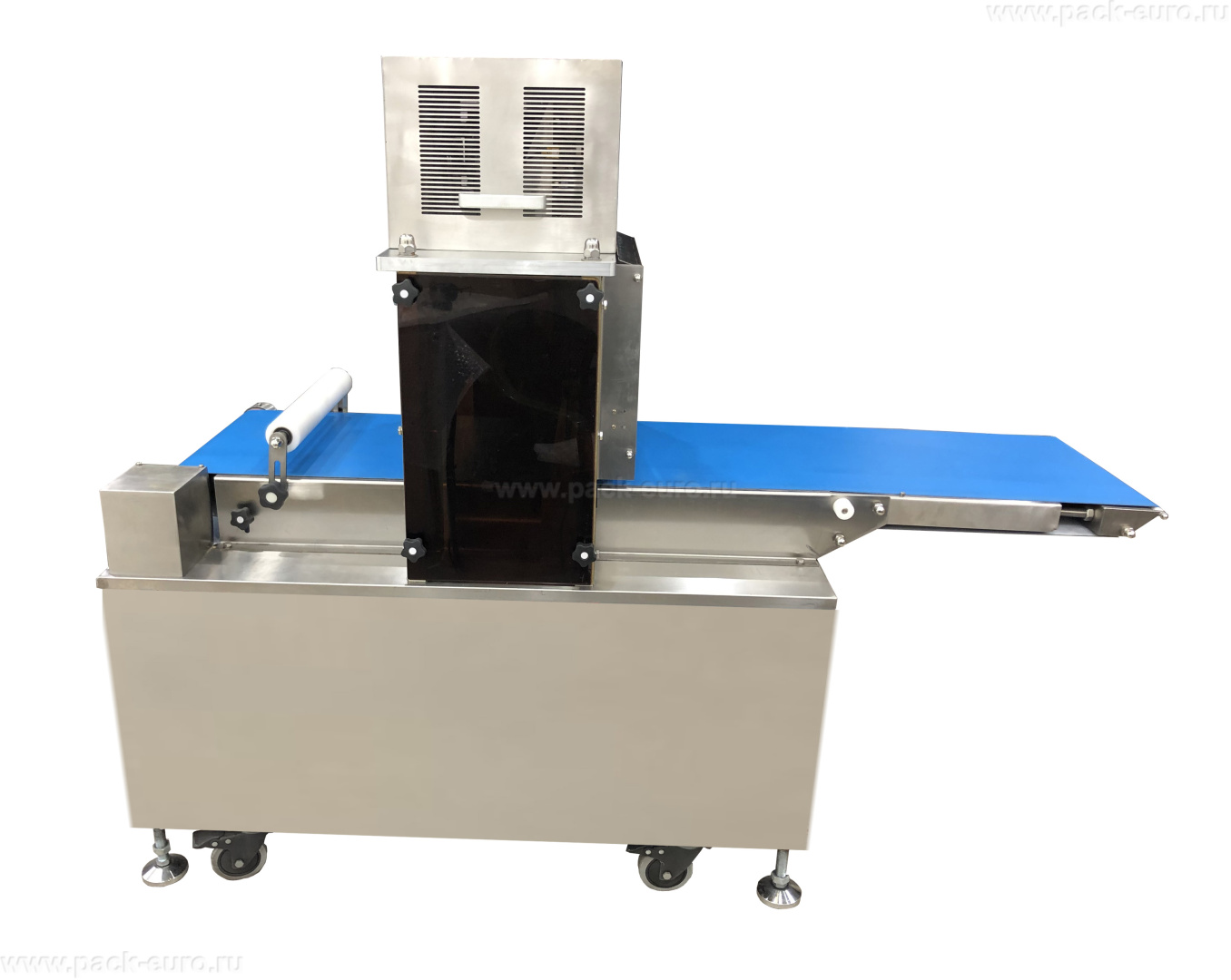

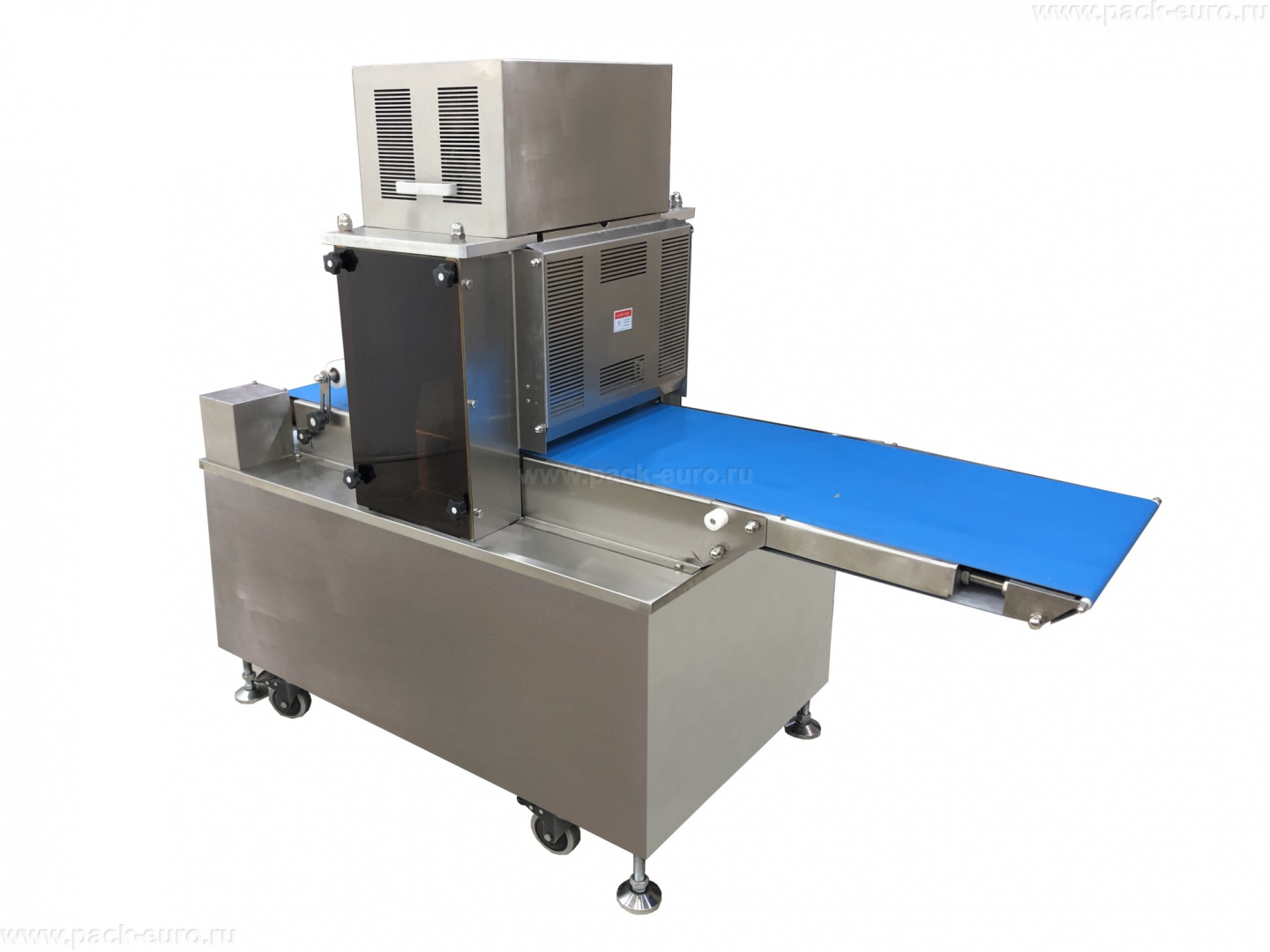

Независимая гильотина BKL-350

Независимая гильотина BKL-350: дополнительный узел поперечной резки тестового полотна с сервоприводом

Независимая гильотина BKL-350 представляет собой автоматический режущий модуль, устанавливаемый после основного состава технологической линии. Оборудование предназначено для поперечной нарезки тестового полотна — как скрученного рулета, так и ровного пласта — на отдельные кусочки или готовые изделия заданной длины. Ширина ножа составляет 350 мм, что позволяет обрабатывать тестовые полотна соответствующей ширины.

Конструктивная особенность BKL-350 — полная независимость от управляющей системы основного оборудования. Гильотина оснащена отдельным контроллером и собственной панелью управления. Это позволяет интегрировать модуль в любую технологическую линию вне зависимости от производителя основного оборудования. Сервопривод обеспечивает точную настройку скорости удара ножа. Частотный преобразователь регулирует скорость независимого транспортера гильотины.

Устройство и принцип работы независимой гильотины BKL-350

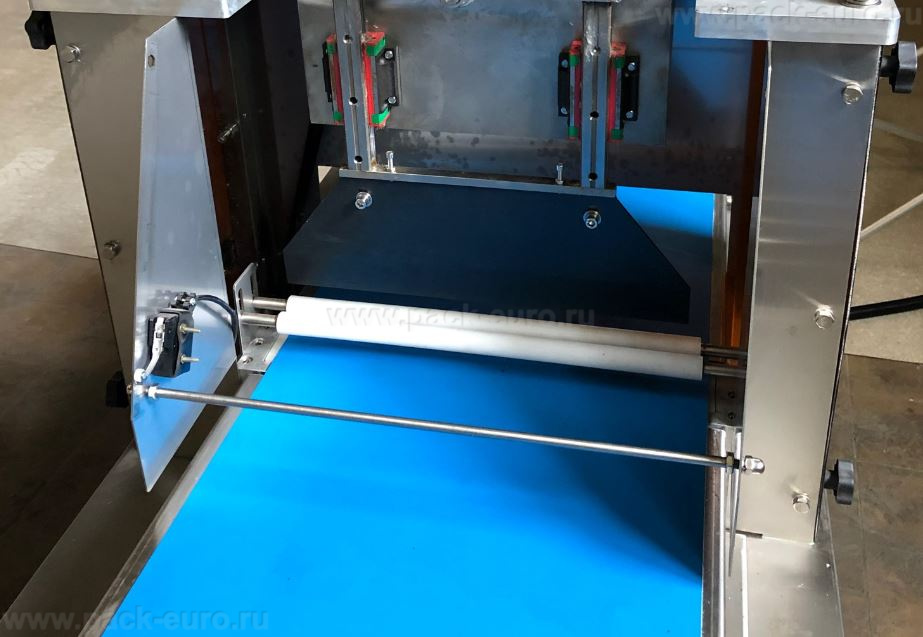

В основе BKL-350 — массивная рама, на которой смонтированы режущий узел с широким ножом, независимый транспортер и система управления. Нож шириной 350 мм изготовлен из инструментальной стали, совершает вертикальное возвратно-поступательное движение. Привод ножа — сервопривод, обеспечивающий программируемую скорость удара. Транспортер приводится в движение мотор-редуктором с частотным преобразователем, что позволяет плавно регулировать скорость подачи тестового полотна.

Принцип работы. Тестовое полотно непрерывно поступает на транспортер гильотины с основного конвейера линии. Датчик положения фиксирует прохождение переднего края полотна. Контроллер, получив сигнал от датчика, рассчитывает момент опускания ножа на основе заданной длины изделия и текущей скорости транспортера. В расчетный момент сервопривод резко опускает нож, перерезая полотно. Нож поднимается в исходное положение. Цикл повторяется для следующего изделия.

Гильотина может работать в двух режимах. Режим синхронной резки — нож опускается через равные промежутки времени, синхронизированные со скоростью конвейера. Режим резки по датчику — нож срабатывает при достижении полотном заданной длины, измеренной энкодером на валу транспортера. Второй режим точнее и рекомендуется для изделий с переменной скоростью подачи.

Скорость удара ножа регулируется через сервопривод. Для мягкого теста дрожжевое, песочное требуется высокая скорость удара, чтобы нож прорезал массу без размазывания. Для твердого теста пряничное, галетное требуется более низкая скорость с увеличенным усилием. Диапазон регулировки позволяет подобрать оптимальные параметры под любой тип теста.

Скорость независимого транспортера регулируется частотным преобразователем в диапазоне от 0 до максимальной. Это позволяет согласовать скорость гильотины с производительностью основного оборудования. Если скорость подачи меняется, оператор корректирует частоту вращения двигателя транспортера через панель управления.

Конструкция и материалы. Особенности модели BKL-350

Рама гильотины выполнена из стального профиля с защитным покрытием. Элементы, контактирующие с тестом, — нож, направляющие, опорная плита — изготовлены из нержавеющей стали или пищевого пластика. Нож имеет заточку, оптимизированную для резки вязких материалов.

Сервопривод гильотины отличается от пневматических систем резки, часто используемых в гильотинах, следующими параметрами: точность позиционирования ножа до 0,01 мм, программируемый профиль скорости ускорение, пик скорости, замедление , возможность изменения скорости удара без перенастройки пневмосхемы. В отличие от пневмоцилиндра, сервопривод не требует сжатого воздуха, что упрощает интеграцию.

Контроллер гильотины имеет собственный интерфейс для связи с внешними устройствами. Доступны дискретные входы-выходы для синхронизации с основным конвейером: сигнал «Запрос резки», сигнал «Готовность», сигнал «Авария». При необходимости реализуется аналоговый сигнал скорости для согласования темпа.

Панель управления русифицирована, отображает текущие параметры: заданную длину изделия, фактическую скорость транспортера, количество резов, счетчик продукции. Оператор вводит длину изделия в миллиметрах, скорость удара ножа в процентах от максимальной, задержку после удара. Контроллер автоматически рассчитывает интервал срабатывания или ожидает сигнал датчика.

Мощность гильотины — 0,75 кВт. Питание — 220 В. Габариты — 1500х650х1200 мм. Вес — 275 кг.

Как выбрать и интегрировать независимую гильотину BKL-350

При выборе BKL-350 проверьте три параметра совместимости с вашей линией. Первый — ширина тестового полотна. Гильотина рассчитана на максимальную ширину 350 мм. Фактическая ширина полотна должна быть не более 340 мм с учетом запаса на вибрацию. Второй — производительность линии. Максимальная скорость реза гильотины определяется временем цикла сервопривода. При длине изделия 100 мм и скорости конвейера 10 м/мин частота резов — 100 резов в минуту. Гильотина справляется с частотой до 120 резов в минуту на коротких изделиях до 50 мм и до 60 резов на длинных более 150 мм. Третий — тип теста. Гильотина оптимальна для пластичных тест: дрожжевое, слоеное, песочное, пряничное. Для жидких тест, которые текут, гильотина не подходит.

Для интеграции в нестандартную линию укажите менеджеру тип основного оборудования, наличие свободных входов-выходов на контроллере линии, способ синхронизации по скорости энкодер или внешний сигнал. На основе этих данных контроллер гильотины программируется на заводе.

При использовании BKL-350 в составе линии BAKELINE синхронизация упрощена. Гильотина поставляется с предустановленным протоколом обмена и подключается к общей шине управления. Оператор управляет гильотиной с центральной панели линии. В автономном режиме для других линий используется собственная панель управления гильотины, а синхронизация осуществляется через дискретные сигналы.

Обратите внимание на расположение гильотины относительно основного конвейера. Транспортер гильотины должен быть установлен на том же уровне, что и выходной конвейер линии. Допустимый перепад высоты — не более 5 мм. Для перепада более 5 мм требуются переходные направляющие. Гильотина оснащена регулируемыми опорами с диапазоном 50 мм для точной подгонки по высоте.

Для нарезки скрученных тестовых полотен рулетов с начинкой рекомендуется установить дополнительный прижимной ролик перед ножом. Ролик фиксирует полотно в момент удара, предотвращая сдвиг начинки. Прижимной ролик заказывается отдельно.

Технические характеристики независимой гильотины BKL-350

Преимущества независимой гильотины BKL-350

• Полная независимость от основного оборудования. Отдельный контроллер и панель управления позволяют интегрировать гильотину в любую технологическую линию независимо от производителя. Не требуется доработка ПО основного оборудования. Достаточно подключить дискретные сигналы синхронизации.
• Сервопривод ножа с программируемой скоростью удара. В отличие от пневматических гильотин, сервопривод позволяет точно регулировать скорость и усилие реза. Для мягкого теста высокая скорость предотвращает размазывание. Для твердого теста низкая скорость с высоким крутящим моментом обеспечивает чистый рез.
• Ширина реза 350 мм. Нож такой ширины позволяет нарезать большинство стандартных тестовых полотен, используемых в производстве хлебобулочных и кондитерских изделий. Обрабатываются как плоские пласты, так и скрученные рулеты с начинкой.
• Частотный преобразователь для регулировки скорости транспортера. Скорость подачи тестового полотна плавно регулируется в широком диапазоне. Это позволяет согласовать производительность гильотины с темпом основного оборудования без механических перенастроек.
• Два режима работы: синхронный и по датчику. Синхронный режим используется при стабильной скорости подачи. Режим по датчику с энкодером — при переменной скорости, гарантирует точную длину каждого изделия независимо от колебаний скорости основного конвейера.
• Компактные габариты и малый вес 275 кг. Гильотина размещается на стандартном производственном участке без необходимости усиления пола. Колеса с фиксаторами опция позволяют перемещать оборудование для обслуживания.

Технология сервоприводной резки тестового полотна: регулировка скорости удара под тип теста

Качество поперечной нарезки тестового полотна напрямую зависит от соответствия скорости удара ножа реологическим свойствам теста. При неоптимальной скорости возникают типичные дефекты: размазывание для мягкого теста, сколы и трещины для твердого, сдвиг начинки для скрученных рулетов. Гильотина BKL-350 решает эту задачу за счет сервопривода с программируемым профилем движения.

Физика процесса резки теста. При врезании ножа в тесто происходит деформация сдвига. Для мягкого теста дрожжевое, бисквитное критический параметр — скорость деформации. При низкой скорости тесто успевает перетекать в сторону от лезвия, нож не режет, а раздвигает массу. Края реза получаются неровными, тесто прилипает к ножу. При высокой скорости инерция теста препятствует перетеканию, нож прорезает массу без деформации. Требуемая скорость для мягкого теста — 200-300 мм/с.

Для твердого теста пряничное, песочное, галетное действует обратная зависимость. При высокой скорости ударная нагрузка создает трещины и сколы по краям реза. Тесто ведет себя как хрупкий материал. При низкой скорости до 100 мм/с нож врезается плавно, тесто деформируется упруго без разрушения. Сервопривод BKL-350 позволяет задавать скорость удара в диапазоне от 50 до 500 мм/с.

Для скрученных рулетов с начинкой повидло, джем, творог дополнительно требуется оптимизация траектории движения ножа после прорезания верхнего слоя теста. Стандартный сервопривод с линейным движением ножа может выдавливать начинку наружу. В BKL-350 реализован профиль движения с микропаузой в момент прохождения через центр рулета. Нож задерживается на 0,05-0,1 секунды в средней точке, давая начинке «успокоиться» после сдвига, затем завершает рез. Края рулета остаются закрытыми, начинка не вытекает.

Программирование скорости удара. На сенсорной панели оператор выбирает тип теста из предустановленного списка или вводит скорость вручную. Контроллер автоматически рассчитывает профиль ускорения: нарастание скорости от нуля до заданной на начальном участке 5-10 мм, движение с постоянной скоростью на основном участке, замедление на последних 5 мм для снижения нагрузки на опорную плиту. Параметры профиля могут быть отредактированы инженером через сервисное меню.

Скорость транспортера регулируется частотным преобразователем. Это независимый параметр, не связанный со скоростью удара ножа. Оператор подбирает скорость подачи тестового полотна, исходя из производительности линии и требуемой длины изделия. Частотный преобразователь обеспечивает плавный пуск и торможение конвейера, исключая рывки, которые могут деформировать тестовое полотно.

Экономическая эффективность и окупаемость

Экономическая эффективность гильотины BKL-350 достигается за счет трех факторов: автоматизации процесса резки, снижения брака по сравнению с ручной нарезкой и возможности интеграции в существующие линии без замены основного оборудования.

Расчет окупаемости для линии по производству слоеных тестовых заготовок. Ручная нарезка тестового полотна на куски заданной длины выполняется оператором с помощью линейки и ножа. Производительность ручной нарезки — 20-25 резов в минуту. Один оператор обслуживает линию. Стоимость ручного труда при ставке 400 руб/час — 400 рублей в час. При 8-часовой смене — 3 200 рублей. За месяц 22 смены — 70 400 рублей.

Автоматическая гильотина BKL-350 выполняет до 120 резов в минуту. Оператор не требуется для нарезки. Экономия трудозатрат — 70 400 рублей в месяц. Дополнительная экономия от снижения брака. При ручной нарезке нестабильная длина кусков, отклонения достигают ±5-10 мм. Продукция с отклонениями более допустимых не принимается упаковочной линией или отбраковывается. Процент брака по длине при ручной нарезке — 3-5%. При автоматической резке BKL-350 точность составляет ±1 мм, брак снижается до 0,5-1%. При объеме продукции 10 тонн в месяц и стоимости 200 руб/кг экономия от снижения брака составляет 10 000 кг х 0,03 снижение брака на 3% х 200 = 60 000 рублей в месяц.

Суммарная экономия в месяц: 70 400 + 60 000 = 130 400 рублей. Стоимость гильотины при поставке в базовой комплектации без дополнительных опций окупается за 3-5 месяцев. При использовании на линии с высокой производительностью более 50 резов в минуту окупаемость сокращается до 2-3 месяцев.

Дополнительный экономический эффект дает возможность интеграции гильотины в любую линию без замены основного оборудования. Стоимость новой линии с встроенным режущим модулем может составлять 3-5 млн рублей. Установка BKL-350 на существующую линию стоит в 5-10 раз дешевле.

Расчет приведен для примера понимания экономики. Точные цифры зависят от вашего объема, стоимости продукции и текущего уровня брака. Актуальную цену оборудования и условия поставки уточняйте у менеджеров.

Независимая гильотина BKL-350 — автоматический режущий модуль для поперечной нарезки тестового полотна шириной до 350 мм. Оборудование подходит для интеграции в любые технологические линии производства хлебобулочных и кондитерских изделий. Ключевые преимущества: полная независимость от основного оборудования, сервопривод с программируемой скоростью удара, частотный преобразователь скорости транспортера, два режима синхронизации, точность резки до ±1 мм.

При заказе укажите менеджеру, в составе какой линии планируется использовать гильотину, тип основного оборудования и требуемый способ синхронизации. Инженеры подготовят контроллер с предустановленной программой интеграции. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru.
