Модуль технологический универсальный ИПКС-056-01(Н): пастеризация и гомогенизация жидких смесей, объём ванны 110 л, температура до 95°C

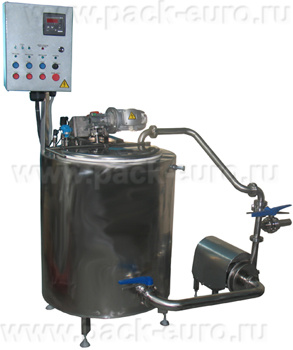

Модуль технологический универсальный ИПКС-056-01(Н) — это комплексное оборудование для производства пастеризованных пищевых смесей: восстановленного молока, заменителей цельного молока для сельскохозяйственных животных, майонеза, кетчупа и разнообразных соусов. В состав модуля входят ванна длительной пастеризации объёмом 110 л, центробежный насос-гомогенизатор-диспергатор, комплект трубопроводов с запорной арматурой и электронный блок управления. Ключевые особенности: рабочий объём ванны 100 л, максимальная температура нагрева 95°C, время нагрева до пастеризации не более 60 минут, частота вращения мешалки 35 об/мин, установленная мощность 19 кВт, корпус из пищевой нержавеющей стали.
Устройство, состав модуля и принцип работы
Модуль ИПКС-056-01(Н) представляет собой законченную технологическую линию для термообработки и гомогенизации жидких пищевых продуктов. В состав модуля входят три основных элемента, объединённых трубопроводами.
Ванна длительной пастеризации ИПКС-072-100(Н) объёмом 110 л (рабочий объём 100 л) служит для нагрева продукта до заданной температуры. Ванна оснащена мешалкой с частотой вращения 35 об/мин, которая обеспечивает равномерное перемешивание продукта и предотвращает пригорание. Нагрев осуществляется с помощью ТЭНов, установленных в рубашке ванны. Время нагрева 100 л продукта до температуры пастеризации (обычно 72–85°C в зависимости от продукта) не превышает 60 минут. Электронный блок управления автоматически поддерживает, регулирует и контролирует температуру на всех этапах процесса.
Насос центробежный ИПКС-017-ОНЦ-3,0/10Г выполняет функцию гомогенизатора-диспергатора. Он перекачивает продукт из ванны через гомогенизирующую головку, где происходит тонкое измельчение дисперсных частиц и равномерное распределение компонентов. Для майонеза и эмульсионных соусов гомогенизация обеспечивает стабильность эмульсии, для восстановленного молока — растворение сухих веществ без комков.
Комплект трубопроводов с запорной арматурой соединяет ванну и насос, обеспечивая циркуляцию продукта (режим гомогенизации с возвратом в ванну) или отвод готового продукта в фасовочную ёмкость. Электронный блок управления включает терморегулятор, таймер, индикаторы температуры и системы безопасности (защита от сухого хода насоса, защита от перегрева).
Назначение: какие продукты можно производить
Модуль ИПКС-056-01(Н) предназначен для производства широкого спектра пастеризованных пищевых смесей. Восстановленное молоко: из сухого цельного или обезжиренного молока, сухих сливок. Процесс включает смешивание сухих компонентов с водой при температуре 40–50°C, нагрев до 72–75°C для пастеризации и гомогенизацию для полного растворения.
Заменители цельного молока (ЗЦМ) для сельскохозяйственных животных (телята, поросята, ягнята). Состав включает сухое молоко, сыворотку, растительные жиры, витаминно-минеральные премиксы. Процесс аналогичен восстановлению молока, но температура пастеризации может быть повышена до 85°C для растворения жиров.
Майонез и эмульсионные соусы. Состав: растительное масло, яичный порошок, горчица, сахар, соль, вода. Ключевой этап — гомогенизация: измельчение масляных капель до размера 1–2 мкм для получения стабильной эмульсии. Температура процесса обычно не выше 50°C. Кетчуп и томатные соусы. Состав: томатная паста, вода, сахар, соль, специи. Гомогенизация измельчает клеточные стенки томатов, улучшая цвет и консистенцию, предотвращая расслоение. Разнообразные соусы: сырные, грибные, бешамель, голландский — все, что требует термической обработки и тонкого измельчения.
Как выбрать универсальный модуль: критерии для технолога
При выборе технологического модуля ключевые критерии — объём ванны, температура нагрева, наличие и тип гомогенизатора. Объём ванны 110 л (рабочий 100 л) оптимален для малых и средних производств с выпуском 500–2000 кг продукции в смену. За один цикл (включая нагрев, пастеризацию, гомогенизацию, выгрузку) можно обработать 100 л смеси. При 3–4 циклах в смену — 300–400 л (300–400 кг продукции).
Максимальная температура нагрева 95°C позволяет проводить пастеризацию при всех стандартных режимах: низкотемпературная (65–68°C, 30 минут), высокотемпературная (72–75°C, 20 секунд в потоке, но в ванне — выдержка 2–5 минут). Для стерилизации (выше 100°C) модуль не подходит — требуется автоклав. Время нагрева 100 л до температуры пастеризации не более 60 минут — это быстрый нагрев благодаря мощности 19 кВт. Скорость нагрева составляет 1,2–1,5°C в минуту.
Наличие гомогенизатора-диспергатора — ключевое отличие от простых пастеризационных ванн. Без гомогенизации майонез расслаивается, восстановленное молоко содержит комки, кетчуп имеет неравномерную консистенцию. Гомогенизатор обеспечивает стабильность продукта при хранении. Диаметр трубопровода подачи готового продукта 35 мм достаточно для перекачки вязких продуктов (майонез, кетчуп).
Технические характеристики модуля ИПКС-056-01(Н)
|
Параметр
|
Значение
|
|
Объём ванны, л, не менее
|
110
|
|
Рабочий объём ванны, л, не более
|
100
|
|
Максимальная температура нагрева продукта, °C
|
95
|
|
Время нагрева до пастеризации, мин, не более
|
60
|
|
Частота вращения мешалки, об/мин
|
35
|
|
Диаметр трубопровода подачи готового продукта, мм
|
35
|
|
Установленная мощность, кВт, не более
|
19,0
|
|
Габаритные размеры (Д×Ш×В), мм, не более
|
1000×1450×1600
|
|
Масса, кг, не более
|
190
|
|
Тип мешалки ванны пастеризации
|
Лопастная (рамная)
|
|
Тип насоса-гомогенизатора
|
Центробежный, модель ИПКС-017-ОНЦ-3,0/10Г
|
|
Материал корпуса и контактных деталей
|
Пищевая нержавеющая сталь
|
|
Управление
|
Электронный блок управления (автоматическое поддержание температуры)
|
|
Трубопроводы с запорной арматурой
|
Входят в комплект
|
|
Продукты
|
Восстановленное молоко, ЗЦМ, майонез, кетчуп, соусы
|
Преимущества оборудования
- Комплексное решение с автоматическим управлением. Ванна, насос-гомогенизатор, трубопроводы и блок управления согласованы по производительности. Оператор задаёт температуру и время выдержки, модуль автоматически поддерживает режим. Не требуется дополнительное оборудование для гомогенизации или перекачки.
- Быстрый нагрев 100 л до 85°C за 60 минут. Мощность 19 кВт обеспечивает скорость нагрева 1,2–1,5°C в минуту. Для сравнения: ванны с мощностью 6–9 кВт греют тот же объём 2–3 часа. Экономия времени до 2 часов на цикл, за смену можно выполнить на 1–2 цикла больше.
- Рамная (лопастная) мешалка 35 об/мин для бережного перемешивания. Лопасти охватывают весь объём ванны, обеспечивая равномерный нагрев без застойных зон. Частота 35 об/мин достаточна для перемешивания вязких продуктов (майонез, кетчуп) без интенсивного насыщения воздухом.
- Центробежный насос-гомогенизатор производительностью 3000 л/ч. Насос может работать в режиме циркуляции (гомогенизация продукта с возвратом в ванну) и в режиме выгрузки (подача готового продукта на фасовку). Гомогенизация обеспечивает стабильность эмульсий и полное растворение сухих компонентов.
- Электронный блок управления с индикацией температуры. Терморегулятор поддерживает температуру с точностью ±1°C. Таймер управляет временем выдержки при пастеризации. При достижении заданной температуры подаётся звуковой сигнал. Защита от сухого хода насоса автоматически отключает оборудование при падении уровня продукта.
- Корпус из пищевой нержавеющей стали. Ванна, мешалка, насос, трубопроводы и арматура выполнены из нержавейки. Материал не вступает в реакцию с кислыми продуктами (кетчуп pH 3,5–4,5, майонез pH 4,0–4,5), легко моется, выдерживает обработку кислотными и щелочными моющими средствами.
Технологические режимы пастеризации и гомогенизации
Модуль ИПКС-056-01(Н) позволяет реализовать два основных технологических режима в зависимости от продукта. Режим низкотемпературной пастеризации (65–68°C, выдержка 30 минут). Применяется для восстановленного молока и ЗЦМ для сохранения максимальной биологической ценности. Таймер блока управления отсчитывает 30 минут с момента достижения заданной температуры. По окончании выдержки включается звуковой сигнал.
Режим высокотемпературной пастеризации (72–75°C, выдержка 2–5 минут). Применяется для майонеза, кетчупа и соусов для обеспечения микробиологической безопасности и увеличения срока хранения. В ванне длительной пастеризации выдержка составляет 2–5 минут, после чего продукт быстро охлаждается (при необходимости — через теплообменник, опционально) и гомогенизируется.
Режим гомогенизации. После завершения пастеризации оператор переключает краны на режим циркуляции (ванна — насос — ванна). Включается насос-гомогенизатор. Продукт прокачивается через гомогенизирующую головку. Для майонеза достаточно 1–2 циклов гомогенизации. Для кетчупа — 1 цикл. Для восстановленного молока — 1 цикл. Время одного цикла (100 л) при производительности насоса 3000 л/ч составляет 2 минуты. После гомогенизации продукт выгружается на фасовку.
Режим прямого нагрева и выгрузки (без гомогенизации). Для некоторых соусов, не требующих тонкого измельчения, гомогенизатор может быть отключён. Продукт нагревается в ванне, затем выгружается насосом через открытый запорный кран. Диаметр трубопровода 35 мм и производительность насоса 3000 л/ч позволяют выгрузить 100 л продукта за 2 минуты.
Экономическая эффективность и окупаемость
Пример расчёта для цеха по производству майонеза объёмом 200 кг в смену (около 200 л). Ручное производство без модуля требует отдельных операций: смешивание компонентов в деже (30 минут), нагрев на плите (60–90 минут), гомогенизация блендером или погружным миксером (20–30 минут), перелив в фасовочную ёмкость (15 минут). Общее время цикла — 125–165 минут. На 200 кг в смену (2 цикла по 100 л) — 250–330 минут.
С модулем ИПКС-056-01(Н) процесс автоматизирован: загрузка компонентов — 10 минут, нагрев до 50°C (для майонеза) — 30 минут, гомогенизация — 5 минут, выгрузка — 5 минут. Общее время цикла — 50 минут. На 200 кг в смену (2 цикла) — 100 минут. Экономия времени — 150–230 минут в смену, или 2,5–3,8 часа. За месяц (22 смены) — 55–84 часа. При стоимости рабочего времени оператора 500 руб./час экономия на ФОТ составляет 27 500–42 000 руб. в месяц.
Экономия на браке. При ручном производстве майонеза расслоение эмульсии (отделение масла) происходит в 3–5% случаев из-за недостаточной гомогенизации. При использовании модуля с насосом-гомогенизатором брак снижается до 0,5–1%. При объёме 200 кг/смену и себестоимости майонеза 100 руб./кг экономия на браке составляет 200 × (3%–0,5%) = 5 кг в смену, 500 руб./день, 11 000 руб./месяц.
Экономия на энергозатратах по сравнению с нагревом на электроплите. Мощность модуля 19 кВт, время нагрева 100 л до 85°C — 60 минут, расход — 19 кВт·ч. Электроплита мощностью 6 кВт греет 100 л до 85°C за 120 минут (за счёт потерь тепла), расход — 12 кВт·ч. Кажется, что модуль менее экономичен. Но модуль одновременно выполняет несколько задач (нагрев, перемешивание, гомогенизация, выгрузка), тогда как ручной метод требует дополнительного оборудования и времени. С учётом производительности (2 цикла за 100 минут против 250 минут) энергозатраты на 200 кг майонеза в модуле: 19 кВт × 1,67 ч = 31,7 кВт·ч. При ручном методе: нагрев на плите 12 кВт·ч × 2 цикла = 24 кВт·ч плюс гомогенизация миксером 1 кВт × 1 ч = 1 кВт·ч. Итого 25 кВт·ч. Разница незначительна (6,7 кВт·ч, 40 руб./день, 880 руб./месяц), но модуль экономит 2,5 часа времени оператора в смену.
Окупаемость модуля при цене 553 554 руб. и ежемесячной экономии (ФОТ + снижение брака) 38 500–53 000 руб. составляет 10–14 месяцев. Расчёт носит информационный характер, точные цифры зависят от объёмов производства и себестоимости продукции.
Модуль технологический универсальный ИПКС-056-01(Н) — решение для малых и средних пищевых производств, выпускающих пастеризованные смеси, майонез, кетчуп, соусы. Ключевые преимущества: ванна 110 л с нагревом до 95°C, насос-гомогенизатор 3000 л/ч, электронное управление температурой, быстрый нагрев 1,2–1,5°C/мин, рамная мешалка 35 об/мин, нержавеющая сталь. Для технолога — автоматизация пастеризации и гомогенизации в одном модуле. Для руководителя — экономия времени оператора и снижение брака с окупаемостью 10–14 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение, консультацию по выбору дополнительного оборудования (охладитель) и помощь в расчёте точной окупаемости для вашего производства.
