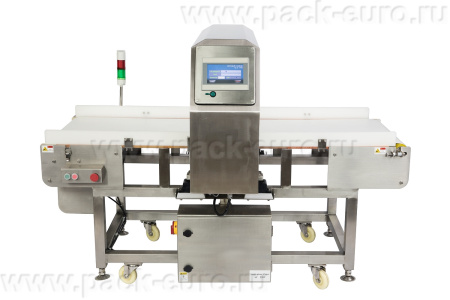

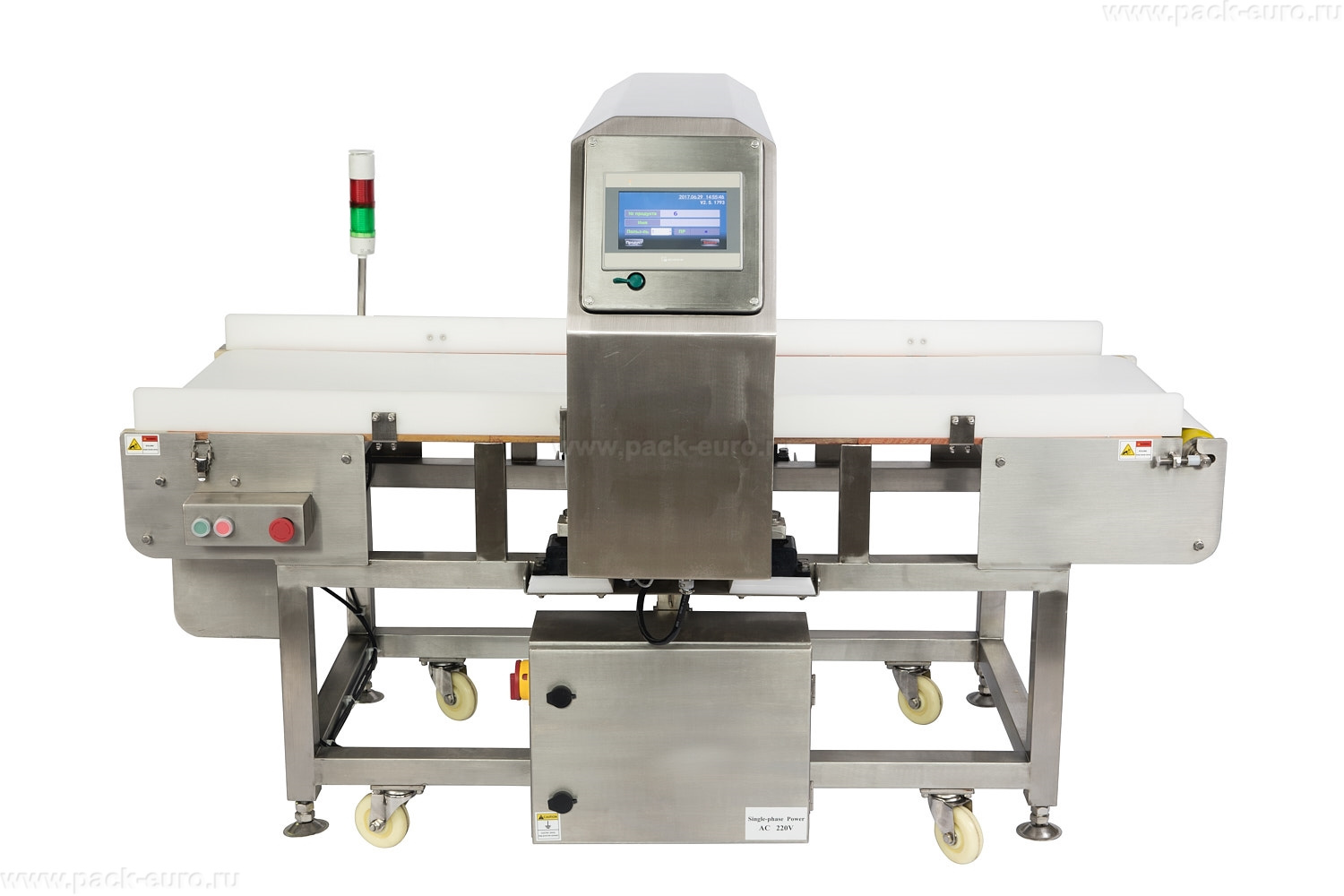

Металлодетектор конвейерный Techik IMD-6040

Конвейерный металлодетектор Techik IMD-6040: контроль крупногабаритной продукции и упаковок

Промышленный конвейерный металлодетектор Techik IMD-6040 предназначен для обнаружения ферромагнитных, цветных и нержавеющих металлических частиц в продукции с габаритами до 550x350 мм. Принцип действия основан на электромагнитной индукции: продукт движется по ленте через рамку детектора, система регистрирует изменение баланса полей при прохождении металла. При обнаружении включения конвейер останавливается, активируется звуковой и световой сигнал – оператор удаляет брак.

Модель IMD-6040 имеет проходное окно 600 мм по ширине и 400 мм по высоте. Это решение для контроля мешков, блоков замороженного мяса, крупных лотков и гастроёмкостей, ящиков с продукцией. Чувствительность к ферромагнитным частицам от 2,0 мм диаметром, к нержавеющей стали от 3,5 мм. Корпус из AISI 304, класс защиты IP66 допускает агрессивную мойку. Основные преимущества: остановка ленты при браке, память на 52 продукта и опциональный выбор из семи систем отбраковки.

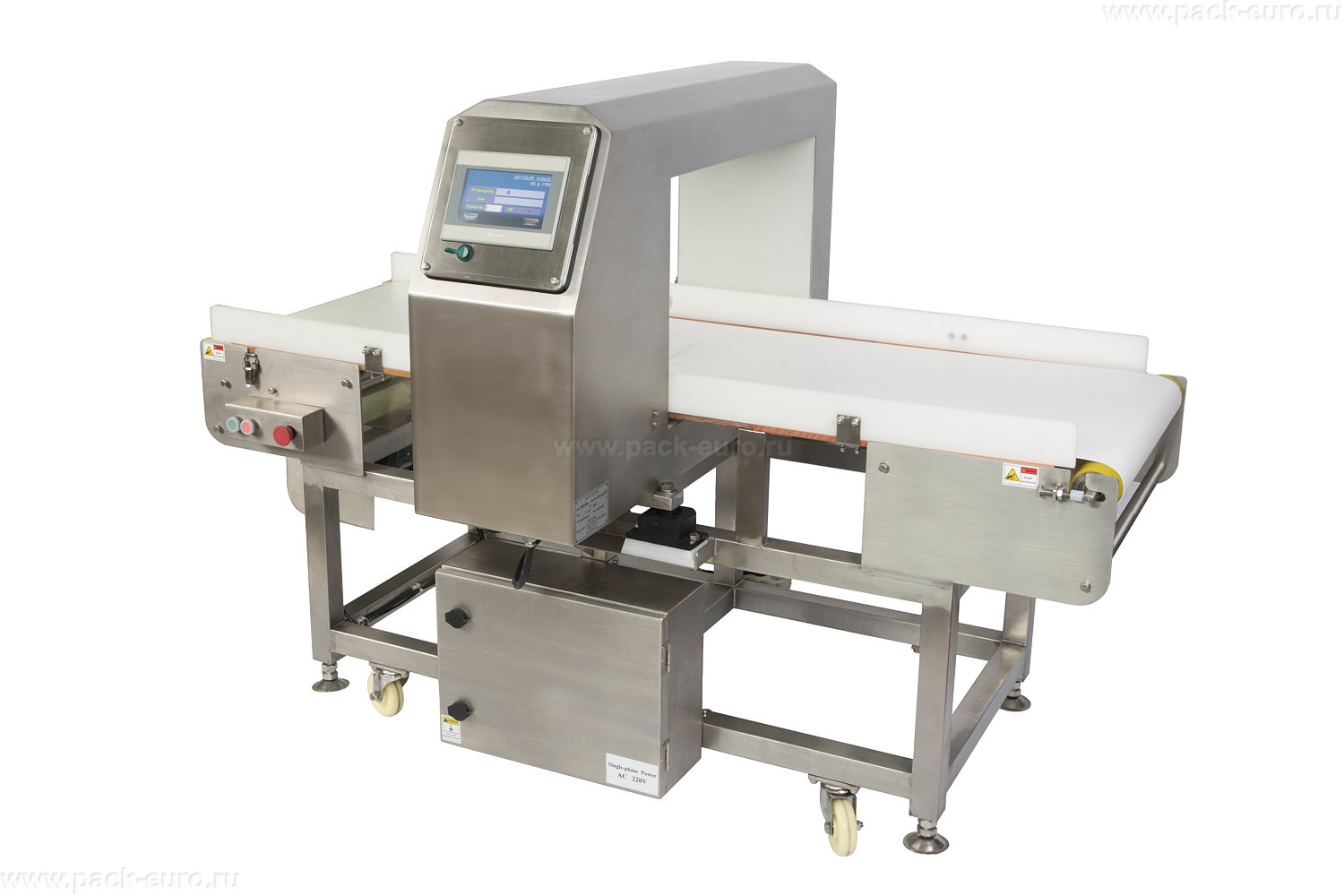

Конструкция и принцип действия металлодетектора Techik IMD-6040

Металлодетектор конвейерный Techik IMD-6040 использует трёхкатушечную систему с балансной мостовой схемой. Генераторная катушка создаёт электромагнитное поле частотой от 50 до 500 кГц, пронизывающее проходное окно. Две приёмные катушки включены встречно – в чистом поле их сигналы компенсируют друг друга. Появление металлической частицы нарушает баланс, дифференциальный усилитель фиксирует сигнал, а DSP-процессор анализирует его фазу для идентификации типа металла.

Конвейерная лента из пищевого ПВХ длиной 1800 мм обеспечивает зону загрузки и выгрузки. Скорость ленты фиксирована – 25 м/мин. Высота положения детектора регулируется в диапазоне 100 мм с помощью монтажного ключа из комплекта. Для интеграции в автоматическую линию предусмотрены дискретные входы/выходы: внешний пуск, сигнал синхронизации с вышестоящим конвейером, аварийная остановка.

При обнаружении металлического включения контроллер выдаёт команду на остановку двигателя, включает красный плафон и зуммер. Время от момента прохождения частицы через рамку до полной остановки ленты не превышает 0,3 секунды при загрузке 15 кг. Продукт остаётся под рамкой – оператор идентифицирует его по положению и удаляет. После сброса брака нажатием кнопки лента возобновляет движение.

Особенности модели IMD-6040 для крупных производств

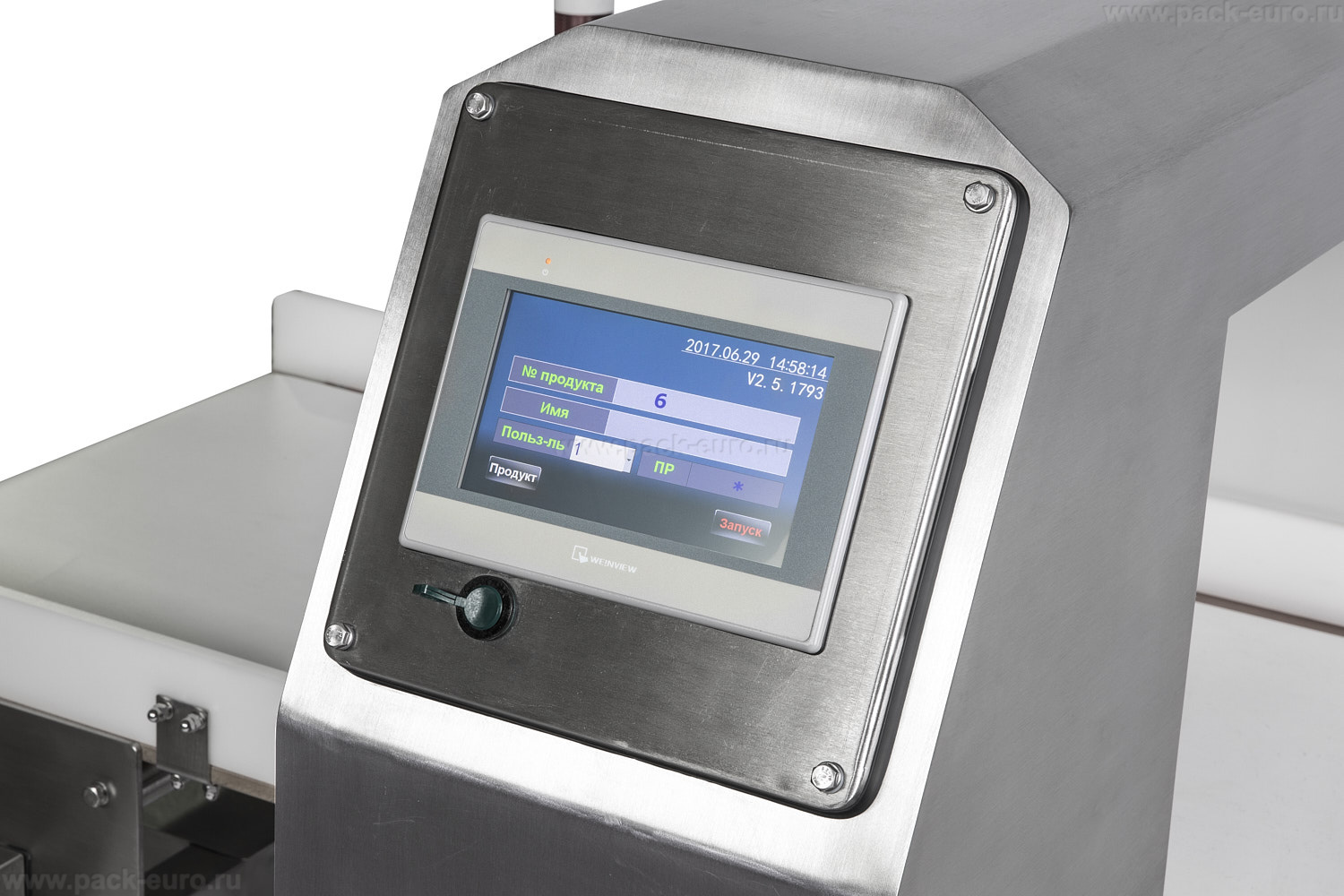

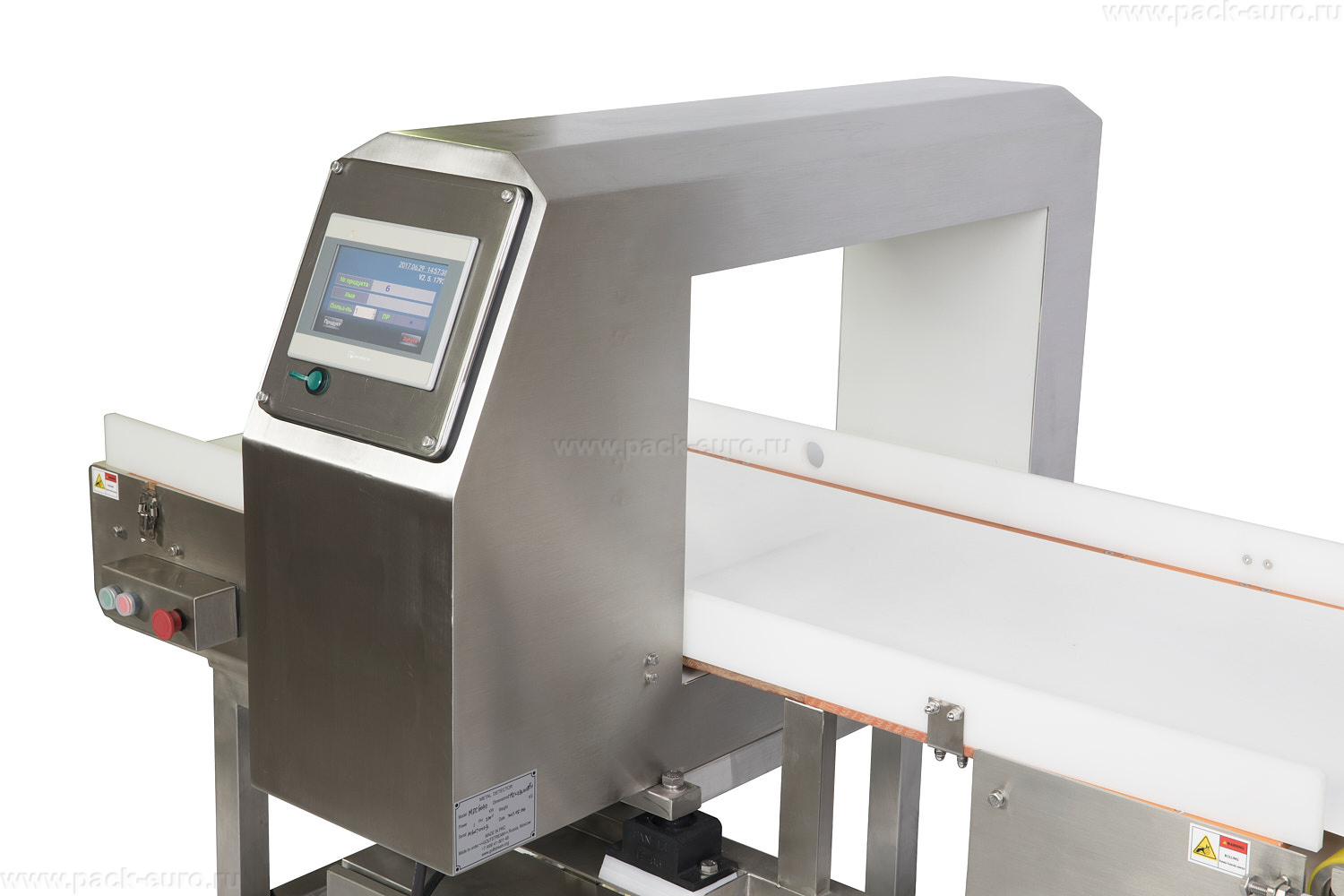

Панель управления с сенсорным экраном и меню на русском языке. Класс защиты IP66 позволяет мыть панель струёй воды под давлением – оборудование размещается в зонах влажной уборки без дополнительных кожухов. Память хранит до 52 профилей продуктов с индивидуальными настройками: частота генератора, порог чувствительности, задержка срабатывания, таймер автоматического пуска после сброса брака.

Автоматическая настройка под новый продукт выполняется в два прохода. Первый – пустая лента для калибровки нуля. Второй – продукт без металла для компенсации электропроводности влаги, соли или жира. Система сама подбирает оптимальную частоту: чем выше влажность продукта, тем ниже частота для минимизации ложных срабатываний. Время настройки – до 3 минут.

Материал ленты подбирается под тип продукта. Базовый пищевой ПВХ подходит для сухих продуктов. Для влажных сред производитель предлагает модульные пластиковые ленты с самоочищающейся структурой. При заказе уточните категорию продукта для корректного выбора.

Критерии выбора конвейерного металлодетектора с окном 600x400

При выборе модели IMD-6040 инженер оценивает соотношение чувствительности и высоты прохода. Чем выше проходное окно, тем ниже чувствительность при прочих равных. Высота 400 мм даёт чувствительность к нержавейке 3,5 мм – этого достаточно для большинства пищевых продуктов, где критичны включения размером более 2 мм. Для проверки низких упаковок опускайте детектор на минимальную высоту – чувствительность повысится.

Ширина прохода 600 мм позволяет проверять продукцию на поддонах шириной до 550 мм с запасом 25 мм с каждой стороны для центровки. Учитывайте, что продукт должен проходить по центру рамки – эксцентричное движение снижает чувствительность до 40%. Для автоматической центровки используйте направляющие боковые ограничители, устанавливаемые на раму конвейера.

Система отбраковки для крупногабаритных продуктов имеет ограничения. Наклонная пластина и пневматический сдув подходят для изделий массой до 1 кг. Для блоков 5-15 кг используйте пневматическое опускание стола или раздвижение стола. Толкатель для тяжёлых продуктов рассчитан на 10 кг. Если продукт нельзя кантовать из-за риска повреждения, выбирайте раздвижной стол. Для замороженных блоков в плёнке – опускание стола. Все опции поставляются отдельно, базовая комплектация без отбраковщика.

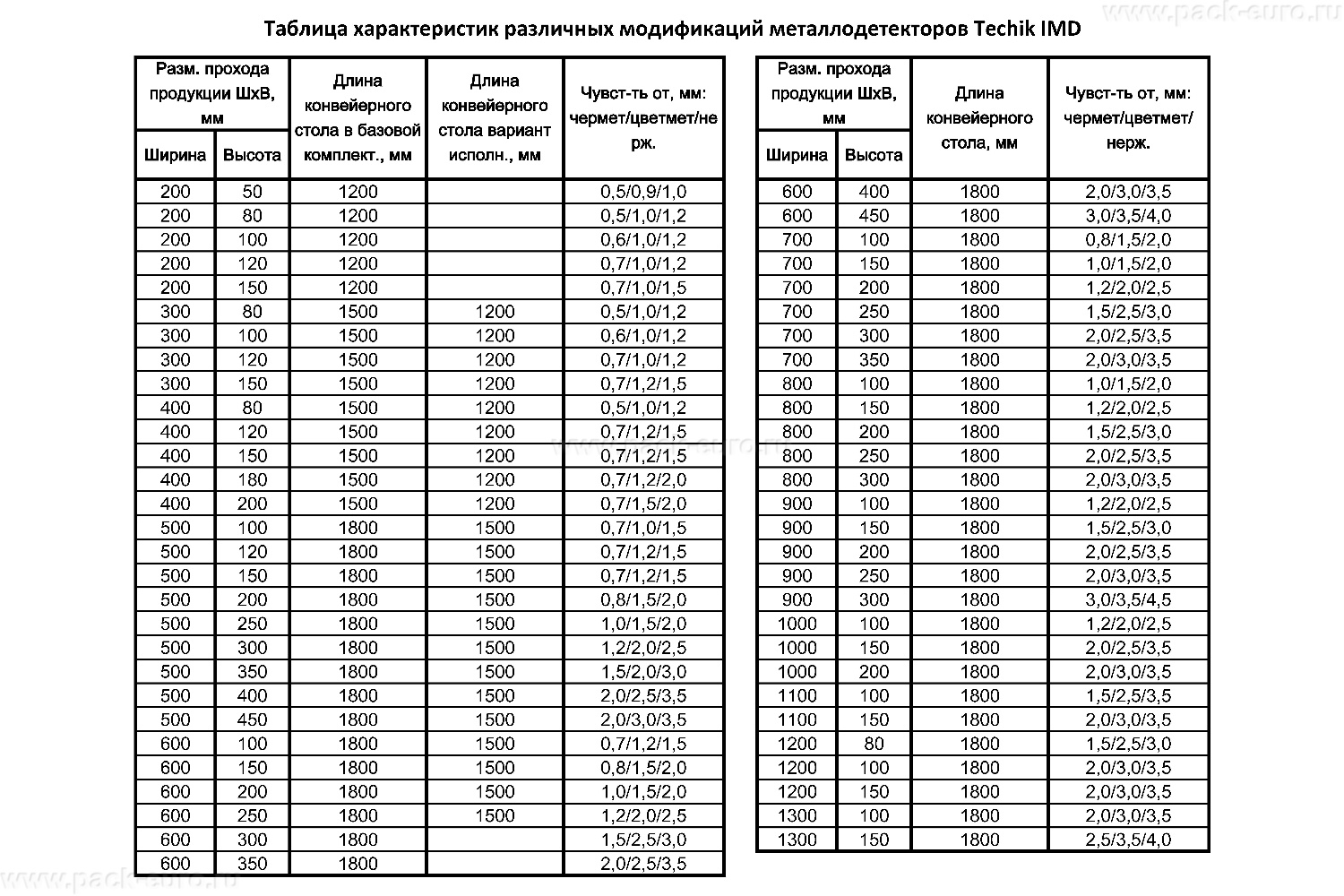

Технические характеристики металлодетектора Techik IMD-6040

Преимущества конвейерного металлодетектора IMD-6040

• Остановка ленты с сигнализацией при каждом обнаружении. В отличие от систем только с отбраковкой, алгоритм гарантирует физическое извлечение бракованной единицы оператором. Звуковой сигнал 85 дБ слышен при работающем оборудовании цеха, красный плафон виден с расстояния 20 метров.
• 52 продукта в памяти с быстрым переключением. Технолог вносит в базу наименование, тип продукта, влажность, плотность и требуемый класс чувствительности. Переключение между профилями на сенсорном экране занимает 5 секунд. Возможно переключение внешним дискретным сигналом от PLC линии.
• Автоматическая компенсация продукта. Алгоритм цифровой обработки сигнала выделяет полезный сигнал от металла на фоне помех от влажного или солёного продукта. Компенсация происходит в реальном времени за счёт адаптивного фильтра, без остановки конвейера.
• Класс защиты IP66 для полной мойки. Корпус и панель управления выдерживают прямое попадание струи воды под давлением до 100 бар. Это позволяет устанавливать детектор в линиях, где требуется ежедневная санитарная обработка пеной и ополаскивание горячей водой.
• Регулируемая высота прохода. Опоры с монтажным ключом позволяют опустить рамку до уровня ленты 100 мм для проверки низких продуктов с максимальной чувствительностью. Для высоких блоков высота прохода увеличивается до 350 мм – динамический диапазон регулировки 250 мм.
• Длинная лента 1800 мм для удобства загрузки. Расстояние от загрузочного края до рамки – 900 мм. Оператор успевает уложить продукт и убрать руки до входа в зону детекции. Исключены ложные срабатывания на металлические кольца и часы персонала.

Системы отбраковки для крупногабаритной продукции

Базовое исполнение металлодетектора Techik IMD-6040 не включает отбраковщик. При обнаружении металла лента останавливается – оператор удаляет брак вручную. Для автоматизации процесса заказывается одна из семи систем. Технические характеристики и применимость для крупных продуктов:

Наклонная пластина – пассивный отбраковщик для штучных продуктов массой до 0,5 кг. При срабатывании пластина наклоняется, продукт соскальзывает в лоток. Для продуктов тяжелее 0,5 кг пластина создаёт ударное воздействие. Цена справочно – 1270$.

Сжатый воздух – пневмофорсунка для лёгких продуктов до 0,3 кг. Не подходит для крупногабаритных изделий. Цена – 1270$.

Поворотный толкатель – штанга на сервоприводе для продуктов до 2 кг. Угол поворота 90°. Для продуктов длиной более 300 мм не рекомендуется из-за возможности заклинивания. Цена – 1270$.

Пневматический толкатель – шток цилиндра выдвигается поперёк ленты для продуктов до 3 кг. Диаметр цилиндра 32 мм, ход 150 мм. Цена – 1270$.

Пневматический толкатель в две скорости (скоростная версия) – для длинных продуктов до 3 кг, где требуется минимальное время контакта. Скорость штока 2 м/с против стандартных 0,5 м/с. Цена – 4231$.

Пневматическое опускание стола – секция конвейера длиной 400 мм опускается на 150 мм. Продукт массой до 15 кг падает в тележку брака. Рекомендуется для замороженных блоков, мешков, батонов колбасы. Цена – 5078$.

Пневматическое раздвижение стола – две половины конвейера разъезжаются на 200 мм. Продукт проваливается в зазор. Для мягких мешков с жидкостью, продуктов в вакуумной упаковке, которые нельзя кантовать. Цена – 7618$.

Толкатель для тяжёлых продуктов – усиленный пневмоцилиндр диаметром 40 мм с полиуретановым бампером для продуктов массой до 10 кг. Исключает повреждение упаковки. Цена – 7618$.

Цены указаны справочно, оплачиваются в российских рублях по курсу ЦБ РФ на дату счёта.

Экономическая эффективность и окупаемость

Рассчитаем экономический эффект для предприятия, производящего 1500 кг замороженных рыбных блоков в смену. Стоимость отзыва партии из торговой сети при обнаружении металла в продукции – от 1 000 000 рублей с учётом штрафов, транспортных расходов и утилизации. Ежегодный риск такого события без металлодетектора для производства с изношенным оборудованием составляет около 5%.

Установка металлодетектора Techik IMD-6040 с системой опускания стола снижает риск до 0,1%. Ожидаемая предотвращённая сумма за 3 года – 1 000 000 руб. * 5% * 3 = 150 000 рублей. Прямая экономия за счёт снижения рекламаций от b2b-клиентов, требующих сертификат контроля металла – дополнительно 80 000 рублей в год. Сокращение ручной переборки продукции на световых столах – 15 часов в неделю при ставке 450 руб./час, то есть 351 000 рублей в год.

Стоимость оборудования с пневматическим опусканием стола для данного расчёта примем ориентировочно 280 000 рублей. Итого годовая экономия – 431 000 рублей. Окупаемость – 7,8 месяца. Расчёт носит информационный характер для понимания методики, актуальные цены на металлодетектор и опции уточняйте в компании.

Конвейерный металлодетектор Techik IMD-6040 – промышленное решение для сплошного контроля крупногабаритной продукции в мясопереработке, рыборазделке, заморозке и фасовке сыпучих продуктов. Оборудование адресовано инженерам по качеству, технологам и директорам производств, где критично исключение металлических включений весом более 0,5 грамма. Ключевые аргументы: проходное окно 600x400 мм для габаритных изделий, класс защиты IP66 для влажных цехов, память на 52 продукта и выбор отбраковки под массу до 15 кг.

Для подбора конфигурации – тип продукта, производительность, способ отбраковки – свяжитесь со специалистами. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите расчёт и схему интеграции в вашу линию.
