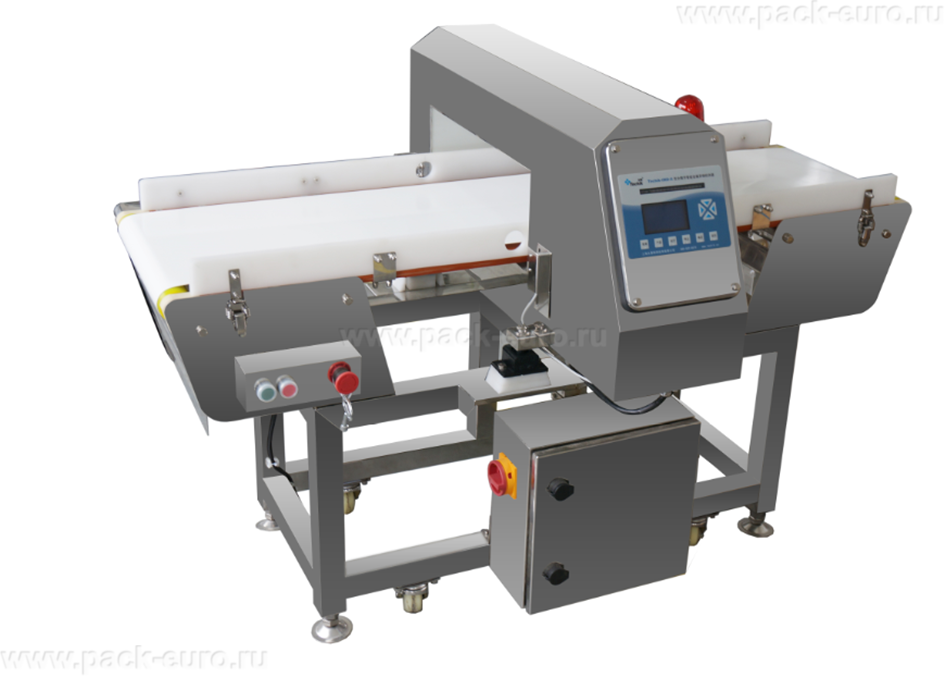

Конвейерный металлодетектор IMD-IS-4025: промышленная система обнаружения ферромагнитных, цветных металлов и нержавеющей стали
Конвейерный металлодетектор IMD-IS-4025 предназначен для встраивания в технологические линии пищевых, фармацевтических и легких производств. Оборудование обнаруживает металлические включения в сырье, полуфабрикатах и готовой продукции до или после упаковки. Чувствительность прибора по черному металлу составляет от 1,0 мм, по цветному — от 1,5 мм, по нержавеющей стали — от 2,0 мм.
Главный технический параметр — высота зоны детектирования 250 мм при ширине 400 мм. Это позволяет проверять продукцию высотой до 220 мм с учетом запаса на вибрацию ленты. Ширина конвейерной ленты 360 мм обеспечивает стабильное центрирование потока в апертуре. Корпус выполнен из нержавеющей стали, что соответствует требованиям пищевой гигиены и устойчивости к моющим средствам.
Устройство и принцип работы конвейерного металлодетектора IMD-IS-4025
Прибор работает на принципе электромагнитной индукции. Поисковая голова создает высокочастотное поле в зоне апертуры. Продукт движется на транспортерной ленте со скоростью 25 м/мин через рамку детектора. Любое металлическое включение искажает поле. Процессор анализирует амплитуду, фазу и частоту искажения, идентифицирует тип металла по магнитной проницаемости и электропроводности и принимает решение о наличии включения.
При обнаружении металла срабатывает звуковой и световой сигнал. В зависимости от конфигурации линии конвейер может останавливаться или активировать внешний механизм отбраковки. Стандартная поставка включает металлодетектор с конвейером длиной 1500 мм и шириной ленты 360 мм. Высота от пола регулируется в диапазоне 850 ± 100 мм для стыковки с существующими линиями.
Прибор одинаково эффективен для контроля сыпучего сырья на входе, полуфабрикатов в процессе производства и готовой продукции в упаковке при условии, что упаковка не содержит металлических элементов. Система высокотехнологична и обнаруживает инородные включения, которые могут быть опасны для человека или оборудования.
Конструкция и материалы. Особенности модели IMD-IS-4025
Корпус металлодетектора и все узлы, контактирующие с продуктом, выполнены из нержавеющей стали. Материал устойчив к коррозии, не вступает в реакцию с кислотами и щелочами пищевых продуктов, легко очищается без повреждения поверхности. Это обязательное условие для прохождения сертификации производства по стандартам безопасности.
Транспортерная лента — полиуретановая, ширина 360 мм. Длина транспортера составляет 1500 мм, что обеспечивает достаточное расстояние для стабилизации потока перед входом в апертуру и удобного доступа к зоне выгрузки. Скорость ленты фиксирована на 25 м/мин — оптимальный режим для большинства пищевых линий, не требующий перенастройки при смене продукта.
Панель управления русифицирована, имеет интуитивное меню и защиту от случайного изменения настроек инженерным паролем. Класс защиты корпуса позволяет использовать прибор в условиях повышенной влажности и запыленности, характерных для пищевых и фармацевтических производств.
Как выбрать конвейерный металлодетектор IMD-IS-4025
При выборе данной модели под вашу задачу проверьте три условия совместимости. Первое — высота продукта. При высоте апертуры 250 мм максимальная высота продукта не должна превышать 200 мм с учетом вибрации конвейера. Второе — ширина продукта или транспортного лотка. Ширина ленты 360 мм и ширина зоны детектирования 400 мм позволяют проверять продукцию шириной до 350 мм. Третье — требуемая чувствительность. Прибор обнаруживает черный металл от 1,0 мм, цветной от 1,5 мм, нержавеющую сталь от 2,0 мм. Если ваши нормативы требуют меньших порогов — необходима модель с меньшей высотой апертуры.
Обратите внимание на материал упаковки. Металлодетектор IMD-IS-4025 работает с продукцией в упаковке только при условии отсутствия металлических элементов в самой упаковке. Фольгированные, металлизированные и ламинированные пакеты с алюминиевым слоем недопустимы. Для таких продуктов требуется рентгеновский контроль.
Для сухих сыпучих продуктов рекомендуется дополнительная система аспирации для удаления пыли с поверхности ленты. Для влажных и липких продуктов — система периодической промывки ленты. Эти опции заказываются отдельно при формировании технического задания.
Технические характеристики конвейерного металлодетектора IMD-IS-4025
|
Параметр
|
Значение
|
|
Тип оборудования
|
конвейерный металлодетектор
|
|
Память продуктов
|
52
|
|
Материал корпуса
|
нержавеющая сталь
|
|
Высота от пола, мм
|
850 + 100 регулировка
|
|
Чувствительность на черный металл, мм
|
1,0 - 1,2
|
|
Чувствительность на цветной металл, мм
|
от 1,5
|
|
Чувствительность на нержавеющую сталь, мм
|
2,0 - 2,5
|
|
Ширина зоны детектирования, мм
|
400
|
|
Высота зоны детектирования, мм
|
250
|
|
Длина транспортера, мм
|
1500
|
|
Скорость транспортера, м/мин
|
25
|
|
Ширина транспортера, мм
|
360
|
|
Материал ленты
|
полиуретан PU
|
|
Гарантия, мес
|
12
|
|
Вес нетто, кг
|
270
|
Преимущества конвейерного металлодетектора IMD-IS-4025
- Память на 52 продукта с индивидуальными настройками. Каждый продукт имеет собственные параметры компенсации эффекта проводимости и пороги чувствительности. При смене ассортимента оператор выбирает номер из списка и нажимает загрузку. Перенастройка занимает менее 15 секунд без участия технолога.
- Регулируемая высота от пола. Диапазон 850 ± 100 мм позволяет встроить детектор в любую существующую конвейерную линию без изготовления переходных столов и пандусов. Это сокращает затраты на интеграцию до нуля.
- Корпус из нержавеющей стали. Отсутствие коррозии даже при ежедневной влажной санитарной обработке. Прибор можно мыть водой с моющими средствами без риска повреждения электроники и потери калибровки.
- Универсальность по типам металлов. Прибор одинаково эффективно обнаруживает ферромагнитные частицы, цветные металлы медь, латунь, алюминий и немагнитную нержавеющую сталь. Это покрывает 99% всех реальных случаев загрязнения на пищевых производствах.
- Встраивание в любую линию. Конвейерная лента длиной 1500 мм имеет стандартные монтажные отверстия и согласованные скорости с большинством дозаторов, упаковщиков и фасовочных машин. Интеграция не требует программирования.
Система памяти продуктов и автоматическая компенсация эффекта проводимости
На предприятиях с широким ассортиментом последовательно проверяются десятки видов продукции: свежее мясо имеет высокую электропроводность из-за влаги и солей, сухие смеси — низкую. Замороженные овощи дают сигнал, отличный от свежих. Без компенсации детектор будет либо пропускать металл, либо давать ложные срабатывания.
Металлодетектор IMD-IS-4025 реализует интеллектуальную двухэтапную настройку. На этапе обучения оператор загружает на ленту 10-15 единиц чистого продукта. Прибор запускает режим сканирования, анализирует фазовый сдвиг и амплитуду сигнала, строит цифровой фильтр продукта. Этот фильтр вычитается из всех последующих сигналов. На этапе детекции анализируется только разница между текущим сигналом и эталоном продукта.
Каждый настроенный профиль сохраняется под уникальным номером в энергонезависимой памяти на 52 позиции. В профиль входят: коэффициенты компенсации по трем частотам, пороги срабатывания для каждого типа металла, скорость ленты если она регулируется и режим оповещения. При смене продукта оператор выбирает номер и нажимает «Загрузить». Все параметры применяются автоматически.
Функция защиты настроек паролем инженера предотвращает случайное изменение критических параметров рядовым персоналом. Отдельный журнал событий фиксирует все изменения настроек, смены продуктов и срабатывания детектора с временной меткой. Это обязательное требование при прохождении аудитов безопасности продукции.
Экономическая эффективность и окупаемость
Отзыв партии продукции из-за металлического включения обходится предприятию в суммы от 200 000 до 2 000 000 рублей в зависимости от объема партии, каналов сбыта и штрафных санкций ритейлера. Металлодетектор IMD-IS-4025 предотвращает такие инциденты с эффективностью более 99% при корректной настройке и регулярной проверке тестовыми образцами.
Расчет окупаемости. Линия по производству замороженных полуфабрикатов объемом 5 тонн в смену. Входной контроль сырья мясо, птица отсутствует. Частота обнаружения металла в готовой продукции по статистике аналогичных производств — 2-3 эпизода в год. Средние потери от одного возврата с учетом утилизации, замены продукции, логистики и штрафа — 400 000 рублей. Годовые потери без детектора — 800 000 - 1 200 000 рублей. Стоимость конвейерного металлодетектора IMD-IS-4025 с установкой и пусконаладкой — от 600 000 до 900 000 рублей. Окупаемость наступает в пределах 8-14 месяцев. Дополнительный эффект дает снижение страховых взносов и повышение оценки при аудитах безопасности.
Расчет носит информационный характер и приведен для понимания экономики. Точные цифры зависят от вашего объема производства, каналов сбыта и текущего уровня рекламаций. Актуальную стоимость оборудования и условия поставки уточняйте у менеджеров.
Конвейерный металлодетектор IMD-IS-4025 — промышленное решение для входного и выходного контроля продукции высотой до 220 мм. Оборудование подходит для пищевых производств, фармацевтики и легкой промышленности. Ключевые преимущества: высота апертуры 250 мм, память на 52 продукта, корпус из нержавеющей стали, регулируемая высота конвейера и чувствительность от 1,0 мм по черному металлу.
Запросите коммерческое предложение с расчетом конфигурации под параметры вашей линии. Инженеры подготовят схему интеграции и сроки поставки. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru.
