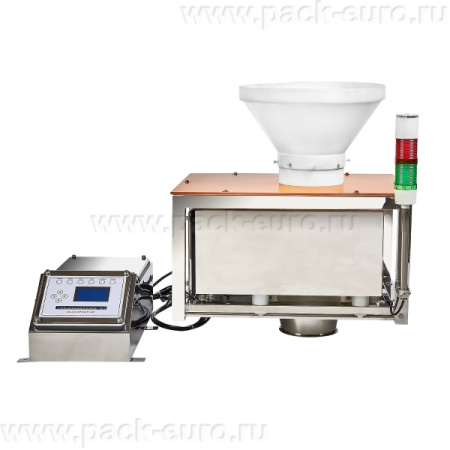

Металлодетектор для сыпучих продуктов Techik IMD-I-P

Металлодетектор для сыпучих продуктов Techik IMD-I-P: гравитационный контроль порошков и гранул

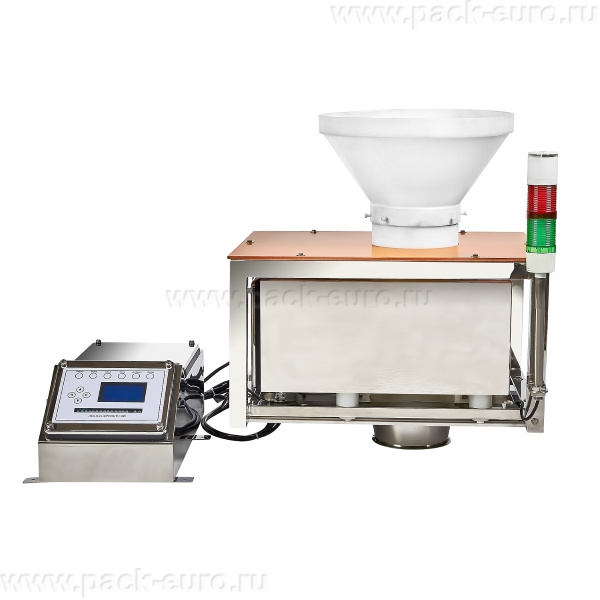

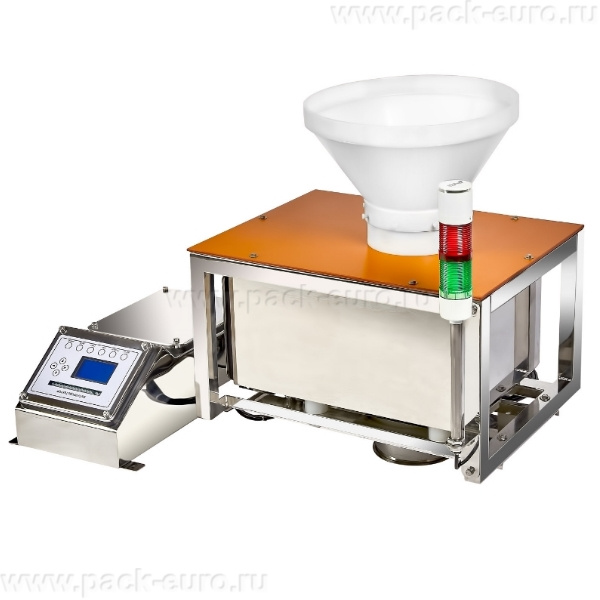

Металлодетектор Techik IMD-I-P – специализированное оборудование для гравитационного контроля сыпучих, порошковых и гранулированных продуктов. Устройство встраивается в вертикальный трубопровод, через который самотеком движется продукт. Принцип действия основан на регистрации изменений электромагнитного поля при прохождении металлической частицы через апертуру. Реакция на обнаружение – звуковая и световая сигнализация с выдачей низковольтного сигнала на внешнее оборудование для остановки подачи продукта.

Модель представлена в трёх типоразмерах проходного отверстия: 75 мм, 100 мм и 150 мм. Чувствительность к ферромагнитным частицам – от 0,5 мм. Корпус выполнен из нержавеющей стали AISI 304 с классом защиты IP66, что допускает прямую струйную мойку. Основные козыри: работа с широким спектром продуктов – от муки до полимерных гранул, опциональная система отбраковки с клапаном-заслонкой и программируемые задержки срабатывания.

Конструкция и принцип действия гравитационного металлодетектора Techik IMD-I-P

Металлодетектор для сыпучих продуктов Techik IMD-I-P работает по принципу электромагнитной индукции в кольцевом сердечнике. Три катушки – генераторная и две встречно включённые приёмные – размещены вокруг проходного отверстия. Продукт падает вертикально под действием силы тяжести, пересекая зону контроля. Отсутствие движущихся частей в зоне детекции исключает механический износ и ложные срабатывания от вибрации.

При обнаружении металлической частицы DSP-процессор анализирует амплитуду и фазу сигнала, идентифицируя тип металла: ферромагнитный, цветной или нержавеющая сталь. Контроллер активирует встроенную звуковую сигнализацию, зажигает красный плафон и формирует низковольтный сухой контактный выход для внешнего оборудования – ленточного питателя, заслонки или шнека. В базовой комплектации отсутствует механизм отбраковки, оператор вручную удаляет загрязнённую порцию после остановки линии.

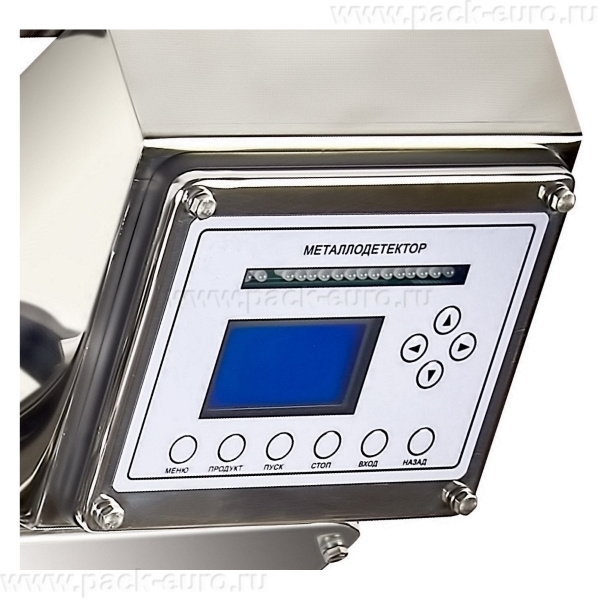

Цифровая панель управления позволяет программировать два временных параметра: задержку срабатывания сигнала при обнаружении металла для исключения ложных срабатываний на статическое электричество, и задержку активации системы отбраковки для опционального клапана. Диапазон задержек – от 0 до 5000 мс с шагом 10 мс.

Типоразмеры и модификации IMD-I-P

Оборудование поставляется в трёх типоразмерах, выбираемых исходя из максимальной фракции продукта и требуемой производительности. Модель с диаметром прохода 75 мм обеспечивает чувствительность к нержавеющей стали 1,2 мм. Рекомендуется для мелкодисперсных порошков: мука, сахарная пудра, крахмал, какао-порошок. Максимальная производительность для продуктов с насыпной плотностью 800 кг/м³ – до 3 тонн в час.

Модификация с проходом 100 мм имеет чувствительность к нержавейке 1,5 мм. Предназначена для среднефракционных продуктов: крупа, гранулированный чай, кофе в зёрнах, полимерные гранулы. Производительность – до 6 тонн в час. Диаметр 150 мм требует доплаты 195$ в российских рублях по курсу ЦБ РФ. Чувствительность к нержавеющей стали – 1,5 мм при размере частиц до 25 мм. Применяется для арахиса, мюсли, макаронных изделий, крупных гранул ПВД. Производительность – до 12 тонн в час.

Как выбрать металлодетектор для сыпучих продуктов: критерии для технолога

Первичный параметр выбора – диаметр проходного отверстия. Он должен быть минимум в 3 раза больше максимального размера единичной частицы продукта. Для арахиса калибра 15 мм необходим проход не менее 75 мм, лучше 100 мм. Для макарон длиной до 50 мм – только 150 мм. Заниженный диаметр приведёт к застреванию и слёживанию продукта в зоне детекции.

Чувствительность к типу металла определяется требованиями безопасности. Для продуктов, проходящих металлорезку или шнековую подачу с износом, критична ферромагнитная чувствительность от 0,5 мм. Для продукции, контактирующей с нержавеющими сетками, важна чувствительность к AISI 316 от 1,2 мм. Учитывайте, что влажные и солёные продукты снижают чувствительность на 20-30% за счёт собственной электропроводности.

Опциональная система отбраковки с клапаном-заслонкой необходима для автоматизированных линий с высокой производительностью. Без неё оператор должен вручную останавливать питатель и удалять загрязнённый слой. Клапан-заслонка при получении сигнала от детектора перенаправляет поток в отбраковачную ёмкость на программируемое время – от 0,2 до 3 секунд – после чего автоматически возвращается в рабочее положение. Это снижает участие оператора до периодической выгрузки накопителя брака.

Технические характеристики металлодетектора Techik IMD-I-P

Преимущества гравитационного металлодетектора IMD-I-P

• Высокая чувствительность к микрочастицам. Диаметр прохода 75 мм обеспечивает обнаружение частиц чёрного металла от 0,5 мм. Это позволяет улавливать мельчайшие фрагменты от износа шнеков, сепараторов и сит, которые проходят через конвейерные металлодетекторы из-за их инерционности.
• Гравитационная подача без движущихся частей. Продукт движется самотеком, контактирует только с нержавеющей сталью. Отсутствие ленты или роликов в зоне детекции исключает ложные срабатывания на износ механизмов и снижает санитарные риски.
• Программируемые задержки срабатывания. Оригинальное ПО позволяет настроить задержку сигнала от 0 до 5 секунд, чтобы отсечь ложные срабатывания от статического электричества сыпучих продуктов. Отдельно программируется задержка срабатывания опционального клапана для точного позиционирования загрязнённой порции.
• Класс защиты IP66 для мойки. Корпус из нержавеющей стали выдерживает прямое попадание воды и пены. Возможна установка во взрывоопасных зонах категории Dust с дополнительным искробезопасным барьером.

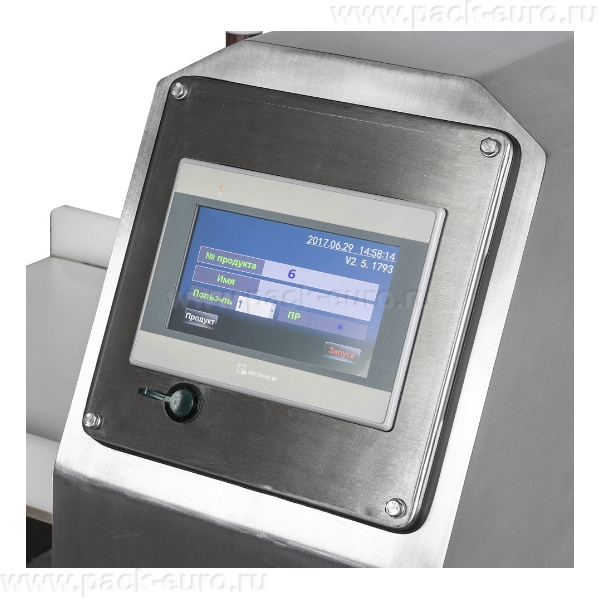

• Цифровая панель управления с русским языком. Сохранение настроек для 52 продуктов. Для смены продукта оператор вызывает профиль – автоматически загружается частота генератора, порог чувствительности и временные задержки. Исключены ошибки перенастройки.
• Комплектация тестовыми образцами. В комплекте – 21 пластико-металлический образец: шарики из Fe, No-Fe и SUS разных диаметров. Позволяют еженедельно проверять фактическую чувствительность и документировать результаты для аудита.

Система отбраковки с клапаном-заслонкой: полная автоматизация контроля сыпучих

Базовая конфигурация металлодетектора IMD-I-P подаёт только сигнал тревоги и останавливает внешний питатель. Оператор вручную удаляет загрязнённый слой продукта из бункера или с ленты. Для линий с производительностью от 1 тонны в час это приводит к простоям до 5 минут на каждом обнаружении – до 1 часа простоя в смену при высоком уровне загрязнения.

Опциональный клапан-заслонка решает задачу полностью автоматической отбраковки. Устройство устанавливается ниже металлодетектора по потоку. Конструкция представляет собой пневматический поворотный клапан с заслонкой из пищевой нержавеющей стали. В рабочем положении заслонка направляет продукт в основной выход. При получении сигнала от детектора контроллер рассчитывает время, через которое загрязнённая порция достигнет клапана – задержка программируется оператором. По истечении задержки заслонка переключается и направляет поток в отбраковачную ёмкость на заданное время – от 200 до 3000 мс. Затем заслонка автоматически возвращается в рабочее положение.

Для металлодетектора с проходом 150 мм и производительностью 12 т/ч клапан переключается за 0,1 секунды. Это гарантирует удаление порции продукта длиной не более 30 см при высоте падения 1 метр. Потери годного продукта минимальны. Клапан синхронизируется с детектором через сухой контактный выход – не требуется дополнительный контроллер. Питание клапана – 24V DC от внешнего источника или от блока питания детектора при заказе соответствующей опции.

Такая схема позволяет организовать круглосуточную работу без участия оператора. Персонал только ежесменно выгружает отбраковачную ёмкость и проверяет чувствительность тестовыми образцами. Для производств с высокими требованиями к прослеживаемости система интегрируется с PLC линии – время и дата каждого срабатывания логируются, отбракованная порция может быть взвешена и направлена на анализ.

Экономическая эффективность и окупаемость

Рассчитаем экономическую эффективность для производства молотой специи мощностью 500 кг/час. Стоимость готового продукта – 300 руб./кг. При отсутствии металлодетектора риск попадания частицы износа мельницы в финальную упаковку составляет 3% в месяц – одна рекламация от ритейлера в 6 месяцев стоимостью 250 000 рублей.

Установка металлодетектора Techik IMD-I-P с проходом 100 мм и опциональным клапаном-заслонкой стоимостью ориентировочно 210 000 рублей снижает риск до 0,05%. Предотвращённые убытки за 2 года – 1 000 000 рублей. Прямая экономия на сокращении ручной выборки образцов для лабораторного контроля: ранее каждый час отбиралось 1 кг продукта для проверки на металл на магните. С автоматическим контролем выборка сокращена до 1 раза в смену. Экономия 2 кг/час * 10 часов * 300 руб. * 300 рабочих дней = 1 800 000 рублей за 2 года.

Итого предотвращённые убытки и прямая экономия за 2 года – 2 800 000 рублей. Окупаемость – 1,8 месяца. Расчёт носит информационный характер, фактические значения зависят от ассортимента и требований контрагентов. Актуальные цены уточняйте в компании.

Металлодетектор для сыпучих продуктов Techik IMD-I-P – инженерное решение для сплошного контроля порошков, гранул и сыпучих смесей в пищевой, химической и фармацевтической промышленности. Оборудование адресовано технологам мукомольных заводов, производств круп, специй, кофе и полимеров. Ключевые аргументы: гравитационная схема без движущихся частей, чувствительность до 0,5 мм к ферромагнитным частицам, опциональная автоматическая отбраковка с клапаном-заслонкой и класс защиты IP66 для санитарной обработки.

Для подбора типоразмера под вашу фракцию и производительность свяжитесь со специалистами. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите расчёт с интегрированной системой отбраковки и схемой встраивания в существующую линию.
