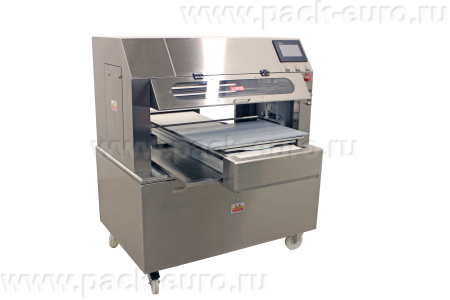

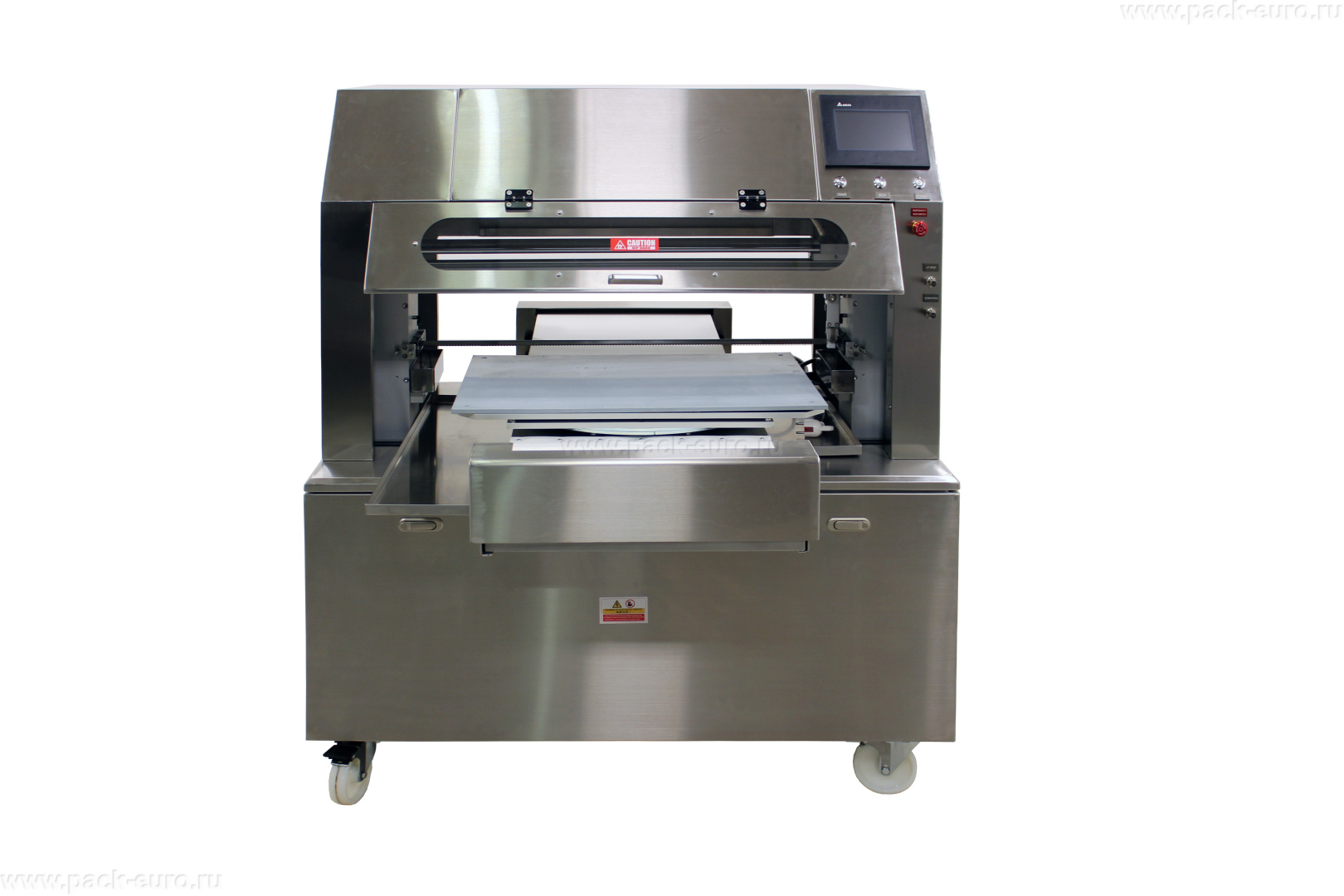

Машина для вертикальной нарезки тортов и бисквита GR-600

Машина для вертикальной нарезки тортов и бисквита GR-600: двухножевая промышленная система с индукционным нагревом до 100°C

Машина вертикальной нарезки GR-600 предназначена для высокопроизводительной резки кондитерских изделий: бисквитных пластов, рулетов, тортов с плотной глазурью и шоколадным покрытием. Два ножа из пищевой нержавеющей стали совершают возвратно-поступательное движение, обеспечивая чистый срез без замятия поверхности. Индукционная система подогрева ножей до температуры 100°C позволяет прорезать твердую глазурь, шоколад и другие плотные покрытия без сколов и трещин.

Главное техническое преимущество GR-600 перед аналогами — одновременная работа двух ножей с индукционным нагревом и системой трехступенчатой очистки. Встроенный микропроцессор на базе PLS дисплея «SIEMENS» сохраняет до 60 программ нарезки. Серводвигатели обеспечивают точность позиционирования с погрешностью не более 0,1 мм. Корпус полностью выполнен из нержавеющей стали, опоры оснащены колесами с фиксаторами для перемещения по цеху.

Устройство и принцип работы машины вертикальной нарезки GR-600

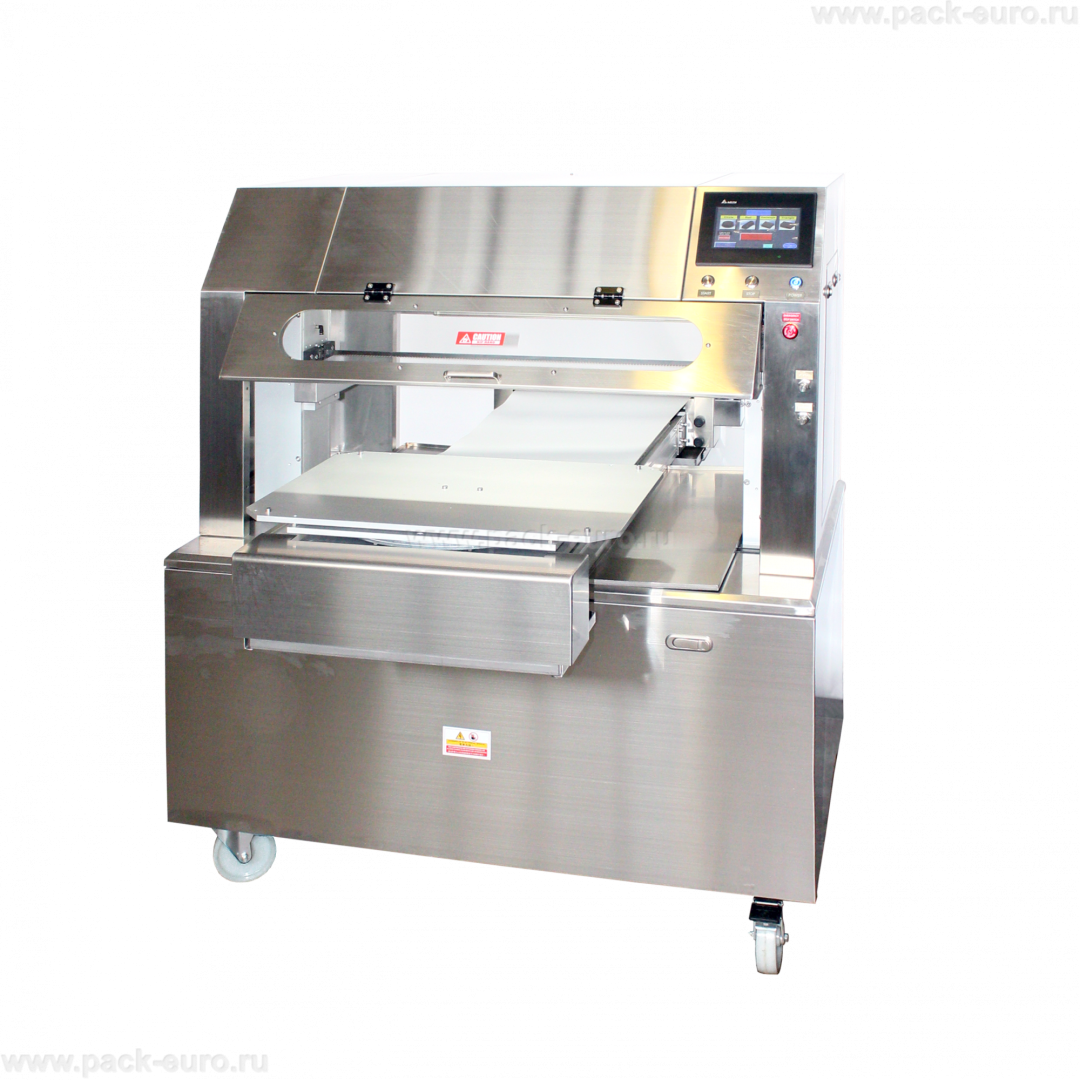

В основе конструкции GR-600 — массивная рама из нержавеющей стали. Два серводвигателя управляют вертикальным движением ножей и поворотом стола. Третий двигатель обеспечивает работу возвратно-поступательного механизма ножей. В отличие от моделей с одним ножом, GR-600 нарезает две полосы за один проход, что удваивает производительность при работе с прямоугольными пластами.

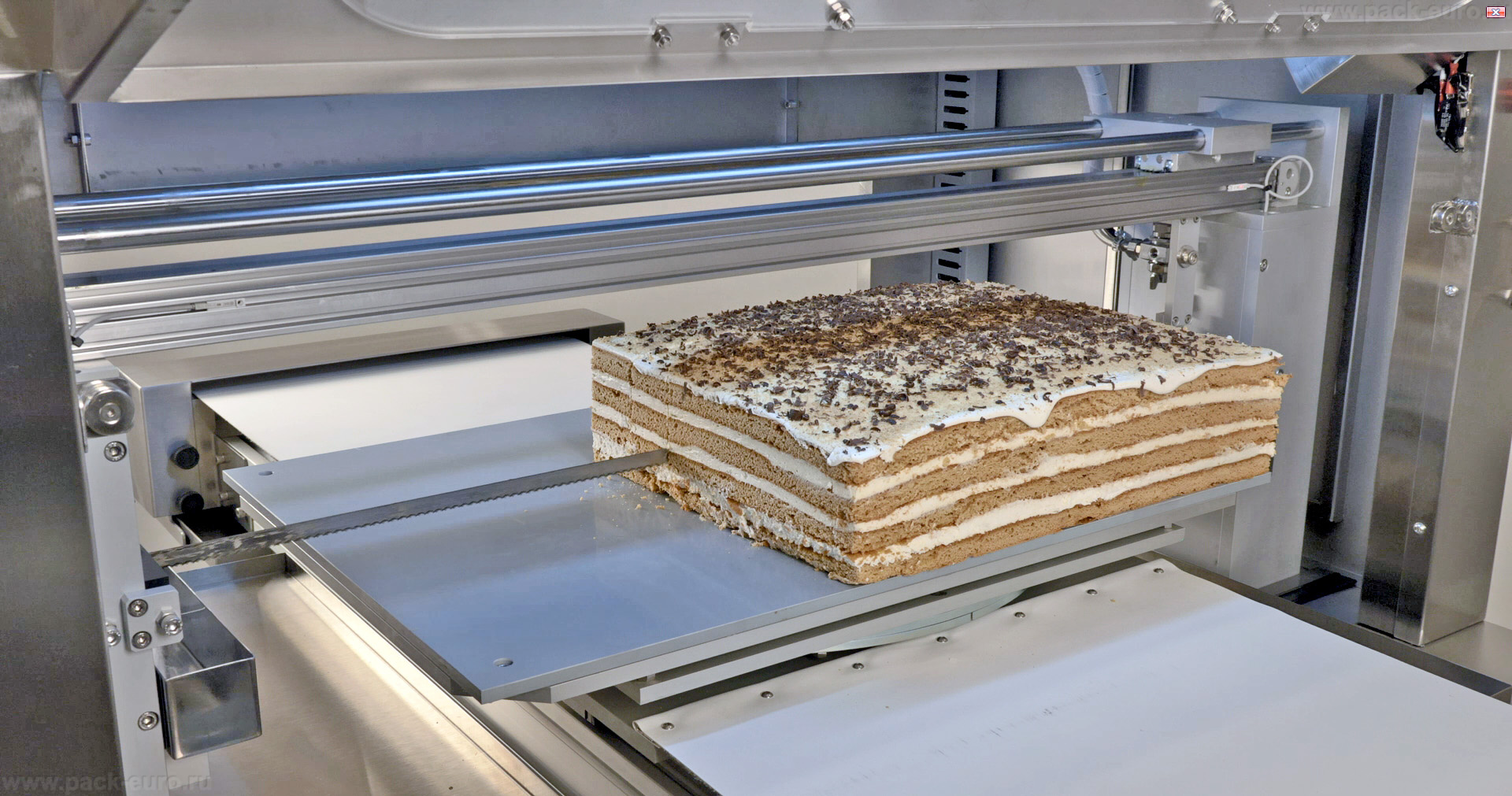

Принцип работы. Продукт фиксируется на поворотном столе или на прямоугольной платформе. Оператор через русифицированную сенсорную панель задает параметры: размер порции, количество секций для круглого торта или шаг линейной нарезки для прямоугольного пласта. Микропроцессор рассчитывает траекторию движения ножей и углы поворота стола. При запуске цикла ножи опускаются, разрезают продукт, поднимаются. Стол поворачивается на заданный угол. Цикл повторяется до полной нарезки.

Электронный контроль давления воздуха обеспечивает плавное опускание ножей. Это исключает удар о продукт, который может разрушить хрупкую глазурь или деформировать бисквит. Скорость опускания и подъема настраивается отдельно под каждый продукт: для мягких бисквитов скорость выше, для твердых глазурей — ниже.

Форма нарезаемого куска — прямоугольник. Это ограничение важно учитывать: для круглых тортов машина нарезает секции, которые по форме приближены к треугольникам, но при сервировке могут иметь форму трапеции. Для строго прямоугольных ломтиков рулетов и пластов форма идеальна.

Конструкция и материалы. Особенности модели GR-600

Корпус и все элементы, контактирующие с продуктом, выполнены из нержавеющей стали SUS304. Материал полностью устойчив к коррозии, не вступает в реакцию с кислотными средами и выдерживает обработку любыми пищевыми моющими средствами. Отсутствие окрашенных деталей исключает риск отслаивания краски.

Ножи изготовлены из пищевой нержавеющей стали с повышенной твердостью. Индукционная система нагрева разогревает лезвия до температуры 100°C. Нагрев происходит непосредственно в металле ножа без внешних нагревателей. Это обеспечивает равномерную температуру по всей длине лезвия и быстрый выход на рабочий режим. Индукционный нагрев потребляет меньше энергии, чем резистивные ТЭНы, критичные для твердых глазурей и шоколада.

Система очистки ножей трехступенчатая. Первая ступень — опрыскивание ножей спиртом, который растворяет жировые остатки. Вторая — механическое удаление возвратно-поступательно движущимся бегунком планкой. Третья — обдув сжатым воздухом для удаления остатков продукта и спирта в накопительный резервуар. Полный цикл очистки запускается после каждого реза. Ножи всегда чистые, что исключает перенос крошки и крема между секциями.

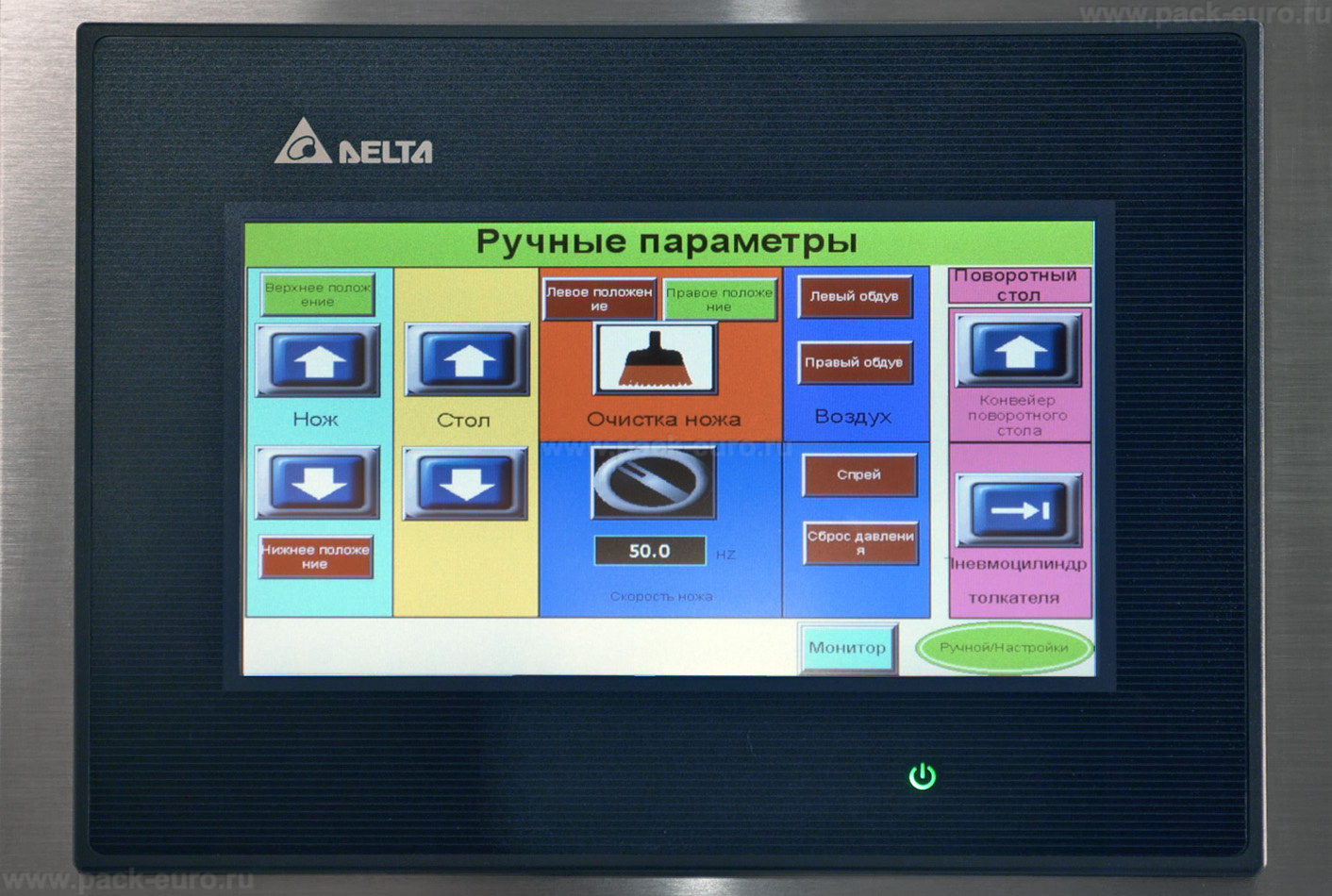

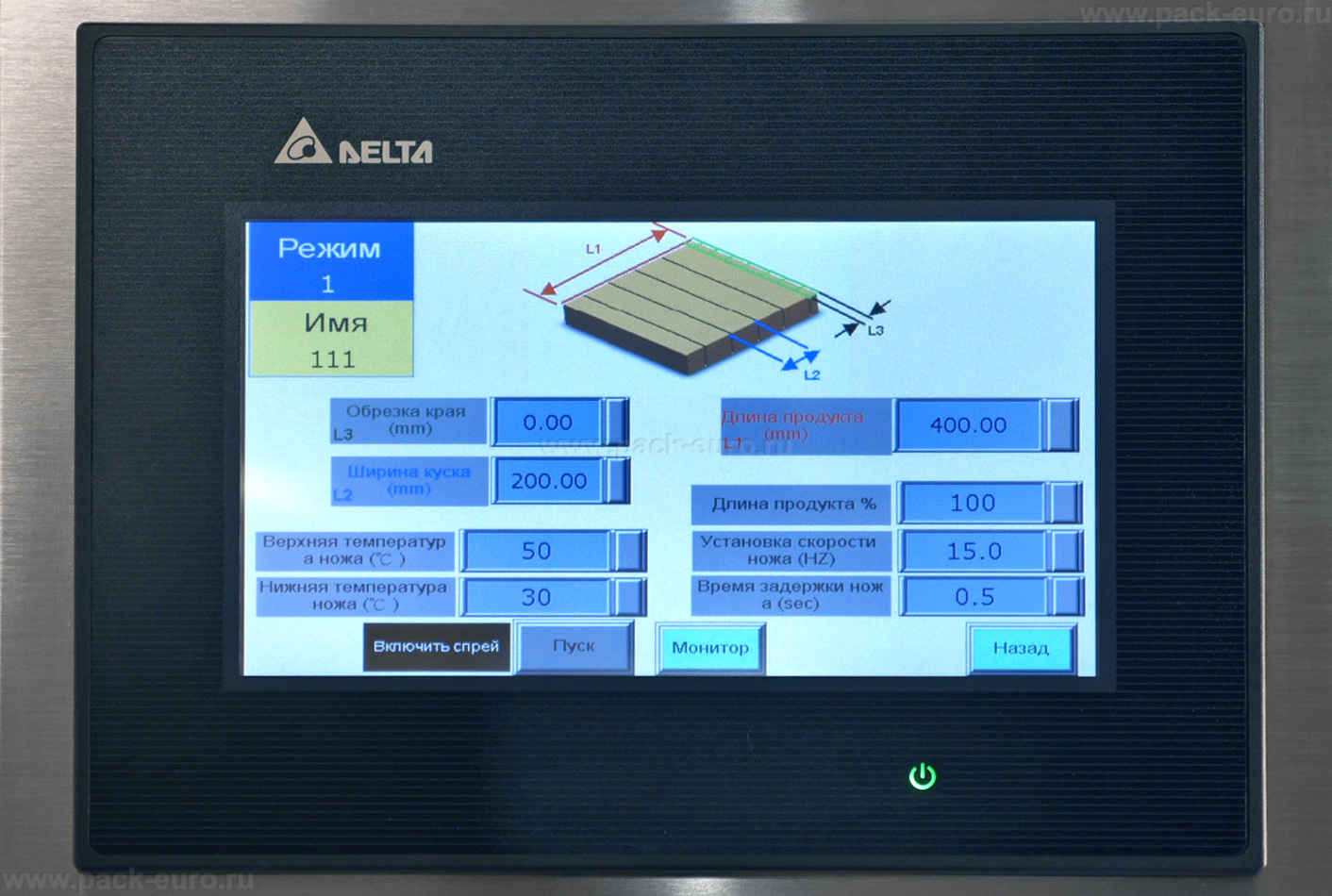

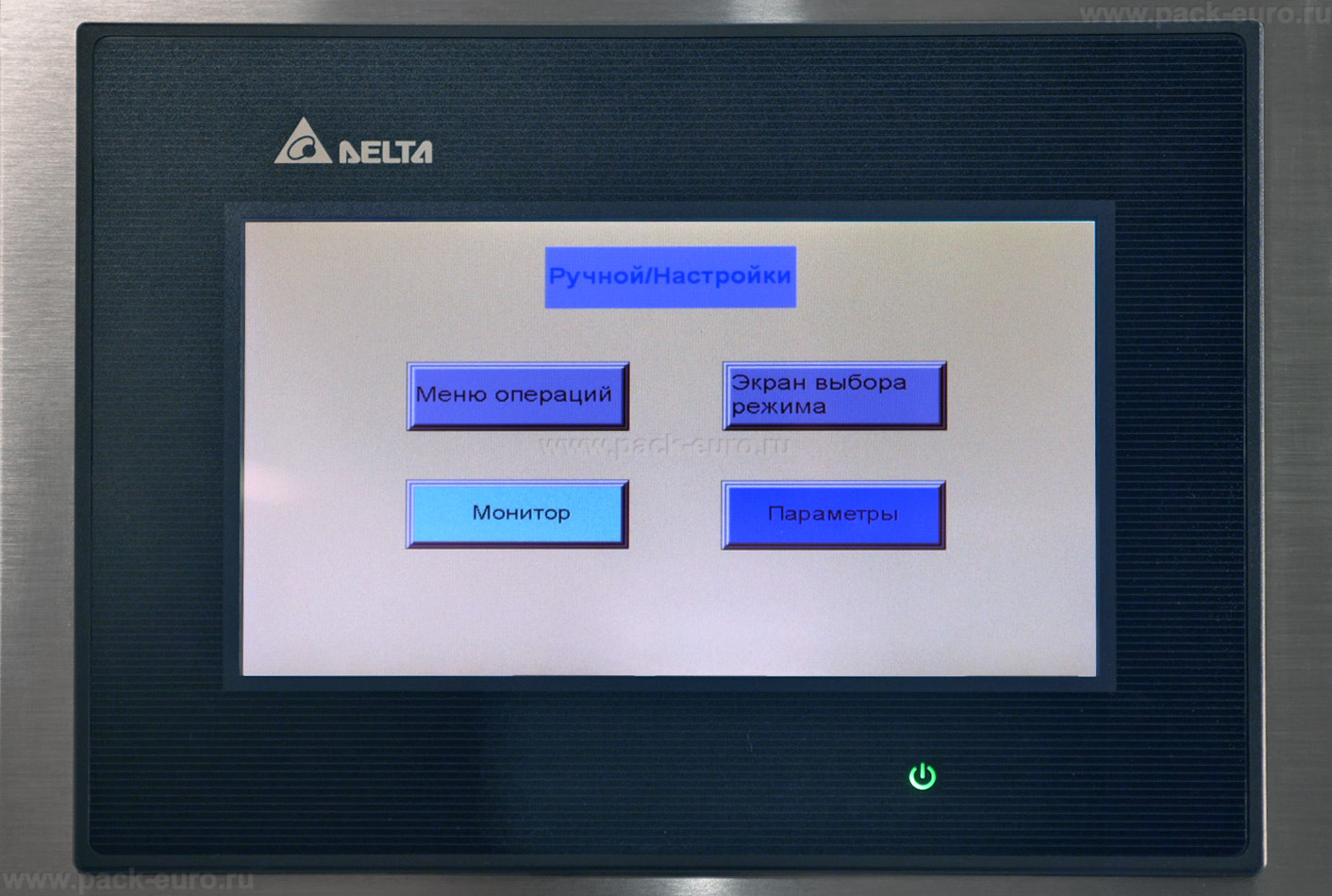

Панель управления — сенсорная, русифицированная. Интерфейс интуитивно понятен: оператор видит на экране текущую программу, параметры реза и визуализацию процесса. Параметры геометрии реза подстраиваются автоматически при внесении изменений: при увеличении количества секций микропроцессор пересчитывает угол поворота стола и точку остановки ножа.

Накопительные контейнеры для сбора остатков расположены под зоной резки. Они собирают крошку, обрезки и спирт из системы очистки. Контейнеры съемные, легко очищаются. Колеса с фиксаторами позволяют перемещать 480-килограммовую машину двумя операторами и жестко стопорить на рабочем месте.

Как выбрать машину для вертикальной нарезки GR-600

При выборе GR-600 под ваши задачи проверьте четыре параметра совместимости. Первый — максимальный размер заготовки. Для прямоугольных изделий — 600х600 мм. Для круглых тортов — диаметр до 250 мм. Если диаметр ваших тортов больше, рассмотрите модель с возможностью нарезки 300 мм. Второй — высота продукта до 150 мм. Третий — форма куска. GR-600 режет прямоугольные ломтики. Для круглых тортов форма секции — трапеция с закругленным внешним краем. Для треугольных кусков эта модель не подходит. Четвертый — тип покрытия. Индукционный нагрев до 100°C оптимален для шоколада, ганаша, карамели. Для масляного крема и сливок достаточно нагрева до 60-70°C, но перегрев в этой модели штатный.

Оцените необходимость двух ножей. GR-600 производительнее одножевых моделей на 80-100% при нарезке прямоугольных пластов. Один цикл дает две нарезанные полосы. Если ваш ассортимент преимущественно круглые торты, преимущество двух ножей не реализуется, так как оба ножа режут один торт последовательно, а не одновременно.

Система трехступенчатой очистки со спиртом обязательна для липких продуктов пастила, нуга, грильяж. Для сухих и рассыпчатых продуктов требуется только механическая очистка. Если спирт не нужен, его подачу можно отключить в настройках.

При работе с замороженными продуктами уточните возможность установки усиленных ножей. Стандартные ножи GR-600 рассчитаны на твердость замороженного бисквита, но могут деформироваться при нарезке замороженного масляного крема с кристаллами льда.

Технические характеристики машины для вертикальной нарезки GR-600

Преимущества машины для вертикальной нарезки GR-600

• Индукционный нагрев ножей до 100°C. Традиционные машины с ТЭН-нагревом имеют неравномерный прогрев лезвия. Индукционный нагрев обеспечивает одинаковую температуру по всей длине ножа. Твердая глазурь, шоколадная плитка, карамельная корочка прорезаются без сколов и трещин. Нож буквально плавит поверхность в зоне реза, а не ломает ее.
• Трехступенчатая автоматическая очистка ножей со спиртом. Первая ступень — спиртовое опрыскивание для растворения жиров и сахаров. Вторая — механический бегунок, удаляющий остатки. Третья — обдув сжатым воздухом. Полный цикл очистки после каждого реза. Ручная протирка не требуется. Перекрестное загрязнение между разными продуктами исключено.
• Два серводвигателя высокой точности. Один серводвигатель управляет вертикальным движением ножей, второй — поворотом стола. Погрешность позиционирования менее 0,1 мм. Каждая секция торта имеет одинаковый вес и геометрию. Дополнительный контроль порций не требуется.
• Электронный контроль давления воздуха. Система пневматики с электронным управлением обеспечивает плавное опускание ножей без удара. Давление регулируется в зависимости от продукта. Для хрупкого меренга — минимальное давление и низкая скорость. Для плотного бисквита с масляным кремом — стандартные параметры.
• Настраиваемая скорость опускания и подъема ножа. Для мягких продуктов требуется быстрое движение, чтобы нож не вдавливал массу. Для твердых — медленное, чтобы не создавать ударную нагрузку. Скорости настраиваются отдельно для подъема и опускания, что позволяет оптимизировать цикл под конкретный продукт.
• Память 60 программ на базе SIEMENS. PLS дисплей и микропроцессор SIEMENS сохраняют все параметры: количество секций, шаг нарезки, скорость ножа, давление воздуха, температуру нагрева, режим очистки. Перенастройка машины при смене продукта занимает менее 15 секунд.

Технология индукционного нагрева и трехступенчатой очистки для твердых покрытий

Ключевая проблема при машинной нарезке кондитерских изделий с плотной глазурью — растрескивание покрытия. Обычный нож даже с подогревом давит на глазурь, создавая напряжения, которые приводят к микротрещинам. При нарезке шоколадного торта трещины расходятся по всей поверхности, изделие теряет товарный вид. GR-600 решает эту задачу за счет двух факторов: индукционного нагрева и возвратно-поступательного движения ножа.

Индукционный нагрев работает по принципу электромагнитного поля. В ноже наводится ток, который нагревает металл изнутри. Нагрев до 100°C достигается за 10-15 секунд. При контакте с твердой глазурью нож мгновенно подплавляет поверхность на глубину 0,1-0,3 мм. Глазурь становится пластичной, теряет хрупкость. Нож проходит сквозь нее, не создавая критических напряжений. После остывания след реза остается ровным, без трещин и сколов.

Возвратно-поступательное движение ножа дополнительно снижает усилие реза. Нож не вдавливается в продукт, а как бы пилит с высокой частотой до 120 двойных ходов в минуту. Для сравнения: нож с прямым вертикальным ходом создает усилие 20-30 кг на квадратный сантиметр. Возвратно-поступательный нож GR-600 создает усилие 5-8 кг/см². Бисквит не деформируется, крем не выдавливается.

Трехступенчатая очистка критична для продуктов с высоким содержанием жира. Масляный крем, ганаш, арахисовая паста налипают на нож даже при нагреве. После каждого реза включается цикл очистки. Распылители подают пищевой спирт на лезвия. Спирт растворяет жиры и сахара. Планка-бегунок механически счищает остатки и спирт в накопительный контейнер. Обдув сжатым воздухом удаляет микрочастицы, которые не счистила планка. Полная очистка занимает 2-3 секунды. Нож перед следующим резом абсолютно чистый. Перенос крошки и крема между секциями исключен.

Практические результаты. Шоколадный торт диаметром 250 мм с зеркальной глазурью. На обычной машине — до 20% трещин на поверхности. На GR-600 — 0% трещин при корректной настройке температуры. Пастила с сахарной пудрой. На обычной машине липнет к ножу, поверхность реза рваная. На GR-600 — гладкий срез без прилипания. Рулет с масляным кремом. На обычной машине крем выдавливается наружу, часть его остается на ноже. На GR-600 — чистый срез, крем остается внутри рулета.

Экономическая эффективность и окупаемость

Потери при нарезке тортов с твердыми покрытиями и глазурью складываются из двух составляющих: прямой брак трещины, сколы и косвенные потери снижение цены реализации для изделий с нарушенной презентацией. Для премиального сегмента шоколадные торты с зеркальной глазурью торт с трещиной не может быть продан по полной цене. Дисконт достигает 30-50%.

Расчет окупаемости. Кондитерская производит 1000 шоколадных тортов в месяц с зеркальной глазурью. Розничная цена 1200 рублей. При нарезке на обычной машине брак по трещинам глазури составляет 15% = 150 тортов. Из них 50 тортов не подлежат реализации полностью брак. 100 тортов реализуются со скидкой 40% как некондиция. Потери выручки: 50 х 1200 = 60 000 рублей полный брак. 100 х 1200 х 0,4 = 48 000 рублей дисконт. Итого 108 000 рублей потерь в месяц. За год 1 296 000 рублей.

GR-600 с индукционным нагревом снижает брак по трещинам до 1-2% при условии корректной настройки температуры и скорости реза. Экономия потерь — 100 000 рублей в месяц. Дополнительная экономия от автоматической очистки — сокращение ручного труда на протирку ножей 0,5 часа в смену при ставке 400 руб/час = 200 рублей в смену. При 40 сменах в месяц — 8 000 рублей. Суммарная ежемесячная экономия — 108 000 рублей. Стоимость машины окупается за 8-14 месяцев в зависимости от ассортимента и цены оборудования.

Расчет приведен для примера понимания экономики. Точные цифры зависят от объема производства, типа продукции и текущего уровня брака. Актуальную стоимость оборудования и условия поставки уточняйте у менеджеров.

Машина вертикальной нарезки GR-600 — промышленное решение для кондитерских цехов с высокими требованиями к качеству реза твердых глазурей и шоколадных покрытий. Оборудование подходит для прямоугольных пластов до 600х600 мм и круглых тортов диаметром до 250 мм. Ключевые преимущества: индукционный нагрев ножей до 100°C, трехступенчатая очистка со спиртом, два серводвигателя, память 60 программ, электронный контроль давления воздуха.

Запросите коммерческое предложение с подбором режимов под ваши изделия. Инженеры проведут тестовую нарезку ваших образцов. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru.
