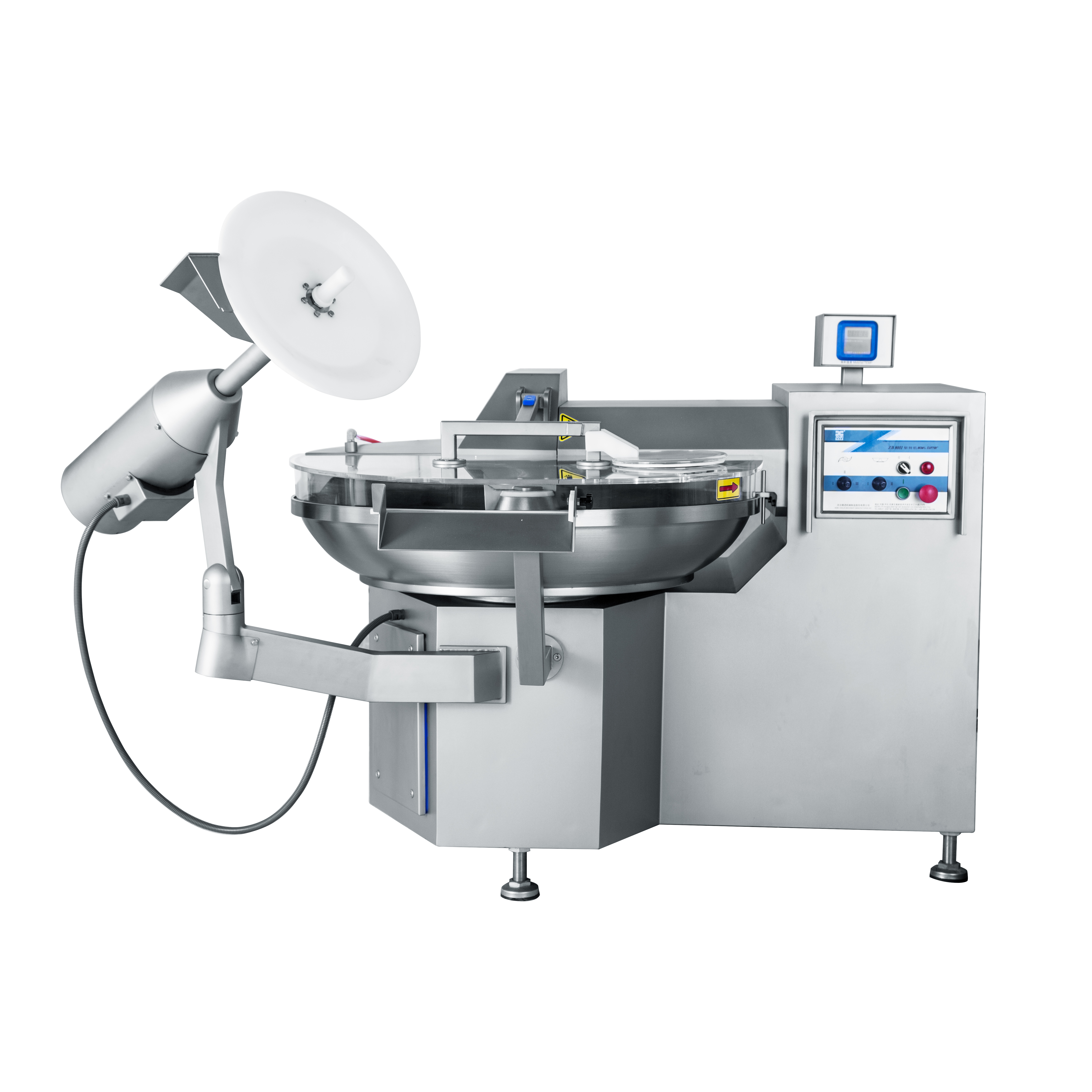

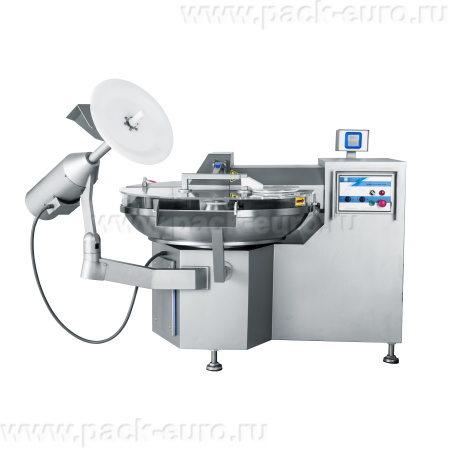

Куттер открытого типа ZB80II: плавная регулировка скорости ножа от 750 до 3080 об/мин
При производстве фарша для вареных колбас, сосисок, котлет или паштетов типовой проблемой малых и средних цехов является ограниченный диапазон регулировки скорости ножевого вала. Стандартные куттеры с жестко фиксированными 2-3 ступенями либо работают слишком медленно для эмульгирования, либо не обеспечивают достаточной плавности при переходе с одного этапа на другой. В итоге технолог вынужден останавливать машину для смены режима.
Куттер открытого типа ZB80II — это промышленная машина с объемом чаши 87 л и загрузкой до 60 кг, где регулировка скорости ножевого вала осуществляется бесступенчато через частотный преобразователь. Отличие от моделей с индексом «I» (ступенчатые ПЧ или двухскоростные двигатели) — в том, что оператор может изменять скорость вращения ножей в диапазоне 750-3080 об/мин с шагом в 1-2 Гц. Это техническое решение появилось как ответ на требование точного соблюдения рецептур, где переходный процесс при смене скорости не должен сопровождаться рывками.
Основная идея модели ZB80II — дать технологу инструмент не для "грубой" нарезки, а для точного управления структурой фарша. Вы начинаете при 750 об/мин для грубого дробления жилованного мяса. Затем плавно увеличиваете скорость до 1500-2000 об/мин для смешивания с пищевыми добавками. И завершаете при 3080 об/мин для получения стабильной эмульсии. При этом чаша вращается на 8 или 12 об/мин, обеспечивая подъем продукта в зону резания. Благодаря частотному преобразователю исключены рывки при разгоне и торможении, что критично для фаршей с большим содержанием воды и льда.
Ключевые критерии выбора куттера с ЧРП на 60 кг загрузки
При подборе машины с частотным регулированием специалисты часто ошибочно оценивают только максимальную скорость. Для ZB80II важнее диапазон регулирования 750-3080 об/мин без провисания момента на низких оборотах. Асинхронный двигатель с вектором управления обеспечивает номинальный крутящий момент уже с 10 Гц. Это значит, что при 750 об/мин (около 12 Гц) вы не потеряете усилия на ножах. На дешевых аналогах с драйвером V/F (скалярное управление) при снижении скорости на 50% момент падает на 40-50%, и ножи "вязнут" в плотном сырье.
Второй критический параметр — материал подшипников и их защита. На ZB80II установлены подшипники с четырьмя слоями герметизации и защитой от попадания воды при мойке под высоким давлением до 50 бар. Без такой защиты частотное регулирование не имеет смысла: подшипники выходят из строя через 6-8 месяцев интенсивной эксплуатации из-за вибраций на разных частотах. Третий фактор — совместимость ЧРП с выгружателем. Скорость выгружателя на этой модели фиксированная — 85 об/мин, что стандартно для выгрузки в тележку или на шнек.
Виды и различия в линейке ZB
Серия ZB представлена моделями с объемами от 40 до 330 л. ZB80II занимает позицию "средний плюс" для производств до 1,5 тонн фарша в смену. Отличие от ZB80I (ступенчатое двухскоростное регулирование) — в наличии частотного преобразователя с функцией плавного разгона и торможения. Сравнение с ближайшими по объему моделями:
|
Модель
|
Объем чаши, л
|
Загрузка, кг
|
Мощность, кВт
|
Регулировка ножей
|
Скорость чаши, об/мин
|
|
ZB80I
|
87
|
до 60
|
~13
|
ступенчатая, 2 скорости
|
8 / 12
|
|
ZB80II
|
87
|
до 60
|
13,17
|
бесступенчатая, 750-3080 об/мин, ЧРП
|
8 / 12
|
|
ZB40
|
40
|
до 30
|
~9
|
ступенчатая
|
8 / 12
|
Ключевое преимущество версии "II" — частотный преобразователь, который позволяет программировать до 16 профилей скорости, включая время разгона и торможения. Для производства паштетов это особенно важно: резкая смена режима разрушает структуру, плавное изменение скорости сохраняет эмульсию. В базовую комплектацию ZB80II входит выгружатель — на младших моделях он опционален.
Чек-лист: как выбрать куттер с частотным регулированием
Перед покупкой ZB80II или аналога проверьте эти параметры:
- Тип управления ЧРП: векторное (обеспечивает момент на низких оборотах) или скалярное V/F (падает момент). Запросите у поставщика спецификацию драйвера.
- Диапазон регулирования: от каких до каких оборотов. Для ZB80II рабочий диапазон 750-3080 об/мин. Если нужны сверхнизкие обороты для перемешивания без резки — уточните возможность донастройки.
- Совместимость с системой блокировок. Проверьте, не сбрасывает ли ЧРП настройки при отключении питания. На ZB80II все профили сохраняются в энергонезависимой памяти 24 месяца.
- Наличие выгружателя. Модель поставляется с выгружателем в базе. Без него выгрузка 60 кг фарша из чаши глубиной 400 мм затруднительна.
- Класс защиты электрошкафа. В условиях мясоцеха необходим минимум IP54. У ZB80II шкаф управления имеет защиту IP54 с резиновыми уплотнителями на всех вводах.
Технические характеристики и конструкция ZB80II
Куттер ZB80II выполнен на сварной раме из нержавеющей стали марки AISI 304. Чаша имеет объем 87 л, ее внутренняя поверхность отполирована до шероховатости Ra ≤ 0,8 мкм. Форма чаши — сегмент сферы с вертикальными стенками в верхней части. Такая геометрия предотвращает выброс продукта при вращении на 12 об/мин. Ножевой вал установлен на двух радиально-упорных подшипниках класса точности P5. Зазор между ножами и дном чаши — не более 1 мм, что гарантирует полное отсутствие неразрезанных включений.
Принципиальная схема работы: Асинхронный двигатель мощностью 13,17 кВт через клиноременную передачу вращает ножевой вал. Частотный преобразователь (ЧРП) меняет частоту питающего напряжения от 12 до 51 Гц, что соответствует изменению скорости ножей в диапазоне 750-3080 об/мин. Двухскоростной асинхронный двигатель вращает чашу через червячный редуктор, переключение скоростей осуществляется перемыканием полюсов статора. Выгружатель имеет собственный мотор-редуктор с фиксированной скоростью 85 об/мин. Контроллер исключает одновременную работу ножей и выгружателя.
Полные технические параметры ZB80II
|
Параметр
|
Значение
|
|
Объем чаши
|
87 л
|
|
Разовая загрузка
|
до 60 кг
|
|
Напряжение питания
|
380 В
|
|
Мощность двигателя ножей
|
13170 Вт
|
|
Скорость вращения чаши
|
8 / 12 об/мин
|
|
Скорость вращения ножей
|
бесступенчатая 750-3080 об/мин
|
|
Скорость выгружателя
|
85 об/мин
|
|
Вес брутто
|
1309 кг
|
|
Габариты в упаковке Д×Ш×В
|
2130×1630×1500 мм
|
Прозрачная противошумовая крышка из поликарбоната толщиной 8 мм снижает уровень шума до 72 дБ при работе на 3080 об/мин. Крышка имеет амортизированные петли и две газовые пружины для фиксации в открытом положении. Уплотнитель по периметру выполнен из пищевого силикона. В крышку интегрирован штуцер для подачи воды или льда-водяной смеси без полного открытия. Это сокращает время добавления жидкости на 30% и предотвращает выброс пара.
Водоспускной кран диаметром 1,5 дюйма установлен в нижней точке чаши с уклоном 7 градусов к сливу. Кран выполнен из нержавеющей стали с шаровым механизмом. Для мойки достаточно открыть кран и подать воду через сопла в крышке. Полный слив воды из чаши после санитарной обработки занимает не более 30 секунд. Конструкция не имеет мертвых зон, где могли бы задерживаться остатки продукта — все углы скруглены радиусом не менее 15 мм.
Экономическая эффективность и окупаемость
Рассчитаем экономический эффект от использования ZB80II по сравнению с двухскоростным аналогом на предприятии, выпускающем 1,2 тонны фарша в смену. Цифры даны для понимания методики. На ZB80II загрузка 60 кг. Цикл для вареной колбасы с плавным разгоном и торможением через ЧРП — 3 минуты 20 секунд. За час непрерывной работы — 18 циклов = 1080 кг фарша. На двухскоростном аналоге с теми же 60 кг загрузки, но без плавной регулировки, цикл занимает 4 минуты 10 секунд из-за необходимости останавливать машину при переключении скоростей. За час — 14,4 цикла = 864 кг. Разница производительности — 216 кг в час. При себестоимости фарша 150 руб/кг и цене 220 руб/кг, валовая прибыль с дополнительных 216 кг = 70 руб × 216 = 15 120 руб/час. За смену (7 часов) — 105 840 руб. Ориентировочная стоимость ZB80II — 1,4-1,6 млн рублей. Срок окупаемости разницы в цене с двухскоростным аналогом — 12-14 смен при загрузке мощностей на 80%.
Практические примеры использования
Цех по производству мясных паштетов мощностью 800 кг в смену внедрил ZB80II для приготовления печеночного фарша. Ранее использовали куттер с двумя скоростями (1500/3000 об/мин). Проблема — расслоение эмульсии при резком переходе с низкой на высокую скорость. На ZB80II запрограммировали плавный разгон с 1000 до 2800 об/мин за 30 секунд. В результате эмульсия стабилизировалась, процент возврата бракованной продукции снизился с 6% до 0,7%. Дополнительный эффект — снижение износа ножей за счет отсутствия ударных нагрузок.
На предприятии по переработке орехов и семян ZB80II используется для получения тонкодисперсной пасты из кешью и миндаля. Требование — скорость ножей не выше 2000 об/мин, чтобы не нагревать масло ореха. На стандартном куттере с фиксированными скоростями (1500 или 3000 об/мин) технолог не мог добиться золотой середины: на 1500 об/мин паста получалась крупной, на 3000 об/мин — перегретой и горькой. ЧРП на ZB80II позволил установить точную скорость 1950 об/мин. Выход пасты премиального качества вырос с 70% до 92% от массы сырья.
Обратите внимание на конструктивную особенность ZB80II: особая форма края чаши с отрицательным углом в верхней трети предотвращает разбрызгивание даже при загрузке на 85% от номинала. В сочетании с частотным регулированием это позволяет работать с жидкими смесями (соусы, пюре) без установки дополнительных экранов. Технологически это обеспечивается гибкой настройкой скорости: вы снижаете обороты до 1100-1300 об/мин и получаете эффект лопастного смесителя.
Куттер открытого типа ZB80II — это выбор для малых и средних производств, где важна точность соблюдения рецептуры. Модель подходит для вареных колбас, сосисок, паштетов, котлетного фарша, а также для немясных задач: измельчения орехов, пюрирования овощей и фруктов, приготовления соусов. Частотный преобразователь дает бесступенчатую регулировку в диапазоне 750-3080 об/мин, обеспечивая плавность перехода и сохранение структуры продукта.
Чтобы купить куттер ZB80II по актуальной цене, запросите коммерческое предложение в компании «Европактрейд». Инженеры компании проверят совместимость ЧРП с вашей сетью и помогут настроить профили скоростей под ваши рецептуры. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru для получения точных сроков поставки.
