Камера термодымовая КТД-1000

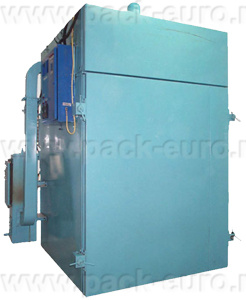

Камера термодымовая КТД-1000: промышленная коптильная камера на 1000 кг

При переходе от цехового к промышленному производству копченой продукции технологи сталкиваются с масштабированием проблем: неравномерная обработка продукта, разница в усушке по зонам камеры и невозможность поддерживать стабильную влажность в большом объеме. Камера термодымовая КТД-1000 спроектирована для загрузки до 1000 кг за цикл с сохранением параметров обработки по всей высоте.

Оборудование предназначено для крупных перерабатывающих предприятий, выпускающих мясные деликатесы, рыбу горячего и холодного копчения, а также варено-копченые колбасы. Модель КТД-1000 создана под задачи заводского уровня: непрерывная работа в 2–3 смены, стабильность режимов и возможность подключения к линии автоматизации цеха.

Конструкция решает главную проблему больших коптилен — расслоение температуры и дымовой смеси по ярусам. За счет принудительной циркуляции с реверсивным вентилятором рабочая среда огибает каждую единицу продукта, а не проходит по пути наименьшего сопротивления. Влажность регулируется в диапазоне 0–80%, что позволяет проводить и интенсивную подсушку, и щадящее увлажнение для сохранения сочности.

Устройство и принцип работы промышленной термодымовой камеры

Камера термодымовая КТД-1000 — это теплоизолированный блок с внутренней облицовкой из пищевой нержавеющей стали. Загрузка осуществляется на технологических тележках или рамах. Суммарная вместимость — 1000 кг продукта. Система циркуляции включает мощный осевой вентилятор, который создает направленный поток дымовоздушной смеси.

Принцип работы: блок ТЭНов мощностью 81 кВт нагревает воздух до 40–125°C. Парогенератор или система форсунок создает заданную влажность. Дым от внешнего дымогенератора подается через патрубок в камеру. Вентилятор прогоняет смесь через продукт, после чего она возвращается в нагревательно-увлажнительный блок. Для холодного копчения температура поддерживается на уровне 40–45°C, для горячего — 80–125°C. Переключение режимов осуществляется программно через контроллер.

Ключевые конструктивные элементы КТД-1000

• Трехслойная теплоизоляция корпуса толщиной от 80 мм;
• Внутренняя обшивка из нержавеющей стали AISI 304;
• Блок электрических ТЭНов суммарной мощностью 81 кВт;
• Реверсивный осевой вентилятор с регулировкой оборотов;
• Система увлажнения с парогенератором или форсунками;
• Патрубок для подключения дымогенератора (дымоход Ø150 мм);
• Дверь с обогревом периметра и винтовым запором;
• Система автоматического управления с ПЛК и сенсорным экраном.

Технические характеристики камеры КТД-1000

Для промышленных линий критичны точные параметры производительности и энергопотребления. Ниже приведены данные для модели с загрузкой 1000 кг.

Масса оборудования не указана в исходных данных, но для камер такого класса с усиленной теплоизоляцией и внутренними тележками она обычно составляет 1800–2200 кг. Уточняйте точное значение при заказе.

Технологические возможности: холодное и горячее копчение

Камера термодымовая КТД-1000 работает в трех основных режимах. Режим горячего копчения 80–125°C применяется для мяса, колбас и жирной рыбы. Продукт прогревается изнутри, на поверхности образуется корка. Длительность цикла — от 40 минут до 4 часов в зависимости от толщины куска.

Режим холодного копчения 40–45°C используется для нежных продуктов: скумбрия, сельдь, сырокопченые колбасы. Цикл длится 12–48 часов. Дым проникает в структуру, не вызывая денатурации белка. Влажность при холодном копчении обычно держат на уровне 30–50%, чтобы продукт не пересыхал.

Режим варки или подсушки — нагрев до 80°C с высокой влажностью 70–80%. Используется для колбасных изделий перед горячим копчением или для подготовки рыбы к заморозке. ТЭНы 81 кВт обеспечивают выход на режим за 20–30 минут для подсушки и за 45–60 минут для выхода на горячее копчение с полной загрузкой.

Преимущества перед аналогами промышленного уровня

Первое отличие — реверсивная циркуляция. В большинстве промышленных камер поток движется в одну сторону, из-за чего продукт у дальней стенки обрабатывается слабее. В КТД-1000 вентилятор меняет направление каждые 10–15 минут, выравнивая плотность потока.

Второе — раздельное управление нагревом и увлажнением. Бюджетные модели используют испарительные поддоны, которые реагируют на нагрев с запозданием. Здесь установлена форсуночная система или парогенератор с впрыском по команде контроллера. Влажность достигает заданного значения за 3–5 минут.

Третье — обогрев периметра двери. При горячем копчении дверь — зона конденсата. Капли падают на продукт, вызывая дефекты поверхности. Подогрев уплотнителя и внутренней панели двери исключает конденсацию. Для большинства машин этого класса характерна проблема "плачущей двери", и инженерное решение здесь — электрический обогрев по периметру.

Экономическая эффективность и окупаемость

Рассчитаем экономию от снижения усушки при использовании увлажнения. При копчении свиного окорока без увлажнения усушка достигает 32%. С поддержанием влажности 65% на этапе нагрева и подсушки усушка снижается до 22%.

Для загрузки 1000 кг сырья разница составляет 100 кг готового продукта с цикла. При выходе на промышленный режим — 3 цикла в сутки (горячее копчение с циклом 6 часов). Экономия в натуре: 300 кг готовой продукции в сутки. При оптовой цене окорока горячего копчения 320 руб/кг дополнительная прибыль от снижения усушки — 96 000 руб в сутки.

Расход электроэнергии на увлажнение и вентиляцию составляет 5–7 кВт·ч на цикл. Для 3 циклов — 15–21 кВт·ч в сутки. При тарифе 6 руб/кВт·ч суточные затраты — 126 руб. Соотношение прибыли и затрат — более 1:700. Данный расчет носит ознакомительный характер. Фактическая экономия зависит от ассортимента, наценки и загрузки.

Как выбрать промышленную термодымовую камеру: чек-лист

При подборе камеры на 1000 кг учитывайте пять параметров. Первый — материал внутренней обшивки. Только нержавеющая сталь AISI 304 или 316. Оцинковка и углеродистая сталь корродируют от конденсата и дымовых кислот.

Второй — способ нагрева. Электрический нагрев проще в установке и обслуживании, но дороже в эксплуатации. Паровой — быстрее и дешевле в работе, но требует парогенератора или подключения к котельной. КТД-1000 поставляется в электрической версии с возможностью переоснащения.

Третий — тип системы увлажнения. Парогенератор дороже, но точнее держит влажность. Форсуночный впрыск дешевле, но требует фильтрации воды. Четвертый — наличие программируемого контроллера. Без ПЛК невозможно настроить многошаговые профили для разных продуктов. Пятый — возможность выгрузки данных. Для сертифицированного производства обязателен регистратор с USB-портом.

Типичные ошибки при подборе промышленной коптильной камеры

Ошибка №1: покупка камеры без реверсивного вентилятора. В объеме 20–25 м³ естественная конвекция невозможна. Без принудительной смены направления разница в усушке между первым и последним ярусом достигает 12–15%.

Ошибка №2: недостаточная теплоизоляция. Тонкие стенки при 125°C внутри дают температуру поверхности 60–70°C. Теплопотери увеличивают расход энергии на 30–40%, и в цехе становится жарко менее чем через час работы. Качественная изоляция — 80–100 мм базальтовой плиты.

Ошибка №3: игнорирование типа дымогенератора. Для холодного копчения в длинных циклах нужен генератор с автоматической подачей щепы. Ручная засыпка каждые 2–3 часа невозможна в ночную смену. Уточните совместимость камеры с автоматическими дымогенераторами.

Примеры промышленного использования

На крупных мясоперерабатывающих комбинатах камеру КТД-1000 используют для двухуровневого копчения колбас. Первый уровень: подсушка оболочки при 60°C и влажности 70% в течение 30 минут, чтобы предотвратить морщины. Второй: горячее копчение при 85°C и влажности 50% в течение 2 часов. На выходе — варено-копченая колбаса с плотной сухой оболочкой и равномерным цветом.

В рыбопереработке — производство холодного копчения скумбрии. Цикл: разморозка и обсушка внутри камеры при 40°C в течение 2 часов, затем копчение при 42°C и влажности 45% в течение 14 часов. Вентилятор реверсирует каждые 12 минут, обеспечивая обработку туш на всех тележках. Выход готового продукта — 87% от массы сырья против 74% в статической камере.

Третий кейс — крупные партии куриных окорочков для сетевых магазинов. Режим — горячее копчение с быстрым набором температуры: нагрев до 110°C за 25 минут, выдержка 30 минут, снижение до 90°C и финишное копчение 40 минут. Общая длительность цикла — 95 минут. За смену проходит до 5 циклов. Производительность — до 5000 кг готовой продукции в сутки.

Промышленная термодымовая камера КТД-1000 рассчитана на предприятия с объемом переработки от 3 до 10 тонн копченой продукции в сутки. Главные технические решения: реверсивная циркуляция для равномерной обработки, система увлажнения с парогенератором, обогрев двери против конденсата и мощность нагрева 81 кВт для быстрого выхода на режим. Модель подходит для холодного и горячего копчения любого сырья — от рыбы до свиных окороков и колбасных изделий.

Чтобы получить цену камеры термодымовой КТД-1000 с НДС — 2 350 426 рублей, уточнить комплектацию тележками и направляющими, а также рассчитать срок доставки до вашего региона, свяжитесь со специалистами «Европактрейд». Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Инженеры компании помогут подобрать дымогенератор и систему автоматизации под ваши технологические карты.
