Камера шоковой заморозки ШОКК-201: до 125 кг за цикл с тележкой GN 2/1
Камера шоковой заморозки ШОКК-201 — это автономное решение для средних предприятий общественного питания и пищевых производств. Основная задача — за 240 минут провести заморозку 125 кг продукта от +90°С до -18°С или охладить 150 кг до +3°С за 90 минут. Для ресторанных комплексов, пекарен и цехов доработки это означает сохранение органолептики и минимизацию потерь при закладке на длительное хранение. Главные козыри модели: одна тележка GN 2/1 в комплекте, спаренные спиральные компрессоры в выносном агрегате и работа от стандартной сети 220 В.
Устройство, конструкция и комплектация камеры шоковой заморозки ШОКК-201

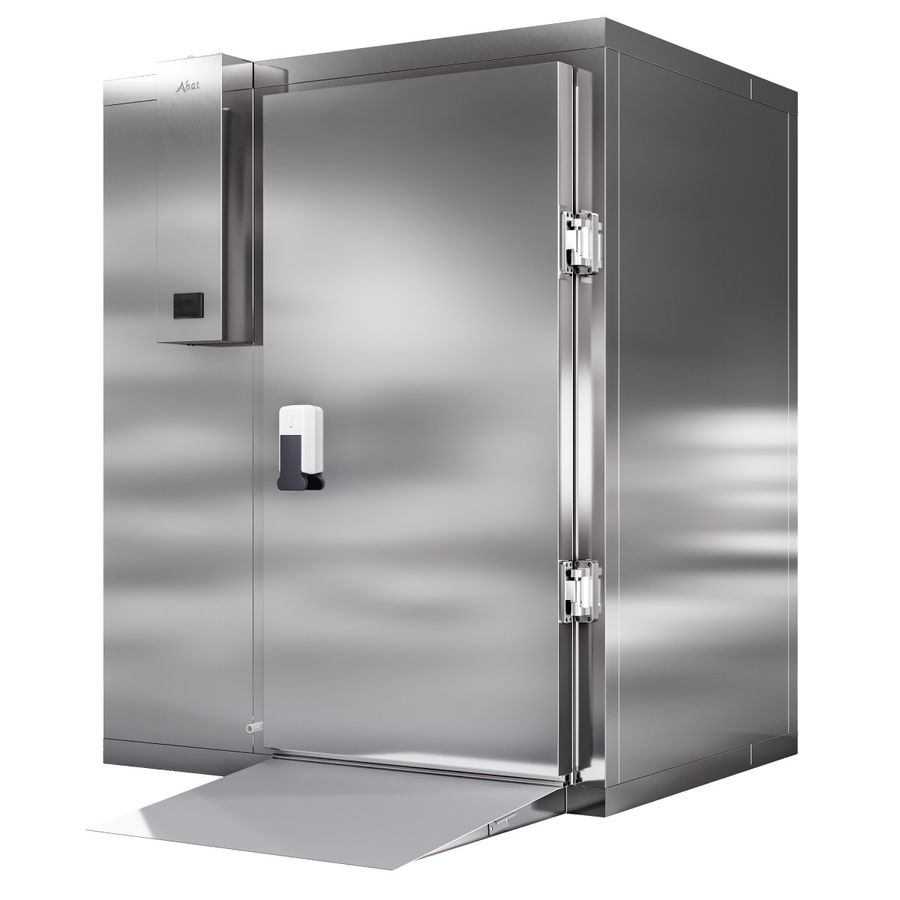

Камера поставляется в виде набора сэндвич-панелей толщиной 80 мм с обшивкой из нержавеющей стали. Панели соединяются эксцентриковыми замками без применения герметиков, что обеспечивает плотное прилегание и исключает теплопотери. Пол и пандус выполнены из рифленого нержавеющего листа, устойчивого к механическим повреждениям и скольжению. Подогрев порога предотвращает образование наледи в зоне примыкания двери.

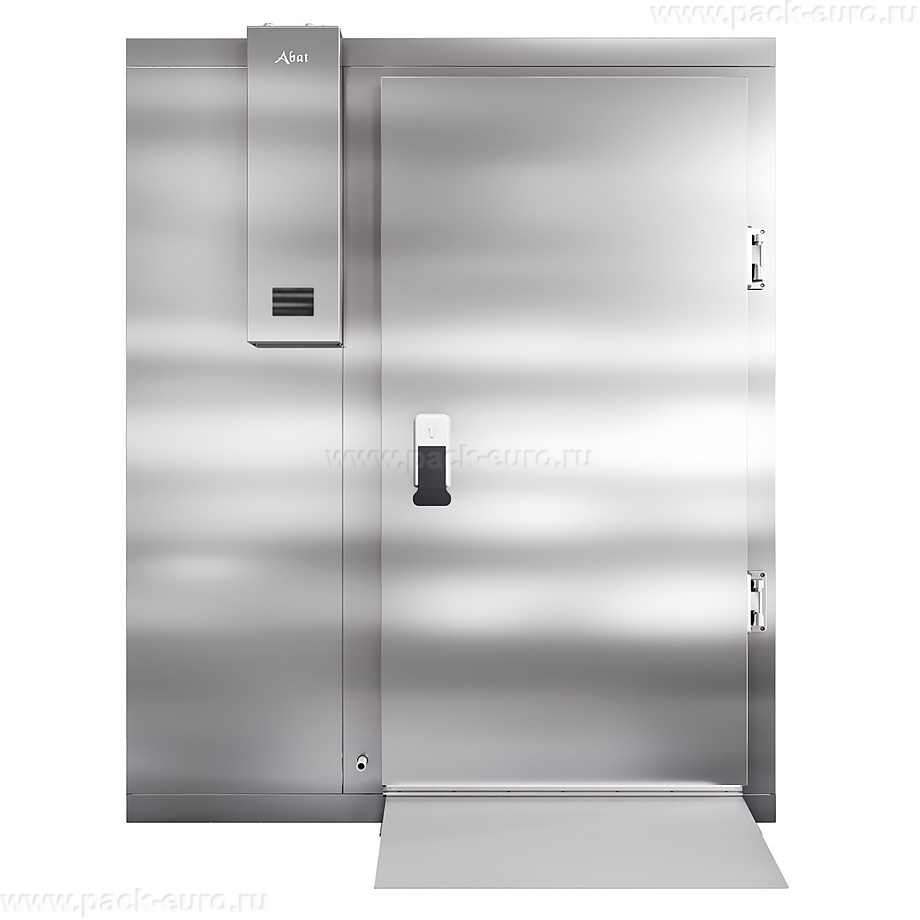

Купить камеру шоковой заморозки ШОКК-201 означает получить полностью укомплектованную линию: одна тележка рассчитана на 20 гастроемкостей формата GN 2/1 либо противней 600х800 мм. Тележка входит в базовую поставку, что позволяет запустить процесс сразу после монтажа. Дверь навесного типа оснащена низкотемпературным уплотнителем и двусторонним замком — открывание возможно как снаружи, так и изнутри камеры. Это требование техники безопасности при работе с отрицательными температурами.

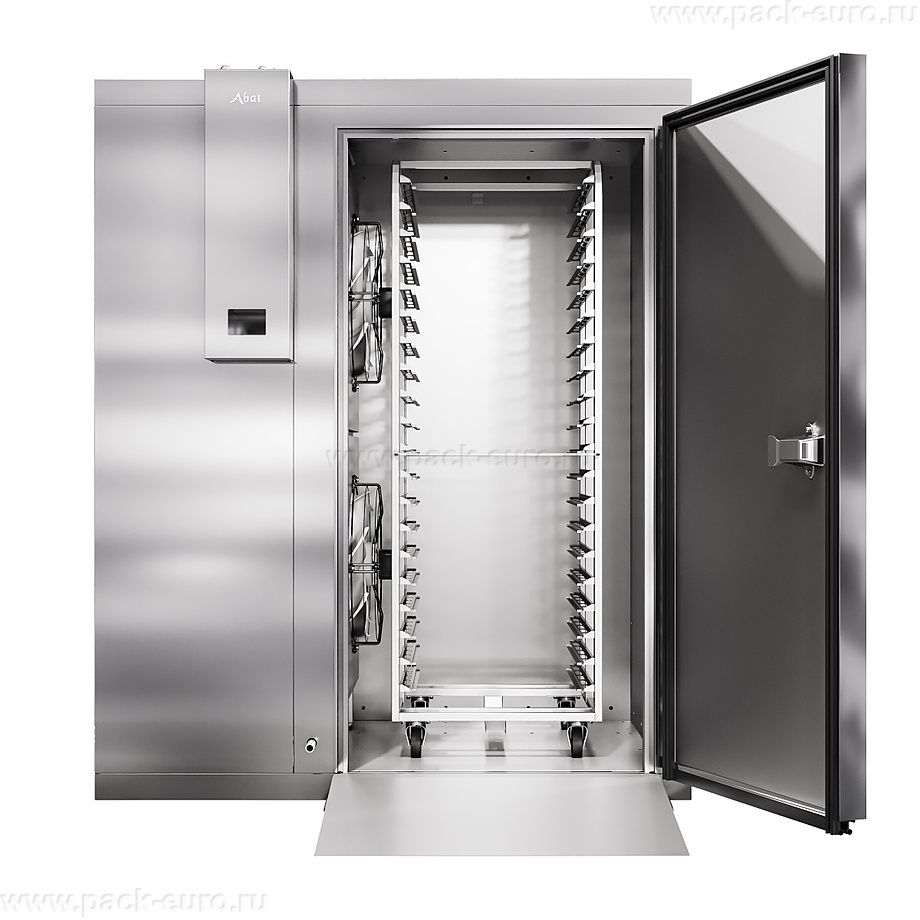

Внутри установлен один воздухоохладитель с двумя вентиляторами. Такая конфигурация создает направленный поток охлажденного воздуха вдоль загруженной тележки. Расстояние от испарителя до продукта рассчитано так, чтобы избежать прямой обдув и эрозию поверхности. Оттайка испарителя выполняется горячим газом: горячий хладагент направляется в теплообменник, полностью удаляя иней за 10-15 минут. Процесс автоматический, не требует остановки камеры.
Холодильный агрегат выносного типа собран на базе спарки спиральных компрессоров. Такая схема обеспечивает холодопроизводительность, достаточную для поддержания -40°С в камере при загрузке 125 кг горячего продукта. Конденсатор выносится за пределы помещения, что снижает тепловыделение в цехе. Соединение между агрегатом и камерой выполнено медными трубопроводами — материал с низким коэффициентом теплового расширения и высокой коррозионной стойкостью. Хладагент R404A имеет нулевой озоноразрушающий потенциал и разрешен к использованию на пищевых производствах.
Как выбрать камеру шоковой заморозки для средних загрузок
Для предприятия с циклами 100-150 кг ключевые критерии — производительность за цикл и полезный объем. ШОКК-201 перерабатывает 125 кг за 240 минут в режиме заморозки и 150 кг за 90 минут в режиме охлаждения. При работе в две смены оборудование способно обработать до 600 кг продукции в сутки. Полный объем камеры составляет 3,96 м³, полезный — 2,14 м³. Разница обусловлена размещением воздухоохладителя и проходами для циркуляции воздуха.
Установленная мощность агрегата — 12 кВт, но реальное потребление в рабочем режиме составляет только 2,1 кВт. Эффект достигается за счет спаренных компрессоров: один компрессор работает постоянно на поддержание, второй подключается только при старте цикла заморозки и в моменты интенсивной оттайки. Подключение к сети 220 В позволяет разместить камеру в любом помещении без прокладки силовой линии на 380 В. Для работы требуется автоматический выключатель на 16 А.
Габариты камеры — 2263х1800х2267 мм. Поставка в разобранном виде решает проблему заноса через дверные проемы малой ширины. Сборка выполняется стандартным инструментом: эксцентриковые замки затягиваются шестигранным ключом. Время монтажа силами двух человек — не более 4 часов. Диапазон рабочих температур окружающей среды от -30°С до +40°С позволяет эксплуатировать камеру как в неотапливаемых складах, так и в горячих цехах.
Технические характеристики камеры шоковой заморозки ШОКК-201
|
Параметр
|
Значение
|
|
Температурный режим охлаждения
|
от +90 до +3 °С
|
|
Цикл охлаждения
|
90 мин
|
|
Производительность цикла охлаждения
|
150 кг
|
|
Температурный режим заморозки
|
от +90 до -18 °С
|
|
Цикл заморозки
|
240 мин
|
|
Производительность цикла заморозки
|
125 кг
|
|
Формат гастроемкостей
|
GN 2/1, EN 2/1 (600x800 мм)
|
|
Количество тележек в комплекте
|
1
|
|
Вместимость тележки
|
20 емкостей
|
|
Напряжение питания
|
220 В
|
|
Установленная мощность
|
12 кВт
|
|
Потребляемая мощность
|
2,1 кВт
|
|
Габариты (ШхГхВ)
|
2263х1800х2267 мм
|
|
Вес (без упаковки)
|
475 кг
|
|
Полный объем камеры
|
3,96 м³
|
|
Полезный объем
|
2,14 м³
|
|
Минимальная температура в полезном объеме
|
-40 °С
|
|
Диапазон температуры окружающей среды
|
от -30 до +40 °С
|
|
Хладагент
|
R404A
|
|
Страна производства
|
Россия
|
Преимущества оборудования
- Спаренные спиральные компрессоры на выносном агрегате. Два компрессора работают в тандеме: один обеспечивает базовое охлаждение, второй подключается при заморозке горячего продукта. Такая схема дает холодопроизводительность, достаточную для поддержания -40°С при загрузке 125 кг. При выходе одного компрессора из строя второй продолжает работу с производительностью 60-70 кг за цикл — производство не останавливается.
- Подогреваемый щуп контроля температуры продукта. В отличие от стандартных термодатчиков, измеряющих температуру воздуха, щуп вводится в толщу продукта. Нагрев исключает обмерзание и обеспечивает точность показаний до 0,5°С. Контроллер завершает цикл только после достижения заданной температуры в центре заморозки, а не по таймеру.
- Оттайка испарителя горячим газом без остановки. Горячий фреон из нагнетательной линии компрессора направляется в испаритель, полностью удаляя иней за 10-15 минут. Процесс не требует дренажа — конденсат испаряется в окружающую среду. Производственный цикл не прерывается, а энергопотребление в режиме оттайки возрастает всего на 15%.
- Рифленый пол и пандус из нержавеющей стали. Глубокое рифление обеспечивает надежное сцепление с колесами тележки даже при намокании пола. Подогрев порога исключает образование ледяной кромки в зоне стыка двери с полом. Пандус выдерживает статическую нагрузку до 800 кг, что соответствует полностью загруженной тележке.
- Эксцентриковые замки для соединения панелей. В отличие от шлицевых соединений, эксцентрики создают постоянное усилие прижатия, не ослабевающее со временем. Монтаж не требует специального инструмента — замки затягиваются шестигранным ключом. При демонтаже и перестановке камеры соединения сохраняют герметичность.
Программируемый контроллер с дисплеем и подогреваемым щупом
Контроллер управляет всеми процессами: от пуска компрессоров до перехода в режим хранения. На дисплей выводятся текущие значения температуры воздуха в камере и температуры в центре продукта. Оператор задает три параметра: начальную температуру продукта, целевую температуру и максимальную скорость обдува. На основе данных с подогреваемого щупа контроллер автоматически рассчитывает длительность цикла.
Доступны три заводских режима. Режим "Мясо" использует максимальную интенсивность обдува для быстрого прохода через диапазон кристаллизации от -1°С до -7°С. Режим "Выпечка" ограничивает скорость обдува, чтобы не повредить структуру теста. Режим "Овощи" использует прерывистый цикл для сохранения клетчатки. Каждый режим может быть скорректирован вручную. Контроллер сохраняет в памяти историю последних 50 циклов с параметрами и графиками температур.
Экономическая эффективность и окупаемость
Потери массы продукта при заморозке в обычной камере составляют 5-8%. При использовании шоковой заморозки усушка снижается до 2-3%. Для цикла в 125 кг экономия составляет от 2,5 до 6,25 кг продукта за одну загрузку. При себестоимости сырья 500 руб/кг экономия на сохранении массы — от 1250 до 3125 руб на цикл. При трех циклах в смену и 22 рабочих днях в месяц месячная экономия достигает от 82 500 до 206 000 руб. Затраты на электроэнергию составляют около 3400 руб в месяц при потребляемой мощности 2,1 кВт, тарифе 7 руб/кВт·ч и работе 230 часов в месяц. Ориентировочный срок окупаемости при заявленной на сайте цене — от 5 до 9 месяцев. Расчет приведен для демонстрации методики, точные значения зависят от ассортимента и загрузки.
Камера шоковой заморозки ШОКК-201 предназначена для ресторанных комбинатов, пекарен, цехов доработки полуфабрикатов и средних мясоперерабатывающих предприятий. Ключевые преимущества: тележка GN 2/1 в комплекте, спаренные компрессоры с резервированием, работа от сети 220 В и подогреваемый щуп контроля продукта. Оборудование обеспечивает заморозку 125 кг за 4 часа без потери качества и усушки.
Получите коммерческое предложение с расчетом логистики и шеф-монтажа. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru.
