Автоматический паллетообмотчик с вращающейся рукой PZO BPW-1800HRA

Автоматический паллетообмотчик с вращающейся рукой PZO BPW-1800HRA: решение для высокопроизводительной упаковки паллет

Автоматический паллетообмотчик с вращающейся рукой PZO BPW-1800HRA — это промышленное оборудование, предназначенное для скоростной упаковки паллетированных грузов в стрейч-пленку по окружности. Основная задача машины — интеграция в автоматизированные упаковочные линии для обеспечения стабильной фиксации груза, защиты от пыли и влаги без участия оператора. Главные козыри модели: производительность до 40 паллет в час, система престрейча до 250%, автоматическая обрезка и запайка пленки, а также управление через 7-дюймовую сенсорную панель на базе ПЛК.

В отличие от ротационных паллетообмотчиков с поворотным столом, данная модель имеет стационарную базу. Паллета остается на конвейере или полу, а вращающаяся рука с кареткой движется вокруг груза. Это ключевое преимущество для встраивания в существующие конвейерные системы, исключающее необходимость в синхронизации вращения стола и рольганга.

Конструкция, состав и принцип работы

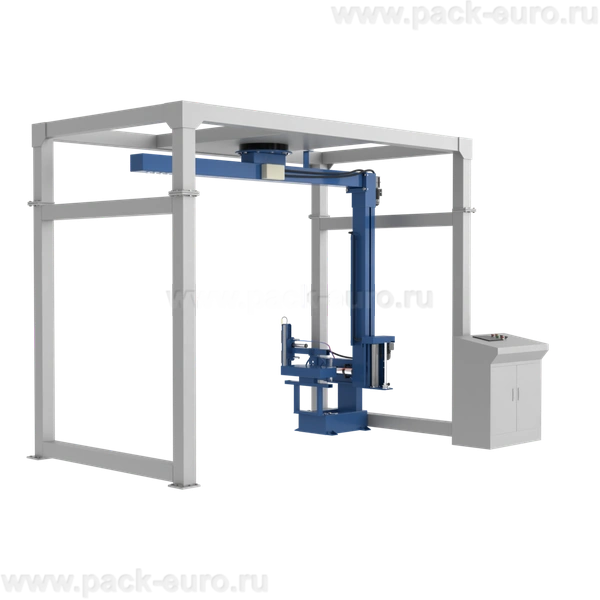

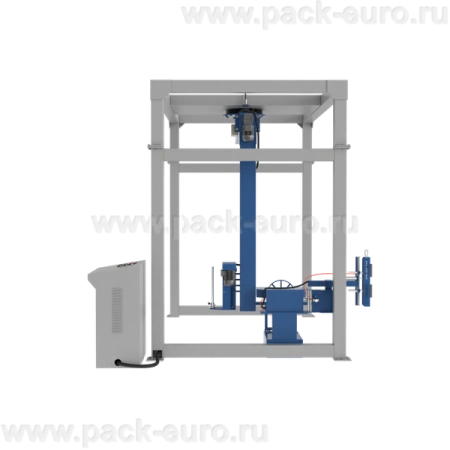

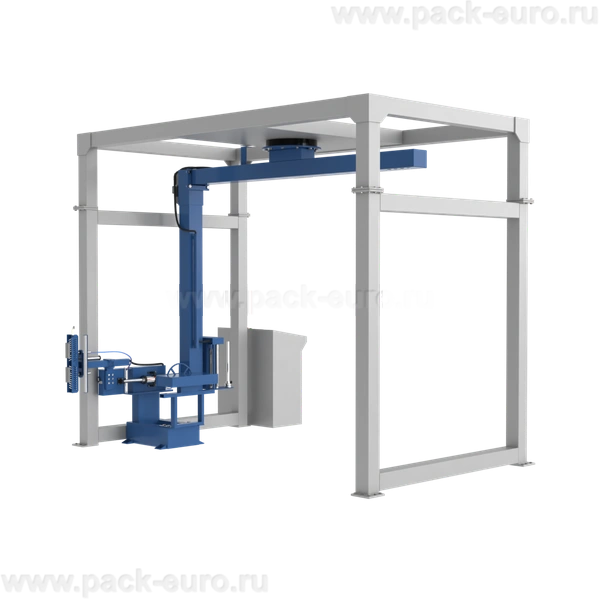

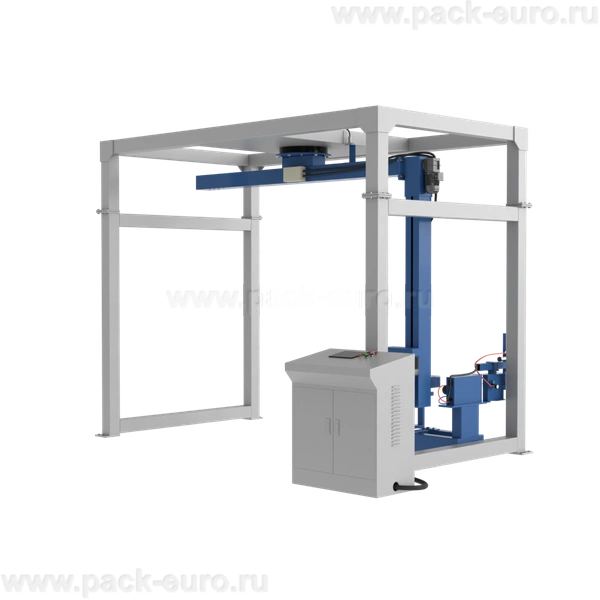

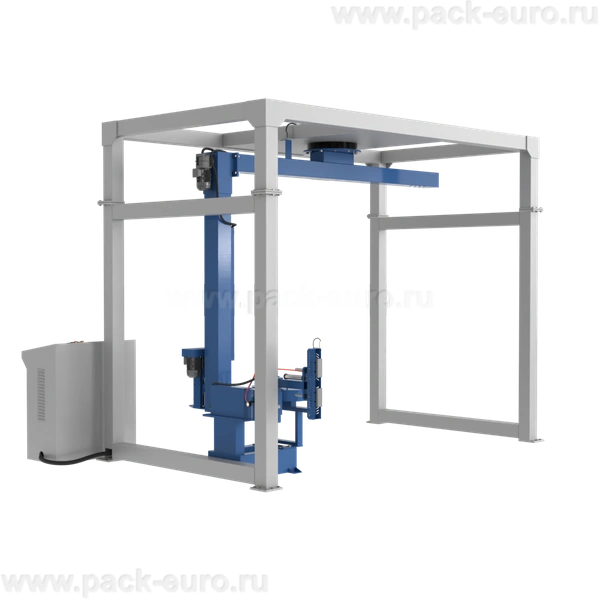

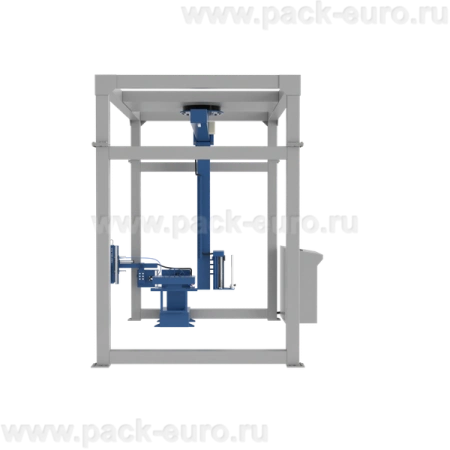

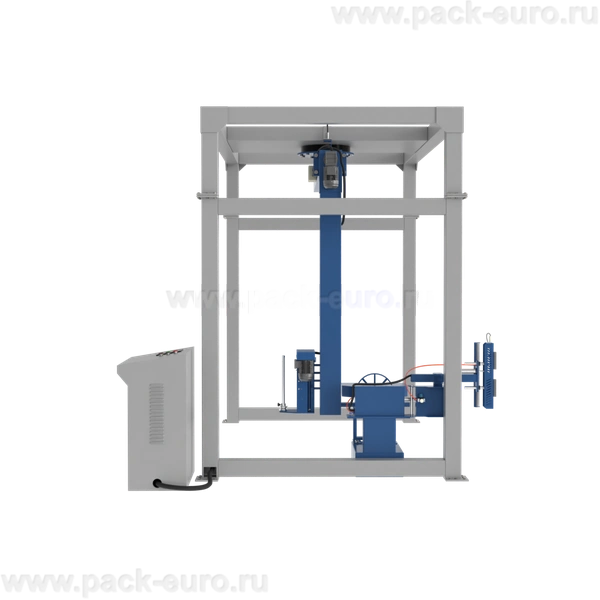

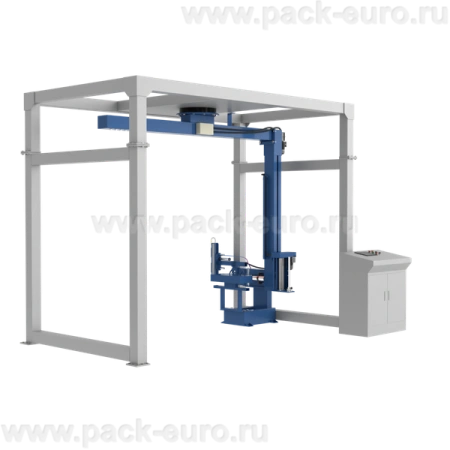

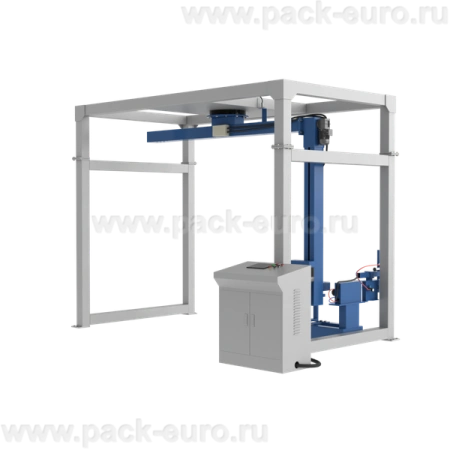

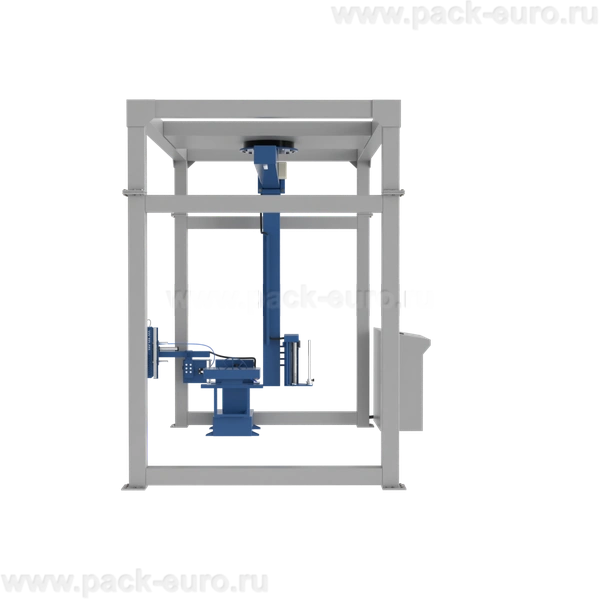

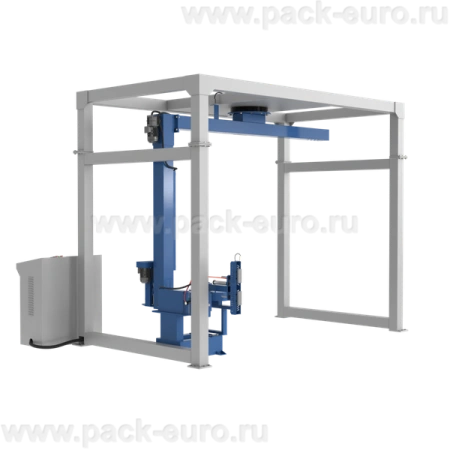

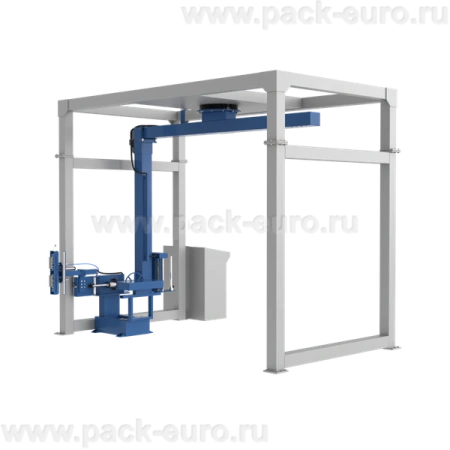

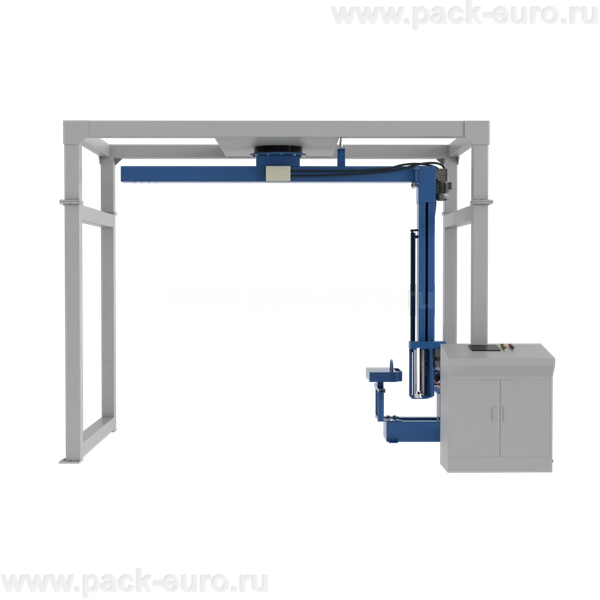

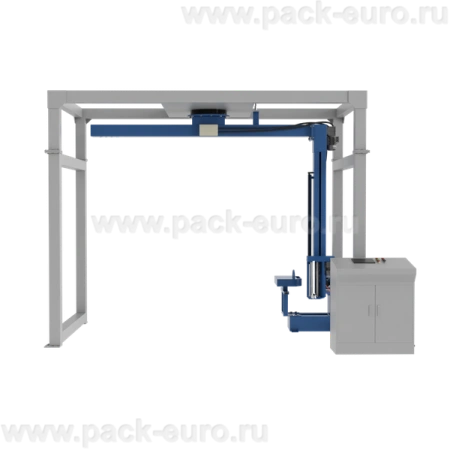

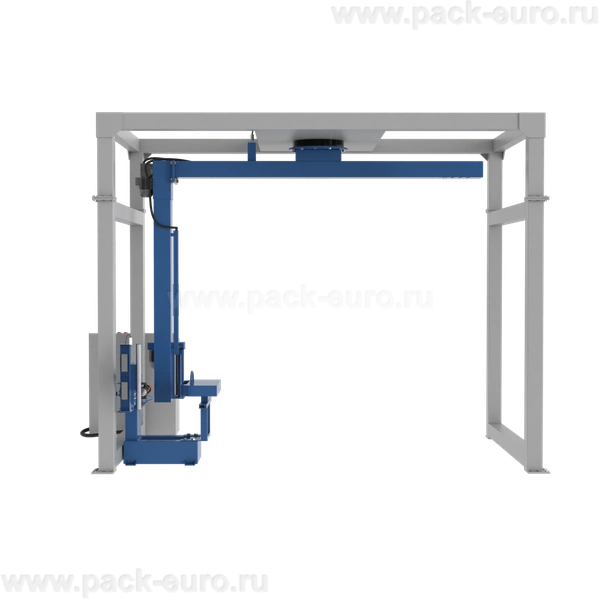

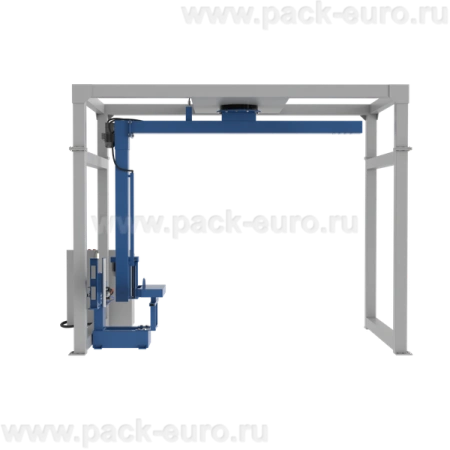

Базовая конструкция автоматического паллетообмотчика с вращающейся рукой PZO BPW-1800HRA представляет собой прямоугольный каркас, сваренный из стальных профильных труб. К каркасу жестко крепится поворотная опора, на которой установлена роботизированная рука с механизированной кареткой подачи пленки. Процесс упаковки происходит внутри этого портала, непосредственно на полу цеха или на конвейере.

Упаковочный цикл инициируется фотоэлектрическими датчиками. Они определяют высоту груза и передают сигнал на контроллер. Далее рука начинает вращение вокруг паллеты, а каретка с рулоном стрейча вертикально перемещается по направляющим. Сервоприводы обеспечивают независимую настройку скорости вращения руки до 15 об/мин и скорости подъема каретки.

Стандартная комплектация включает автоматический механизм захвата, обрезки и прижима конца пленки к уже уложенным слоям. Это гарантирует завершенный цикл без разматывания материала при транспортировке. Упаковщик работает со стрейч-пленкой LLDPE толщиной 20-35 мкм, на втулке 76 мм, внешним диаметром рулона до 260 мм и высотой 500 мм.

Детальное описание узлов и материалов

Рука паллетообмотчика изготовлена из высокопрочной стали с антикоррозионным покрытием, рассчитана на знакопеременные нагрузки при ускорении до рабочей скорости. Механизированная каретка оснащена роликовыми подшипниками закрытого типа для работы в запыленной среде склада.

Система престрейча механическая, с предварительным растяжением пленки до 250%. Это означает, что каждый метр пленки физически растягивается до 2,5 метров перед намоткой на паллету, обеспечивая жесткое обжатие груза при минимальном расходе материала. Регулировка натяжения пленки осуществляется через параметры контроллера, без замены механических узлов.

Электродвигатель мощностью 0,37 кВт питается от трехфазной сети 380В, 50 Гц. Общая потребляемая мощность упаковщика с учетом сервоприводов и контроллера составляет 2,5 кВт. Эксплуатация возможна при температуре от –5°С до +45°С исключительно внутри помещений.

Как выбрать паллетообмотчик с вращающейся рукой: критерии для инженера и закупщика

При выборе оборудования ключевыми параметрами являются габариты упаковки, производительность и способ интеграции в линию. Модель PZO BPW-1800HRA рассчитана на паллеты длиной и шириной от 1000 до 1200 мм, высотой до 1800 мм и массой до 2000 кг. Если ваша продукция выходит за эти пределы, требуется расчет индивидуальной модификации.

Обратите внимание на высоту стыковки с конвейером — 550 мм. Ваш существующий рольганг или цепной конвейер должен соответствовать этому параметру. Конвейерная система приобретается отдельно, что позволяет выбрать поставщика с оптимальным соотношением цены и надежности.

Производительность 30-40 паллет в час достигается при штатной работе без остановок на смену рулона. Для непрерывной работы рекомендуется организовать пост оператора с запасом рулонов стрейча, так как внешний диаметр рулона 260 мм при скорости обмотки расходуется за 15-20 минут интенсивной работы. Автоматическая обрезка и запайка исключают ручной труд на финальной стадии.

Технические характеристики автоматического паллетообмотчика PZO BPW-1800HRA

Преимущества оборудования: инженерное обоснование

• Снижение расхода стрейч-пленки на 40-60% за счет престрейча до 250%. Оборудование механически растягивает материал перед подачей на груз, сохраняя разрывную нагрузку. При упаковке 40 паллет в смену экономия составляет до 15 кг пленки в день.
• Полная автоматизация цикла без участия оператора. Фотодатчики определяют реальную высоту груза, система автоматически обрезает и запаивает пленку. Человек только устанавливает рулон и запускает программу.
• Скорость упаковки до 40 паллет/час достигается за счет оптимизации траектории движения руки и каретки. Время цикла для паллеты 1200х1200х1800 мм не превышает 90 секунд при 4-кратном перекрытии слоев.
• Интеграция в конвейерную линию без доработок. Высота стыковки 550 мм соответствует стандарту большинства рольгангов. Стационарная рама не требует монтажа в пол, достаточно жесткого крепления анкерами к бетонному основанию.
• Диагностика через ПЛК с сенсорным экраном 7". Контроллер сохраняет до 20 программ упаковки под разные типы груза. При ошибке система указывает код неисправности: обрыв пленки, застревание каретки, отсутствие рулона.

Программируемая система упаковки: гибкость для разных типов груза

Сенсорная панель управления с диагональю 7 дюймов и программируемый логический контроллер обеспечивают независимую настройку параметров обмотки. Вы можете задать разное количество слоев пленки для верхней, средней и нижней части паллеты. Это критически важно для нестабильных грузов, где требуется усиленная фиксация основания и ослабленная — для хрупкого верха.

Доступны следующие режимы:

• Циклическая обмотка с паузами для усадки груза. Применяется для коробок с высоким центром тяжести, позволяет пленке "сесть" между проходами.
• Обмотка с переменным шагом спирали. Каретка движется быстрее в середине паллеты и медленнее на краях, что экономит до 10% пленки без потери прочности.
• Упаковка с усилением нижних 200 мм. Автоматически добавляет 3-4 дополнительных слоя на уровне поддона, предотвращая смещение груза при погрузке вилочным погрузчиком.
• Режим "верхний слой" без вертикального хода. Рука вращается на заданной высоте, создавая защитную "крышку" для пылезащиты.

Скорость вращения руки регулируется в диапазоне 10-15 об/мин. Скорость подъема каретки — от 2 до 6 м/мин. Сочетанием этих параметров достигается любое перекрытие витков: от 30% для легких сцепленных грузов до 70% для скользких коробок.

Экономическая эффективность и окупаемость

Приведем расчет экономии для предприятия, упаковывающего 200 паллет в смену. Ручная обмотка с престрейчем 150% расходует 180 грамм пленки на паллету. PZO BPW-1800HRA с престрейчем 250% расходует 110 грамм. Экономия на одной паллете — 70 грамм. При стоимости пленки 150 рублей за кг экономия на паллете составляет 10,5 рублей. За смену — 2100 рублей, за 250 рабочих дней — 525 000 рублей.

Стоимость оборудования необходимо уточнять на сайте. Срок окупаемости при двухсменной работе с загрузкой 80% составляет от 6 до 12 месяцев в зависимости от тарифа на электроэнергию и стоимости пленки. Расчет носит информационный характер, фактические цифры зависят от режима эксплуатации и цен на расходные материалы.

Автоматический паллетообмотчик с вращающейся рукой PZO BPW-1800HRA — это выбор для производственных компаний и логистических центров с объемом от 100 паллет в смену. Оборудование решает задачу сокращения ручного труда, снижения расхода пленки на 40% и интеграции в автоматизированную линию. Главные плюсы: скорость до 40 паллет/час, программируемые циклы под любой груз, автоматическая обрезка и запайка. Модель подходит для упаковки тяжелых паллет до 2000 кг и высоких грузов до 1800 мм без риска опрокидывания, так как паллета не вращается.
