Автоматическая стреппинг машина ТР-601YPT с боковой головкой для ПП и ПЭТ ленты: обвязка крупногабаритных грузов

Автоматическая стреппинг машина ТР-601YPT с боковой головкой для ПП и ПЭТ ленты: обвязка крупногабаритных грузов

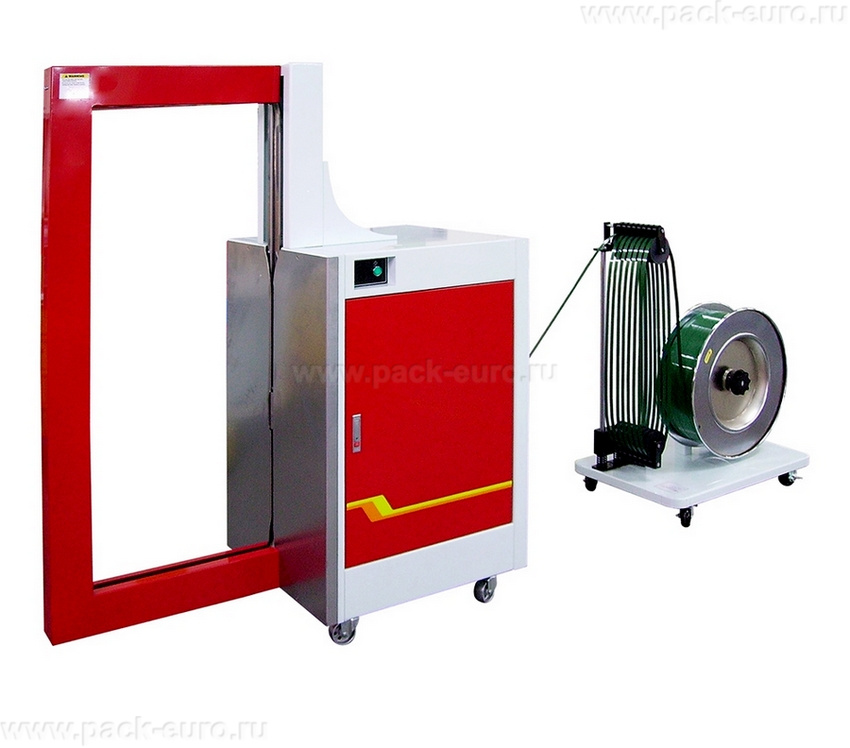

Автоматическая стреппинг машина ТР-601YPT с боковой стреппинг головкой представляет собой промышленное решение для обвязки крупногабаритных и тяжеловесных грузов, где требуется использование как полипропиленовой (ПП), так и более прочной полиэстеровой (ПЭТ) ленты шириной до 15,5 мм. Главная особенность модели — боковое расположение обвязочного узла, которое позволяет эффективно работать с продукцией, установленной на паллетах, а также с высокими вертикальными грузами, такими как холодильники, стиральные машины или штабеля коробок.

ТР-601YPT создана для интеграции в высокопроизводительные линии и автоматизированные комплексы. Благодаря поддержке различных типоразмеров арок, машина способна обрабатывать грузы практически любых габаритов. Использование контроллера Siemens S1200 и системы сенсорного контроля натяжения гарантирует стабильность параметров обвязки и полную повторяемость цикла, что критически важно при серийной упаковке однотипной продукции. В данном обзоре мы детально разберем конструктивные особенности, технологические возможности и экономические аспекты эксплуатации этой модели.

Концепция и технологические преимущества боковой обвязки

Традиционные стреппинг-машины с вертикальным расположением головки не всегда удобны для обвязки высоких или нестабильных грузов, особенно если они находятся на поддонах. Боковое расположение обвязочной головки в ТР-601YPT решает эту проблему, позволяя располагать ленту точно по центру груза или в любой заданной горизонтальной плоскости. Это особенно актуально для производителей бытовой техники, мебели и строительных материалов, где критично равномерное распределение усилия стяжки по периметру упаковки.

Инженеры заложили в данную модель ряд решений, которые выводят ее в лидеры по надежности и функциональности среди машин среднего и тяжелого класса. Основные преимущества, реализованные в конструкции ТР-601YPT, напрямую влияют на эффективность производства:

• Универсальность по расходным материалам (ПП и ПЭТ лента 9–15,5 мм). Возможность использовать как экономичную полипропиленовую ленту, так и высокопрочную полиэстеровую (ПЭТ), которая по прочности приближается к стальной, но безопасна в эксплуатации и не повреждает груз. Это позволяет гибко подбирать тип упаковки под конкретные требования логистики — от легких коробок до тяжелых металлических изделий на паллетах.
• Сенсорный контроль натяжения до 1500 Н (150 кгс). Высочайшее усилие натяжения, контролируемое электроникой, гарантирует, что даже самый тяжелый и инерционный груз будет надежно зафиксирован. Система автоматически поддерживает заданное усилие, исключая как недотяг, так и риск повреждения продукта.
• Контроллер Siemens S1200. Использование программируемого логического контроллера ведущего мирового бренда обеспечивает бесперебойную работу, высокую помехозащищенность и возможность интеграции в любые АСУ ТП предприятия. Это залог стабильности и долговечности автоматической стреппинг машины.
• Сварка трением (вибросварка). Технология создания соединения за счет трения двух концов ленты друг о друга. Это дает прочное, аккуратное соединение, которое не выделяет дыма и запаха (в отличие от термофрикционных аппаратов), что улучшает условия труда операторов.
• Автоматическая перепротяжка и выталкивание ленты. Если по какой-то причине лента не прошла по тракту, машина автоматически перезапустит цикл протяжки. Функция автоматического выталкивания ленты позволяет выполнить холостой цикл (обвязку без продукции) для очистки тракта или настройки.

Конструктивные особенности и технологические решения

Автоматическая стреппинг машина ТР-601YPT спроектирована с учетом требований круглосуточной эксплуатации в промышленных условиях. Рассмотрим ключевые узлы и их инженерное обоснование.

Боковая обвязочная головка тяжелого типа. В отличие от потолочных или горизонтальных головок, боковое расположение обеспечивает наилучший доступ к грузу, установленному на паллете. Головка оснащена мощными приводами, способными развивать натяжение до 150 кг, что необходимо для ПЭТ ленты. Механизм сварки настроен на работу с лентами разной ширины (от 9 до 15,5 мм) без переналадки — достаточно сменить рулон в диспенсере и выбрать соответствующий режим на панели управления. Конструкция головки минимизирует количество подвижных частей, что повышает ее ресурс.

Система контроля натяжения. Реализована на основе сенсорной обратной связи. В отличие от механических фрикционов, которые изнашиваются и требуют калибровки, электронная система постоянно отслеживает усилие на валу двигателя и корректирует его в реальном времени. Это гарантирует, что каждая последующая обвязка будет идентична предыдущей с допуском в единицы процентов. Для ответственных грузов (например, экспортная продукция) это ключевой параметр качества.

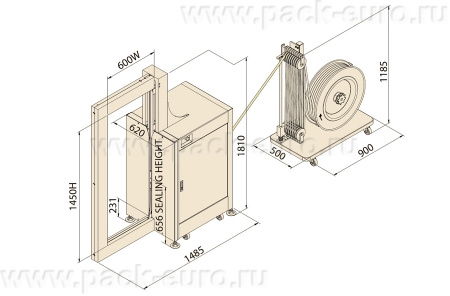

Рама и арка. Для ТР-601YPT доступны арочные проемы увеличенного размера, что позволяет пропускать через зону обвязки крупногабаритные предметы — от стиральных машин до строительных поддонов. Рама выполнена из усиленного стального профиля, который гасит вибрации, возникающие при работе мощной головки. На раме предусмотрены крепления для монтажа дополнительных опций: фотодатчиков, роликовых конвейеров, кнопочных постов.

Система автоматической протяжки ленты. После смены рулона оператору не нужно вручную заправлять ленту в головку — достаточно зафиксировать конец в приемном устройстве, и автоматика сама выполнит перепротяжку по всему тракту. Это экономит время и исключает ошибки заправки.

Гибкость интеграции и дополнительные опции

ТР-601YPT создавалась как элемент производственной среды, поэтому она обладает широчайшими возможностями для интеграции и настройки под конкретные задачи. Стандартная комплектация может быть расширена за счет опций, превращающих машину в полноценный упаковочный центр.

• Фотодатчики управления потоком. Устанавливаются до и после машины на конвейере. Они автоматически запускают цикл обвязки при подходе груза и останавливают ленту, если в зоне обвязки образовался затор. Это необходимо для полностью автоматических линий.
• Сухой контакт аварийного останова. Позволяет подключить машину к общей системе безопасности цеха. При срабатывании аварийной кнопки на линии или открытии защитного ограждения стреппинг-машина мгновенно останавливается.
• Педальный пускатель. Для полуавтоматического режима, когда оператор подает команду на обвязку ногой, освобождая руки для позиционирования тяжелого груза.
• Диспенсер ленты под 90 градусов. Специальная стойка-разматыватель, которая устанавливается перпендикулярно направлению подачи ленты. Это экономит место и снижает скручивание ленты при подаче на большие расстояния.
• Корпус на колесах. Мобильное исполнение. Машину можно легко откатить в сторону для обслуживания или перестройки линии.
• Корпус на увеличенных ножках. Опция для линий, где зона обвязки приподнята над уровнем пола, что упрощает эргономику работы оператора.

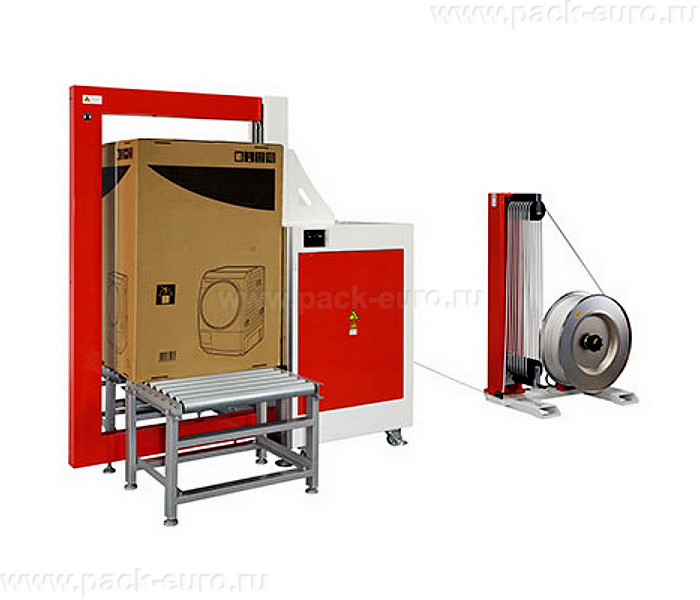

• Исполнение с регулируемым неприводным конвейером (TP-601YPT-T). Встроенные роликовые секции облегчают перемещение тяжелых грузов через зону обвязки, исключая необходимость толкать груз по станине.

Благодаря этим опциям, купить автоматическую стреппинг машину ТР-601YPT можно в конфигурации, идеально соответствующей вашему техпроцессу — от простого автономного использования до встраивания в сложные логистические системы.

Технические характеристики и их практическое значение

Понимание технических параметров позволяет точно спроектировать участок упаковки и рассчитать производительность.

• Ширина ленты: 9, 12, 15,5 мм. Возможность работы с тремя типоразмерами ленты делает машину универсальным инструментом. Для легкой продукции — узкая лента 9 мм, для тяжелых грузов на паллетах — широкая ПЭТ лента 15,5 мм.
• Скорость обвязки: до 11 обвязок/мин. Это паспортная скорость цикла. Для крупногабаритных грузов, где требуется, как правило, 2-4 обвязки на паллету, такая скорость обеспечивает производительность до 150-200 паллет в смену при работе в автоматическом режиме.
• Регулировка натяжения: Автоматическая (сенсорная). Означает, что оператор задает цифровое значение усилия (например, 100 кг) на сенсорном экране, а машина сама его поддерживает. Исключен человеческий фактор при настройке.
• Минимальный размер упаковки (Ш×В): 200×200 мм. Машина может работать с достаточно компактными грузами, что расширяет ее применение за пределы крупногабарита.
• Электрическое подключение: 220 В, 1 кВт. Важное преимущество — работа от стандартной однофазной сети (220В) при относительно невысокой потребляемой мощности. Это упрощает подключение и не требует прокладки мощных кабельных линий. Потребление всего 1 кВт делает эксплуатацию очень экономичной.
• Вес оборудования: 355 кг. Большой вес обусловлен усиленной рамой и мощной головкой, что говорит о классе оборудования — это стационарная машина для тяжелых условий работы.
• Температура эксплуатации: от +5 до +40°C. Оборудование предназначено для работы в отапливаемых и неотапливаемых цехах, но при температурах выше +5°C. Для неотапливаемых складов в зимний период необходимо предусматривать локальный обогрев зоны установки.
• Артикул: ТР-601YPT. Используйте данный артикул при заказе запасных частей или уточнении комплектации.

Области применения

Благодаря своей универсальности и высокой мощности, ТР-601YPT нашла широкое применение в различных отраслях промышленности и логистики.

• Производство бытовой техники и электроники: Обвязка холодильников, стиральных и посудомоечных машин, духовых шкафов, крупногабаритных телевизоров. ПЭТ лента надежно фиксирует технику на поддоне при транспортировке.
• Логистические центры и склады: Формирование и укрепление паллет с коробками, мешками или другой продукцией, где требуется высокое усилие стяжки для стабилизации груза.
• Деревообработка и производство стройматериалов: Пакетирование пиломатериалов, досок, бруса, плит ОСБ, фанеры. Крупноформатные пакеты надежно стягиваются ПЭТ лентой, заменяющей металлическую.
• Производство мебели: Упаковка готовых корпусных изделий или плоских деталей (щитов) в пачки.
• Металлургия и машиностроение: Обвязка труб, профиля, листового металла в пачки, а также готовых изделий на поддонах. Использование ПЭТ ленты исключает риск травм, как при работе со стальной лентой.

Экономическая эффективность и окупаемость

Инвестиции в автоматическую стреппинг машину ТР-601YPT быстро окупаются за счет трех основных факторов: замещения ручного труда, экономии на расходных материалах и снижения потерь продукции.

Экономия на замене стальной ленты:

Переход с металлической ленты на полиэстеровую (ПЭТ) при обвязке тяжелых грузов дает значительную экономию. ПЭТ лента дешевле стальной, легче (меньше фрахт), безопаснее (не дает острых кромок) и не ржавеет. При этом она обладает близкой прочностью.

• Стоимость стальной ленты (условно): от 250 руб/кг.
• Стоимость качественной ПЭТ ленты: от 180 руб/кг.
• Разница: 70 руб/кг.
• Годовой расход: предприятие, обвязывающее 10 000 паллет в год с расходом ленты 0,5 кг на паллету, тратит 5000 кг ленты.
• Годовая экономия только на материале: 5000 кг × 70 руб = 350 000 рублей.

Экономия на трудозатратах:

Если ранее для обвязки тяжелых паллет требовалось двое рабочих (один удерживает ленту, второй натягивает инструментом), то с автоматической машиной оператор лишь контролирует процесс.

• Высвобождение 1 единицы рабочего времени оператора в смену.
• Годовая экономия по зарплате с налогами: около 400 000 – 500 000 рублей.

Снижение потерь от брака:

Точное и стабильное натяжение исключает повреждение товара (продавливание коробок) и гарантирует, что груз не развалится при транспортировке, сокращая количество рекламаций от клиентов.

При средней стоимости автоматической стреппинг машины ТР-601YPT в диапазоне 600 000 – 800 000 рублей, суммарная годовая экономия (материалы + зарплата) может составить 750 000 – 850 000 рублей. Это означает, что оборудование окупается менее чем за один год. Если же учитывать только один из факторов (например, только экономию на материалах или только на зарплате), срок окупаемости составит 1,5 – 2 года.

Автоматическая стреппинг машина ТР-601YPT с боковой головкой — это мощный и надежный инструмент для автоматизации упаковки крупногабаритных и тяжеловесных грузов. Сочетание высокой степени автоматизации (автопротяжка, автовыталкивание), интеллектуального управления на базе Siemens S1200, сенсорного контроля натяжения до 1500 Н и универсальности по типу ленты (ПП/ПЭТ 9-15,5 мм) делает эту модель идеальным выбором для производств бытовой техники, стройматериалов, мебели и логистических центров. ТР-601YPT легко встраивается в существующие линии, а широкий выбор опций позволяет адаптировать ее под любые технологические задачи.

Если вам требуется надежное решение для обвязки продукции на паллетах или крупногабаритных товаров, и вы хотите получить профессиональную консультацию по модели ТР-601YPT, свяжитесь с нашими техническими специалистами. Они помогут подобрать оптимальную конфигурацию (тип арки, наличие конвейера, опции), рассчитать экономическую эффективность для вашего предприятия и организовать доставку и пусконаладку.

Звоните по телефону 8 (800) 500-00-14 или пишите на email info@pack-euro.ru. Мы работаем по всей России и готовы предложить вам лучшее решение для вашего бизнеса.
