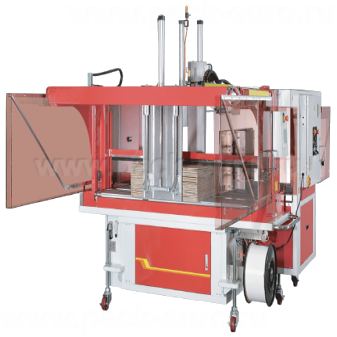

Автоматическая стреппинг машина TP-701CQ с выравнивателем связки, арт. TP-701CQ

Автоматическая стреппинг машина TP-701CQ с выравнивателем связки: прецизионная обвязка стоп гофрокартона

Автоматическая стреппинг машина TP-701CQ с выравнивателем связки — это узкоспециализированное оборудование, разработанное для качественной обвязки стоп гофрированного картона, тонколистовых материалов и других позиций, требующих идеальной геометрии пачки перед фиксацией. В отличие от стандартных горизонтальных обвязчиков, данная модель оснащена полноценной системой предварительного выравнивания: три боковых выравнивателя, прижимной пресс и толкатель фиксируют стопу со всех сторон, исключая любые смещения слоев. Результат — обвязанная пачка с безупречной геометрией, готовая к транспортировке или дальнейшей переработке без дополнительных ручных операций.

TP-701CQ создавалась для жестких условий производственных линий, где важна не только скорость, но и сохранность продукции. Инженеры сделали акцент на упрощении конструкции обвязывающей головки: количество деталей сокращено примерно на треть по сравнению с аналогами. Это напрямую влияет на надежность — меньше изнашиваемых элементов, реже требуется обслуживание, выше общая надежность стреппинг машины. Оборудование легко интегрируется в существующие линии и рекомендовано к совместному использованию с поворотными устройствами (C-BT) для выполнения перекрестной обвязки.

Концепция и технологические преимущества модели

Основная задача, которую решает TP-701CQ — это проблема «расползания» слоев гофрокартона при обвязке. Материал обладает низким коэффициентом трения и упругостью, поэтому при затягивании ленты стандартные машины часто деформируют края или смещают верхние листы. В данной модели процесс начинается не с обвязки, а с точного позиционирования: стопа центрируется, сжимается и фиксируется, и только затем подается лента. Такой подход гарантирует, что каждая пачка будет иметь товарный вид и точные габариты, что критично при укладке в штабель или отправке клиенту.

Ключевые преимущества оборудования, реализованные в конструкции, выходят далеко за рамки простого списка. Они формируют эксплуатационные характеристики, которые оценит любой технолог или начальник производства:

• Компактная обвязывающая головка с уменьшенным количеством деталей (на 30% меньше, чем в традиционных машинах данного класса). Это не просто цифра, а фундаментальное изменение подхода к обслуживанию. Меньшее количество узлов трения и настроечных элементов означает, что оператору не нужно постоянно калибровать механизм. Головка сохраняет стабильность параметров сварки и натяжения на протяжении всего срока службы, а склад запасных частей может быть значительно сокращен. Простота конструкции напрямую коррелирует с надежностью стреппинг машины и снижением затрат на сервисное обслуживание.
• Шестистороннее выравнивание стопы (система 6D). В работу включаются боковые выравниватели, которые центрируют пачку по ширине, пресс, фиксирующий стопу сверху для устранения "пуха" и неровностей, и толкатель с фиксаторами, которые выравнивают торец. По сути, машина принимает неидеально ровную стопу, а выдает идеально сформированную связку. Это особенно важно для гофрокартона, который может иметь внутренние напряжения и неровности после резки.
• Управление на базе ПЛК Siemens с сенсорной панелью. Использование контроллера мирового уровня гарантирует стабильность логики работы. Сенсорная панель не только позволяет задавать параметры (усилие натяжения, режим обвязки), но и содержит встроенные инструкции по эксплуатации и коды диагностики неисправностей. Система допускает простое программирование обучением: при смене типоразмера связки оператору не нужно вводить сложные коэффициенты — достаточно подать новую пачку, и машина запомнит положение механизмов.
• Привод на базе бесщеточного двигателя постоянного тока. В отличие от коллекторных моторов, бесщеточный двигатель обеспечивает высочайшую точность позиционирования механизмов головки и стабильность натяжения ленты вне зависимости от колебаний напряжения в сети. Это также повышает общую надежность стреппинг машины и снижает уровень шума.

Конструктивные особенности и технологические решения

Автоматическая стреппинг машина TP-701CQ состоит из нескольких функциональных узлов, каждый из которых спроектирован для достижения максимальной производительности и качества. Понимание их работы помогает оценить инженерный уровень оборудования.

Обвязывающая головка нового поколения. Это сердце машины. Ее механическая часть максимально упрощена, что снижает инерционность и повышает отказоустойчивость. Процесс обвязки происходит по методу вибросварки (трения), который создает прочное и аккуратное соединение без выделения дыма и запаха, характерного для термофрикционных аппаратов. Запатентованное устройство выброса застрявшей ленты позволяет оператору быстро устранить проблему без разбора узлов — достаточно открыть защитную крышку и удалить поврежденный отрезок. Это решение минимизирует простои при обрывах расходного материала.

Система выравнивания и транспортировки. Стопа гофрокартона подается на ленту транспортера, после чего автоматика запускает цикл. Сначала сходятся боковые выравниватели, центрируя груз относительно оси обвязки. Затем сверху опускается мощный пресс, который сжимает пачку, удаляя воздушные прослойки между листами. Фиксаторы связки поддерживают края, а толкатель подравнивает заднюю сторону. Только после того, как все шесть датчиков подтвердят фиксацию, включается механизм подачи ленты и обвязочная головка. Такой алгоритм гарантирует, что лента ляжет точно в заданное место, а пачка сохранит прямоугольную форму.

Рама и арка. Доступны три типоразмера арки, что позволяет выбрать оптимальную конфигурацию под габариты вашей продукции. Базовая модель имеет цельную сварную раму, обеспечивающую жесткость конструкции при высоких нагрузках на прессование. Стойка может иметь регулируемую высоту, что упрощает встраивание машины в линии с разным уровнем конвейеров.

Гибкость настроек и дополнительные функции

TP-701CQ предлагает широкие возможности адаптации под технологический процесс благодаря программному обеспечению и набору дополнительных опций. Система управления на базе Siemens позволяет реализовывать различные сценарии обвязки без механических переделок. Пользователю доступны следующие режимы и функции:

• Режимы обвязки: Вы можете выбрать одинарную обвязку, двойную (два параллельных отрезка ленты) или непрерывный режим, при котором машина будет автоматически выполнять заданное количество обвязок на одной пачке.
• Режим «транзит» (Bypass): Необходим, когда через зону обвязки нужно пропустить пачку, не требующую скрепления, без остановки конвейера.
• Автоматический контроль натяжения (опционально, патент): Система автоматически регулирует усилие натяжения ленты в зависимости от сопротивления материала. Это защищает хрупкий гофрокартон от продавливания и гарантирует надежную фиксацию плотных стоп.
• Контроль расхода ленты: Датчики автоматически определяют окончание ленты в рулоне и останавливают машину, не допуская холостых циклов. Опционально может быть установлена тройная сигнальная лампа с сенсором малого остатка, которая предупредит оператора о необходимости замены рулона.
• Настройка позиций выравнивания: Для сложных или нестандартных пачек может использоваться ЖК-дисплей (опция), позволяющий точно задать положение выравнивателей, пресса и толкателя.

Благодаря этим возможностям, купить автоматическую стреппинг машину TP-701CQ означает приобрести инструмент, который можно тонко настроить под конкретные задачи вашего производства, будь то упаковка микрогофры или многослойного тяжелого картона.

Технические характеристики и их практическое значение

Представленные параметры позволяют оценить возможности оборудования и его соответствие вашим производственным задачам. Каждая характеристика имеет прямое влияние на эффективность работы.

• Производительность: до 20 связок/мин. Это паспортная скорость, достигаемая на оптимальных режимах. На практике высокая скорость обеспечивается благодаря быстродействию обвязочной головки и синхронной работе выравнивателей. Это позволяет машине успевать за темпом высокопроизводительных листоправильных или резальных станков.
• Размер арки:
  • TP-701CQ-S: 850×500 мм — для компактных стоп и работы в стесненных условиях.
  • TP-701CQ-M: 1250×500 мм — оптимальный выбор для большинства стандартных форматов листовых материалов.
  • TP-701CQ-L: 1650×500 мм — для крупногабаритных листов и больших пачек, требующих широкого прохода. Высота арки в 500 мм во всех моделях достаточна для прохождения спрессованной стопы гофрокартона.
• Ширина ленты: 5 мм, 6 мм, 9 мм. Возможность использовать ленту разной ширины позволяет гибко подходить к выбору расходных материалов. Для легкой продукции достаточно узкой ленты 5 мм, для тяжелых стоп — более широкая 9 мм обеспечит необходимую прочность фиксации.
• Натяжение ленты: 8-35 кг/см². Широкий диапазон регулировки усилия натяжения. Минимальные значения подходят для нежных материалов, максимальные — для создания жестких, туго стянутых связок, устойчивых к сдвигу при транспортировке. Благодаря обратной связи по двигателю, усилие поддерживается точно на заданном уровне.
• Напряжение питания: 220 В, 380 В, 400 В, 50/60 Гц, 3 фазы. Модель адаптирована под различные стандарты электросетей, что упрощает ее интеграцию на любой площадке, как в России, так и за рубежом. Наличие трехфазного питания гарантирует равномерность нагрузки и работу мощных двигателей выравнивателей и привода.
• Артикул: TP-701CQ. Используйте этот артикул при запросе технической документации или заказе оригинальных запасных частей.

Области применения

Несмотря на специализацию на гофрокартоне, конструктивные особенности TP-701CQ делают ее востребованной в различных сегментах промышленности, где требуется аккуратная обвязка стоп.

• Производство гофротары и упаковки: Основная сфера применения. Обвязка стоп готовых листов гофрокартона, заготовок коробок (кроя), отбраковка. Выравнивание критически важно перед отправкой клиенту.
• Типографии и производства этикетки: Обвязка стоп бумаги, этикеточной продукции, картонных втулок. Механизм предотвращает повреждение кромок и обеспечивает плотное прилегание листов без перекосов.
• Производства пластмасс и композитных материалов: Упаковка тонких листов пластика, ПЭТ-ленты, композитных панелей. Система выравнивания помогает формировать аккуратные стопы материалов, склонных к скольжению.
• Деревообработка: Пакетирование тонкого шпона, ламината, паркетной доски в пачки.
• Логистические центры и склады: Для переупаковки и приведения в товарный вид поврежденных или нестандартных пачек перед отгрузкой.

Экономическая эффективность и окупаемость

Переход на автоматическую обвязку с использованием TP-701CQ — это не просто улучшение эстетики упаковки, а прямое снижение издержек. Рассмотрим два ключевых фактора экономии: сокращение расходов на обслуживание и снижение трудозатрат.

Экономия на техническом обслуживании:

Благодаря тому, что обвязывающая головка содержит примерно на 30% меньше деталей, чем аналоги, предприятие получает двойную выгоду. Во-первых, реже требуется заказ дорогостоящих комплектующих — ремни, подшипники, кулачки изнашиваются медленнее. Во-вторых, сокращается время простоев. Если стандартную головку приходится останавливать на профилактику и настройку, то упрощенная механика TP-701CQ требует лишь минимального контроля.

Расчет окупаемости за счет ручного труда:

• Исходные данные: На предприятии упаковывается 200 пачек гофрокартона в смену (односменный режим, 250 рабочих дней).
• Ручная обвязка: Оператор тратит в среднем 1 минуту на ручное выравнивание стопы и обвязку ручным инструментом. Это 200 минут (3.3 часа) в день, отвлеченных от основной работы. При зарплате оператора в 50 000 руб/мес, стоимость этого времени составляет значительную сумму.
• Автоматическая обвязка TP-701CQ: Цикл обвязки занимает около 3 секунд, а загрузка/выгрузка совмещена с работой оператора на линии. Фактически, трудозатраты на упаковку одной пачки стремятся к нулю.
• Экономия по зарплате: 3.3 часа × 250 дней = 825 часов в год. При стоимости часа 300 рублей (усредненно с налогами), экономия на зарплате составляет около 247 500 рублей в год.

Экономия на материале и логистике:

Идеально выровненные пачки занимают меньше места при складировании и транспортировке, позволяя уложить больше продукции на паллету или в кузов фуры. Отсутствие перекосов снижает риск повреждения товара и возвратов от клиентов, требующих идеального состояния кромки гофрокартона. При средней стоимости автоматической стреппинг машины TP-701CQ в диапазоне от 650 000 до 850 000 рублей (в зависимости от размера арки и опций), срок окупаемости только за счет экономии на зарплате и снижении простоев составит 2,5 — 3,5 года. Если же учесть экономию от уменьшения процента брака и более плотной укладки грузов, этот срок сокращается до 1,5-2 лет.

Автоматическая стреппинг машина TP-701CQ с выравнивателем связки представляет собой продуманное инженерное решение для предприятий, работающих с листовыми материалами. Она решает основную проблему таких грузов — нестабильность стопы — на механическом уровне, гарантируя безупречный результат каждого цикла обвязки. Упрощенная, но надежная конструкция головки, прецизионный привод на бесщеточном двигателе, интеллектуальное управление от Siemens и возможность тонкой настройки делают эту модель разумной инвестицией в качество продукции и эффективность производства. Если вы ищете оборудование, которое действительно сохранит геометрию вашего товара и снизит затраты на обслуживание, обратите внимание на TP-701CQ.
