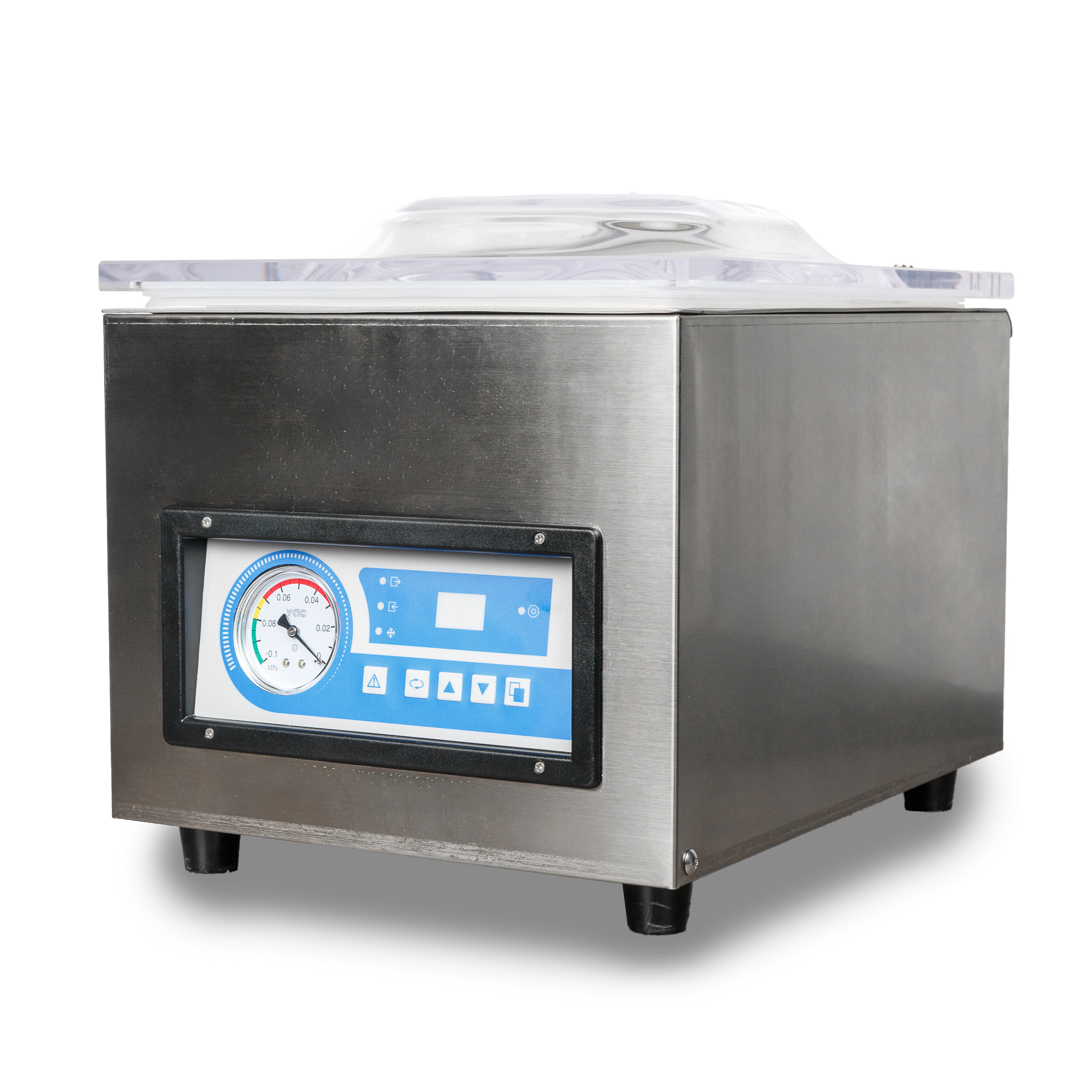

Автоматическая настольная вакуум-упаковочная машина EV-20

Автоматическая настольная вакуум-упаковочная машина EV-20: компактное однокамерное оборудование с производительностью насоса 4 м³/ч и предельным вакуумом 1 кПа

Автоматическая настольная вакуум-упаковочная машина EV-20 — это компактное однокамерное оборудование для небольших производств, предприятий розничной торговли, пищевой, фармацевтической, химической и электронной промышленности. Аппарат решает задачу продления срока хранения скоропортящихся товаров в 2-3 раза за счет удаления воздуха из упаковки.

Конструктивные особенности модели — корпус и камера из нержавеющей стали, крышка из ударопрочного акрилового стекла, электронная панель управления с цветным дисплеем. Автоматическая настольная вакуум-упаковочная машина EV-20 имеет предельное вакуумное давление 1 кПа и производительность насоса 4 м³/ч.

Конструкция и материалы корпуса

Корпус и вакуумная камера выполнены из нержавеющей стали. Материал устойчив к коррозии и механическим повреждениям, что особенно важно в условиях интенсивной эксплуатации на пищевых производствах и в торговых точках. Нержавейка не впитывает запахи, легко очищается и выдерживает регулярную санитарную обработку.

Поверхность вакуумной камеры отшлифована. Высокая износостойкость гарантирует способность оборудования выдерживать интенсивные нагрузки при ежедневном использовании. Отсутствие заусенцев и острых кромок предотвращает повреждение пакетов при укладке.

Крышка изготовлена из ударопрочного акрилового стекла, обработанного лазером. Прозрачный материал позволяет визуально контролировать процесс вакуумирования. Лазерная обработка обеспечивает точную геометрию и плотное прилегание к камере, что гарантирует герметичность вакуумирования. Скорость откачки оборудования составляет менее 1 кПа/мин — машина проходит строгий контроль утечки воздуха на заводе.

Корпус легко открывается для технического обслуживания. Упрощается процесс замены компонентов и очистки внутренних элементов. Оператор может быстро устранять возможные неисправности и поддерживать оборудование в рабочем состоянии без вызова сервисного инженера.

Габариты аппарата составляют 410×317×325 мм. Вес нетто — 19 кг. Компактные размеры позволяют разместить машину на стандартной столешнице. Вес 19 кг обеспечивает устойчивость при работе, но позволяет одному оператору перемещать оборудование при необходимости.

Вакуумная камера и объем упаковки

Габариты вакуумной камеры составляют 285×270×85 мм по длине, ширине и глубине. Глубина 85 мм обеспечивает рабочую высоту до 75-80 мм с учетом зазора для крышки. Этого достаточно для упаковки большинства порционных продуктов: стейков, рыбного филе, нарезок, полуфабрикатов, овощей, фруктов.

Объем камеры около 6,5 литров. При производительности насоса 4 м³/ч время откачки камеры до предельного вакуума 1 кПа составляет 6-8 секунд. Полный автоматический цикл вакуумирования и запайки занимает 15-25 секунд в зависимости от настроек.

Запаечная планка имеет длину 250 мм. Ширина запаечного шва составляет 8 мм. Эффективная длина запайки — 240-245 мм с учетом креплений планки. Это позволяет использовать пакеты шириной до 240 мм — стандартный формат для порционной упаковки 200×300 мм, 220×350 мм.

Вакуумная система и производительность

Машина оснащена вакуумным насосом производительностью 4 м³/ч. Это масляный насос, оптимизированный для компактных настольных машин. Производительность 4 м³/ч достаточно для откачки камеры объемом 6,5 литров до глубокого вакуума за 6-8 секунд.

Предельное вакуумное давление составляет 1 кПа. Это соответствует откачке 99% воздуха из камеры. Показатель 1 кПа — это промышленный стандарт для глубокого вакуума, обеспечивающий максимальное продление срока хранения продуктов. Для сравнения, бюджетные модели создают вакуум 10-20 кПа, что существенно менее эффективно.

Мощность двигателя насоса составляет 220 Вт. Мощность запайки — 260 Вт. Общая мощность оборудования при одновременной работе насоса и нагревателя может достигать 480 Вт, но эти циклы не перекрываются — сначала работает насос, затем после его отключения включается нагреватель. Пиковая нагрузка на сеть не превышает 260 Вт от нагревателя.

Напряжение питания — 220 В. Машина подключается к стандартной розетке без необходимости в трехфазной сети или отдельной линии питания.

Электронная панель управления и автоматизация

Электронная панель управления оснащена цветным дисплеем. Интеллектуальный интерфейс позволяет оператору легко настраивать параметры упаковки в соответствии с требованиями конкретного продукта. Работа с машиной удобна и понятна даже неопытному пользователю.

Доступные настройки и функции:

• Уровень вакуума. Оператор может задавать финальное остаточное давление в кПа или процентах. Для твердых продуктов выбирайте глубокий вакуум 1-2 кПа, для мягких 10-15 кПа.
• Время запайки. Регулируется в зависимости от толщины упаковочного материала. Для тонких пакетов 0,06-0,08 мм — 1-2 секунды, для толстых 0,10-0,12 мм — 2-3 секунды.
• Программы упаковки. Возможно сохранение предустановленных режимов для разных типов продуктов. Достаточно один раз настроить параметры для стейков, рыбы, сыра, и затем переключаться между программами одной кнопкой.
• Автоматический режим. Весь процесс вакуумирования и запайки происходит автоматически после закрытия крышки. Оператору не нужно следить за временем или переключать режимы вручную.

По завершении цикла оператор вручную выгружает готовую продукцию. Автоматическая фиксация крышки на время цикла предотвращает случайное открытие. Крышка разблокируется автоматически после завершения цикла и впуска воздуха в камеру.

Принцип работы и область применения

Упаковочная машина EV-20 работает по классическому камерному принципу. Оператор помещает товары в пакетах из полимерных материалов внутрь вакуумной камеры, расправляет края пакетов на запаечной планке и закрывает крышку. После нажатия кнопки Пуск начинается автоматический цикл.

Этапы автоматического цикла:

• Насос откачивает воздух из камеры и одновременно из открытого пакета за счет разницы давления.
• При достижении заданного уровня вакуума насос отключается.
• Включается нагревательный элемент, запаечная планка герметизирует пакет.
• Происходит охлаждение шва под давлением.
• Клапан впускает воздух в камеру, крышка разблокируется.
• Оператор извлекает готовый упакованный продукт.

Область применения EV-20 охватывает несколько отраслей:

• Пищевая промышленность. Упаковка мяса, рыбы, сыров, овощей, фруктов, полуфабрикатов. Вакуумная упаковка продлевает срок хранения в 2-3 раза и сохраняет свежесть скоропортящихся товаров.
• Фармацевтическая промышленность. Упаковка медицинских изделий, перевязочных материалов, лекарственных форм, чувствительных к кислороду.
• Химическая промышленность. Упаковка реактивов, образцов, проб, чувствительных к влаге и окислению.
• Электронная промышленность. Упаковка компонентов, микросхем, плат для защиты от влаги, пыли и статического электричества.

Вакуумная упаковка также защищает продукцию от внешних воздействий: влаги, пыли, механических повреждений при транспортировке.

Технические характеристики вакуум-упаковочной машины EV-20

Преимущества автоматической вакуум-упаковочной машины EV-20

• Предельный вакуум 1 кПа — промышленный стандарт. Многие компактные настольные машины создают вакуум лишь 10-20 кПа, что соответствует откачке 80-90% воздуха. EV-20 обеспечивает 99% откачку 1 кПа остаточного давления. Это продлевает срок хранения продуктов в 3-4 раза против 1,5-2 раз у бюджетных моделей. Разница особенно заметна на мясе, рыбе и сырах, чувствительных к остаточному кислороду.
• Корпус и камера из нержавеющей стали с отшлифованной поверхностью. Полностью металлическая конструкция без пластиковых элементов гарантирует срок службы 8-10 лет при ежедневной эксплуатации. Отшлифованная поверхность камеры предотвращает прилипание пленки и облегчает очистку после работы с жирными и липкими продуктами.
• Крышка из ударопрочного акрилового стекла, обработанного лазером. Толщина и лазерная обработка обеспечивают идеальную геометрию и плотное прилегание к камере. Скорость откачки менее 1 кПа/мин подтверждает герметичность камеры на уровне промышленных машин. Ударопрочный акрил не трескается при случайных ударах и не желтеет со временем.
• Электронная панель с цветным дисплеем и программируемыми режимами. Цветной дисплей отображает текущий вакуум, время цикла, выбранную программу. Интуитивный интерфейс позволяет оператору освоить машину за 5-10 минут. Возможность сохранения до 10 программ для разных продуктов исключает ежедневную перенастройку — достаточно выбрать программу Стейк или Рыба.
• Компактные размеры и малый вес 19 кг. Машина размещается на стандартной столешнице глубиной 600 мм и не занимает много места. Вес 19 кг позволяет одному оператору переносить оборудование для уборки или перестановки. При этом аппарат достаточно тяжелый, чтобы не сдвигаться при закрытии крышки.
• Автоматический цикл с возможностью ручной настройки времени запайки. Процесс полностью автоматизирован, но оператор может вмешаться и изменить время запайки при смене типа пакетов. Автоматика снимает нагрузку с персонала и гарантирует повторяемость результата от цикла к циклу.

Контроль утечек воздуха и герметичность камеры

Машина EV-20 проходит строгий контроль утечки воздуха на заводе. Скорость откачки составляет менее 1 кПа/мин — это означает, что за одну минуту давление в камере повышается менее чем на 1 кПа за счет подсоса воздуха через уплотнения. Для настольной машины это отличный показатель, сопоставимый с промышленным оборудованием.

Герметичность камеры критически важна по двум причинам. Во-первых, при подсосе воздуха во время откачки насос работает дольше, чем нужно, чтобы компенсировать утечку. Это снижает производительность и увеличивает износ насоса. Во-вторых, после завершения цикла подсос воздуха через негерметичные уплотнения может нарушить вакуум в уже запаянном пакете.

Герметичность камеры EV-20 обеспечивается за счет трех факторов:

• Лазерная обработка крышки из акрилового стекла, обеспечивающая идеальную геометрию прилегающей поверхности.
• Качественный силиконовый уплотнитель по периметру камеры, не теряющий эластичность при перепадах температур.
• Точная подгонка крышки к камере на заводе с последующей калибровкой.

Для поддержания герметичности в процессе эксплуатации рекомендуется регулярно очищать уплотнитель от остатков продукта и проверять его на наличие трещин. При появлении трещин уплотнитель заменяется — это расходный материал со средним ресурсом 10 000-20 000 циклов.

Экономическая эффективность и окупаемость для небольшого мясного магазина

Расчет окупаемости EV-20 приведен для небольшого мясного магазина с объемом продаж 500 кг продукции в неделю, 2 000 кг в месяц. Средняя розничная цена мяса — 500 руб/кг. Себестоимость — 350 руб/кг. Без вакуумной упаковки срок хранения мяса на витрине — 3 дня, списание из-за потери товарного вида — 10% от объема.

Потери без упаковщика: 2 000 кг × 0,10 = 200 кг списания в месяц. Упущенная выручка: 200 кг × 500 руб = 100 000 руб. Прямые потери себестоимости: 200 кг × 350 руб = 70 000 руб.

После внедрения EV-20 с предельным вакуумом 1 кПа срок хранения увеличился до 10 дней, списание снизилось до 3%. Потери: 2 000 × 0,03 = 60 кг в месяц. Упущенная выручка: 60 × 500 = 30 000 руб. Прямые потери: 60 × 350 = 21 000 руб.

Экономия по себестоимости: 70 000 - 21 000 = 49 000 руб в месяц. Дополнительная выручка от сохраненного продукта: 200 - 60 = 140 кг × 500 руб = 70 000 руб в месяц.

Суммарный экономический эффект: 49 000 + 70 000 = 119 000 руб в месяц.

Дополнительное преимущество: возможность продавать мясо порционными вакуумными упаковками по цене на 15-20% выше, чем мясо на витрине. Упакованное мясо выглядит презентабельно, не заветривается и не темнеет. Стоимость оборудования окупается за 1-2 месяца. Расчет носит информационный характер. Актуальную цену оборудования уточняйте на сайте.

Автоматическая настольная вакуум-упаковочная машина EV-20 — решение для небольших мясных магазинов, рыбных точек, сырных лавок, ресторанов и кафе. Ключевые преимущества: предельный вакуум 1 кПа, корпус из нержавеющей стали, крышка из ударопрочного акрила 20 мм, электронная панель с цветным дисплеем, компактные размеры и вес 19 кг. Оборудование упаковывает мясо, рыбу, сыры, овощи, полуфабрикаты — всё, что требует продления срока хранения и сохранения товарного вида. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru — подберем программы упаковки под ваш ассортимент и поможем с выбором пакетов.
