Каретка для паллетоупаковщика: устройство, принцип работы и преимущества престрейча
Каретка для паллетоупаковщика — это ключевой функциональный узел оборудования для горизонтальной обмотки грузов. Именно каретка отвечает за подачу, натяжение и фиксацию стрейч-пленки на паллете. От ее конструкции, типа привода и наличия системы предварительного растяжения напрямую зависят качество упаковки, расход дорогостоящего расходного материала и общая экономическая эффективность упаковочной линии. В профессиональной среде каретку часто называют «сердцем» паллетообмотчика, и это не случайно: даже самый совершенный поворотный стол или высокоскоростная рама не обеспечат должного результата без правильно настроенной и технически исправной каретки.
Современный рынок предлагает десятки модификаций кареток, различающихся по конструкции, степени автоматизации, совместимости с различными типами пленок и, самое главное, — по наличию функции престрейча. Чтобы сделать осознанный выбор при покупке нового оборудования или модернизации существующего, необходимо четко понимать, как работает этот узел, какие процессы происходят внутри него и как разные технические решения влияют на себестоимость упаковки.
Что такое каретка паллетоупаковщика и ее основные функции
Каретка паллетоупаковщика представляет собой подвижный механизм, перемещающийся вертикально по направляющим рамы. Внутри каретки закрепляется рулон стрейч-пленки, а также размещается система валов, тормозных механизмов и, в более продвинутых моделях, электроприводов. Главная задача каретки — контролируемая подача пленки на вращающуюся паллету с заданным усилием натяжения. Качество укладки каждого слоя, плотность прилегания пленки к грузу и конечная устойчивость паллеты при транспортировке определяются именно работой этого узла.
Базовые каретки выполняют исключительно пассивную функцию: пленка сматывается с рулона под действием силы тяги, создаваемой вращением паллеты, а степень натяжения регулируется простым механическим тормозом. Такие системы просты, надежны и дешевы, однако они не позволяют добиться высокой степени растяжения пленки и, как следствие, приводят к перерасходу материала. Каретки с престрейчем — это принципиально иной уровень технологий, где процесс растяжения пленки происходит не на грузе, а непосредственно внутри каретки, до контакта с паллетой.
Престрейч: предварительное растяжение пленки
Престрейч (pre-stretch) — это технология принудительного предварительного растяжения стрейч-пленки перед ее намоткой на паллету. В каретках, оснащенных этой функцией, пленка проходит через систему активно управляемых валов, которые вращаются с разной скоростью. Входной вал (подающий) имеет меньшую линейную скорость, выходной вал (приемный) — большую. Возникающая разница скоростей создает контролируемое усилие, растягивающее пленку в продольном направлении на заданный процент. Современные каретки способны обеспечить предрастяжение до 250–300% и более от исходной длины пленки.
Важно понимать, что престрейч — это не просто механическое вытягивание. В процессе растяжения происходит ориентация молекулярных цепей полимера, пленка становится тоньше, но при этом ее прочностные характеристики в продольном направлении возрастают. Правильно настроенный престрейч позволяет использовать пленку меньшей исходной толщины, сохраняя или даже увеличивая конечную надежность упаковки.
Преимущества кареток с предварительным растяжением
Переход с пассивной каретки на модель с престрейчем дает предприятию целый ряд стратегических преимуществ, которые напрямую влияют на финансовые показатели и качество логистических процессов.
1. Радикальная экономия упаковочного материала. Это основное и наиболее очевидное преимущество. При использовании качественной пленки и правильно настроенной каретки с престрейчем 250% один килограмм материала способен упаковать в 2,5–3 раза больше паллет по сравнению с ручной обмоткой или пассивной кареткой. Для предприятий с высоким грузооборотом, где ежедневно упаковываются сотни паллет, экономия быстро исчисляется сотнями тысяч рублей в месяц. Окупаемость дорогостоящей каретки с престрейчем часто составляет менее двух месяцев даже при умеренных объемах производства. В масштабах года затраты на пленку могут сократиться на 60–70%, что сопоставимо с бюджетом на приобретение нового упаковочного оборудования.
2. Повышение плотности и стабильности упаковки. Предварительно растянутая пленка обладает эффектом «памяти». После намотки на паллету она стремится вернуться к исходным размерам, создавая постоянное сжимающее усилие. Это явление называется усадочным напряжением или остаточной усадкой. Благодаря этому эффекту груз фиксируется значительно плотнее, чем при обмотке нерастянутой пленкой. Особенно это важно при групповой упаковке, когда необходимо надежно скрепить несколько отдельных предметов (коробок, мешков, рулонов) в единый транспортный пакет. Плотная обмотка предотвращает смещение груза внутри паллеты, исключает трение между упаковками и, как следствие, повреждение полиграфии и самой продукции.
3. Стабильность параметров натяжения. Электронные системы управления престрейчем обеспечивают точное и повторяемое натяжение пленки от цикла к циклу. Механические тормоза в пассивных каретках подвержены износу, их настройка «уплывает» по мере нагрева или загрязнения. В каретках с престрейчем усилие растяжения жестко контролируется независимо от скорости вращения паллеты, температуры окружающей среды или степени износа механизмов.
4. Снижение требований к квалификации оператора. Пассивные каретки требуют ручной подстройки тормозного усилия под каждый тип пленки и каждой груз. Это искусство, доступное опытным наладчикам. Каретки с престрейчем управляются цифровыми задатчиками: оператор вводит процент растяжения, и автоматика поддерживает его с высокой точностью. Человеческий фактор исключается.

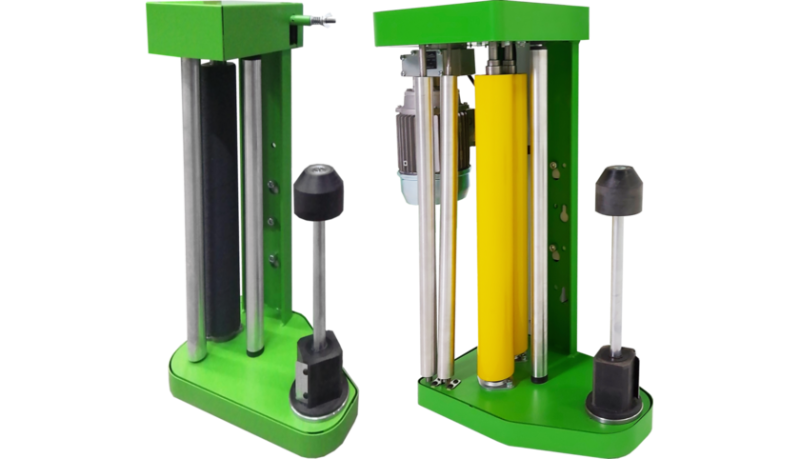

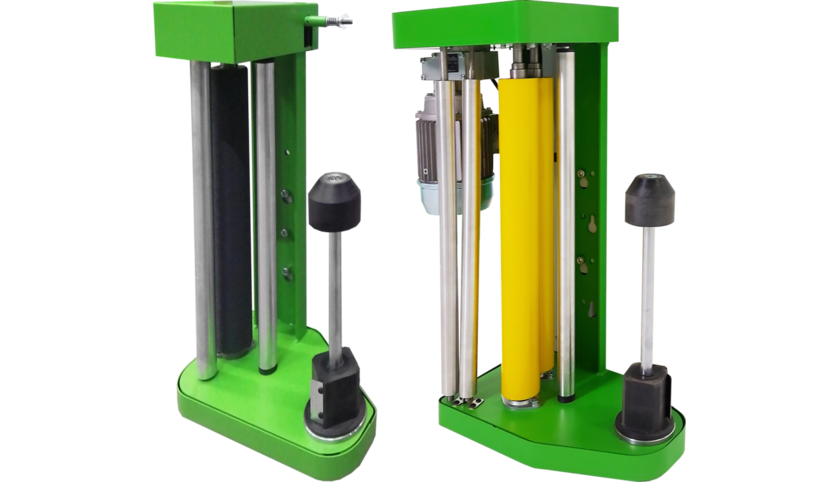

Устройство каретки: как происходит предрастяжение
Конструктивно каретка с престрейчем сложнее пассивного аналога. Ее основными элементами являются:
- Шпуля (держатель рулона): узел крепления рулона стрейч-пленки. Обеспечивает свободное вращение бобины с минимальным трением, часто оснащается подшипниками качения и центрирующими конусами.
- Система торможения шпули: предотвращает инерционное разматывание рулона при резких остановках каретки или паллеты.
- Входные и выходные валы (ролики): это сердце системы престрейча. Обычно используется от двух до шести валов, покрытых высокофрикционным материалом (резина, полиуретан) для исключения проскальзывания пленки. Один или несколько валов являются ведущими и подключаются к электродвигателю.
- Электропривод (мотор-редуктор): создает крутящий момент на валах. В современных каретках используются серводвигатели, обеспечивающие точное позиционирование и широкий диапазон регулировки скорости.
- Блок управления и датчики: контролирует скорость вращения валов, направление движения, наличие обрыва пленки и окончание рулона.
Принцип работы выглядит следующим образом: пленка с рулона заправляется в зазор между входными и выходными валами, огибая их по S-образной траектории. Такое огибание увеличивает угол контакта пленки с поверхностью вала, исключая проскальзывание. Входной вал вращается с базовой скоростью, соответствующей линейной скорости перемещения каретки или вращения стола. Выходной вал (или группа валов) вращается быстрее — с коэффициентом, равным установленному проценту престрейча. Например, при настройке 200% выходной вал вращается в два раза быстрее входного. Пленка, зажатая между двумя парами валов, испытывает растягивающее напряжение и необратимо удлиняется.
Чем больше валов участвует в процессе и чем сложнее траектория заправки, тем выше максимально достижимый процент растяжения и тем равномернее растяжение по ширине полотна. Премиальные каретки могут иметь до шести валов и обеспечивать престрейч до 400%, что позволяет использовать сверхтонкие пленки толщиной 6–9 мкм.
Выбор пленки для работы с престрейчем
Критически важный вопрос, который возникает у всех предприятий, переходящих на каретки с предрастяжением: любая ли пленка подходит для престрейча? Формально растянуть можно практически любую полиэтиленовую пленку. Однако высокие степени растяжения (свыше 150%) предъявляют жесткие требования к качеству исходного сырья и технологии производства.
Дешевая пленка, произведенная с использованием вторичного сырья (переработанного пластика), имеет неоднородную структуру, включения, участки с разной толщиной и молекулярной массой. При попытке растянуть такую пленку на 200–250% она с высокой вероятностью порвется по месту дефекта или неоднородности. Обрыв пленки в процессе упаковки — это не просто остановка оборудования, а необходимость переупаковывать паллету заново, теряя время и материал. Поэтому экономия на пленке при использовании мощной каретки с престрейчем недопустима.
Рекомендация: используйте первичную стрейч-пленку класса «премиум» или «стандарт» от проверенных производителей, имеющих стабильные рецептуры. Оптимальный способ подобрать пленку — провести эксперимент на вашем оборудовании. Выставите целевой процент растяжения (например, 200%) и проведите тестовую упаковку нескольких паллет. Качественная пленка не должна рваться, образовывать свищи и чрезмерно шуметь (громкий треск при растяжении свидетельствует о микроповреждениях структуры).
Универсальность и совместимость кареток
Популярный запрос: на каждый ли паллетоупаковщик можно установить каретку с престрейчем? Технически возможна модернизация многих моделей, однако экономически это целесообразно не всегда. У разных производителей — разные стандарты крепления кареток к каретке, разные системы управления и электропитания. Бюджетные паллетообмотчики часто комплектуются упрощенной рамой и системой управления, не рассчитанной на управление сервоприводами каретки.
При покупке нового оборудования обязательно уточняйте у поставщика, какие опции по кареткам доступны для выбранной модели. Ведущие производители предлагают 2–4 уровня исполнения каретки: от базовой пассивной до высокоинтеллектуальной с цифровым управлением и функцией автоматической смены пленки. Не стесняйтесь запрашивать сравнительные таблицы по максимальному проценту растяжения, мощности привода и совместимости с различными типами рулонов.
Где купить паллетоупаковщик с качественной кареткой
Выбор паллетоупаковщика — это всегда компромисс между ценой и функциональностью. Однако экономия на каретке — ложная экономия. Именно этот узел определяет, сколько денег вы будете тратить на пленку каждый месяц. Мы предлагаем широкий ассортимент полуавтоматических и автоматических паллетоупаковщиков с возможностью установки кареток различных классов: от экономичных моделей с престрейчем 150–180% до профессиональных высокопроизводительных систем с престрейчем до 300% и выше.
Наши специалисты имеют многолетний опыт подбора оборудования под конкретные задачи: тип груза, интенсивность эксплуатации, бюджет и требования к качеству упаковки. Мы не просто продаем технику — мы внедряем решения, которые приносят реальную экономию. Если вы сомневаетесь, какая каретка подойдет для вашего производства, какой процент растяжения оптимален и какую пленку лучше использовать — свяжитесь с нами. Мы проведем аудит вашего текущего процесса упаковки, рассчитаем потенциальную экономию и предложим оборудование с окупаемостью, подтвержденной цифрами.
Оптимизируйте упаковочный процесс уже сегодня. Напишите или позвоните нам в удобном мессенджере — MAX, Telegram, WhatsApp. Мы проконсультируем вас по любому вопросу, поможем подобрать каретку с оптимальными характеристиками престрейча и рассчитаем индивидуальное коммерческое предложение. Ваша экономия на пленке начнется с первого дня работы нового оборудования. Оставьте заявку прямо сейчас — зафиксируйте специальные условия сотрудничества и получите приоритетный расчет стоимости поставки.
